1. Introducere a Laser fluture DFB de mare putere, 1653,7 nm, 40 mW
2. Specificatii tehnice
3. Caracteristicile produsului
4. Aplicații tipice
5. Detalii produs
6. Informații de comandă
7. Fișă tehnică și fișă de testare
8. Conditii de oferta si plata
9. Timp de livrare
10. Note de operare
11. Asigurarea calității și Serviciu post-vânzare
Utilizează laserul fluture DFB de mare putere de 1653,7 nm 40 mW un cip MQW DFB de înaltă performanță, cu o lungime de undă centrală de 1653,7 nm, un toleranță la lungimea de undă de +/-1 nm și un raport de respingere în modul lateral (SMSR) >35dB. Are o tensiune de prag scăzută, un consum redus de energie și un nivel ridicat fiabilitate. Integrarea unui termistor, răcitor termoelectric (TEC) și diodă de monitorizare, acceptă o funcționare stabilă pe termen lung și este utilizată pe scară largă în sisteme de detectare a gazelor, testarea dispozitivelor pasive și detecția prin fibră optică. Corect cablurile, temperatura și controlul curentului sunt necesare în timpul funcționării la previne îndoirea și deteriorarea fibrelor.
|
Parametru |
Simbol |
Stare |
Min. |
Tip. |
Max. |
Unitate |
|
Temperatura de depozitare |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Temperatura carcasei de operare |
Top |
– |
-20 |
– |
70 |
℃ |
|
LD Curent direct |
DACĂ |
CW |
– |
– |
500 |
mA |
|
Curent invers LD |
Ir |
– |
– |
– |
2 |
mA |
|
Tensiune inversă LD |
VLR |
– |
– |
– |
3 |
V |
|
Curent direct PD |
IFPD |
– |
– |
– |
-10 |
mA |
|
Tensiune inversă PD |
VRPD |
– |
– |
– |
20 |
V |
|
curent TEC |
ITEC |
– |
– |
– |
2 |
A |
|
Tensiune TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Raza de curbare a fibrei |
– |
– |
30 |
– |
– |
mm |
|
Umiditatea relativă |
RH |
Fără condensare |
0 |
– |
95% |
– |
|
Timp de lipit cu plumb |
– |
260℃ |
– |
– |
10 |
Doilea |
|
Forța de tragere axială a fibrei |
– |
– |
– |
– |
5 |
N |
|
Forța de tragere laterală a fibrei |
– |
– |
– |
– |
2.5 |
N |
● Standard din industrie pachet fluture cu 14 pini;
● Încorporat TEC și monitor PD;
● Înalt stabilitate 40mW ieșire optică;
● de înaltă performanță, laser multiquantum well (MQW) cu feedback distribuit (DFB).
● Laser cu diodă reglabilă spectroscopie de absorbție TDLAS;
● Monitorizare CH4;
● Sursa de lumina pt monitorizarea mediului si analizoare de gaze.

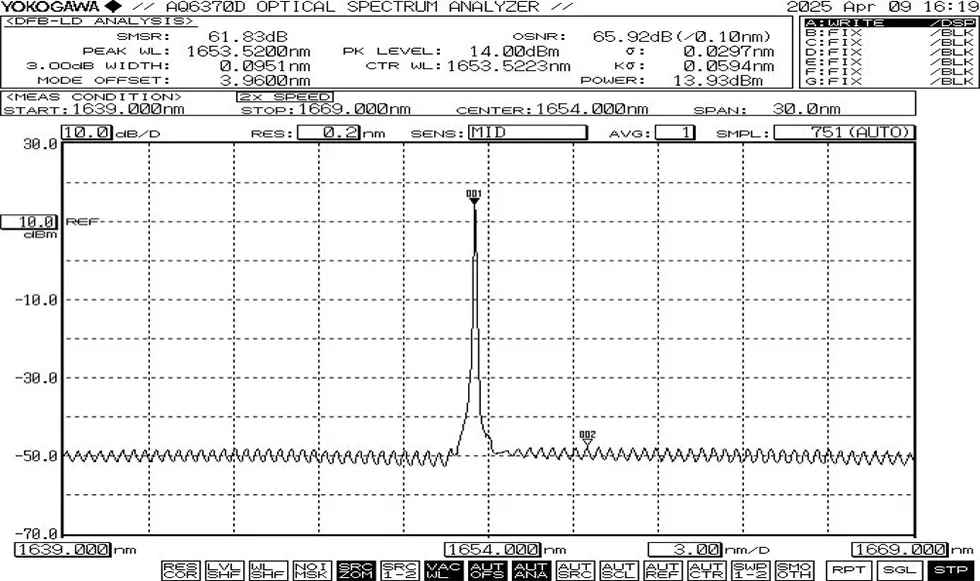

● Spectru tipic: 1653.7nm, +/-1nm toleranță WL.

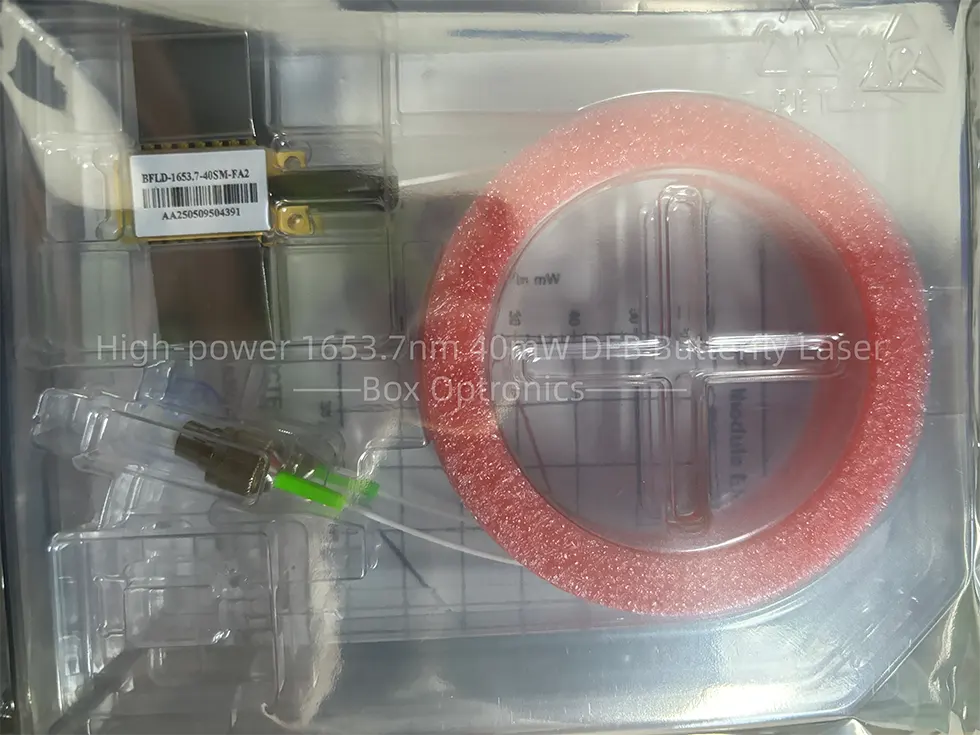

● Exemplu de ambalare
|
|
Accesorii |
Cantitate |
|
1 |
Laser fluture DFB de mare putere, 1653,7 nm, 40 mW |
1 |
|
2 |
Raport de testare a produsului |
1 |
|
Nume |
Lungime de undă |
Putere de iesire |
Tipul fibrei |
Conector |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Dioda laser DFB |
1653:1653,7 nm Alte |
10:10mW 40:40mW Alte |
SM: Mod unic PM: Menținerea polarizării
|
FA: FC/APC SA: SC/APC Alte |
NULL:Type 1 2: Tipul 2 |
de exemplu: BFLD-1653-40SM-FA
(Informații pentru comandă: Laser fluture DFB de mare putere, 1653,7 nm, 40 mW, cu fibră SM, conector FC/APC, tip 1 pin-out).
● Condiții de ofertă
(1) EXW:
Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.
(2) DAP:
Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.
(3) Altele
● Condiții de plată
PayPal și T/T sunt disponibile.
Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)
Logistica internațională poate dura 3-5 zile lucrătoare.
● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.
● Dacă pinii necesită lipire, temperatura de lipire nu trebuie depășește 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Deosebit trebuie acordată atenție următoarelor: în timpul procesului de lipire, cel dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie corespunzător împământat.
● Înainte de a porni dispozitivul, mai întâi activați răcitorul, apoi aplicați puterea în trepte mici pentru a preveni supraîncălzirea cipului sau devenind supraîncărcat.
● Perioada de garanție:
Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.
● Excluderi de la garanția gratuită:
În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:
(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.
(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.
(3) Daune fizice evidente cauzate de eroare umană.
(4) Dezasamblarea, modificarea sau repararea neautorizată.
(5) Etichete de garanție modificate sau incomplete de pe carcasă.
(6) Deteriorări sau pierderi în timpul transportului.
