Laser cu fibră cu lățime de linie ultra-îngustă de 1064 nm, 20 kHz

Cuprins

1. Introducere a Laser cu fibră cu lățime de linie ultra-îngustă de 1064 nm, 20 kHz

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Aceasta este o fibră cu lățime de linie ultra-îngustă de 1064 nm, 20 kHz Laser care utilizează o structură cu cavitate laser DFB cu fibră optică, producând a Laser cu undă continuă cu lățime de linie îngustă cu un singur mod longitudinal la 1064nm banda de lungime de unda. Puterea de ieșire 50/100/200/500/1000mW este opțională. Ea acceptă configurații benchtop și modulare cu o comunicare RS232 interfață și software de monitorizare pentru integrarea sistemului. Potrivit pentru LiDAR, hidroacustică și detecție distribuită prin fibră optică.

Produs Specificații

Caracteristicile produsului

● Spectral lățime de linie ≤20KHz;

● Toate fibrele cavitate rezonantă DFB;

● lungime de undă stabil fără sărituri de mod.

Aplicații ale produsului

● LiDAR;

● acustic senzori, hidrofoane;

● Fibră Detecție optică distribuită.

Produs Detalii

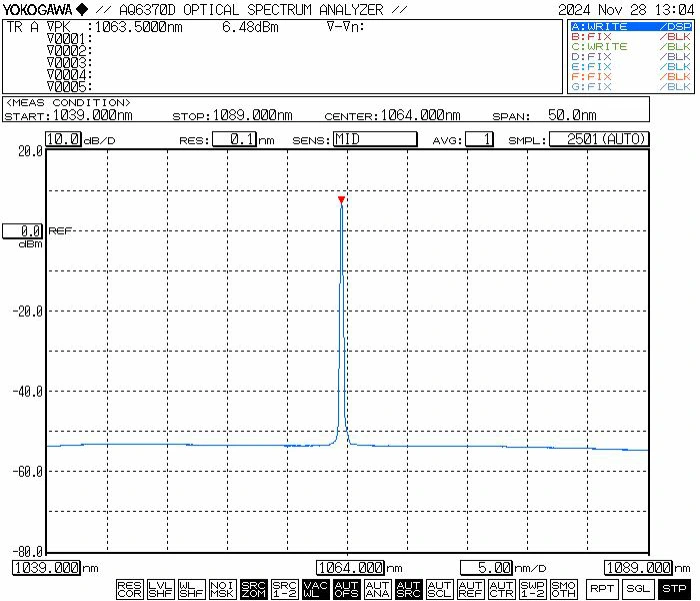

● Spectru tipic: 1064nm

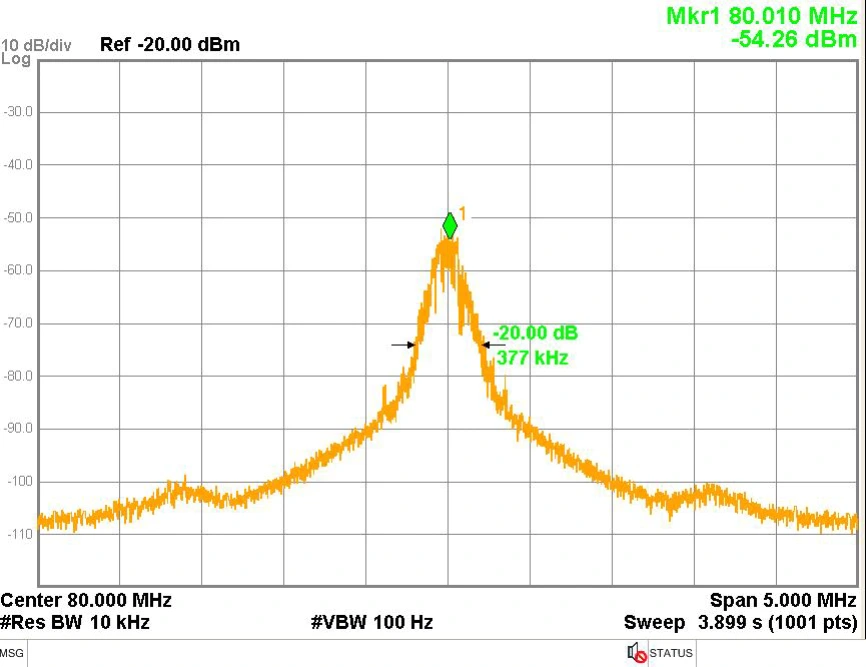

● Lățimea de linie tipică: lățime de linie spectrală 3dB ≤20 KHz (egal lățime de linie de 20 dB / 20)

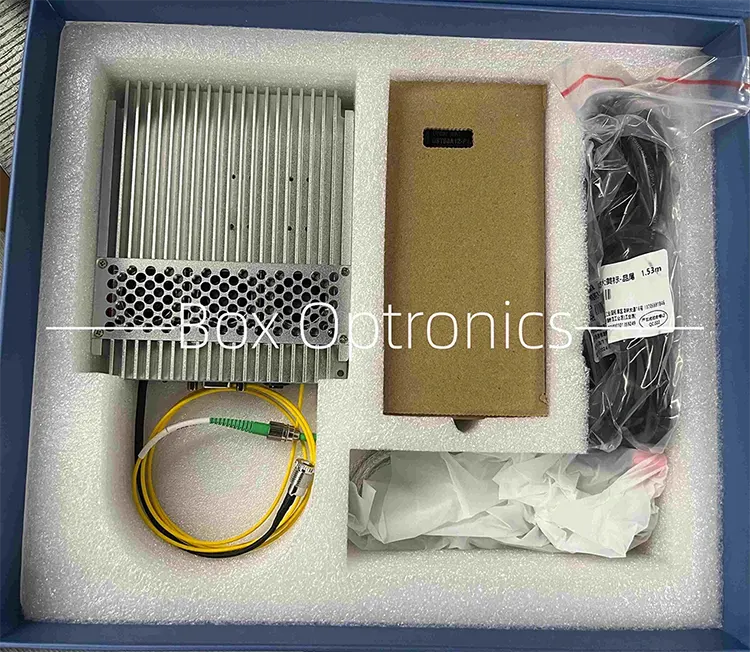

● Exemplu de ambalare

Operațiunea Instrucțiuni

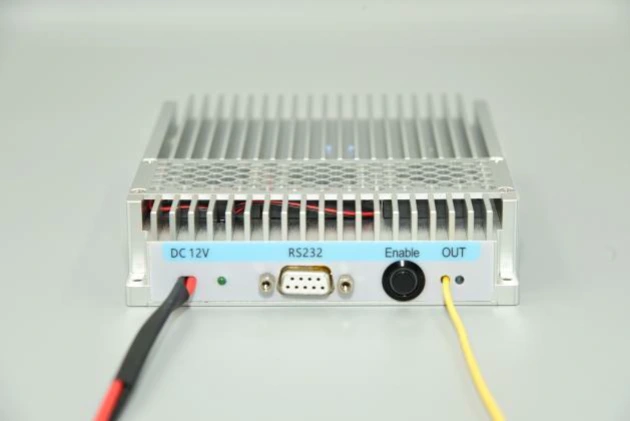

Pasul 1. Aspect: Modulul include a conector de alimentare, indicator de putere, interfață de comunicare RS232, ieșire comutator de activare și portul de fibră de ieșire laser.

Pasul 2. Alimentare: portul de alimentare folosește un standard DC5.5×2.1mm interfață. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. Un conector de putere în formă de U cablu pentru conectarea la o sursă de alimentare comutatoare este disponibil la cerere la momentul cumpararii.

Pasul 3. Conectarea fibrei optice Jumper: Îndepărtați capacul de praf de la conectorul de fibră, inspectați partea de capăt pentru contaminare sau deteriorare și asigurați-vă curățenia înainte de a vă conecta la altele dispozitive cu fibră sau echipamente de testare. Pentru modelele de mare putere, îmbinarea prin fuziune este recomandat.

Setp4.Conectarea modulului la o gazdă Computer: Utilizați cablul de date serial USB-RS232 inclus pentru a conecta modulul la calculatorul. Instalați driverul serial dedicat (furnizat de producător) pentru a permite comunicarea. Fără driver, software-ul gazdă nu se poate conecta la modul.

Pasul 5.Software: software-ul gazdă permite reglarea puterii de ieșire și controlul ieșirii laser prin butonul „SoftActive” (vezi diagrama interfeței de mai jos). Software-ul afișează curentul setat al pompei, puterea de ieșire și starea de monitorizare a temperaturii.

Pasul 6. Operațiuni software specifice: După cum se arată în diagramă, după lansarea gazdei software de calculator, mai întâi selectați numărul corect al portului serial din Lista de porturi seriale „PortList” și faceți clic pe „OpenPort” butonul pentru a deschide portul serial. „Putere” și „LDTemp” Windows va afișa apoi puterea curentă de ieșire a modulului și temperatura pompei. Introduceți valoarea curentului de antrenare a pompei în câmpul „Current” și faceți clic butonul „SET”. Setările au efect și sursa de lumină emite putere optică numai atunci când ambele butoane fizice aprind lumina modulul sursă și butonul „SoftActive” din software sunt rotite pe. Numărul versiunii software-ului computerului gazdă trebuie să se potrivească cu software-ul versiunea specificată în raportul de testare a produsului; versiunea de software poate fi găsită în raportul de testare al fiecărui produs.

Pasul 7. Memoria parametrilor: Setările și starea configurate prin intermediul software-ului sunt salvat automat în modulul memorie internă. Nu este necesară nicio conexiune la computer gazdă dacă nu este necesară parametrii necesita modificare.

Comandă informaţii

de exemplu: NLFL-1064-50-T-SM-M

(Informații de comandă: Laser cu fibră cu lățime de linie ultra-îngustă, 1064nm, 20kHz, Putere de ieșire de 50 mW, putere reglabilă, fibră SM, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează 10-15 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi livrat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● Nu este recomandat să introduceți și să deconectați frecvent ieșirea conectori de fibre pentru a evita contaminarea cu praf, care poate duce la o creștere pierderea inserției sau arderea feței de capăt a conectorului de fibre.

● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Conectorii de fibră optică trebuie să fie acoperite cu capace de praf.

● Dacă fibra de ieșire trebuie conectată la o altă fibră, așa este se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● La pornire, confirmați mai întâi că întrerupătorul de alimentare și cheia sunt oprite și apoi conectați sursa de alimentare. La oprire, mai întâi opriți comutatorul cu cheie și apoi deconectați sursa de alimentare după ieșire indicatorul luminos se stinge. Nu întrerupeți direct sursa de alimentare atunci când sursa de lumină funcționează.

● Vă rugăm să acordați atenție rezistenței la umezeală, la praf și anti-coroziune și depozitați-l într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
