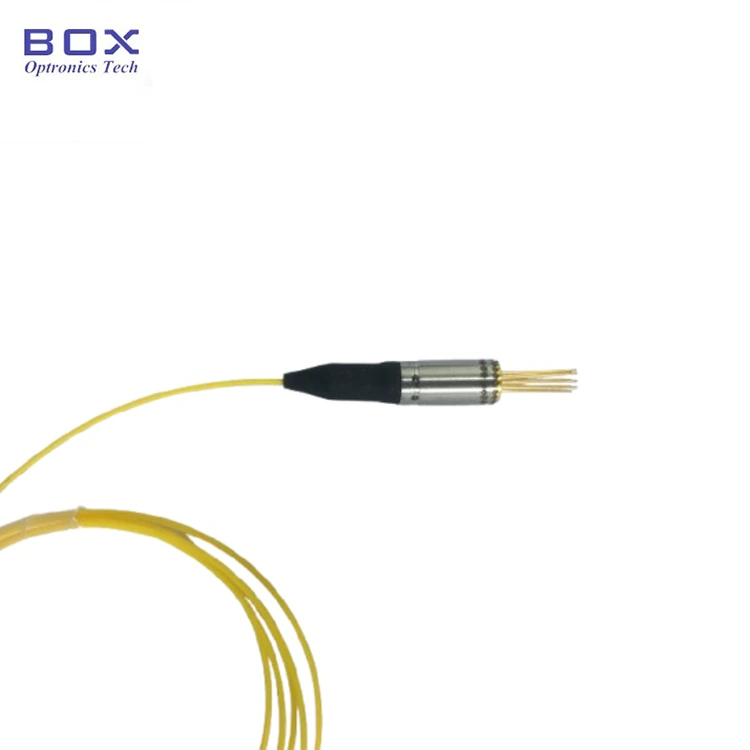

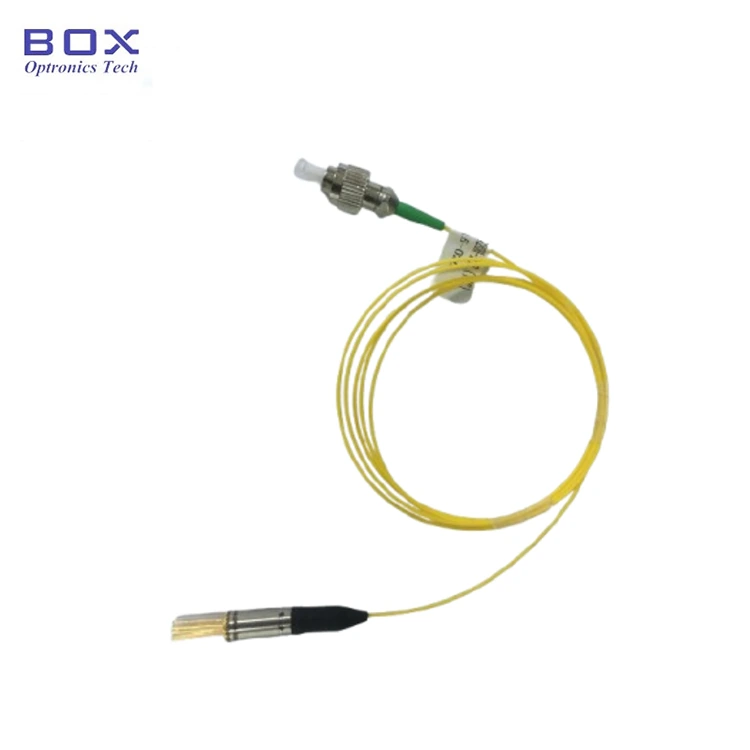

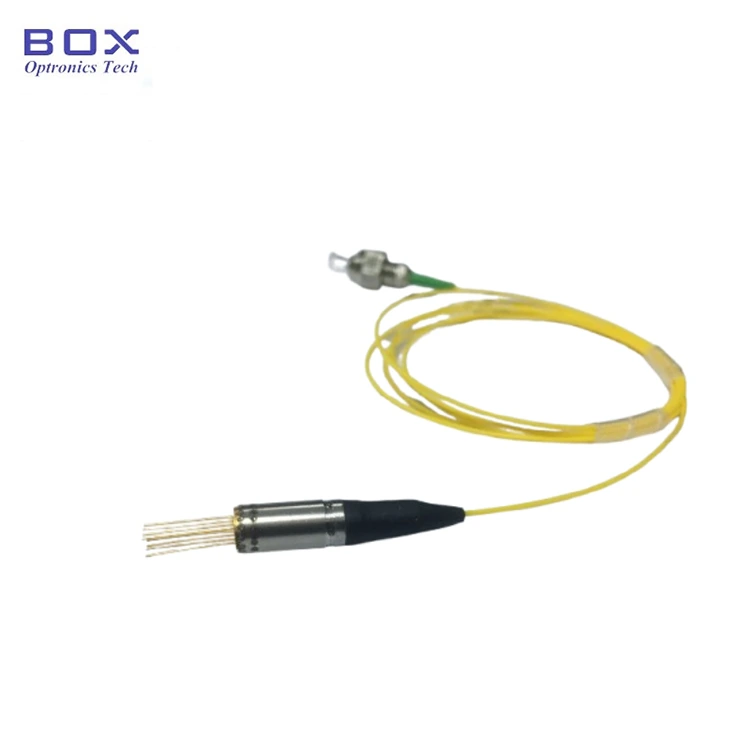

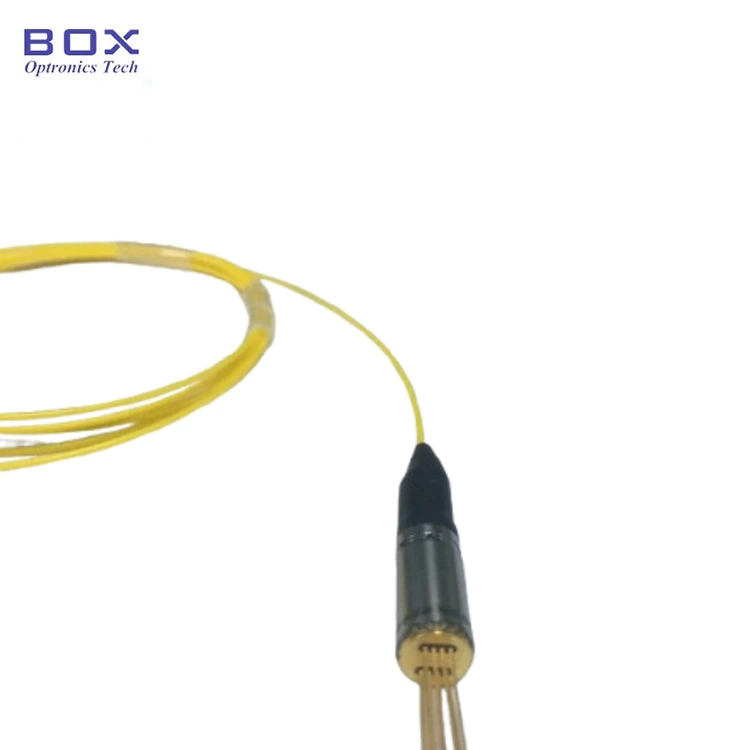

Laser DFB coaxial coaxial cu lățime de linie îngustă de 1550 nm

Prezentare generală a produsului - Laser DFB coaxial coaxial cu lățime de linie îngustă de 1550 nm

Laserul DFB coaxial coaxial cu lățime de linie îngustă de 1550 nm de la Box Optronics este un laser cu feedback distribuit, răcit prin TEC, proiectat pentru sistemele LiDAR și aplicațiile de conducere autonomă. Funcționând la o lungime de undă centrală de 1550 nm, oferă o ieșire optică ≥2mW prin fibră monomod și o lățime de linie spectrală de ≤500kHz, măsurată prin metoda auto-heterodină. Laserul integrează un răcitor termoelectric (TEC), un termistor, o fotodiodă de monitorizare PIN InGaAs și un izolator optic într-un pachet coaxial compact cu o coadă de fibre FC/APC sau SC/APC.

Caracteristici cheie -1550nm Laser DFB coaxial cu lățime de linie îngustă

· Lungime de undă centrală: 1550 nm, +/-3 nm toleranță WL

· Lățime de linie spectrală îngustă: ≤500kHz (metodă de măsurare auto-heterodină)

· Putere optică de ieșire: minim 2 mW (ieșire prin fibră SM)

· Izolator optic încorporat: izolare ≥30dB

· Răcitor termoelectric integrat (TEC) și termistor

· Fotodiodă pentru monitorul PIN InGaAs încorporată

· Funcționare cu zgomot redus, cu distorsiuni reduse

· Fiabilitate ridicată și durată lungă de funcționare

Aplicații tipice -1550nm Laser DFB coaxial cu lățime de linie îngustă

· sisteme FMCW LiDAR pentru conducere autonomă și ADAS

· LiDAR coerent pentru măsurarea simultană a intervalului și a vitezei

· Sisteme LiDAR pentru imagini 3D și navigare autonomă

· Sisteme industriale LiDAR pentru robotică, navigație AGV și automatizare

· Sisteme coerente de testare a comunicațiilor optice și echipamente optice de măsurare

· Sisteme distribuite de detectare cu fibră optică

· Reflectometrie în domeniul frecvenței optice (OFDR)

· Cercetarea fotonică și experimente de laborator coerente de detectare

· Integrarea OEM în modulele LiDAR, senzorii auto și echipamentele de detectare industriale

Specificații produsului -Laser DFB coaxial coaxial cu lățime de linie îngustă de 1550 nm

Valori maxime absolute (Tc = 25°C)

Caracteristici opto-electrice (Tc = 25°C)

Caracteristici TEC și termistor

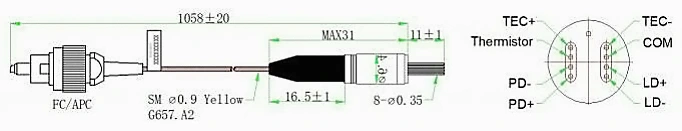

Definiție pachet și cod

Tip pachet: Pachet ermetic coaxial cu TEC

Componente încorporate: izolator optic, răcitor termoelectric (TEC), termistor, fotodiodă monitor PIN InGaAs

Informații de comandă -1550nm Laser DFB coaxial cu lățime de linie îngustă

Nomenclatura modelului

BLD - X XX XX X - X XX (XX)

Exemplu: BLD-ND5502H-IFA(TEC)

Fișă de date -1550nm Laser DFB coaxial cu lățime de linie îngustă

Fișa cu date

Întrebări frecvente (FAQ)

Î: Ce înseamnă „lățime de linie îngustă” și de ce este important pentru LiDAR?

R: Lățimea liniei spectrale se referă la lățimea spectrului de frecvență optică al laserului. Acest laser oferă o lățime de linie de < 500 kHz, măsurată prin metoda auto-heterodină. O lățime de linie mai îngustă are ca rezultat, în general, o lungime de coerență mai mare, ceea ce este important pentru tehnici de detectare coerente, cum ar fi FMCW LiDAR.

În sistemele FMCW LiDAR, semnalele optice transmise și reflectate interferează pentru a genera un semnal de bătaie utilizat pentru măsurarea intervalului și a vitezei. Un laser cu lățime de linie îngustă ajută la menținerea coerenței, la reducerea zgomotului de fază și la îmbunătățirea sensibilității de măsurare în aplicații cu distanță lungă și de înaltă rezoluție.

Î: Care este diferența dintre acest laser coaxial cu lățime de linie îngustă și un laser DFB ambalat cu fluture?

R: Diferența principală este factorul de formă a pachetului. Acest produs folosește un pachet coaxial compact cu TEC integrat, termistor, fotodiodă de monitor și izolator optic, ceea ce îl face potrivit pentru modulele LiDAR cu spațiu limitat și integrarea OEM cuplată cu fibră.

Laserele DFB ambalate cu fluture oferă de obicei mai multe interfețe electrice și o flexibilitate mai mare pentru sistemele de laborator, echipamentele de telecomunicații și aplicațiile care necesită design termic sau electric personalizat.

Pachetul potrivit depinde de cerințele sistemului, inclusiv de dimensiunea, managementul termic, interfața electrică și metoda de integrare.

Î: Lungimea de undă de 1550 nm este sigură pentru ochi pentru LiDAR auto?

R: Regiunea cu lungime de undă de 1550 nm este în general considerată mai sigură pentru ochi pentru aplicațiile LiDAR, în comparație cu lungimi de undă mai scurte, cum ar fi 905 nm. La aproximativ 1550 nm, absorbția de către structurile anterioare ale ochiului reduce semnificativ expunerea retinei, permițând sistemelor LiDAR să atingă niveluri mai mari de putere optică permise conform standardelor aplicabile de siguranță laser.

Clasificarea finală a siguranței ochilor depinde de proiectarea completă a sistemului, inclusiv de puterea de ieșire, divergența fasciculului, formatul de modulație, durata expunerii și conformitatea cu standarde precum IEC 60825.

Î: Care este cantitatea minimă de comandă (MOQ)?

R: MOQ-ul este de 2 buc.
