Laser cu fibră cu lățime de linie ultra-îngustă de 1550 nm, 3 kHz

Cuprins

1. Introducere a Laser cu fibră cu lățime de linie ultra-îngustă de 1550 nm, 3 kHz

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Aceasta este o fibră cu lățime de linie ultra-îngustă de 1550 nm, 3 kHz Laser care adoptă o structură a cavității laser DFB cu fibră dopată cu erbiu, cu ieșire CW putere 50/100/200/500/1000mW opțional, lățime de bandă 3dB mai mică de 3kHz, lungime de undă stabil fără sărituri de mod. Suportă configurații de banc și modulare cu o interfață de comunicație RS232 și software de monitorizare pentru sistem integrare. Potrivit pentru detecție distribuită și așa mai departe.

Produs Specificații

Caracteristicile produsului

● Spectral lățime de linie ≤3 KHz;

● Toate fibrele cavitate rezonantă DFB;

● lungime de undă stabil fără sărituri de mod;

● DB9 Comunicații feminine (RS232) pentru o integrare ușoară.

Aplicații ale produsului

● LiDAR;

● acustic senzori, hidrofoane;

● Fibră Detecție optică distribuită.

Detalii despre produs

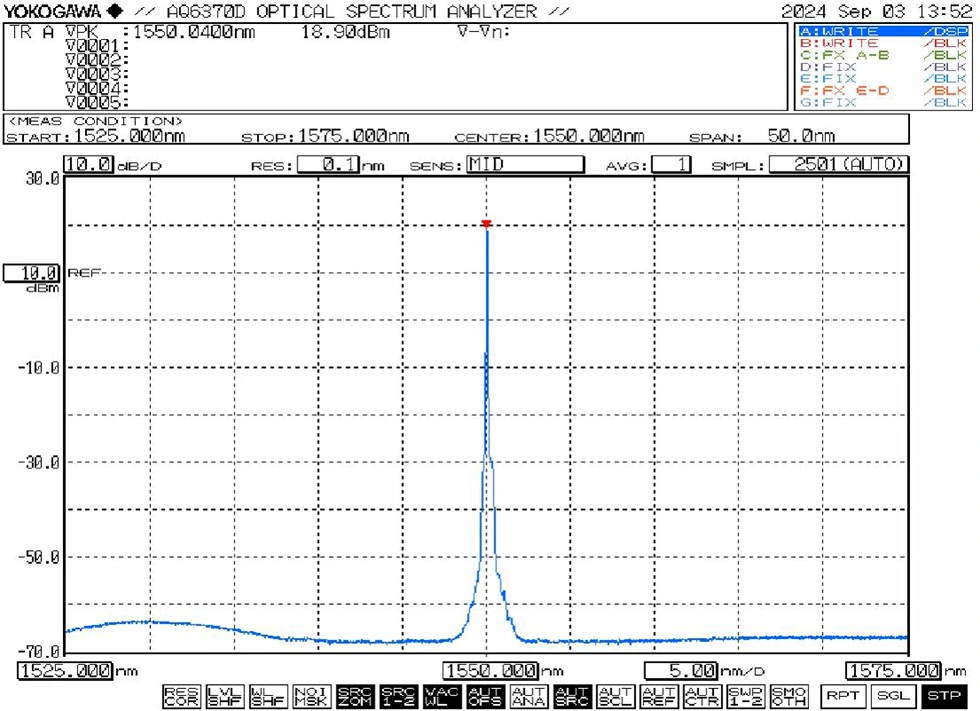

● Spectru tipic: 1550nm

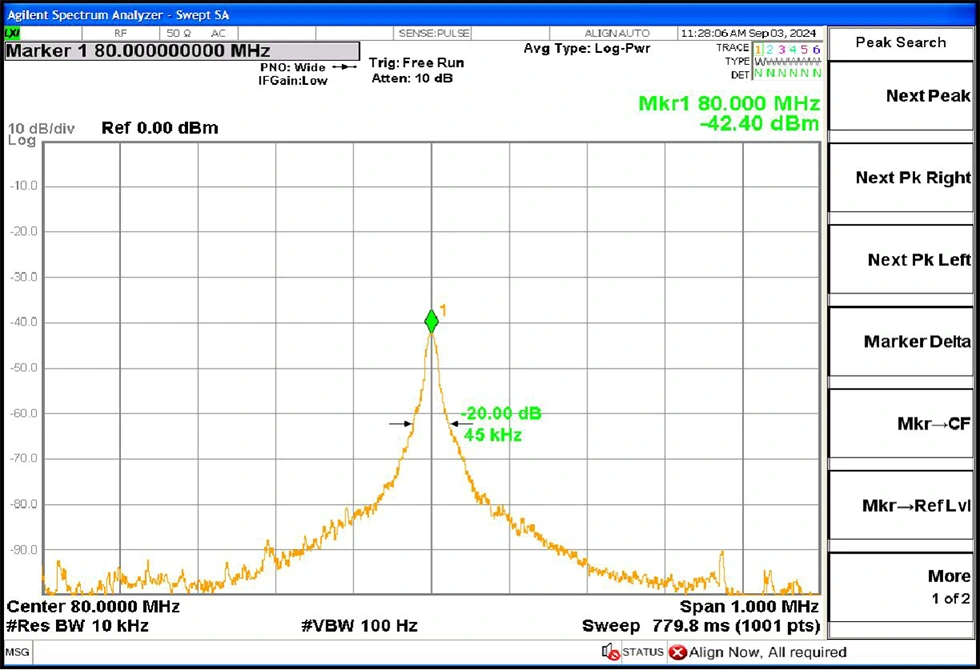

● Lățimea de linie tipică: 3dB lățime de linie spectrală≤3 KHz (egal 20dB lățime de linie / 20)

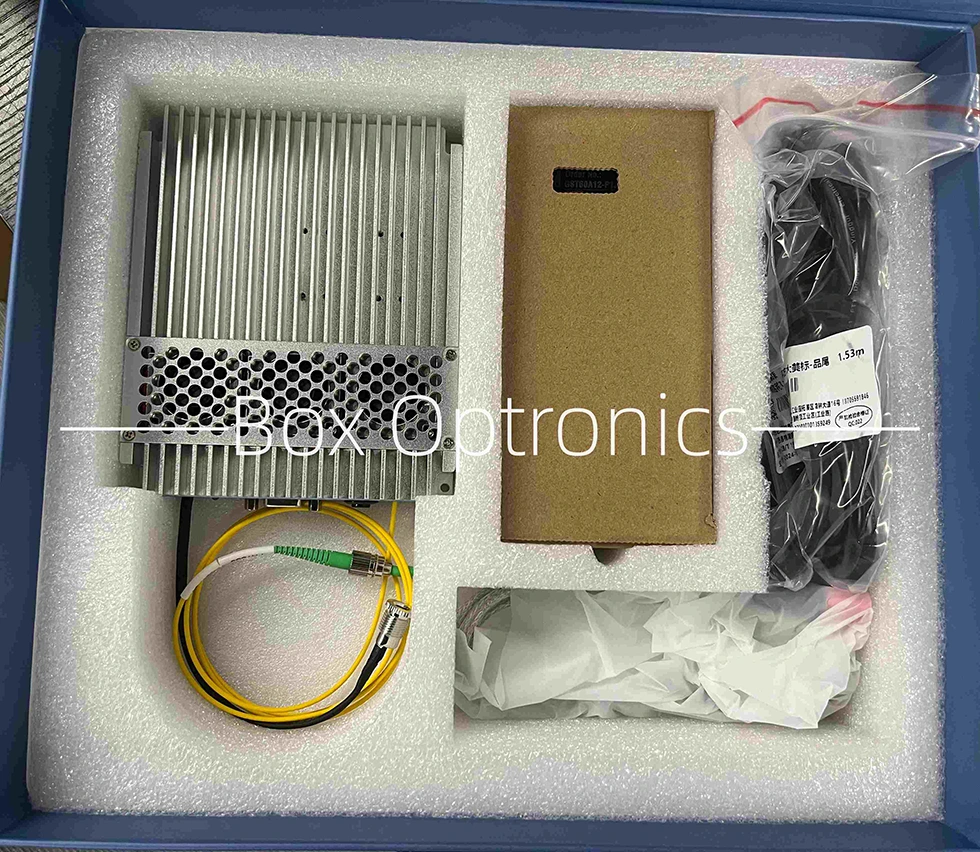

● Exemplu de ambalare

Operațiunea Pași

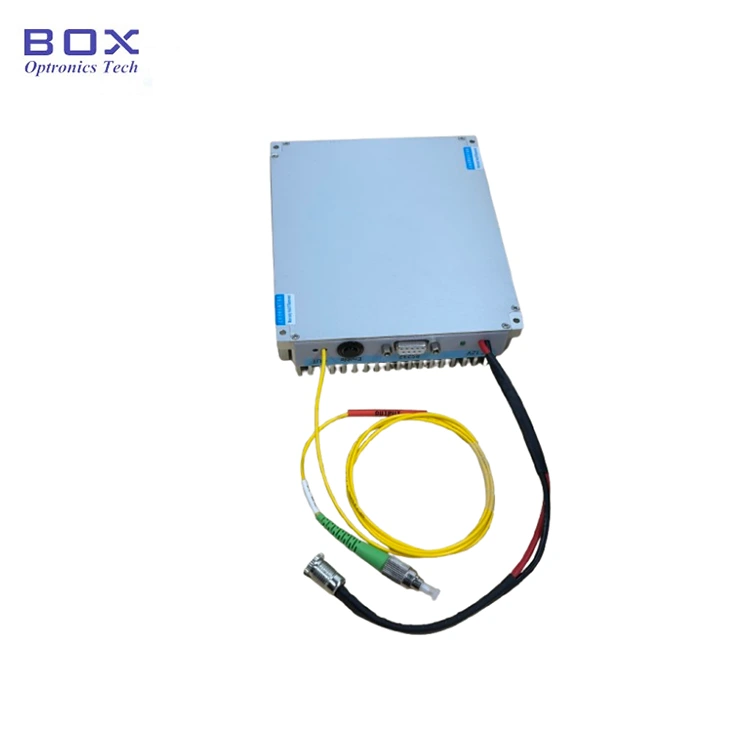

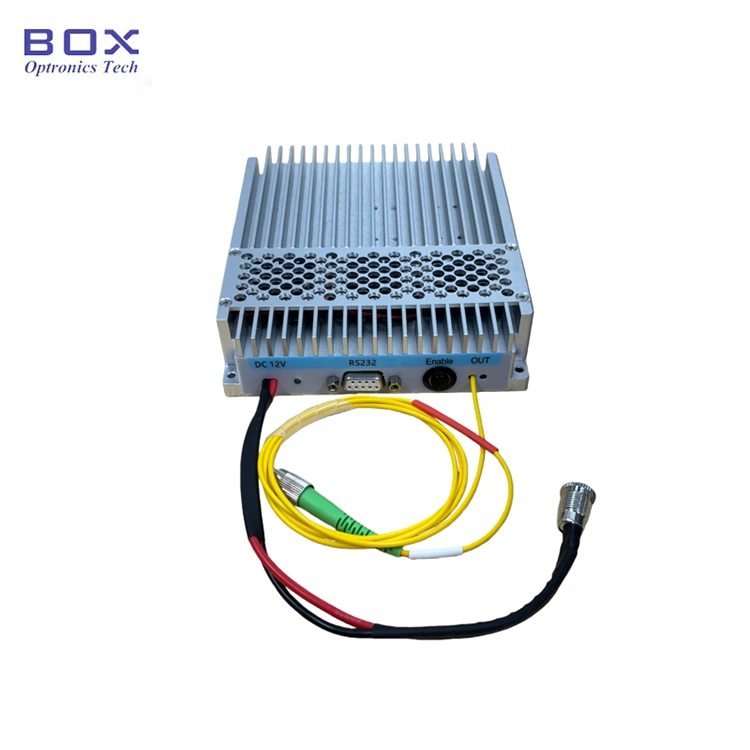

1. Aspect: Modulul include un conector de alimentare, indicator de putere, RS232 interfață de comunicare, comutator de activare a ieșirii și portul de fibră de ieșire laser.

2.Putere Alimentare: portul de alimentare folosește o interfață standard DC5.5×2.1mm. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. O formă de U conectorul cablului de alimentare pentru conectarea la o sursă de alimentare cu comutator este disponibil solicitarea in momentul cumpararii.

3. Conectare Jumperul de fibră optică: Scoateți capacul de praf de pe conector de fibră, inspectați fața de capăt pentru contaminare sau deteriorare și asigurați-vă curățenie înainte de conectarea la alte dispozitive de fibră sau echipamente de testare. Pentru modele de mare putere, se recomandă îmbinarea prin fuziune.

4. Conectare modulul către un computer gazdă: utilizați cel inclus Cablu de date serial USB-RS232 pentru a conecta modulul la computer. Instalați driver serial dedicat (furnizat de producător) pentru a permite comunicarea. Fără driver, software-ul gazdă nu se poate conecta la modul.

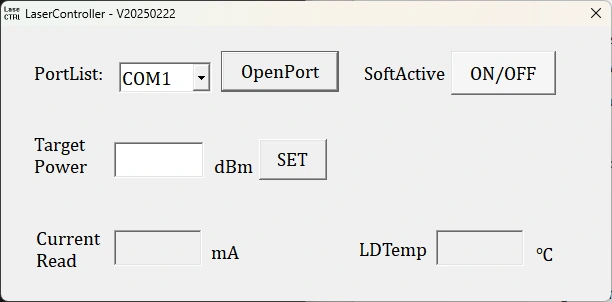

5.Software: Software-ul gazdă permite reglarea puterii de ieșire și controlul ieșirii laser prin intermediul Butonul „SoftActive”. Software-ul afișează curentul setat al pompei, ieșirea starea monitorizării puterii și temperaturii.

6.Memorie parametri: Setări și starea configurată prin intermediul software-ului sunt salvate automat în modulul memorie internă. Nu este necesară nicio conexiune la computer gazdă dacă nu este necesară parametrii necesita modificare.

Comandă informaţii

de exemplu: NLFL-1550-50-T-SM-M

(Informații de comandă: 1550nm 3kHz Laser cu lățime de linie ultra-îngustă, 50mW putere de ieșire, putere reglabilă, fibră SM, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 15 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

1. Note de operare și întreținere-1550nm 3kHz lățime de linie ultra-îngustă Laser cu fibra

● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumulare de praf și deteriorare la capătul feței.

● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Capaceți conectorii neutilizați cu capace de praf.

● Depozitaţi echipamentul într-un mediu uscat, fără umiditate.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
