Modul sursă laser Fabry Perot FP

Cuprins

1. Introducerea Modulului Fabry Perot FP Laser Source

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Conditii de oferta si plata

10. Timp de livrare

11. Note de operare și întreținere

12. Asigurarea calității și serviciul post-vânzare

Introducere produs-Modul sursă laser Fabry Perot FP

Modulul sursă laser Fabry Perot FP adoptă un cip laser semiconductor, un circuit de comandă proiectat profesional și control TEC pentru a asigura funcționarea în siguranță a laserului, putere de ieșire stabilă și spectru. 532nm, 785nm și 1064nm sunt opționale. Puterea de ieșire este de peste 50 mW. Comenzile și software-ul gazdei PC sunt furnizate pentru funcționare și integrare. Potrivită ca sursă laser cu pompă pentru analize biomedicale și spectrale.

Specificații de produs-Modul sursă laser Fabry Perot FP

Caracteristicile produsului-Modul sursă laser Fabry Perot FP

● Putere de iesire mare de 50mW;

● Putere și spectru stabile;

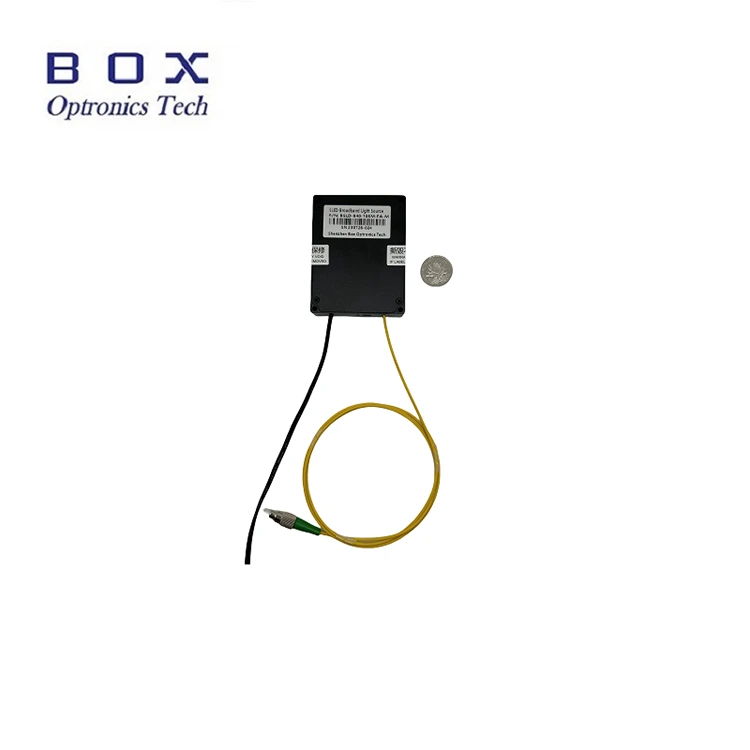

● Pachet de module Compact 70x90x18mm.

Aplicații ale produsului-Modul sursă laser Fabry Perot FP

● Biomedicale;

● Analiza spectrală;

● Senzor cu fibră optică.

Detalii despre produs-Modul sursă laser Fabry Perot FP

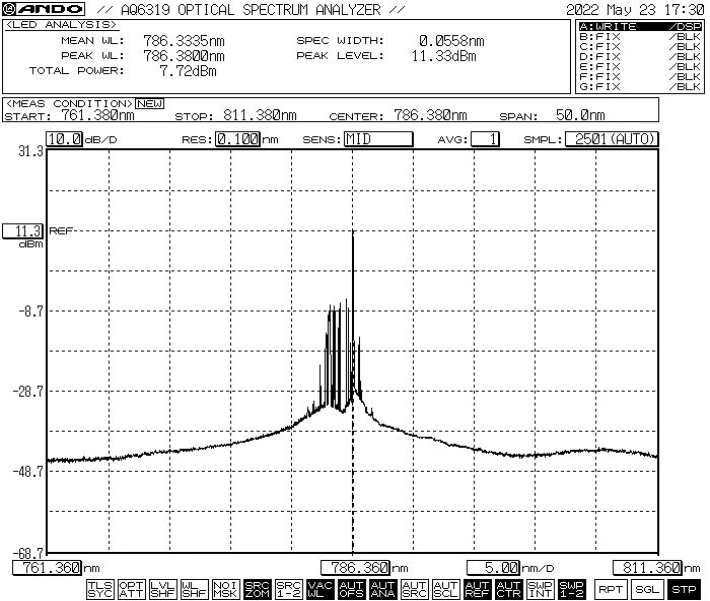

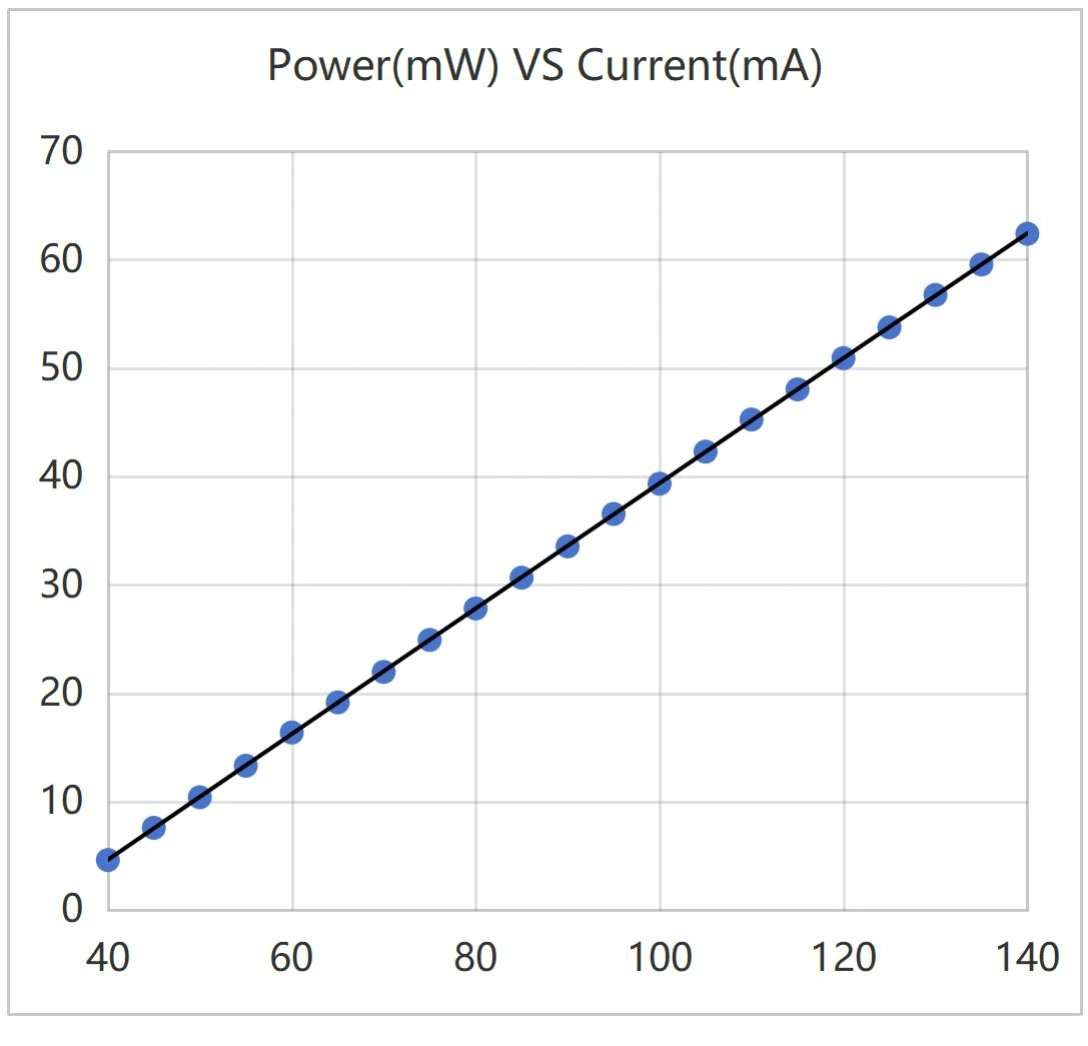

● Curbă tipică: sursă laser FP 785nm 50mW

Etape de operare-Modul sursă laser Fabry Perot FP

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete.

Pasul 2. Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.

Setp4. Conectați-vă la computerul gazdă: utilizați cablul de date USB-RS485 DB9 pentru a conecta modulul sursă laser Fabry Perot FP și computerul; computerul trebuie mai întâi să instaleze un driver de port serial dedicat pentru a identifica cablul de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

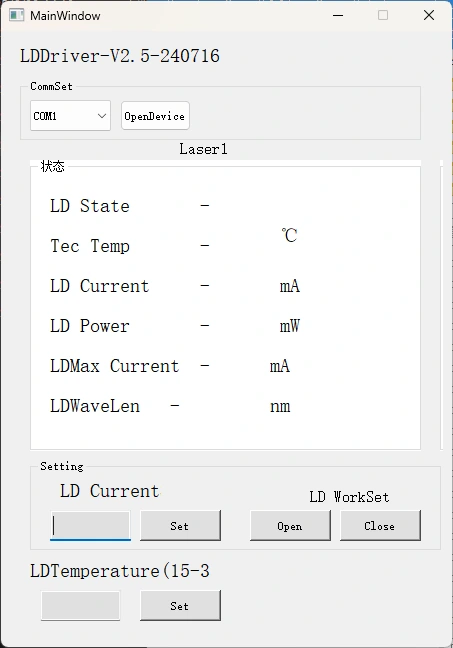

Pasul 5. Software de control: Box Optronics furnizează comanda serială sau software-ul PC pentru a controla curentul LD al Modulului Sursă Laser Fabry Perot FP. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Informații despre comandă-Modul sursă laser Fabry Perot FP

de exemplu: BFL-F1064-50SM-FA-M

(Informații de comandă: Fabry Perot FP Laser Source Module, 1064nm, putere de ieșire 50mW, cu fibră SM, conector FC/APC, pachet de module).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă de date și fișă de testare-Modul sursă laser Fabry Perot FP

Fișa cu date

Foaia de testare

Condiții de ofertă și plată-Fabry Perot FP Laser Source Module

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Timp de livrare-Modul sursă laser Fabry Perot FP

Productie: 10-15 zile lucratoare. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internationala: 3-5 zile lucratoare.

Note de operare și întreținere-Modul sursă laser Fabry Perot FP

● Nu se recomandă introducerea sau îndepărtarea frecventă a conectorilor de fibră optică, pentru a preveni contaminarea cu praf — care poate duce la pierderi de inserție crescute — sau arderea fețelor de capăt ale conectorului de fibră.

● Curăţaţi conectorii de fibre cu un şerveţel care nu lasă scame şi inspectaţi-le cu un detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt. Conectorii de fibră optică trebuie acoperiți cu capace de praf.

● Dacă fibra de ieșire trebuie conectată la o altă fibră, se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; depozitați într-un loc uscat.

Asigurarea calității și serviciul post-vânzare-Modul sursă laser Fabry Perot FP

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, se vor oferi servicii gratuite de reparații sau înlocuiri pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de o eroare umană.

(4) Dezasamblare, modificare sau reparare neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Daune sau pierderi în timpul transportului.
