Dioda laser Fluture 785nm FP

Cuprins

1. Introducerea 785nm Dioda laser FP Butterfly

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

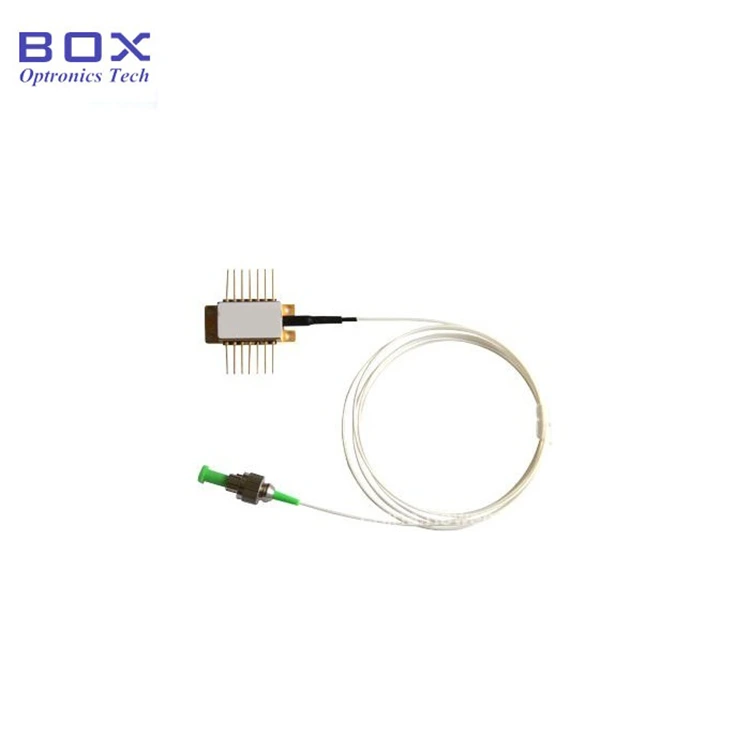

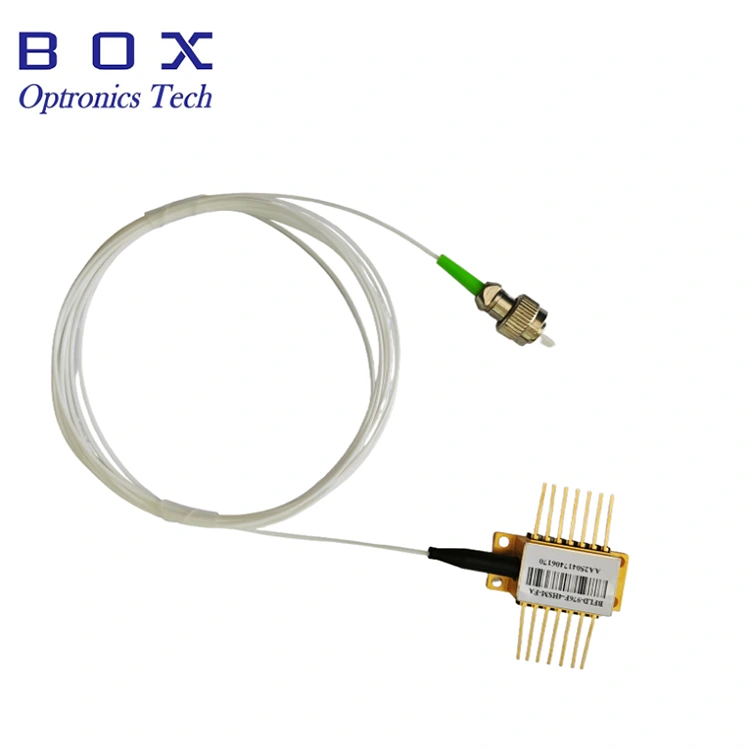

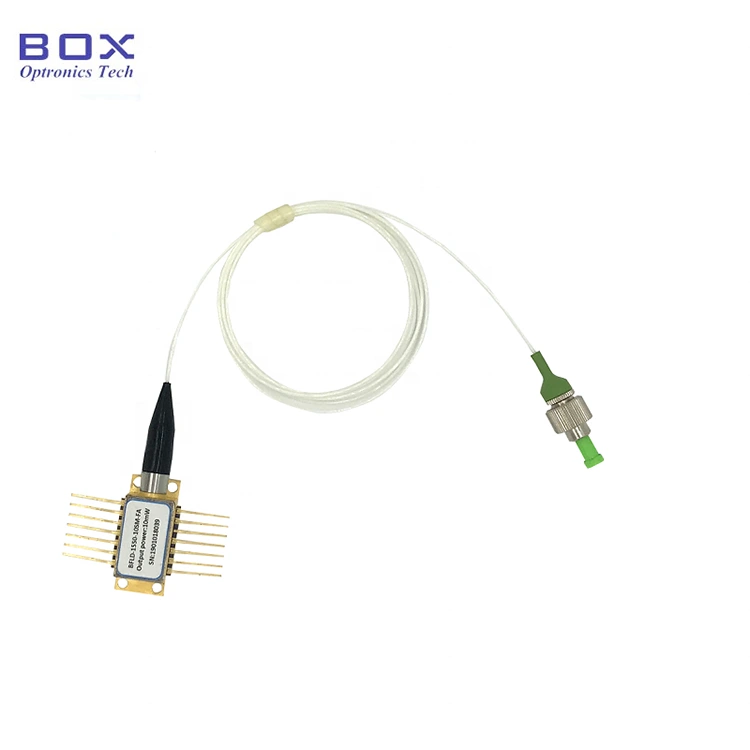

Aceasta este o diodă laser FP Butterfly de 785 nm, cu up la 30mW putere de ieșire. Tipul de fibre poate fi SM785-HP sau PM780-HP și integrează TEC, monitor fotodiodă și termistor. The Tubul de protecție de 900um și conectorul FC/APC sunt opționale. Dacă știfturile necesită lipire, temperatura de lipire nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Un pachet modul/benchtop cu un circuit de driver, Este disponibilă o putere de ieșire de 50 mW.

Produs Specificații

Caracteristicile produsului

● SM785-HP sau fibră PM780-HP;

● Putere de ieșire până la 30 mW;

● 14 pini Pachet BTF cu TEC, termistor și Monitorizați PD.

Aplicații ale produsului

● Sursa de lumina;

● Detecție prin fibră optică sistem;

● Prelucrarea materialului.

Detalii despre produs

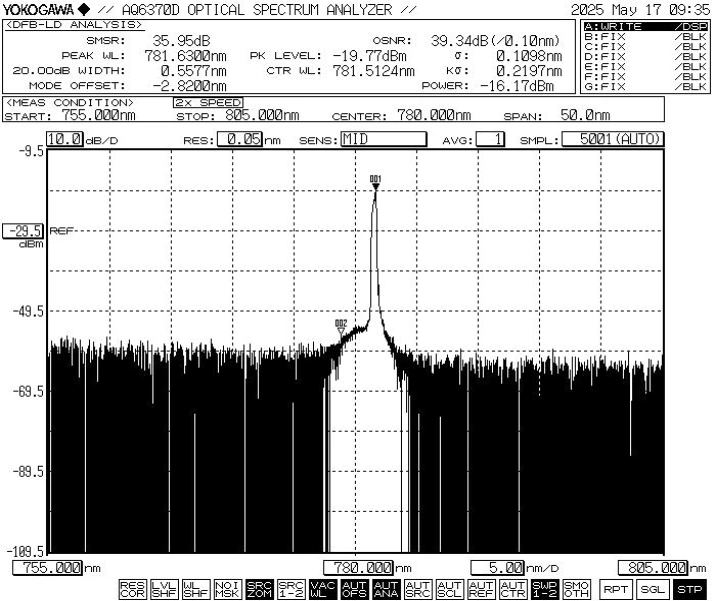

● Spectru tipic: 785nm, toleranță WL +/-10nm.

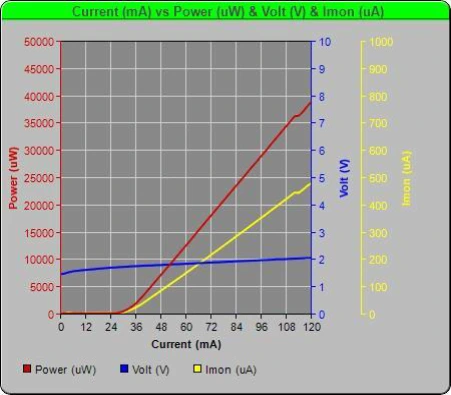

● Dioda laser Fluture PIV-785nm 30mW FP

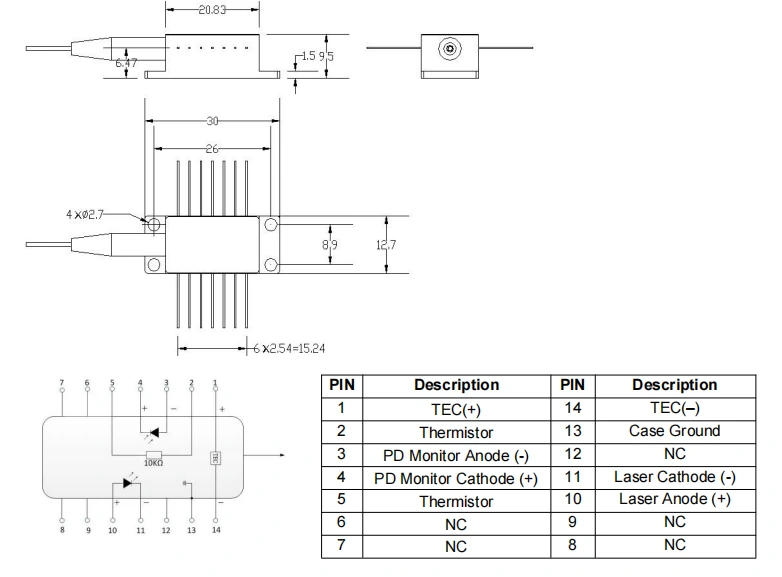

● Desenul pachetului și definiția PIN-OUT (unitate: mm) -785nm FP Butterfly Dioda laser

● Accesorii standard

*Dispozitiv autonom; fără driver încorporat (pachet de module cu driver circuitul este opțional).

Comandă informaţii

de exemplu: BFLD-F785-30SM-FA

(Informații despre comandă: Diodă laser FP Butterfly 785nm, ieșire de 30 mW putere, fibră SM Hi780, conector FC/APC, pin pompă).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Conditii de oferta si plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

● Pericol de radiații laser: Când dispozitivul este în funcțiune, emite un fascicul laser de mare intensitate. Nu te uita direct la capătul fibrei, deoarece aceasta poate provoca leziuni oculare.

● Protecție ESD: Acest dispozitiv este sensibil la electrostatic. Prin urmare, măsurile stricte de protecție antistatică trebuie să fie respectate în timpul ambalării, transportului și utilizării. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiunile la sursa de alimentare, ca nerespectarea acesteia poate duce la deteriorarea permanentă a dispozitivului (de exemplu, asigurați-vă că echipamentul corespunzător împământare și purtați o curea de mână antistatică).

● Manipularea fibrelor și a dispozitivelor: optică fibrele sunt fragile. Nu trageți dispozitivul folosind fibra. La introducerea sau scoateți dispozitivul din priză, nu aplicați presiune și nu trageți de acesta manșon din spatele carcasei dispozitivului. Pentru dispozitivele echipate cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Cerinţe de lipire a pinii: Dacă pinii trebuie lipite, temperatura de lipire nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Acordați o atenție deosebită următoarele: în timpul procesului de lipire, dispozitivul trebuie să fie nealimentat stare, iar fierul de lipit trebuie să fie împământat corespunzător.

● Operare la pornire: În timpul pornirii proces, nu aplicați niciodată un curent mare direct, deoarece acest lucru poate deteriora cipul. În schimb, porniți dispozitivul la un nivel de curent apropiat de pragul cipului și apoi crește treptat curentul în trepte mici până la nivelul dorit este atins.

● Secvență de răcire și pornire: Înainte pornirea tuturor componentelor, mai întâi activați răcitorul și apoi continuați putere incrementală - pași de creștere pentru a preveni supraîncălzirea și supraîncărcarea chipului.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
