Dioda laser Fluture FP 520nm

Cuprins

1. Introducerea 520nm Dioda laser FP Butterfly

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

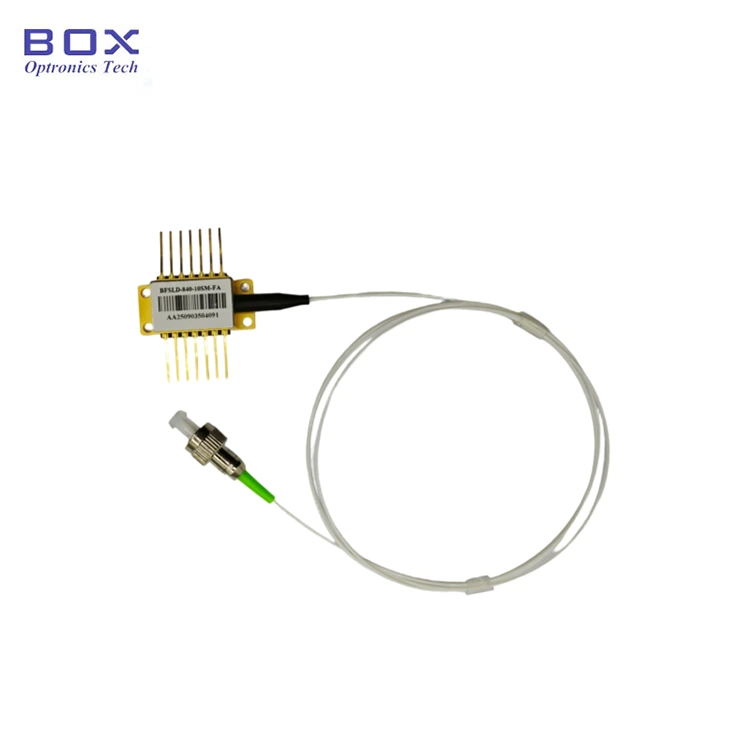

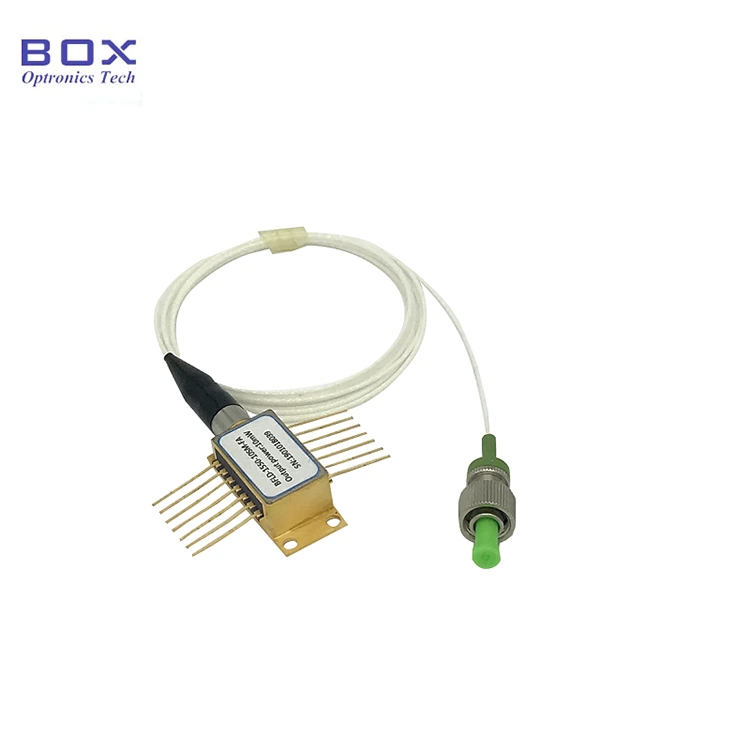

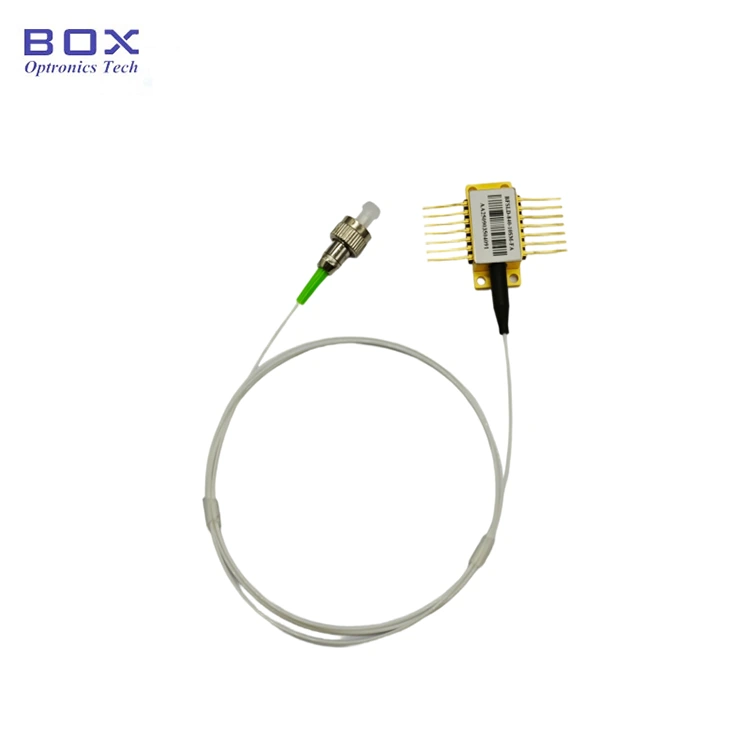

Aceasta este o diodă laser FP Butterfly de 520 nm cu a Pachet fluture cu 14 pini. Este o diodă laser Fabry-Perot. Dispune de până la 30 mW putere de ieșire și TEC și termistor încorporate. Tipul de fibră poate fi SM-460HP sau Fibră PM-S460-HP. Potrivit pentru instrumente optice. Dacă știfturile necesită lipire, temperatura de lipire nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde.

Produs Specificații

Caracteristicile produsului

● SM-460CP sau fibră PM-S460-HP;

● Putere de ieșire până la 30 mW;

● 14 pini Pachet BTF cu TEC si Monitor PD;

● Diodă laser cu fibră cu lumină verde vizibilă.

Aplicații ale produsului

● Instrumente optice;

● Transmisie prin fibra optica sistem;

● Indicație cu laser.

Detalii despre produs

● Spectru tipic: PIV

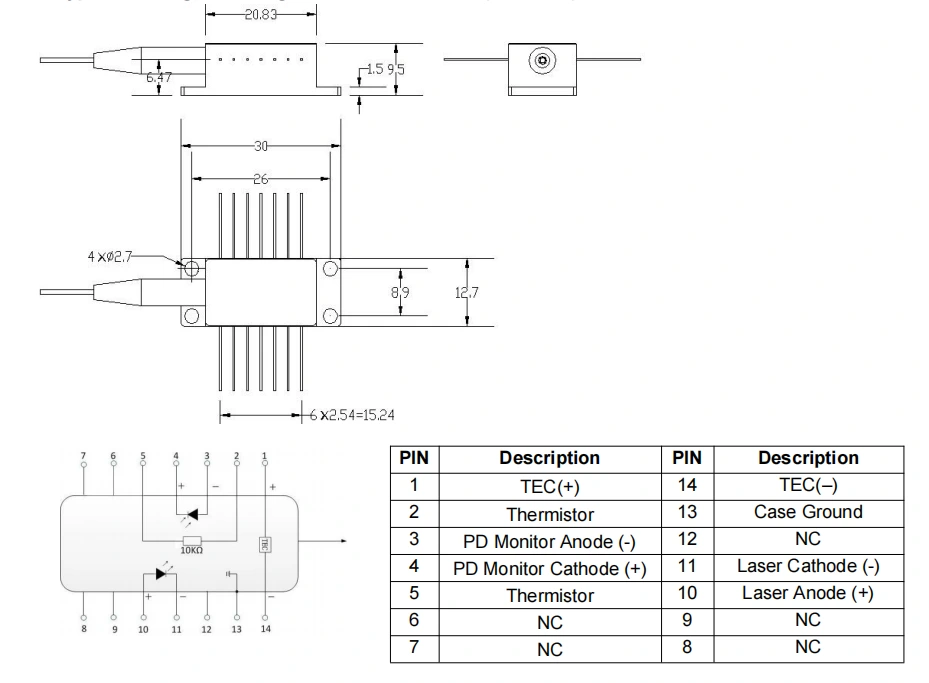

● Desenul pachetului și definiția PIN-OUT (unitate: mm) -520nm FP Butterfly Dioda laser

● Exemplu de ambalare

*Dispozitiv autonom; fără driver încorporat (pachet de module cu driver circuitul este opțional).

Comandă informaţii

de exemplu: BFLD-F520-30SM-FA

(Informații pentru comandă: Diodă laser FP Butterfly 520nm, fluture cu 14 pini pachet, putere de ieșire de 30 mW, cu fibră SM de 460 CP, conector FC/APC)

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; face nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Acest dispozitiv este sensibil la electrostatic; prin urmare, respectarea strictă la măsuri de protecție antistatică este necesară în timpul ambalării, transport și utilizare. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiuni de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitiv (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unui dispozitiv antistatic curea de mână).

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipire nu trebuie depășește 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Deosebit trebuie acordată atenție următoarelor: în timpul procesului de lipire, cel dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie corespunzător împământat.

● În timpul procesului de pornire, nu aplicați niciodată un curent ridicat direct, așa cum acest lucru riscă să deterioreze cipul. În schimb, porniți dispozitivul la un nivel curent aproape de pragul cipului și apoi crește treptat curentul în mic crește până la atingerea nivelului dorit.

● Înainte de a porni toate componentele, mai întâi activați răcitorul și apoi continuați cu pașii de pornire progresivă pentru a preveni supraîncălzirea cipului și suprasarcina.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.

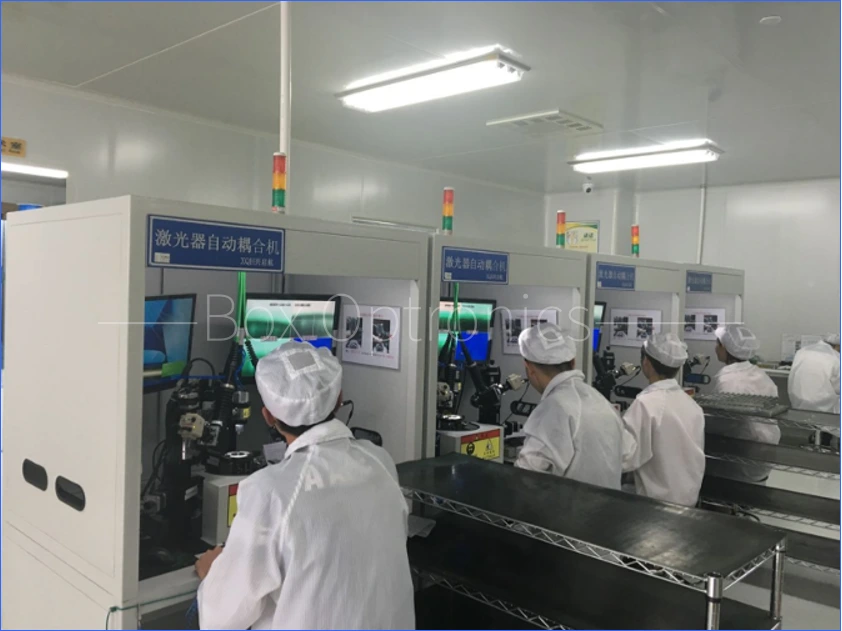

Productie reala linie
