Sursă de pompă de mare putere cu fibră multimodală de 1064 nm

Cuprins

1. Introducere a Sursă de pompă de mare putere cu fibră multimodală de 1064 nm

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Accesorii standard

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

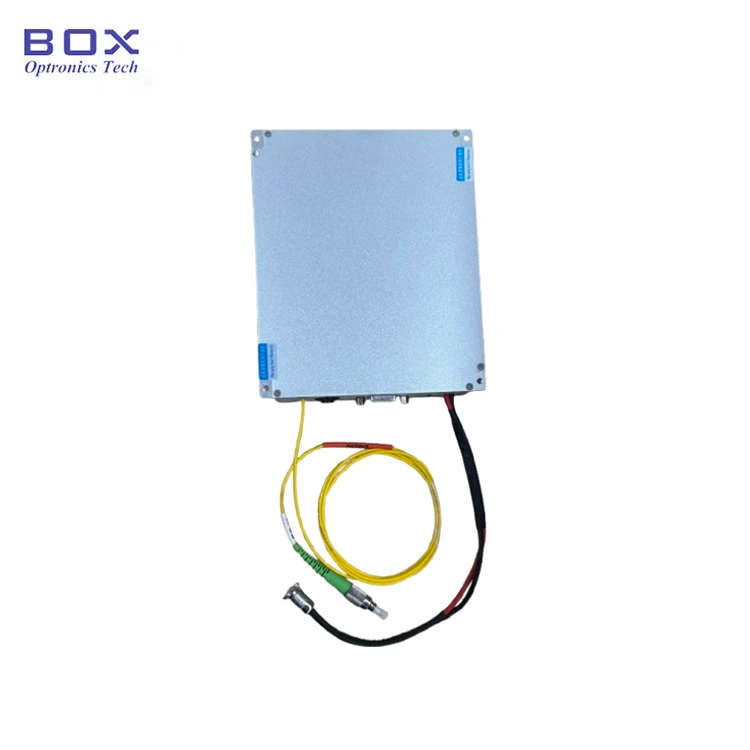

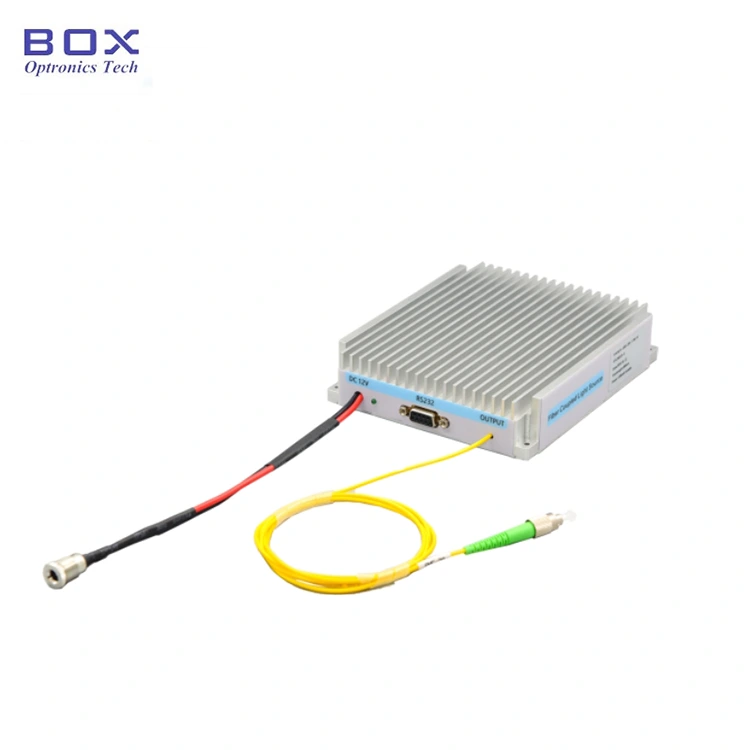

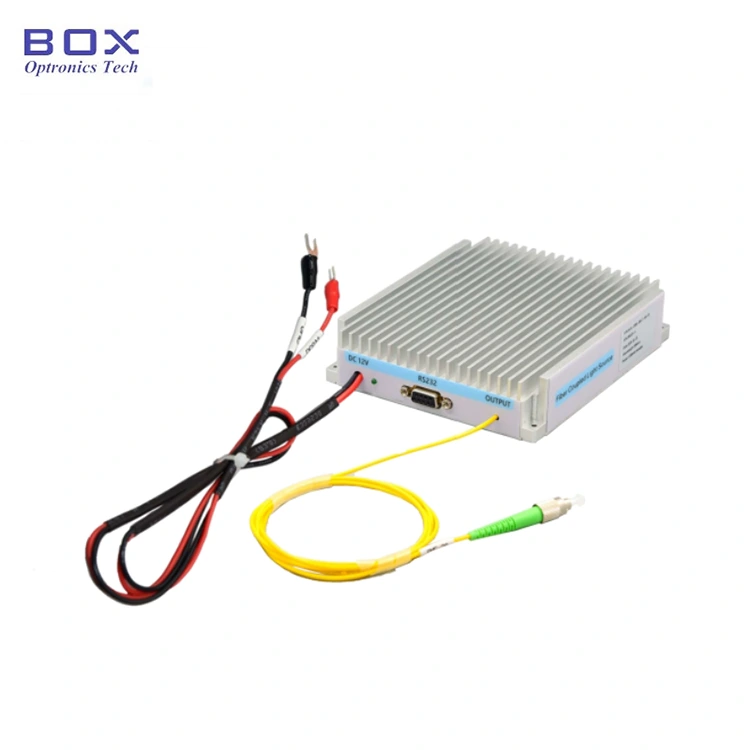

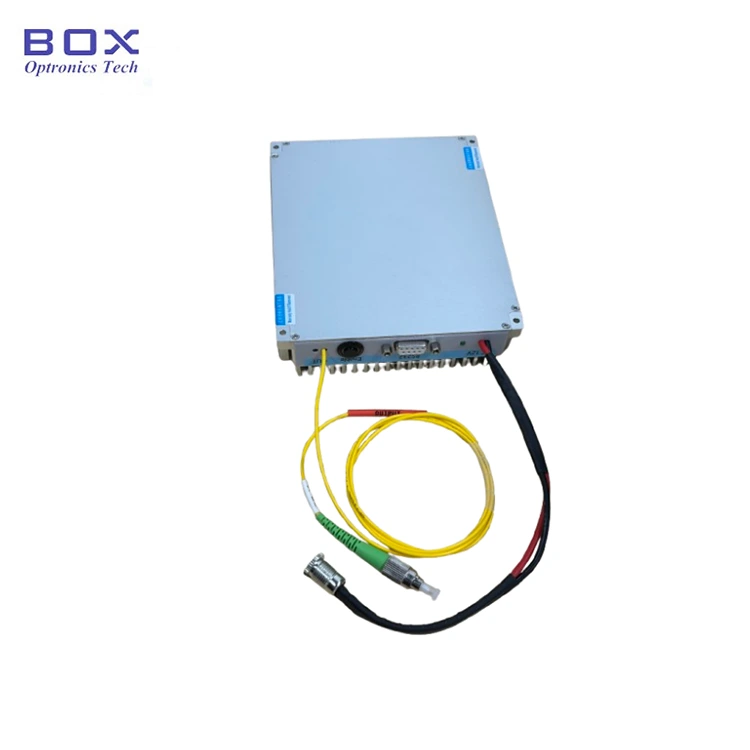

Introducere de produs

Sursa laser de mare putere de 1064 nm se bazează pe a cip laser semiconductor de înaltă performanță, cu ieșire cuplată cu fibră de 105/125um, și un circuit de conducere cu curent constant conceput pentru a asigura siguranța și stabilitatea funcționarea laserului. potrivit pentru aplicații în pomparea cu laser cu fibre, biomedicina, si asa mai departe. În timpul utilizării pe termen lung, trebuie acordată atenție disiparea căldurii sursei laser.

Produs Specificații

Caracteristicile produsului

● Stabilitate ridicată;

● Înalt putere de ieșire;

● Pachet de module cu monitorizarea comunicațiilor pentru o integrare ușoară;

● Furnizați un conector FC/UPC sau SMA905.

Aplicații ale produsului

● Pompare cu laser cu fibre;

● Biomedicina;

● Prelucrare cu laser a materialelor.

Produs Detalii

● Accesorii standard

Operațiunea Pași

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă pompei, date USB cablu, adaptor de alimentare, raport de testare etc.

Pasul 2. Alimentare: Conectat la un DC sursă de alimentare comutată sau o sursă de alimentare reglată care corespunde puterii lor cerințele de aprovizionare. Utilizați numai adaptorul de alimentare original potrivit (DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare furnizat conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capac de praf la conectorul de fibre sau flanșa, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare și daune.

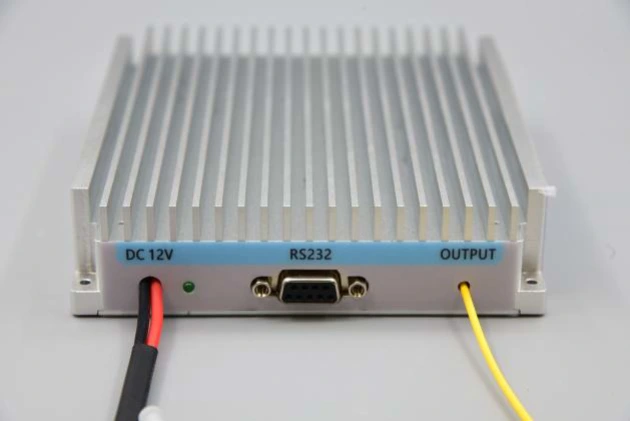

Setp4.Conectați-vă la computerul gazdă: Utilizați cablul de date USB-RS232 DB9 pentru a conecta fibra multimoda de mare putere de 1064 nm Sursa pompei și computerul; computerul trebuie mai întâi să instaleze un dedicat driverul portului serial pentru a identifica cablul de date portului serial USB-RS232, în caz contrar software-ul computerului gazdă și modulul sursei de lumină nu pot fi corecte conectat și comunicat. Vă rugăm să întrebați Box Optronics pentru driver.

Pasul 5.Software de control: Box Optronics oferă comanda serială sau software-ul PC pentru controlați curentul LD și temperatura LD a fibrei multimode de 1064 nm Sursă de pompă de mare putere. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, accelerați unitatea curent lent la funcționarea inițială. Nu aplicați curent complet imediat.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.

Comandă informaţii

de exemplu: BFL-1064-20M1 -FU-M

(Informații de comandă: Sursă de pompă de mare putere cu fibră multimodală 1064nm, 20W putere de ieșire, cu fibră 105/125um 0.22NA, conector FC/UPC, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 15 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

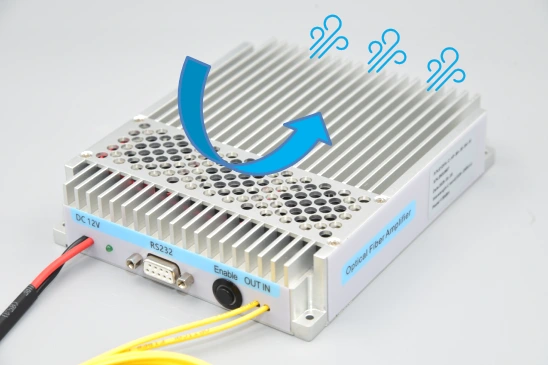

● În timpul utilizării pe termen lung, trebuie acordată atenție căldurii disiparea sursei laser. Sursa laser trebuie fixată pe căldură chiuveta si racita de un ventilator.

● Înainte de a utiliza o sursă laser cu un conector de fibră, este necesar pentru a vă asigura că partea de capăt a conectorului de fibră optică este curată pentru a evita arderea mufei de fibră optică, care nu este acoperită de garanția gratuită.

● Asigurați-vă că toată lumea din zonă poartă un dispozitiv de protecție laser adecvat ochelari de protecție împotriva radiațiilor generate de laser. Se presupune că operatorul este familiarizat cu pericolele pe care le implică operarea laserului și practici de siguranță cu laser.

● Când dispozitivul este în uz, acesta poate emite mulți wați de optic radiatii. Acest lucru prezintă atât un pericol pentru siguranța ochilor, cât și o potențială sursă de căldură pentru a aprinde combustibili.

● Instalați o oprire adecvată a fasciculului pentru a capta radiația optică de la capătul fibrei. Asigurați-vă că ieșirea este îndreptată către o oprire adecvată a fasciculului sau ținta vizată.

● Creșteți întotdeauna curentul aplicat dispozitivului de la zero la nivelul dorit. Inversați această procedură când opriți dioda.

● Funcționarea la puteri și temperaturi peste specificație va accelerează îmbătrânirea dispozitivului și poate distruge dispozitivul.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
