Diodă laser cu pompă răcită TEC de 980 nm

Cuprins

1. Introducerea diodei laser cu pompă răcită TEC de 980 nm

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Exemplu de ambalare

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și serviciul post-vânzare

Introducere de produs

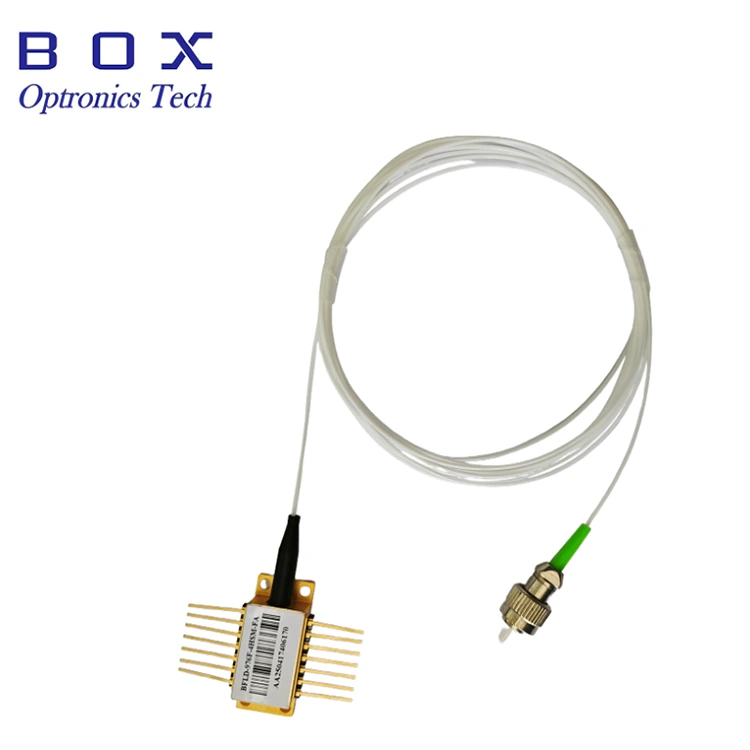

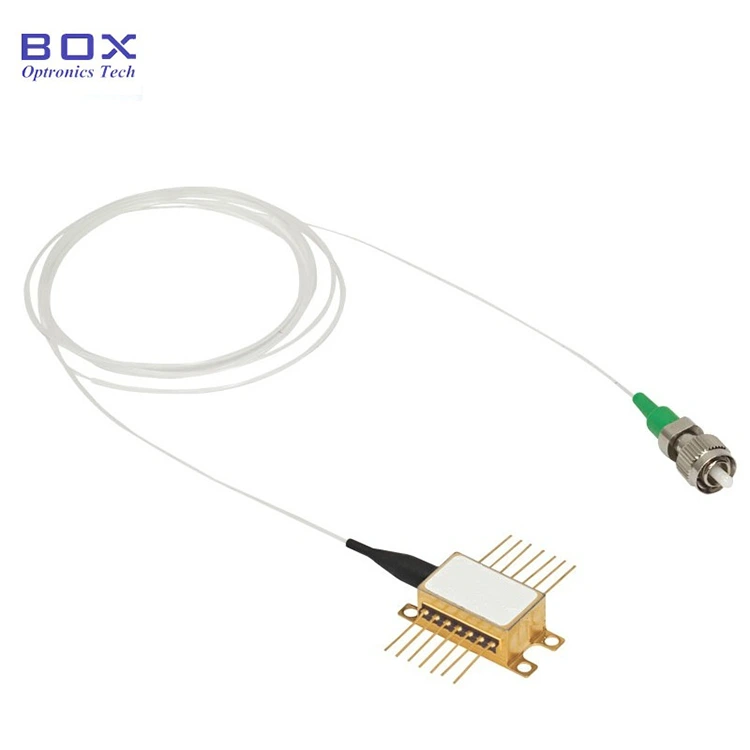

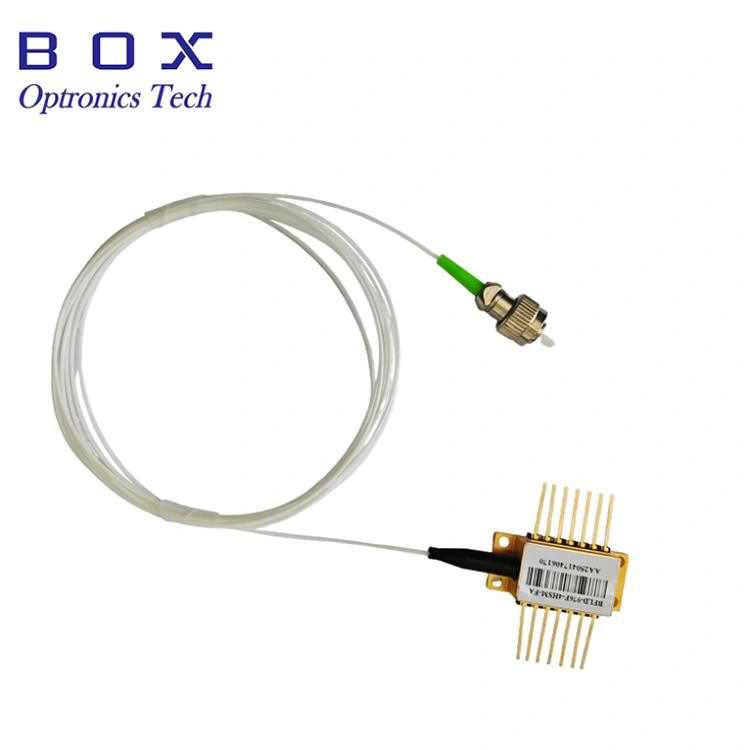

Dioda laser cu pompă răcită TEC de 980 nm este o componentă optoelectronică de înaltă performanță pentru comunicații optice, amplificatoare cu fibră și pompare cu laser. Răcirea TEC încorporată asigură o ieșire stabilă. Lungimile de undă centrale sunt 974nm sau 976nm, opțional. Pachet fluture cu 14 pini. Putere de ieșire 200 mW/ 400 mW/ 600 mW. Pigtailed cu fibră SM sau fibră PM. 12 luni garantie. Acest dispozitiv este sensibil la electricitatea statică. Măsurile de protecție antistatică pentru dispozitiv trebuie respectate cu strictețe.

Specificațiile produsului

Caracteristicile produsului

Putere de funcționare fără îndoire de până la 600 mW.

Fibra SM și fibra PM sunt opționale.

Stabilizarea grătarului de fibre Bragg.

Răcitor TEC, termistor și diodă de monitorizare integrate.

Aplicații ale produsului

Pompare cu amplificator de fibre.

Detecție și măsurare.

transmisie CATV.

sisteme DWDM.

Sisteme femtosecunde.

Detalii despre produs

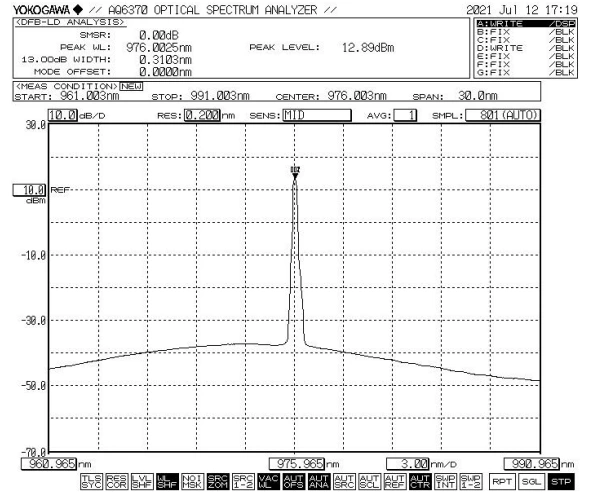

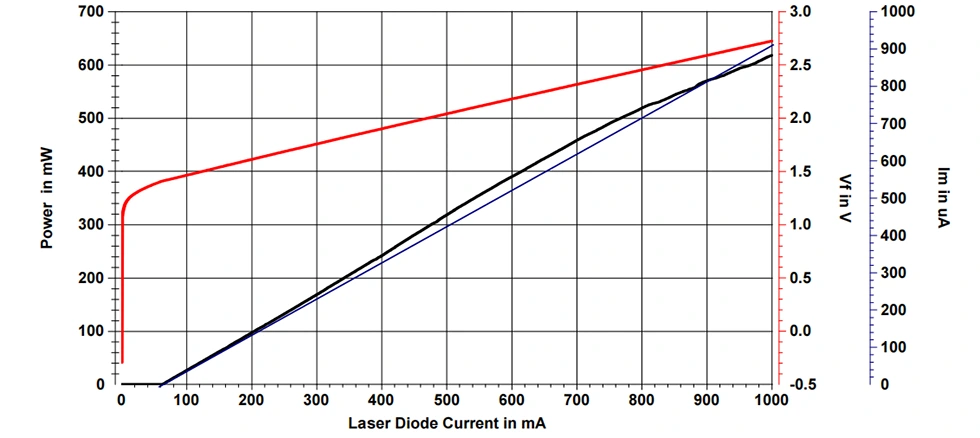

Spectru tipic și PIV: 976 nm, toleranță WL +/-1 nm, 600 mW

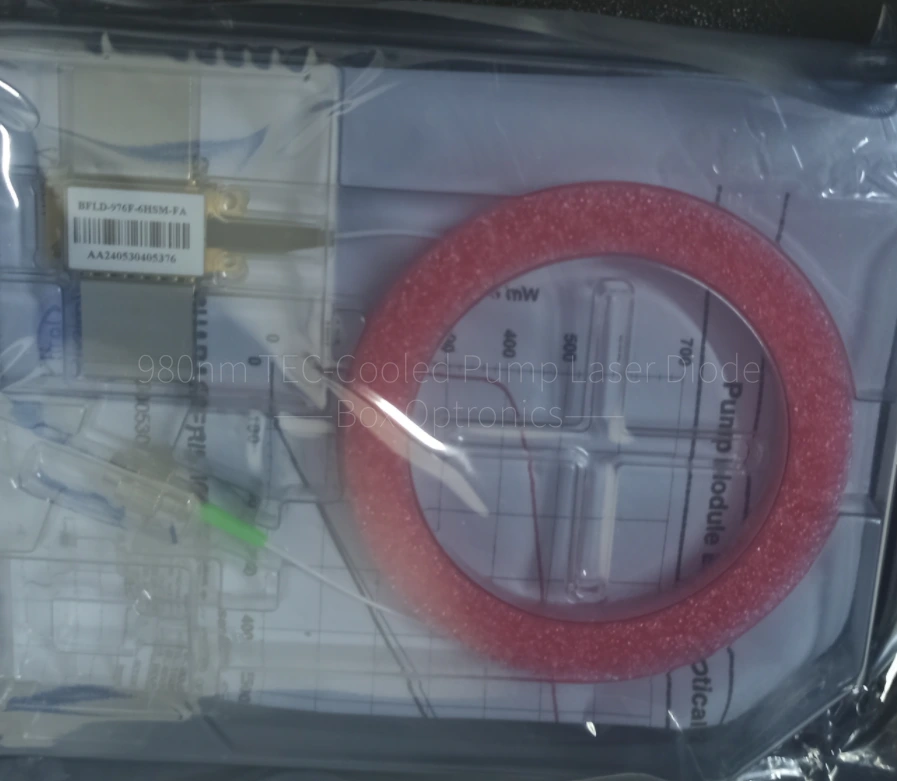

Exemplu de ambalare

*Dispozitiv autonom; fără driver încorporat (driver extern opțional).

Informații de comandă

de exemplu: BFLD-976F-6HSM-N0

(Informații de comandă: Diodă laser cu pompă răcită TEC 980nm, pachet butterfly, 976nm, cu FBG, putere de ieșire 600mW, fibră SM, fără conector, fibră goală).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Conditii de oferta si plata

Condiții de cotație

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

Acest dispozitiv este sensibil la electrostatic; prin urmare, este necesară respectarea strictă a măsurilor de protecție antistatică în timpul ambalării, transportului și utilizării. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiunile de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitivului (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unei curele de mână antistatice).

Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din soclu, nu aplicați presiune și nu trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitivele echipate cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. O atenție deosebită trebuie acordată următoarele: în timpul procesului de lipit, dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie împământat corespunzător.

Înainte de a porni toate componentele, mai întâi activați răcitorul, apoi continuați cu pașii de pornire progresivă pentru a preveni supraîncălzirea și supraîncărcarea chipului.

Asigurarea calității și serviciul post-vânzare

Perioada de garantie:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

Excluderi de la garanția gratuită:

În perioada de garanție gratuită, se vor oferi servicii gratuite de reparații sau înlocuiri pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.

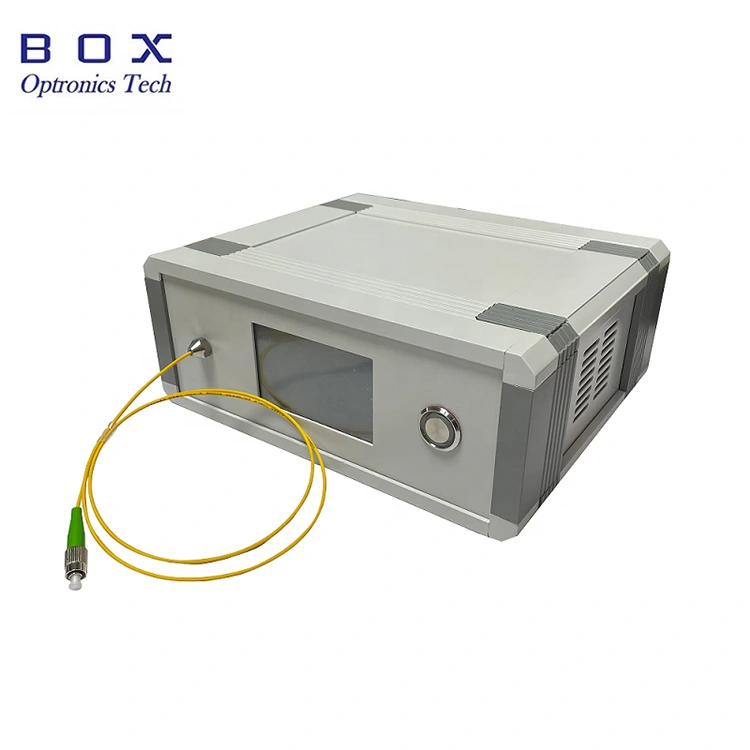

Disponibil într-un pachet de banc cu ecran tactil; emite lumină imediat la pornire.
