1. Introducere a Modul laser cu diodă de pompă de 980 nm cu circuite de acționare încorporate
2. Tehnic Specificații
3. Caracteristicile produsului
4. Aplicații tipice
5. Accesorii standard
6. Ghid de operare sigură
7. Informații de comandă
8. Fișă tehnică și fișă de testare
9. Condiții de ofertă și plata
10. Timp de livrare
11. Note de operare și Întreținere
12. Asigurarea calității și Serviciu post-vânzare

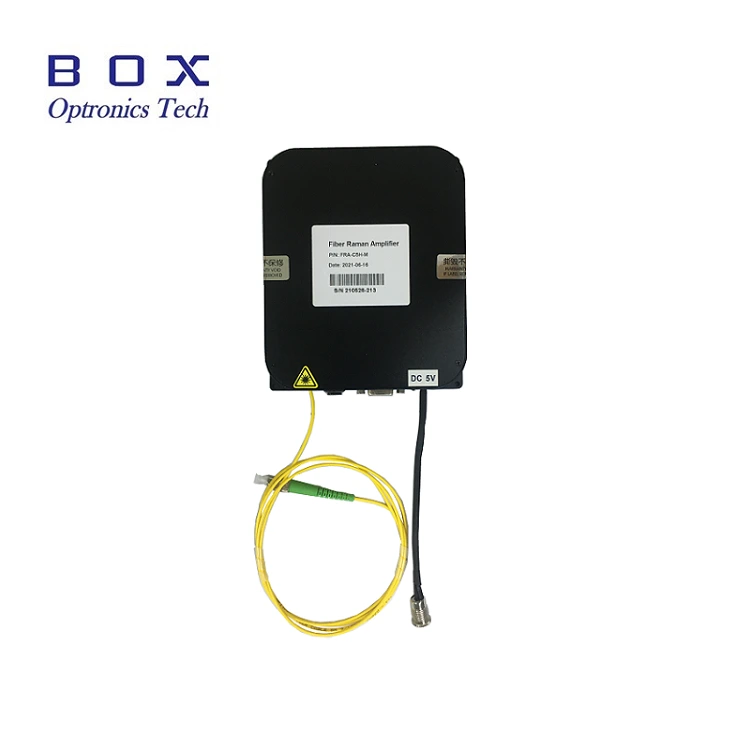

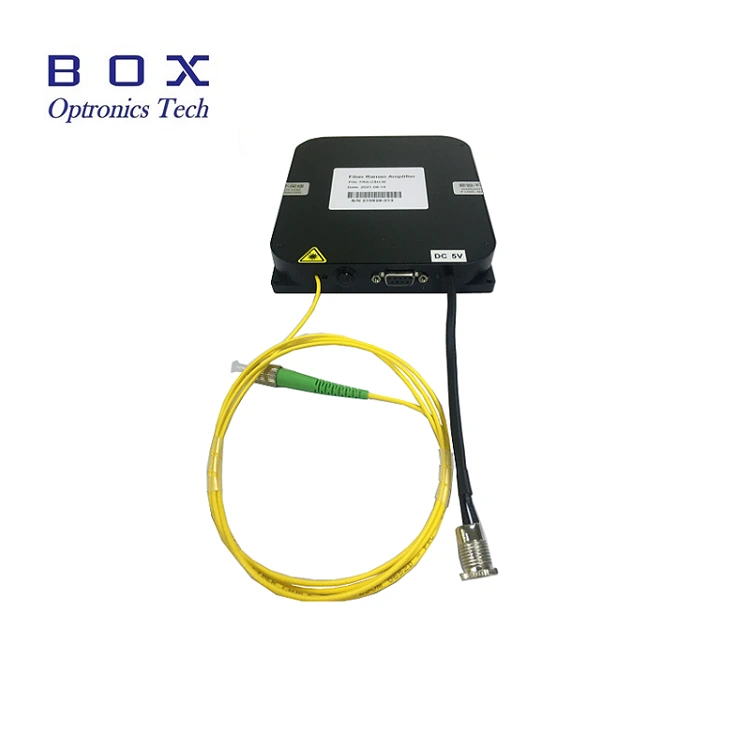

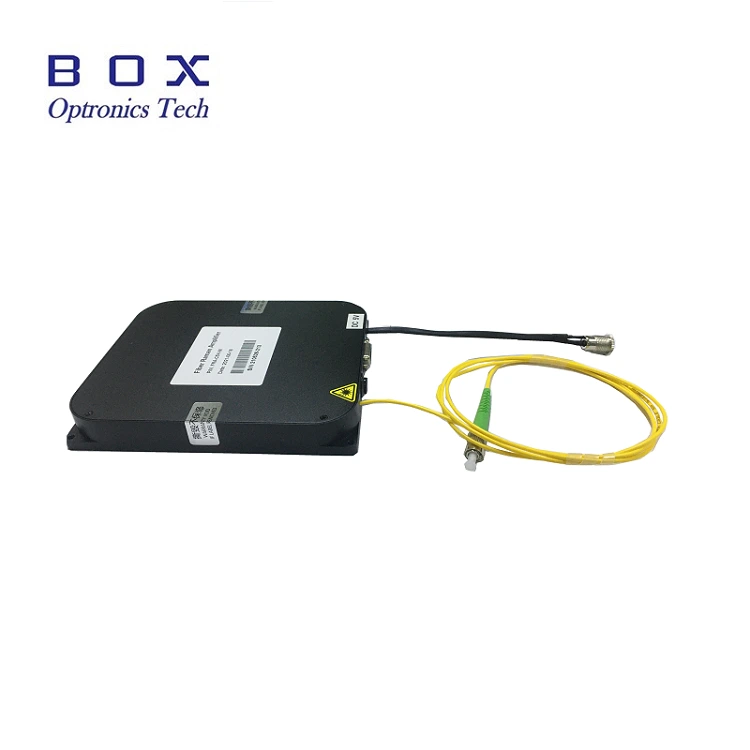

Modulul laser cu diodă cu pompă de 980 nm cu unitate încorporată Circuitele este special concepută pentru comunicații optice, amplificare prin fibră, și cercetarea optică neliniară. Acesta integrează un cip laser, circuit de acționare, unitate de protecție a controlului temperaturii și structură de ieșire din fibră într-una, cu nr este necesară o unitate externă, plug-and-play. Sunt disponibile 200mW/ 400mW/ 600mW. SM fibra și fibra PM sunt opționale. 1 an garanție. Când utilizați sursa laser modul pentru o lungă perioadă de timp, asigurați-vă că luați în considerare disiparea căldurii. Așezați modul pe un radiator.
|
Parametrii |
Unitate |
Valori |
Note |
|
Lungime de undă de operare |
nm |
974±1, 976±1 |
|
|
Putere de iesire |
mW |
200-700 |
|
|
Instabilitatea puterii (Pe termen scurt 15 minute) |
dB |
≤±0,02 |
|
|
Instabilitatea puterii (pe termen lung 8 ore) |
dB |
≤±0,05 |
|
|
Conector |
- |
FC/APC |
|
|
Tipul fibrei |
- |
Hi1060/PM980 |
|
|
Dimensiuni |
mm |
195(L)×220(D)×120(H) |
O bancă |
|
Dimensiuni |
mm |
150(L)×125(D)×20(H) |
Modul |
|
Alimentare electrică |
V |
AC 110~240V, <20W |
O bancă |
|
Alimentare electrică |
V |
DC 5V/4A, <15W |
Modul |
|
Disiparea puterii |
W |
≤ 60 |
|
|
Temperatura de functionare |
℃ |
-5 ~ +55 |
|
|
Temperatura de depozitare |
℃ |
-40 ~ +85 |
|
● Circuite de acționare integrate încorporate, fără extern este necesară placa de șofer.
● Compact și de dimensiuni reduse, potrivit pentru integrare si instalare usoara.
● Putere și stabilitate spectrală.
● Interfața de comunicare este compatibilă.
● Sursă de pompă pentru amplificatoare cu fibră (EDFA).
● Echipament de detectare cu laser.
● Transmisie de comunicații prin fibră optică sisteme.
● Detectare biologică.

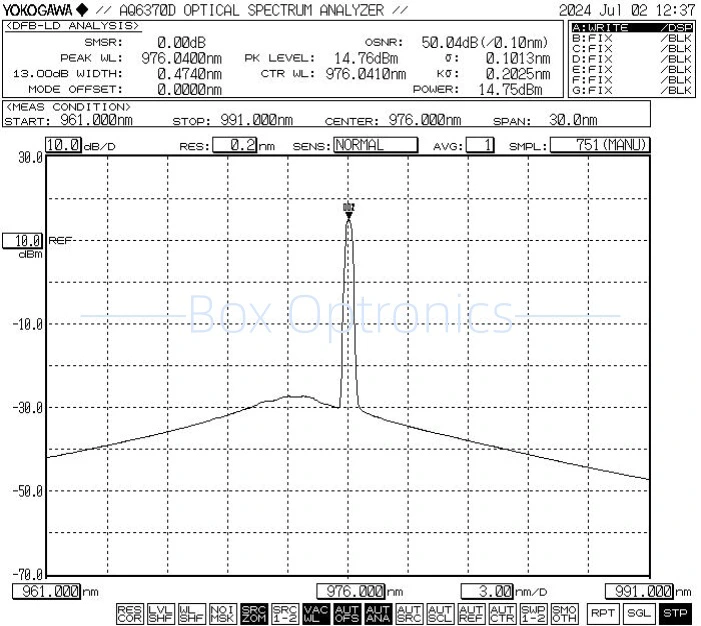

● Spectru tipic: 976nm

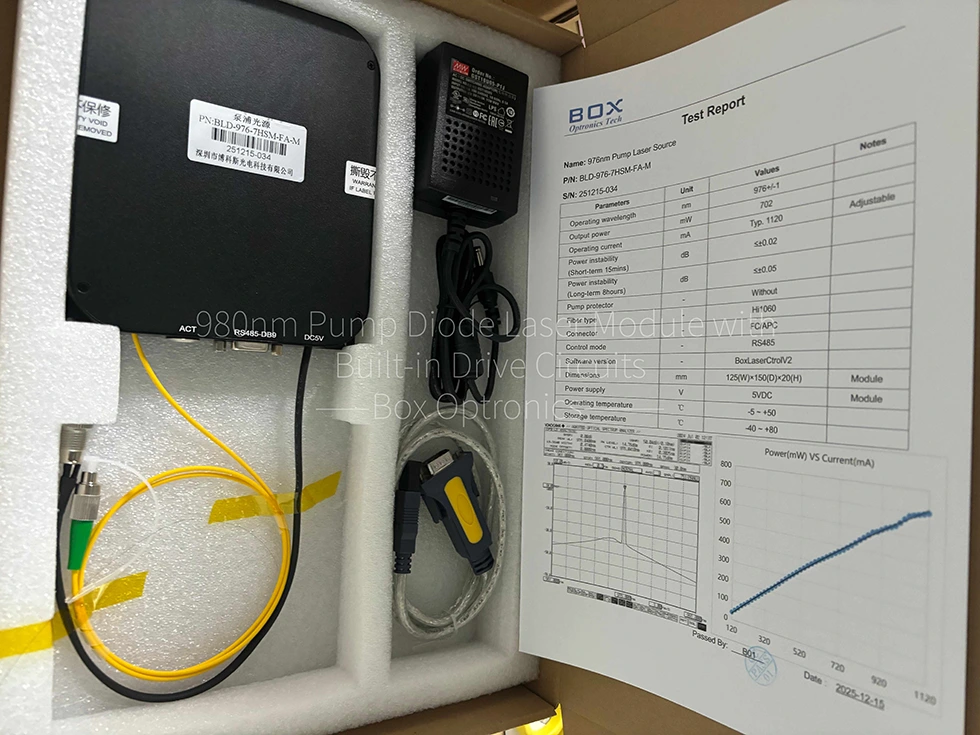

● Accesorii standard
|
|
Accesorii |
Cantitate |
|
1 |
Pompă sursă laser (modul gazdă) |
1 |
|
2 |
Cablu de date USB-RS485 DB9 |
1 |
|
3 |
Adaptor de alimentare (opțional) |
1 |
|
4 |
Raport de testare a produsului |
1 |
Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă laser Pump, USB cablu de date, adaptor de alimentare, raport de testare etc.
Pasul 2. Alimentare: Conectat la un DC sursă de alimentare comutată sau o sursă de alimentare reglată care corespunde puterii lor cerințele de aprovizionare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare furnizate conform standardelor locale de tensiune.)
Pasul 3. Conectarea fibrei de ieșire: Deschideți capac de praf la conectorul de fibre sau flanșa, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare și daune.
Setp4.Conectați-vă la computerul gazdă: Utilizați cablul de date USB-RS485 DB9 pentru a conecta modulul laser cu diodă pompă de 980 nm cu Circuite de acționare încorporate și computer; computerul trebuie mai întâi să instaleze a driver dedicat portului serial pentru a identifica cablul de date portului serial USB-RS485, în caz contrar, software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectat și comunicat corect. Vă rugăm să întrebați Box Optronics pentru driver.

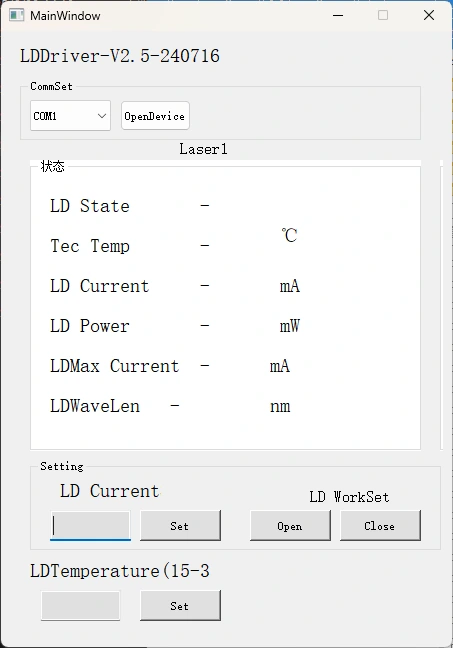

Pasul 5.Software de control: Box Optronics oferă comanda serială sau software-ul PC pentru controlați curentul LD și temperatura LD a modulului laser cu diodă cu pompă de 980 nm cu circuite de acţionare încorporate. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, accelerați unitatea curent lent la funcționarea inițială. Nu aplicați curent complet imediat.)
Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.
|
Nume |
Lungime de undă |
Putere de iesire |
Tipul fibrei |
Conector |
Dimensiune |
Protector pompa |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Pompă Sursă laser |
974: 974nm 976: 976 nm |
2H: 200mW 4H: 400mW 6H: 600mW Alte |
SM: Bună1060 PM: PM980 |
FA: FC/APC SA: SC/APC Alte |
M: Modul B: O bancă |
Null: fără P1: Protectie impotriva 1064nm P5: Protectie impotriva 1550nm |
de exemplu: BLD-976-6HSM-FA-MP1
(Informații pentru comandă: Modul laser cu diodă cu pompă de 980 nm cu încorporat Circuite de acționare, 976 nm, putere de ieșire 600 mW, cu fibră SM Hi1060, FC/APC conector, protecție împotriva luminii reflectate de 1064 nm, pachet modul).
* Echipat cu un protector de pompă, atenuarea puterii de ieșire este de 10–15%.
Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com
● Condiții de ofertă
(1) EXW:
Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.
(2) DAP:
Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.
● Condiții de plată
PayPal și T/T sunt disponibile.
Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)
Logistica internațională poate dura 3-5 zile lucrătoare.

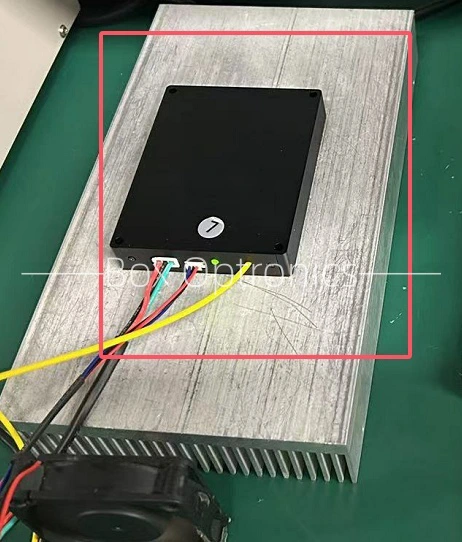

● Când utilizați modulul sursă de lumină pentru perioade îndelungate, asigurați-vă că luați în considerare disiparea căldurii și ventilația prin montarea modulului pe o căldură chiuveta.
● La pornire, asigurați-vă mai întâi că atât întrerupătorul de alimentare, cât și comutatorul cu cheie este în poziția „oprit”, apoi conectați sursa de alimentare. La oprire, mai întâi opriți comutatorul cu cheie; așteptați până când indicatorul lumina sa stins înainte de a deconecta sursa de alimentare. Niciodată direct întrerupeți alimentarea în timp ce echipamentul este în funcțiune.
● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumulare de praf și deteriorare la capătul feței.
● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Capaceți conectorii neutilizați cu capace de praf.
● Depozitaţi echipamentul într-un mediu uscat, fără umiditate.
● Perioada de garanție:
Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.
● Excluderi de la garanția gratuită:
În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:
(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.
(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.
(3) Daune fizice evidente cauzate de eroare umană.
(4) Dezasamblarea, modificarea sau repararea neautorizată.
(5) Etichete de garanție modificate sau incomplete de pe carcasă.
(6) Deteriorări sau pierderi în timpul transportului.
*disiparea căldurii pentru utilizare pe termen lung
