Sursă laser cu pompă Raman 1457nm

Cuprins

1. Introducere a Sursă laser cu pompă Raman 1457nm

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Accesorii standard

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

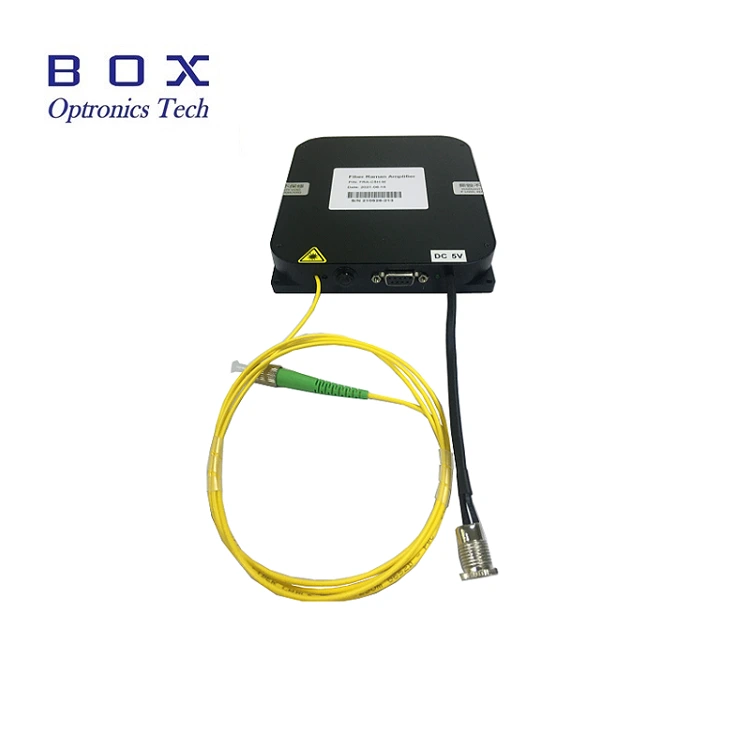

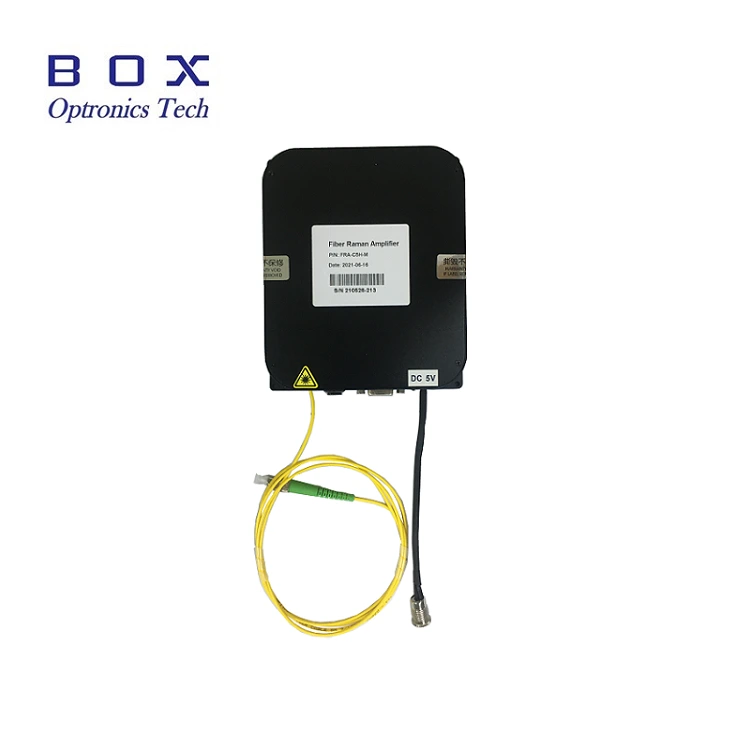

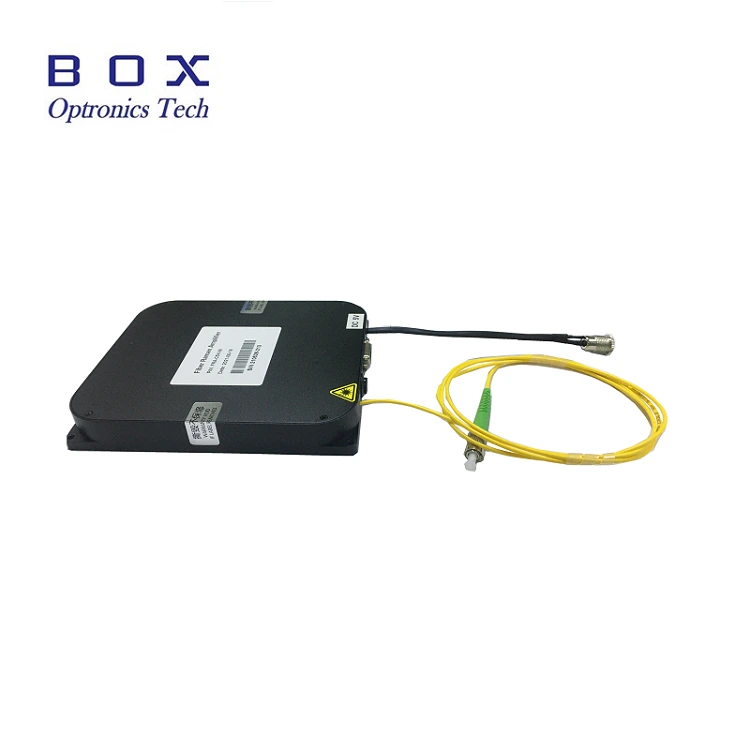

Introducere de produs

Aceasta este o sursă laser cu pompă Raman de 1457 nm cu o fibră Grătarul Bragg conceput pentru amplificatorul cu fibră Raman și amplificatorul cu fibră dopată Er, un circuit de acționare proiectat profesional și control TEC pentru a asigura siguranța funcționarea laserului, puterea de ieșire stabilă și spectrul. Poate fi furnizat într-un pachet desktop sau modular cu o interfață de comunicație RS-485 și software de monitorizare pentru integrarea sistemului. Putere de ieșire mare de 400 mW. Vă rugăm să utilizați cu tensiunea nominală, controlul temperaturii și umidității, asigură o căldură bună disipare, evitați suprasarcina de ieșire și contaminarea.

Produs Specificații

Caracteristicile produsului

● 400mW Putere mare de ieșire;

● Puterea și stabilitate spectrală;

● DB9 Comunicații feminine (RS485) pentru o integrare ușoară.

 Aplicații ale produsului

● Raman amplificator cu fibră;

● EDFA Amplificator cu fibră Er-droped.

Produs Detalii

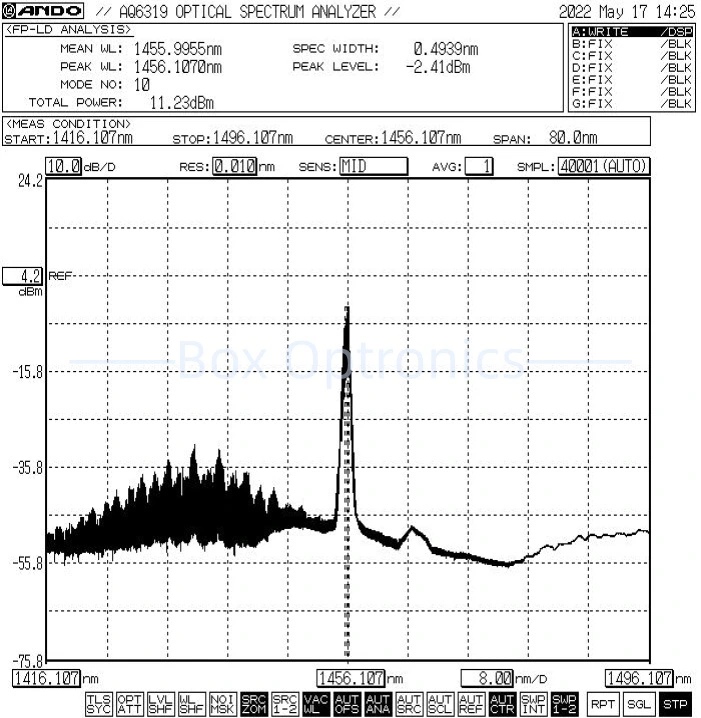

● Spectru tipic: 1457nm, toleranță +/-1.

● Accesorii standard

Operațiunea Pași

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă Pump Laser, USB cablu de date, adaptor de alimentare, raport de testare etc.

Pasul 2. Alimentare: Conectat la un DC sursă de alimentare comutată sau o sursă de alimentare reglată care corespunde puterii lor cerințele de aprovizionare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare furnizate conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capac de praf la conectorul de fibre sau flanșa, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare și daune.

Setp4.Conectați-vă la computerul gazdă: Utilizați cablul de date USB-RS485 DB9 pentru a conecta sursa laser Raman Pump de 1457 nm și calculatorul; computerul trebuie să instaleze mai întâi un driver de port serial dedicat identificați cablul de date portului serial USB-RS485, în caz contrar computerul gazdă software-ul și modulul sursei de lumină nu pot fi conectate corect și comunicat. Vă rugăm să întrebați Box Optronics pentru driver.

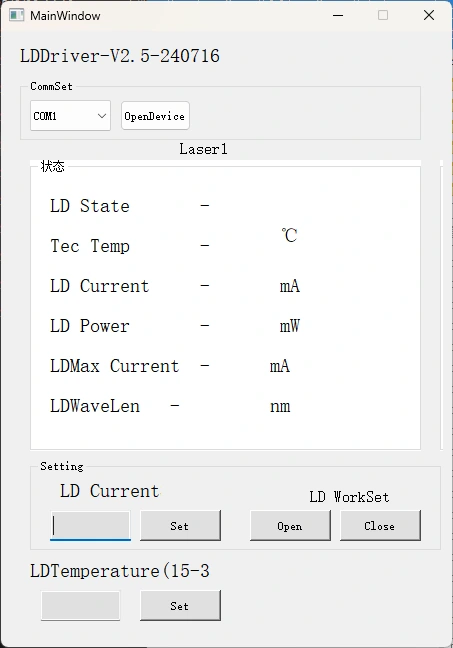

Pasul 5.Software de control: Box Optronics oferă comanda serială sau software-ul PC pentru controlați curentul LD și temperatura LD a laserului cu pompă Raman de 1457 nm Sursa. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de unitate la exploatare inițială. Nu aplicați curent complet imediat.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.

Comandă informaţii

de exemplu: BSLD-1457-4HSM-FA-M

(Informații de comandă: sursă laser cu pompă Raman de 1457 nm, ieșire de 400 mW putere, cu fibră SMF-28e, conector FC/APC, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10-15 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● Nu se recomandă introducerea sau îndepărtarea frecventă a fibrei optice conectori la intrare și la ieșire, pentru a preveni praful contaminare—care poate duce la pierderi de inserție crescute—sau arderea fețele de capăt ale conectorului de fibră.

● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Conectorii de fibră optică trebuie să fie acoperite cu capace de praf.

● Dacă fibra de ieșire trebuie conectată la o altă fibră, așa este se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; magazin într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
