Dioda laser DFB SM PM 1580nm

Cuprins

1. Introducerea diodei laser DFB SM PM de 1580 nm

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Informații de comandă

7. Fișa de date și fișa de testare

8. Termeni de ofertă și plată

9. Timpul de livrare

10. Note de operare

11. Asigurarea calității și serviciul post-vânzare

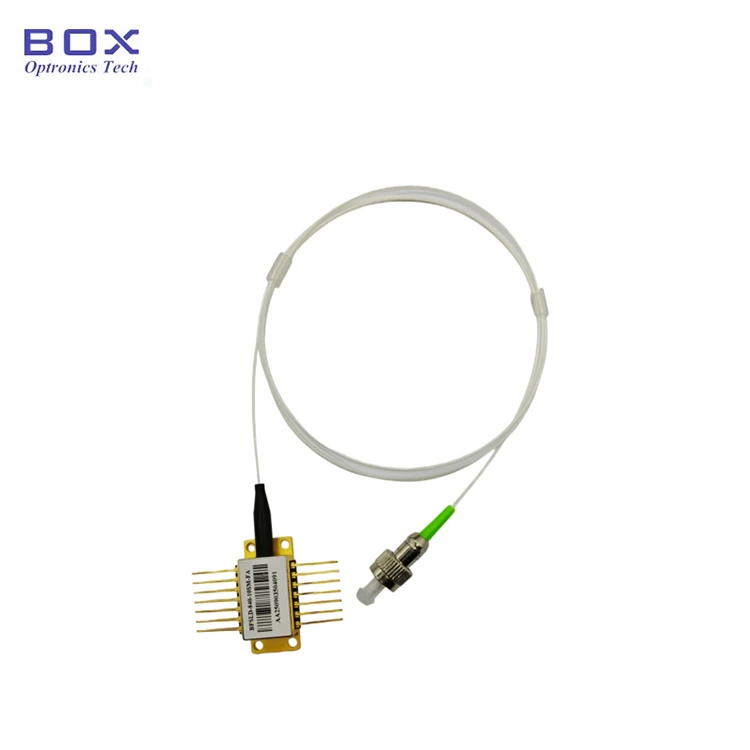

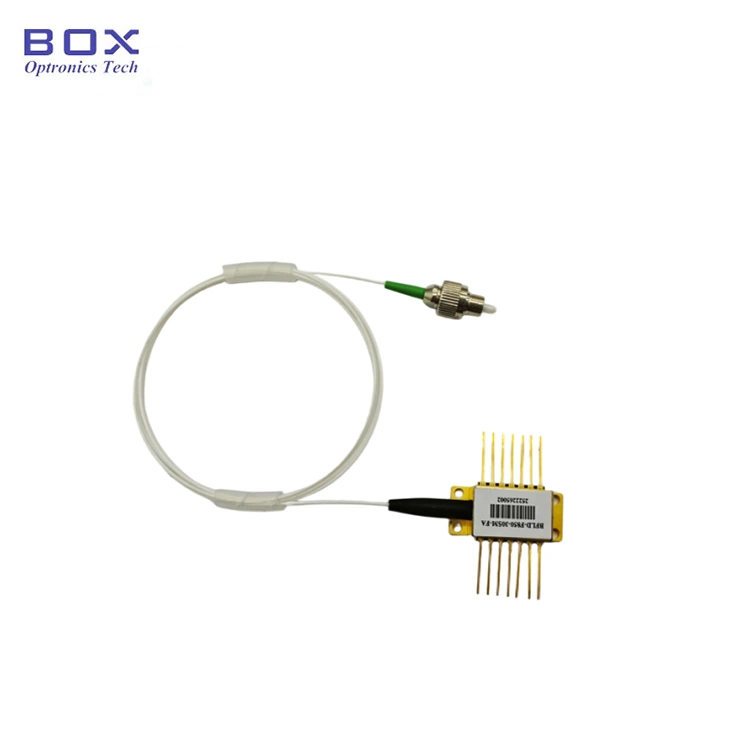

Introducere produs-1580nm DFB SM PM Dioda laser

Dioda laser 1580nm DFB SM PM dispune de un cip premium MQW DFB cu o lungime de undă centrală de 1580 nm (toleranță de ± 1 nm) și un raport tipic de suprimare a modului lateral de 40 dB. Proiectat cu curent de prag scăzut, consum redus de energie și fiabilitate ridicată, vine complet integrat cu un termistor, TEC și o diodă de monitorizare pentru o performanță stabilă continuă. Perfect potrivit pentru detectarea gazelor, testarea dispozitivelor pasive și aplicațiile de detectare prin fibră optică.

Specificații de produs-1580nm DFB SM PM Dioda laser

Caracteristici produs-1580nm DFB SM PM Dioda laser

● Laser cu feedback distribuit (DFB) Multi-Quantum Well (MQW);

● Pachet fluture cu 14 pini cu stabilitate ridicată;

● Termistor integrat, TEC si fotodioda monitor;

● Curent de prag scăzut și consum redus de energie;

● Tipul de fibră poate fi fibră SMF-28e sau PM.

Aplicații de produs-1580nm DFB SM PM Dioda laser

● Senzor fibră optică;

● Sursa de lumina pentru testare si masurare;

● Sisteme de detectare a gazelor;

● Testarea dispozitivelor optice pasive;

● Comunicatii prin fibra optica.

Detalii produs-1580nm DFB SM PM Dioda laser

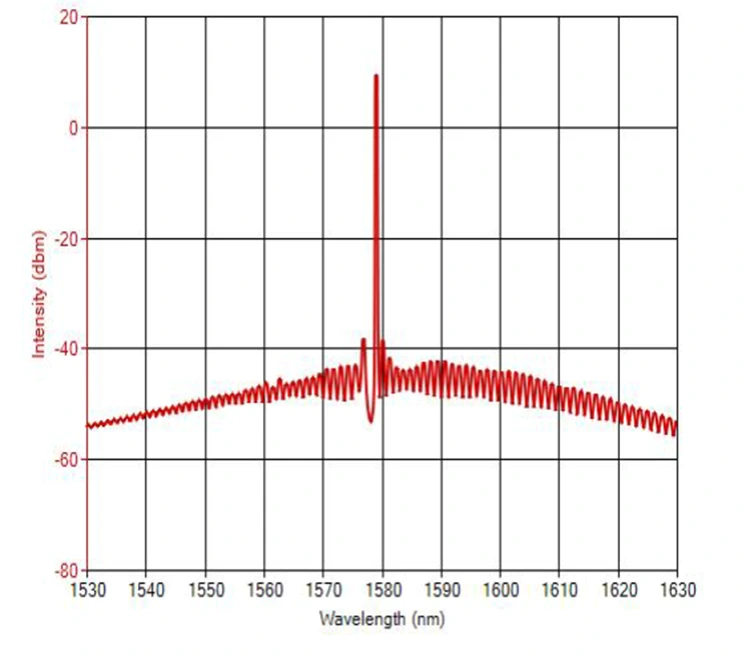

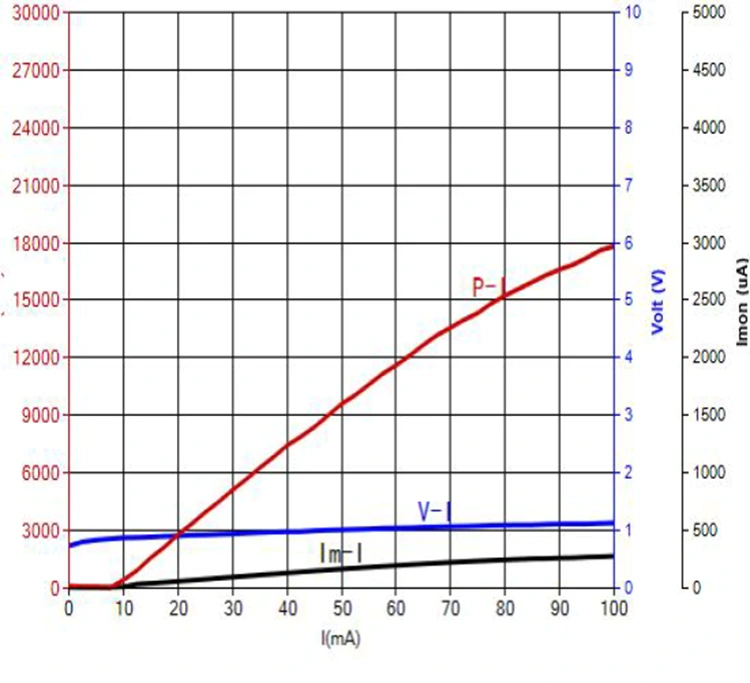

● Spectrul tipic și PIV: 1580nm 10mW, toleranță WL +/-1nm.

● Desen pachet și definiție PIN-OUT (unitate: mm) -1580nm DFB SM PM Dioda laser

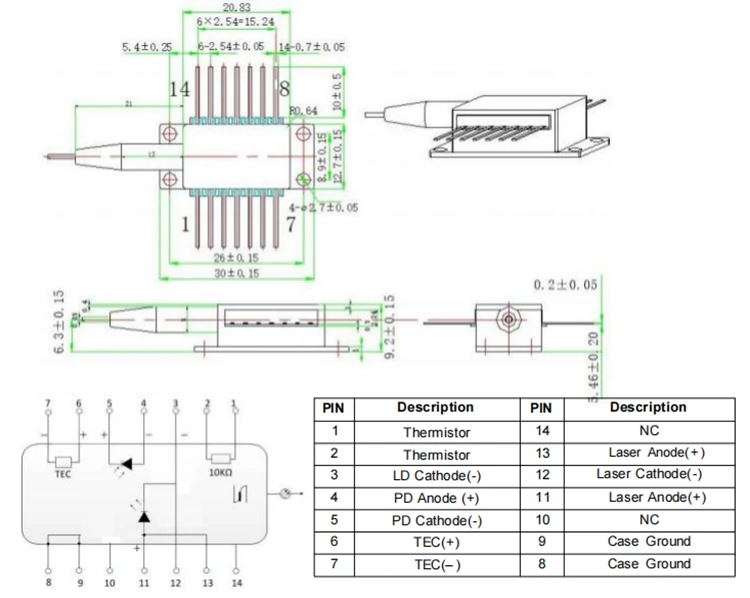

>>>Type 1 pin-out

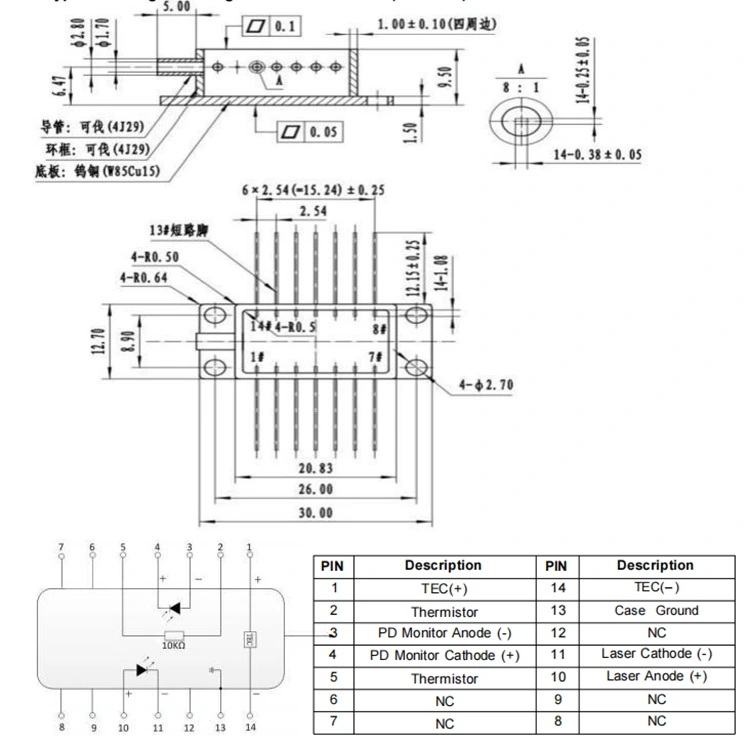

>>>Type 2 pin-out

Informații de comandă-1580nm DFB SM PM Dioda laser

de exemplu: BFLD-1580-10SM-FA2
(Informații de comandă: diodă laser 1580nm DFB, pachet fluture cu 14 pini, putere de ieșire 10mW, cu fibră SM, conector FC/APC, tip 2 pin-out).

Fișă tehnică și fișă de testare-1580nm DFB SM PM Dioda laser

Fișa cu date

Foaia de testare

Conditii de oferta si plata-1580nm DFB SM PM Laser Diode

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Timp de livrare-1580nm DFB SM PM Dioda laser

Producție: 10 zile lucrătoare. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internationala: 3-5 zile lucratoare.

Note de operare-1580nm DFB SM PM Dioda laser

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din soclu, nu aplicați presiune și nu trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitivele echipate cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipire nu trebuie să depășească 10 secunde. O atenție deosebită trebuie acordată următoarele: în timpul procesului de lipit, dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie împământat corespunzător.

● Înainte de a porni dispozitivul, mai întâi activați răcitorul și apoi aplicați puterea în trepte mici pentru a preveni supraîncălzirea sau supraîncărcarea cipulului.

Asigurarea calității și serviciul post-vânzare-1580nm DFB SM PM Dioda laser

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, se vor oferi servicii gratuite de reparații sau înlocuiri pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de o eroare umană.

(4) Dezasamblare, modificare sau reparare neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Daune sau pierderi în timpul transportului.
