Dioda laser Fluture DFB 1567nm

Cuprins

1. Introducerea 1567nm Dioda laser DFB Butterfly

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Dioda laser fluture DFB de 1567 nm cu multi-quantum structură bine DFB și pachet fluture cu 14 pini. Acesta integrează TEC și termistor, suportă SMF 28e monomod sau fibra de menținere a polarizării ieșire, cu o putere de ieșire tipică de 10 mW, temperatura de funcționare -20~+70℃, conformă RoHS. Notă ESD protecție și să nu depășească valorile maxime absolute.

Produs Specificații

Caracteristicile produsului

● Multi-Quantum Laseruri cu feedback distribuit (DFB) Well (MQW);

● Fibră tipul poate fi fibră SMF-28e sau PM;

● 14 pini pachet fluture cu stabilitate ridicată;

● Stabil 10mW ieșire, SMSR ridicat și izolare optică bună.

Aplicații ale produsului

● Senzor cu fibră optică;

● Sursa de lumina;

● Monoxid de carbon CO gaz sesizarea;

● Discurs mediu și lung sisteme de comunicare și testare prin fibră.

1. Detalii produs-1567nm DFB Butterfly Laser Diode

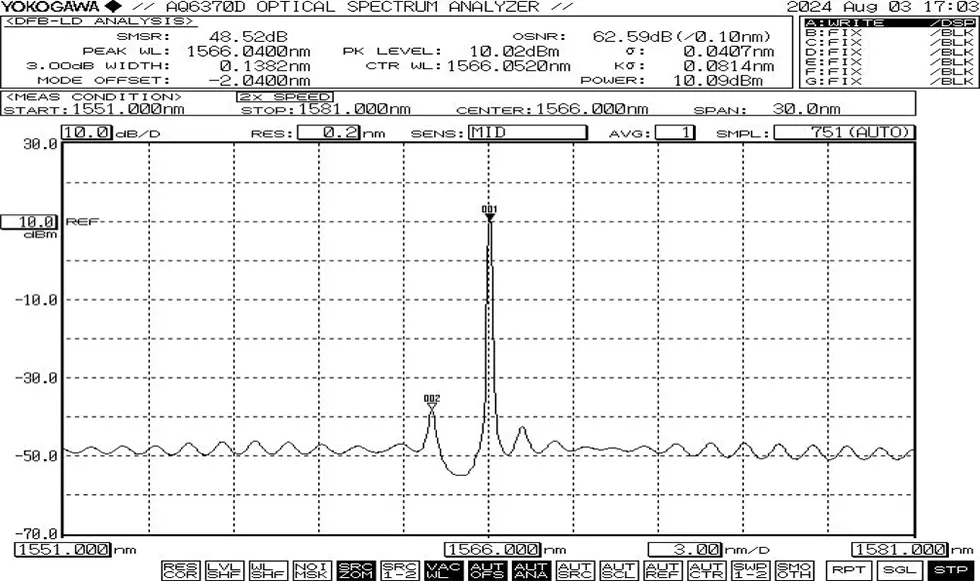

Spectru tipic: 1567nm, +/-1nm toleranță WL.

● Desenul pachetului și definiția PIN-OUT (unitate: mm) -1567nm DFB Butterfly Dioda laser

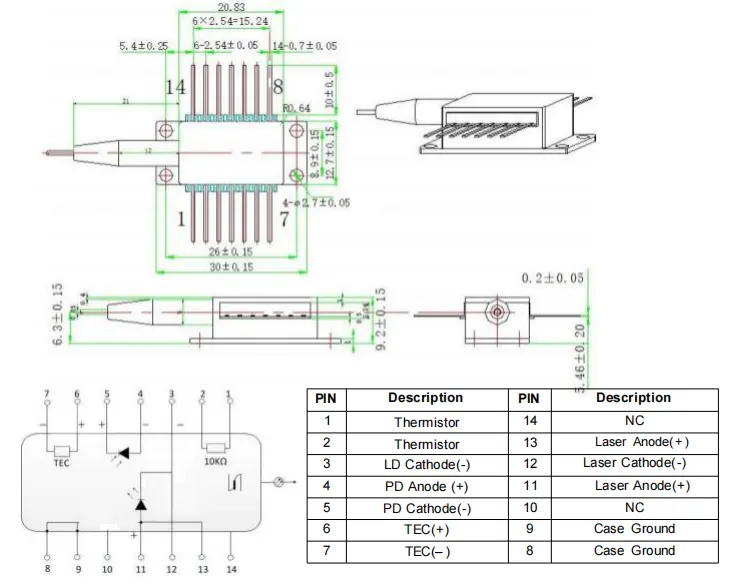

>>>Type 1 pin-out

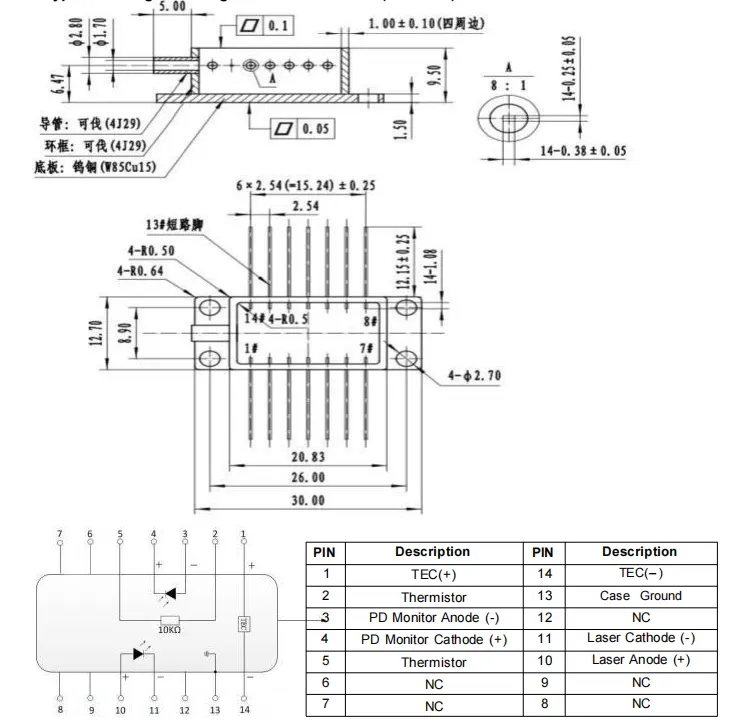

>>>Type 2 pin-out

Comandă informaţii

de exemplu: BFLD-1567-10SM-FA

(Informații pentru comandă: Diodă laser DFB Butterfly 1567nm, fluture cu 14 pini pachet, putere de ieșire de 10 mW, cu fibră SM, conector FC/APC, tip 1 pin-out).

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Note

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; face nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Acest dispozitiv este sensibil la electrostatic; prin urmare, respectarea strictă la măsuri de protecție antistatică este necesară în timpul ambalării, transport și utilizare. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiuni de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitiv (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unui dispozitiv antistatic curea de mână).

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipire nu trebuie depășește 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Deosebit trebuie acordată atenție următoarelor: în timpul procesului de lipire, cel dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie corespunzător împământat.

● Înainte de a porni toate componentele, mai întâi activați răcitorul și apoi continuați cu pașii de pornire progresivă pentru a preveni supraîncălzirea cipului și suprasarcina.

2. Asigurarea calității și serviciul post-vânzare-1567nm DFB Butterfly Laser Diodă

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
