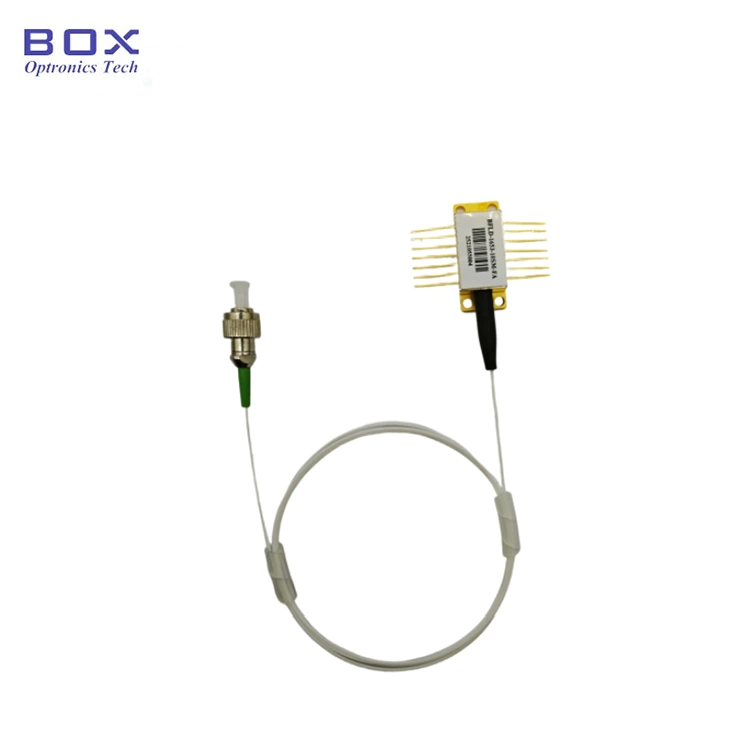

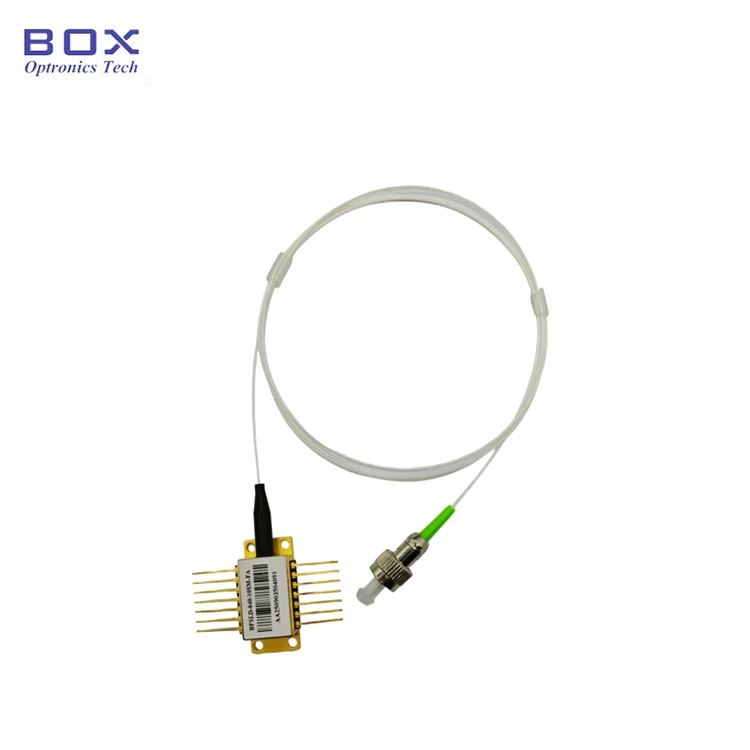

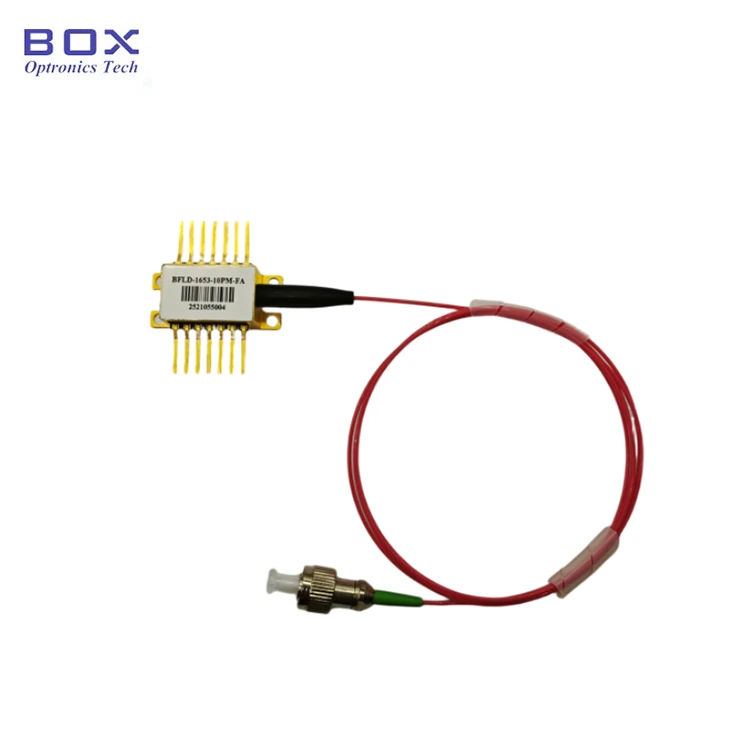

Diodă laser DFB de 1574 nm pentru detectarea CO2

Prezentare generală a produsului - Diodă laser DFB de 1574 nm pentru detectarea CO2

Dioda laser DFB de 1574 nm pentru detecția CO2 oferă o putere optică de ieșire de 10 mWor 20 mW prin fibră monomod sau fibră care menține polarizarea cu un conector FC/APC.

Dispunând de o lățime de linie spectrală îngustă de 3MHz tipică (FWHM) și un raport mare de suprimare a modului lateral de ≥35dB (40dB tipic), laserul DFB oferă puritatea spectrală și precizia lungimii de undă necesare pentru spectroscopia de absorbție cu laser cu diodă reglabilă (TDLAS) și alte tehnici de detecție a gazelor de înaltă rezoluție.

Găzduit într-un pachet fluture standard cu 14 pini, cu două opțiuni de configurare a pinout, integrat cu un TEC, termistor, monitor PD și izolator. Laserul este compatibil cu plăcile standard de driver pentru laser fluture și design-urile de sistem.

Caracteristici cheie-Diodă laser DFB 1574nm pentru detectarea CO2

· Lungime de undă centrală: 1574 nm (interval 1573–1575 nm), potrivită cu linia de absorbție a gazului CO2

· Putere optică mare de ieșire: 10mW sau 20mW

· Lățime de bandă de modulație largă: 2,5GHz tipic (-3dB)

· Izolator optic încorporat: izolare ≥30dB

· Răcitor termoelectric integrat (TEC) și termistor de 10kΩ pentru stabilizarea lungimii de undă

· Coeficientul de temperatură al lungimii de undă: 0,09 nm/°C tipic (15°C până la 35°C)

· Coeficientul de curent al lungimii de undă: 0,01 nm/mA tipic pentru acordarea lungimii de undă

· Pachet fluture standard cu 14 pini, opțiuni de conectare tip 1 și tip 2

· Curentul de prag scăzut: 10mA~35mA

· Monitorizare fotodiodă integrată pentru monitorizarea puterii

Aplicații tipice-Diodă laser DFB 1574nm pentru detectarea CO2

· Detectarea și monitorizarea gazului CO2 pe baza spectroscopiei de absorbție cu laser cu diode reglabile (TDLAS)

· Spectroscopia de modulație a lungimii de undă (WMS) pentru detecția CO₂ de înaltă sensibilitate și urme de gaz

· Sisteme de detectare cu fibră optică bazate pe FBG și tehnici de măsurare interferometrică

· Echipamente de testare și măsurare a comunicațiilor cu fibră optică

· Analiza respirației și aplicații de detectare a gazelor biomedicale

· Cercetare și dezvoltare în laboratoare de fotonică și detecție optică

· Integrarea OEM în analizoare de gaze și instrumente de monitorizare a mediului

Specificații de produs-Diodă laser DFB 1574nm pentru detectarea CO2

Evaluări maxime absolute

Caracteristici electro-optice (T = 25°C Temperatura laser)

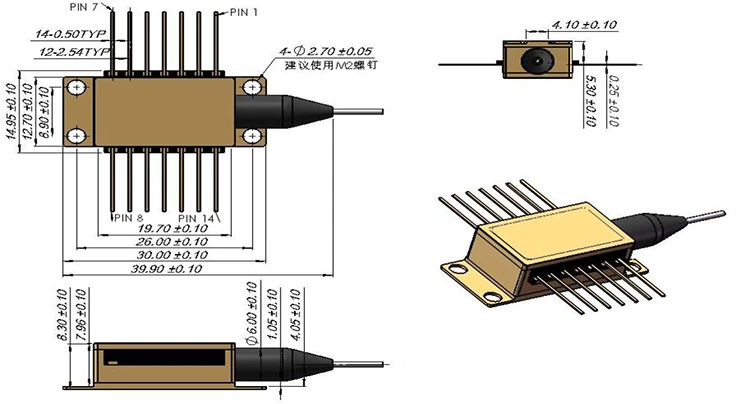

Definiție pachet și pin -Diodă laser DFB de 1574 nm pentru detectarea CO2

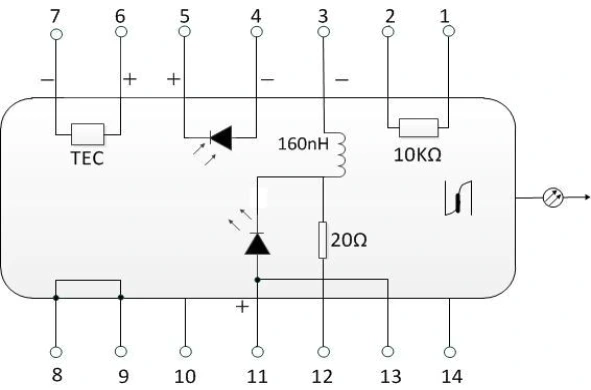

Configurație tip 1 pin

Configurație tip 2 pin

Informații de comandă

Nomenclatura modelului

BFLD - XXXX - XX - XX - XX X

Exemplu: BFLD-1574-20PM-FA2

Întrebări frecvente (FAQ) - Diodă laser DFB de 1574 nm pentru detecția CO2

Î: Cum îmbunătățește TEC integrat performanța de detectare a CO2?

R: TEC integrat și termistorul stabilizează temperatura cipului laser, minimizând lungimea de undă și deviația puterii de ieșire. Deoarece lungimea de undă a laserului DFB depinde de temperatură, controlul termic precis ajută la menținerea alinierii cu caracteristica țintă de absorbție a CO₂. TEC asigură ajustarea grosieră a lungimii de undă, în timp ce reglarea fină a lungimii de undă poate fi realizată prin modularea curentului de injecție.

Î: De ce este important un izolator optic încorporat pentru sistemele de detectare a gazelor?

R: Izolatorul optic încorporat reduce feedback-ul optic cauzat de reflexiile de la conexiunile de fibră și componentele optice. Acest lucru îmbunătățește stabilitatea ieșirii laserului și reduce sensibilitatea la perturbațiile optice externe, ceea ce este deosebit de important pentru sistemele de detectare a gazelor TDLAS și WMS de înaltă sensibilitate.

Î: Pot obține o lungime de undă personalizată pentru o altă specie de gaz?

R: Da, Box Optronics oferă surse laser DFB la lungimi de undă optimizate pentru diferite aplicații de detectare a gazelor, inclusiv, dar fără a se limita la CO2 (1574nm), CH4 (1653nm), H2O (1392nm) și O2 (760nm). De asemenea, acceptăm lungimile de undă ale canalelor CWDM și DWDM pentru aplicații de comunicare. Contactați-ne cu cerințele dumneavoastră specifice privind lungimea de undă, iar echipa noastră de ingineri va analiza fezabilitatea.

Î: Ce circuite de acționare și control sunt necesare pentru acest laser?

R: Laserul DFB de 1574 nm necesită un driver de diodă laser cu limitare adecvată a curentului, controler de temperatură pentru TEC integrat și, opțional, o intrare de modulație pentru scanarea lungimii de undă în aplicațiile TDLAS. Fotodioda monitorului poate fi folosită pentru controlul automat al puterii (APC).
