Dioda laser DFB BTF 1532nm

Cuprins

1. Introducerea 1532nm Dioda laser DFB BTF

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Diodă laser DFB BTF de 1532 nm cu lungime de undă centrală 1532.68nm (ITU CH56), putere optică de ieșire 10mW. TEC și termistor încorporate permite o funcționare stabilă. În timpul funcționării, conectați corect în conformitate cu definirea pin-out, controlul curentului de conducere și a temperaturii în limitele nominale interval și evitați deteriorarea ESD și funcționarea la supratensiune.

Produs Specificații

Caracteristicile produsului

● Fluture pachet, TEC incorporat;

● Temperatura largă fiabilitate; 

● Înalt fiabilitate, răspuns rapid, stabilitate bună.

Aplicații ale produsului

● C2H2 Acetilenă gazoasă sesizarea; 

● Fibră optică Comunicare și transmisie fotonică cu microunde;

● Telemetru cu laser.

Produs Detalii

● Spectru tipic: 1532,68 nm, toleranță la lungime de undă +/-0,5 nm.

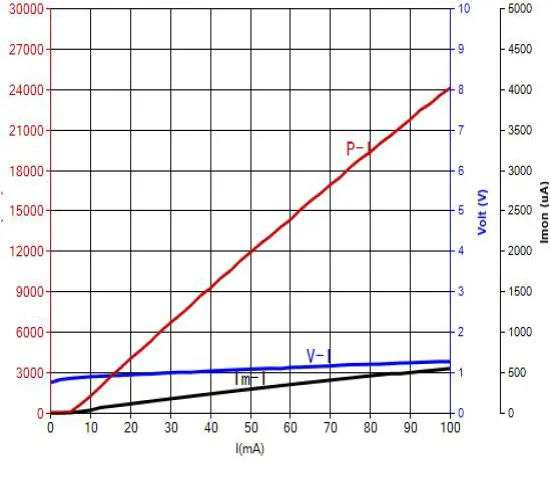

● PIV-1532nm 10mW DFB BTF Laser Diodă

● FAQ-1532nm DFB BTF Dioda laser

(1) Ce este pachetul BTF?

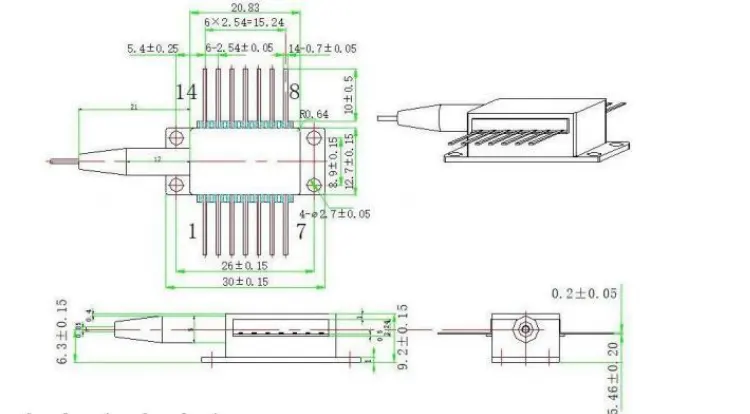

--Pachetul BTF (Butterfly) este pachetul standard fluture cu 14 pini, cel mai popular format de ambalare de calitate industrială din optoelectronică industrie. Acest pachet integrează cipul laser, controlul temperaturii TEC, termistor și fotodiodă, oferind ermeticitate și termică excelente performanța managementului. Nu există nicio diferență esențială față de standard ambalaj fluture; „BTF” este folosit în mod obișnuit ca abreviere pentru „fluture” în produs denumirea.

(2) Ce moduri de conducere acceptă acest produs?

--Dioda laser DFB BTF de 1532 nm acceptă undă continuă (CW) operare. Se recomandă o sursă de curent constant cu zgomot redus (prag curent aproximativ 5-20mA, curent de operare 50-90mA), împreună cu un TEC controler pentru stabilizarea temperaturii (setat de obicei la 25℃).

(3) Este disponibilă testarea eșantionului?

--Testarea probelor și producția de probă în volum mic sunt acceptate. Pentru achiziții în vrac, oferim prețuri de volum și cotații pe niveluri.

Comandă informaţii

de exemplu: BFLD-CH56-10SM-FA

(Informații de comandă: Diodă laser 1532nm DFB BTF, putere de ieșire 10mW, cu Fibră SM, conector FC/APC, tip 1 pin-out).

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Note

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; face nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Acest dispozitiv este sensibil la electrostatic; prin urmare, respectarea strictă la măsuri de protecție antistatică este necesară în timpul ambalării, transport și utilizare. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiuni de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitiv (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unui dispozitiv antistatic curea de mână).

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Înainte de a porni toate componentele, mai întâi activați răcitorul și apoi continuați cu pașii de pornire progresivă pentru a preveni supraîncălzirea cipului și suprasarcina.

● În timpul procesului de pornire, nu aplicați niciodată un curent ridicat direct, așa cum acest lucru riscă să deterioreze cipul. În schimb, porniți dispozitivul la un nivel curent aproape de pragul cipului și apoi crește treptat curentul în mic crește până la atingerea nivelului dorit.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
