840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Cuprins

1. Introducerea sursei de lumină de bandă largă SLD 840nm 10mW 40nm

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Conditii de oferta si plata

10. Timp de livrare

11. Note de operare și întreținere

12. Asigurarea calității și serviciul post-vânzare

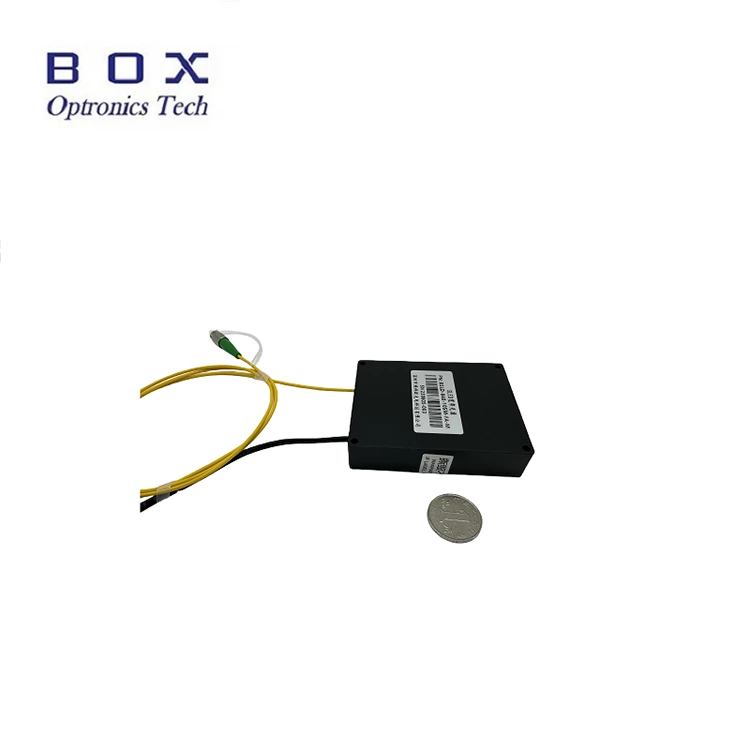

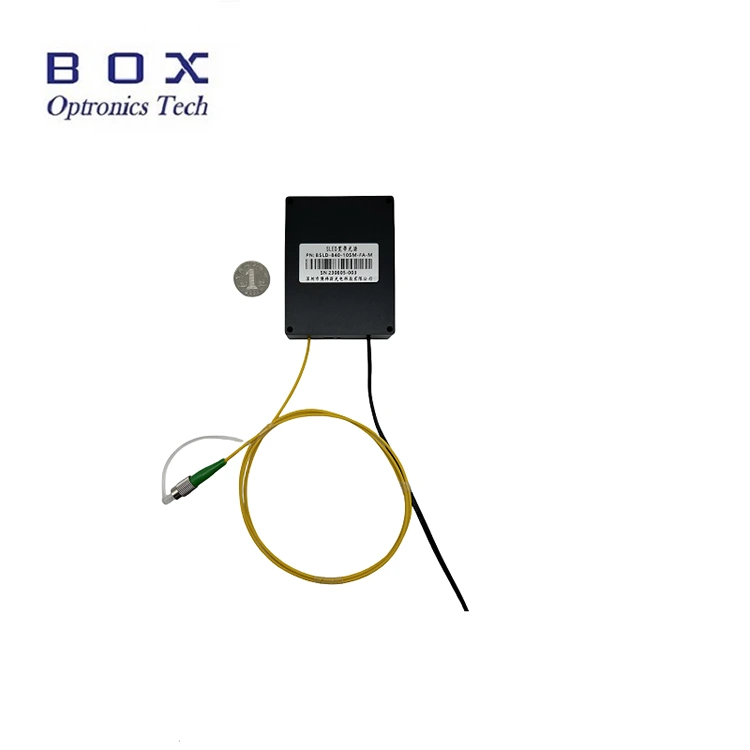

Introducere produs-840nm 10mW 40nm SLD sursă de lumină în bandă largă

Aceasta este o sursă de lumină de bandă largă SLD de 840 nm, 10 mW și 40 nm, care adoptă tehnologia cu diode superluminiscente, cu putere de ieșire mai mare de 10 mW, lățime de bandă -3 dB peste 40 nm, spectru plat, ondulație scăzută și stabilitate excelentă pe termen lung.

Suportă configurații de bancă cu ecran tactil și modulare cu o interfață de comunicație RS-485 și software de monitorizare pentru integrarea sistemului. Potrivit pentru detectarea fibrelor și imagistica medicală. Vă rugăm să conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt.

Specificații de produs-840nm 10mW 40nm SLD sursă de lumină în bandă largă

Caracteristici de produs-840nm 10mW 40nm SLD sursă de lumină în bandă largă

Ondulări spectrale scăzute; l

spectru plat;

Comunicații DB9 Female(RS485) pentru o integrare ușoară;

Putere de ieșire personalizată și tip de fibră.

Aplicații de produs-840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Detecție prin fibră optică;

Imagistica medicală;

Tomografia cu coerență optică (OCT).

Detalii produs-840nm 10mW 40nm SLD sursă de lumină în bandă largă

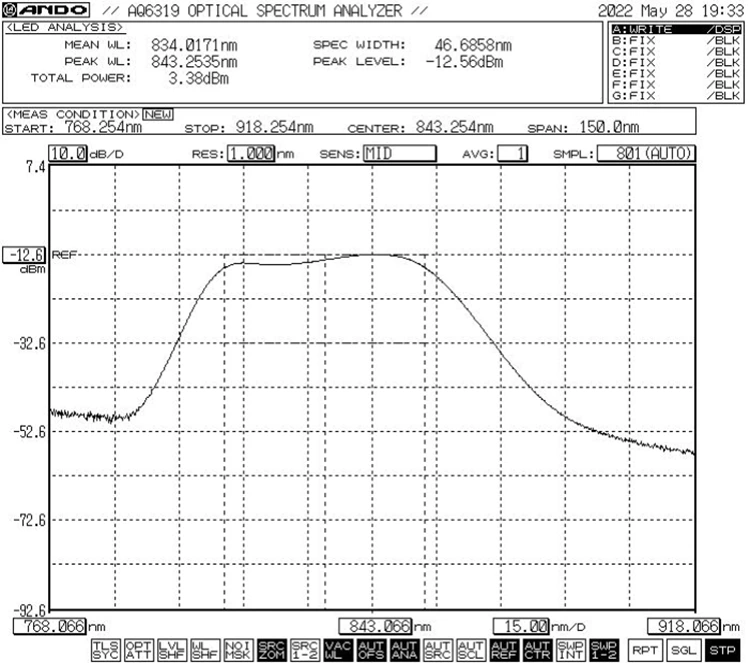

Spectru tipic: -3dB lățime de bandă Min.40nm / Typ.45nm

Dimensiune (mm)

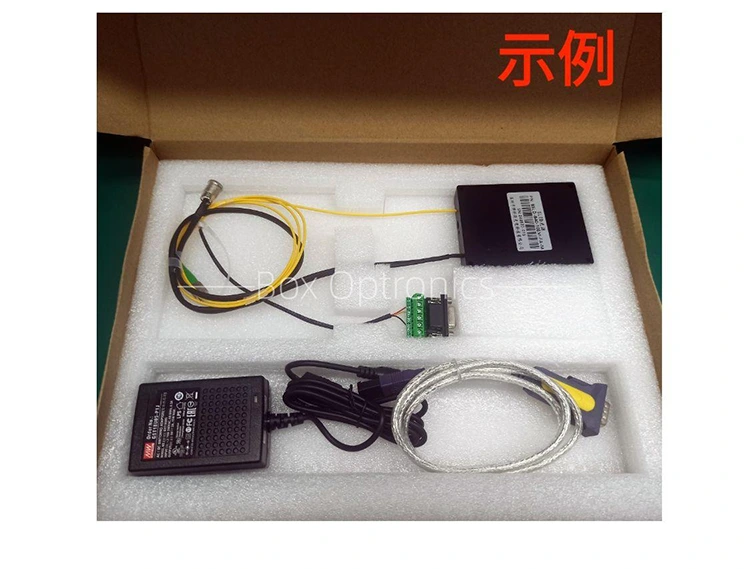

Accesorii standard

Pași de funcționare-840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Pasul 1. Dezambalarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă de lumină SLED, cablul de date USB, cablul portului verde, adaptorul de alimentare, raportul de testare etc.

Pasul 2. Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.

Setp4. Conectați-vă la computerul gazdă: utilizați cablul Green Port și cablul de date USB-RS485 DB9 pentru a conecta sursa de lumină de bandă largă SLD de 840nm 10mW 40nm și computerul; computerul trebuie mai întâi să instaleze un driver de port serial dedicat pentru a identifica cablul de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

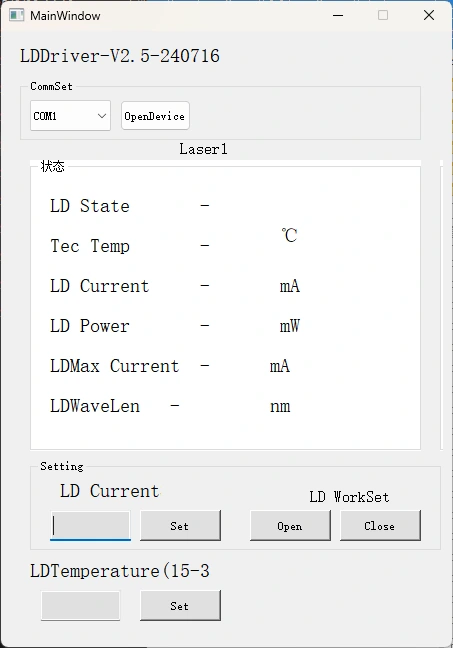

Pasul 5. Software de control: Box Optronics furnizează comanda serială sau software-ul PC pentru a controla curentul LD și temperatura LD a sursei de lumină de bandă largă 840nm 10mW 40nm SLD. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Informații de comandă-840nm 10mW 40nm SLD Broadband Light Source

de exemplu: BSLD-840-104SM-FA-M

(Informații de comandă: Sursă de lumină SLD Broadband 840nm 10mW 40nm, cu fibră SM Hi780, conector FC/APC, pachet modul, sursă de alimentare 5VDC).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă tehnică și fișă de testare-840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Fișa cu date

Foaia de testare

Condiții de ofertă și plată-840nm 10mW 40nm SLD Broadband Light Source

Condiții de cotație

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

(3) Altele

Condiții de plată

PayPal și T/T sunt disponibile.

Timp de livrare-840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Productie: 10 zile lucratoare. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internationala: 3-5 zile lucratoare.

Note de funcționare și întreținere-840nm 10mW 40nm SLD Broadband Light Sursă

Nu se recomandă introducerea sau îndepărtarea frecventă a conectorilor de fibră optică la capetele de ieșire, pentru a preveni contaminarea cu praf - care poate duce la pierderi de inserție crescute - sau arderea fețelor de capăt ale conectorului de fibră.

Curățați conectorii de fibră cu un șervețel fără scame și inspectați-l cu un detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt. Conectorii de fibră optică trebuie acoperiți cu capace de praf.

Dacă fibra de ieșire trebuie conectată la o altă fibră, se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; depozitați într-un loc uscat.

Asigurarea calității și serviciul post-vânzare-840nm 10mW 40nm SLD Sursă de lumină în bandă largă

Perioada de garantie:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

Excluderi de la garanția gratuită:

În perioada de garanție gratuită, se vor oferi servicii gratuite de reparații sau înlocuiri pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de o eroare umană.

(4) Dezasamblare, modificare sau reparare neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Daune sau pierderi în timpul transportului.
