Sursă de lumină SLED de bandă largă 840nm 20mW

Cuprins

1. Introducerea sursei de lumină SLED de bandă largă de 840nm 20mW

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Accesorii standard

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Conditii de oferta si plata

10. Timp de livrare

11. Note de operare și întreținere

12. Asigurarea calității și serviciul post-vânzare

Introducere de produs

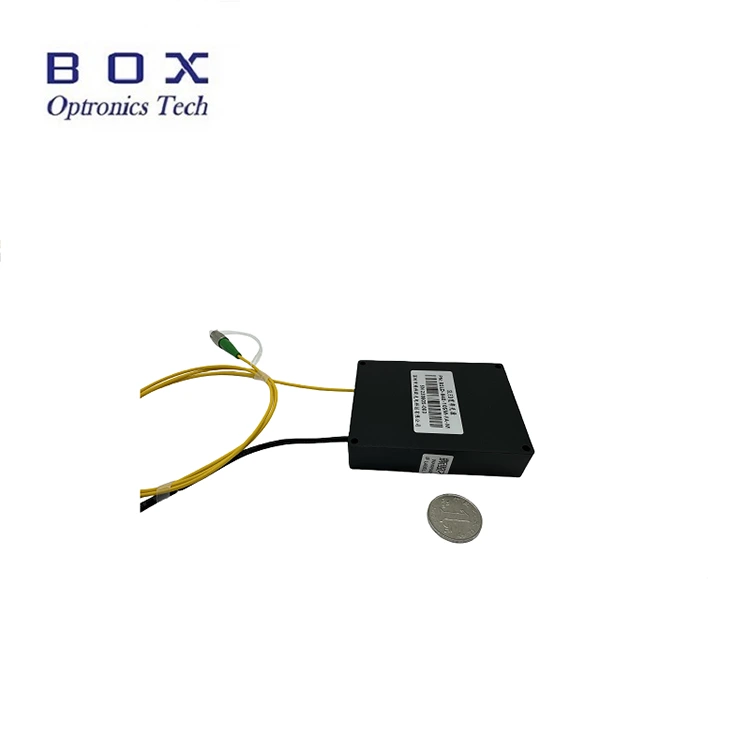

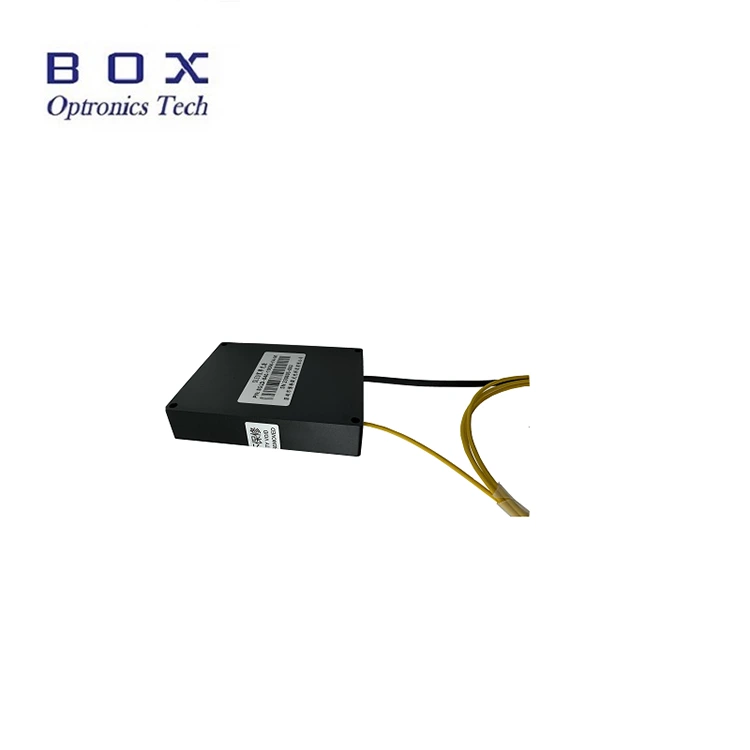

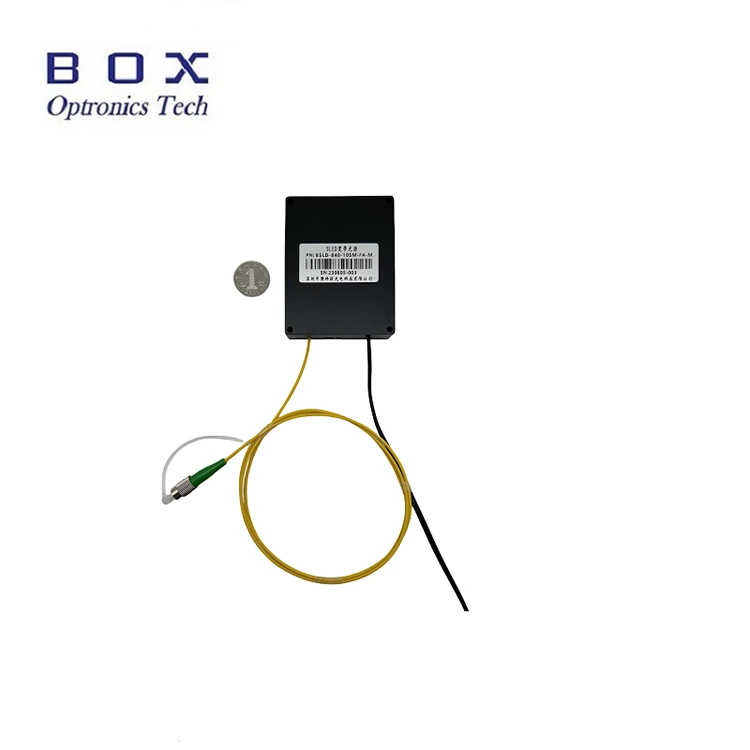

Aceasta este o sursă de lumină SLED de bandă largă de 840 nm, 20 mW, care adoptă tehnologia cu diode superluminiscente, cu putere de ieșire peste 20 mW, lățime de bandă -3 dB peste 45 nm, spectru plat, ondulație scăzută și stabilitate excelentă pe termen lung. Suportă configurații benchtop și modulare cu interfață de comunicație și software de monitorizare pentru integrare industrială și medicală. Potrivit pentru OCT industrial, detecție de fibre și imagistică medicală. Vă rugăm să utilizați cu tensiunea nominală, controlul temperaturii și umidității, asigurați-vă o bună disipare a căldurii, evitați suprasarcina de ieșire și contaminarea.

Specificațiile produsului

Caracteristicile produsului

● Ondulări spectrale scăzute;

● Putere de iesire mare de 20mW;

● Configurații duale modul/benchtop cu monitorizare a comunicațiilor pentru o integrare ușoară;

● Suportă personalizarea fibrelor SM/PM pentru a se potrivi diferitelor sisteme optice.

Aplicații ale produsului

● OCT industrial;

● OCT oftalmic;

● Calibrarea dispozitivelor cu fibre și sistemele de testare a componentelor pasive.

Detalii despre produs

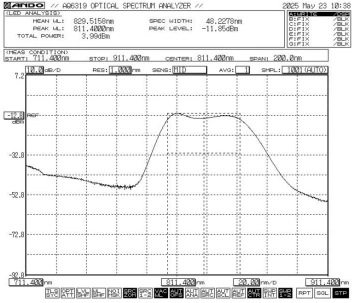

● Spectru tipic: -3dB Lățime de bandă Min.45 / Typ.48

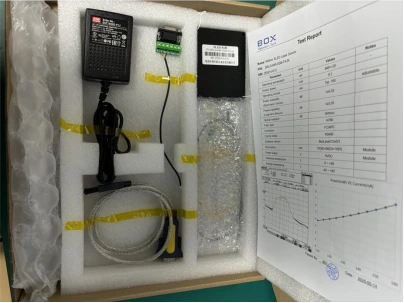

● Accesorii standard

Etapele operației

Pasul 1.Dezambalarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă de lumină SLED, cablul de date USB, cablul portului verde, adaptorul de alimentare, raportul de testare etc.

Pasul 2.Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)

Pasul 3.Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.

Setp4.Conectați-vă la computerul gazdă: utilizați cablul Green Port și cablul de date USB-RS485 DB9 pentru a conecta sursa de lumină de bandă largă SLED de 840 nm 20 mW și computer; computerul trebuie mai întâi să instaleze un driver de port serial dedicat pentru a identifica cablul de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

Pasul 5.Software de control: Box Optronics oferă software-ul de comandă în serie sau PC pentru a controla curentul LD și temperatura LD a sursei de lumină SLED de bandă largă de 840nm 20mW. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)

Pasul 6.După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Informații de comandă

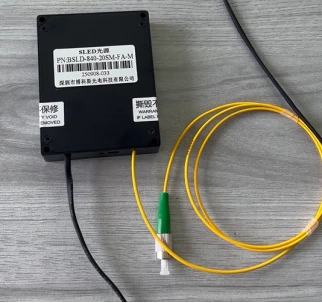

de exemplu: BSLD-840-205SM-FA-M

(Informații de comandă: 840nm 20mW SLED Broadband Light Source, -3dB lățime de bandă în jur de 50nnm, cu fibră SM CS 780, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Conditii de oferta si plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și întreținere

● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumularea de praf și deteriorarea părții laterale.

● Curăţaţi conectorii de fibre cu un şerveţel care nu lasă scame şi inspectaţi cu un detector de capăt de fibre înainte de conectare. Conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt. Capaceți conectorii neutilizați cu capace de praf.

● Depozitaţi echipamentul într-un mediu uscat, fără umiditate.

Asigurarea calității și serviciul post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
