Dioda SLD 840nm 10mW 35nm BW

Cuprins

1. Introducerea diodei SLD 840nm 10mW 35nm BW

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Exemplu de ambalare

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și serviciul post-vânzare

Introducere de produs

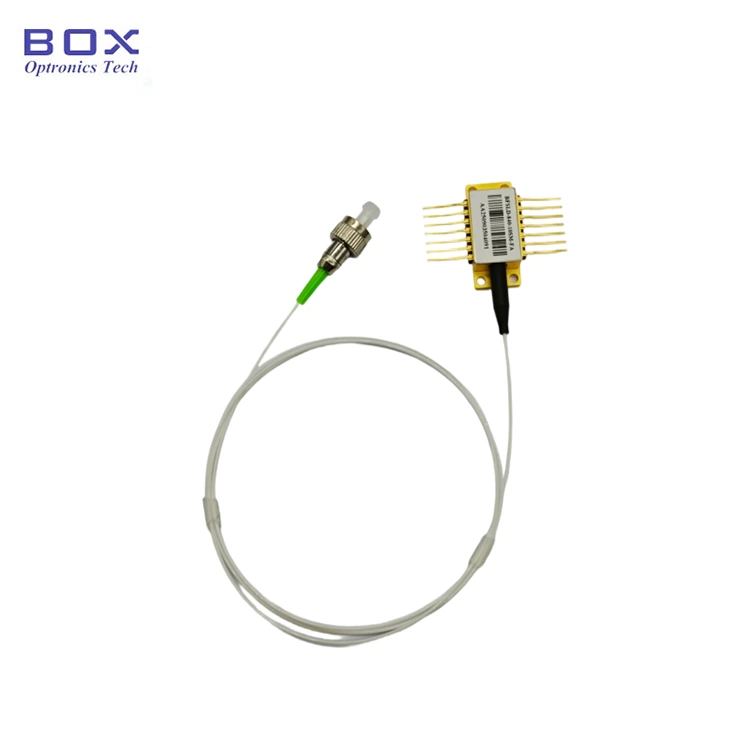

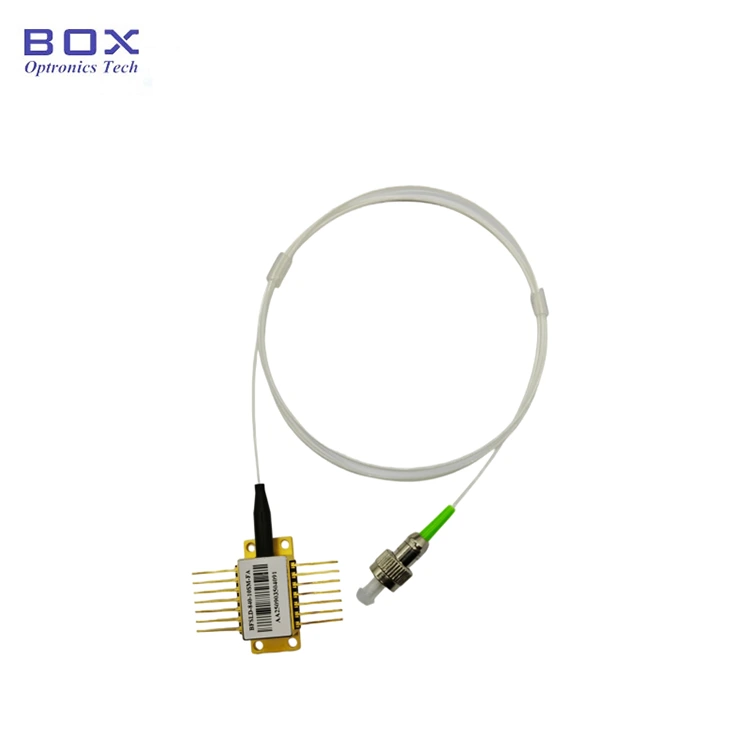

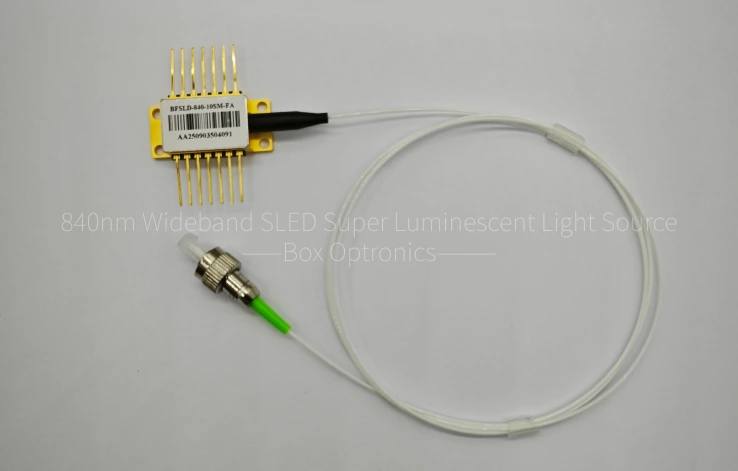

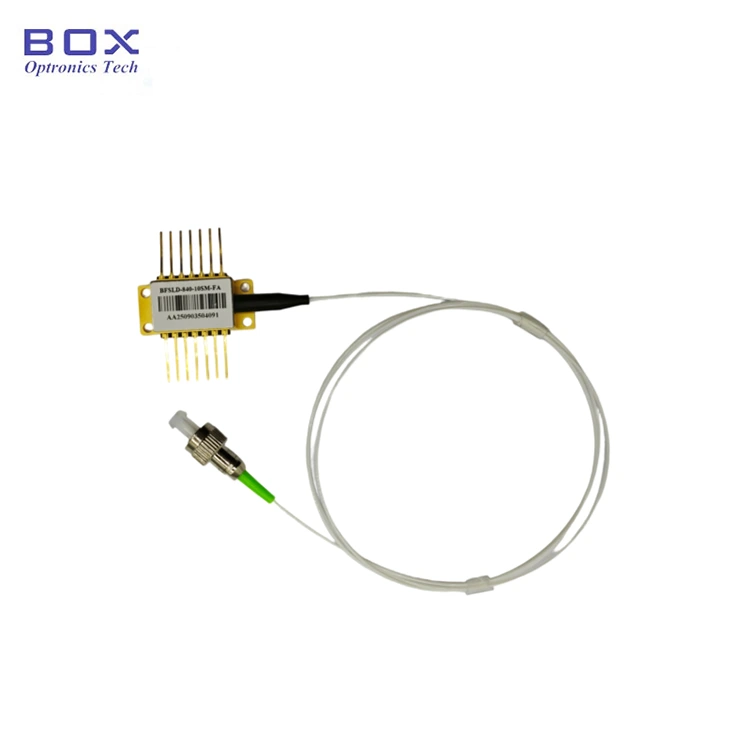

Aceasta este o diodă super luminiscentă SLED cu bandă largă de 840 nm cu un pachet fluture cu 14 pini. Are o putere de ieșire de până la 10 mW, o lățime de bandă de peste 35 nm și 3 dB și integrează TEC și termistor pentru un spectru stabil și neted. Potrivit pentru tomografia cu coerență optică (OCT). Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde.

Specificațiile produsului

Caracteristicile produsului

● Fibră SM sau fibră PM coadă;

● Putere mare de iesire de pana la 10mW;

● Pachet BTF cu 14 pini cu TEC.

Aplicații ale produsului

● Giroscoape cu fibră optică;

● Surse de lumină de bandă largă de laborator și test optic;

● Echipamente pentru tomografie cu coerență optică (OCT) și imagistică medicală.

Detalii despre produs

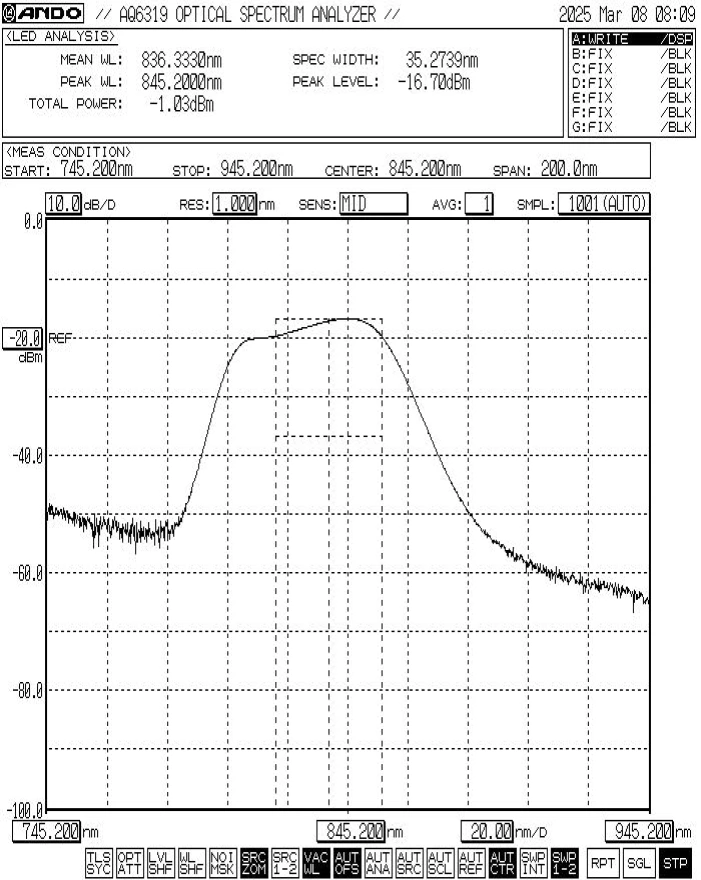

● Spectru tipic: -3dB lățime de bandă Min.30nm / Typ.35nm

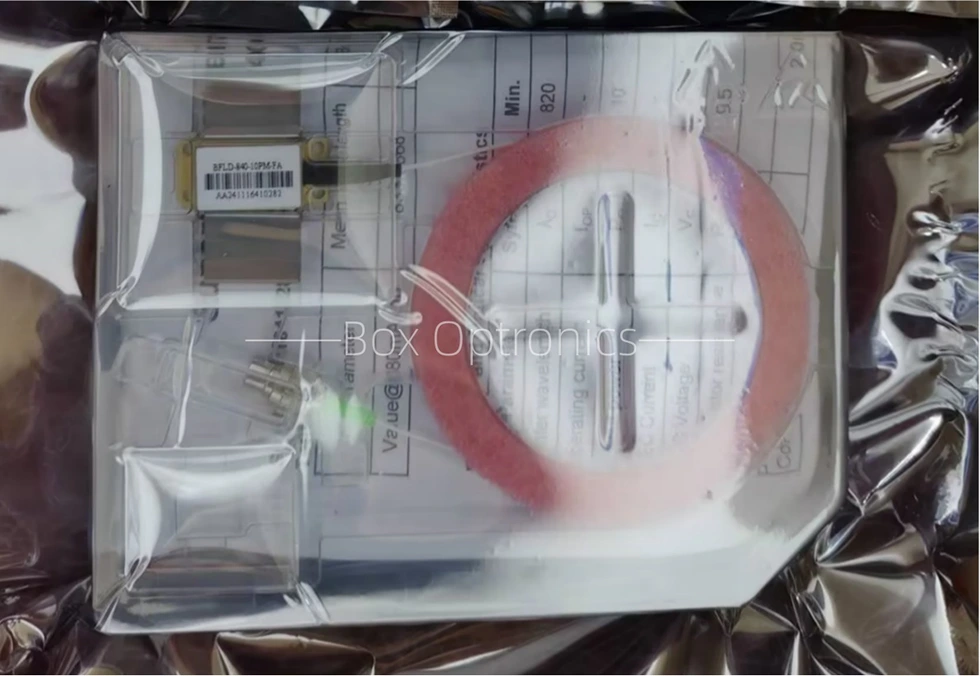

● Exemplu de ambalare

Dispozitiv autonom; fără driver încorporat (driver extern opțional).

Informații de comandă

de exemplu: BFSLD-840-103SM-FA

(Informații de comandă: Diodă SLD 840nm 10mW 35nm BW SLD, pachet fluture, lățime de bandă tipică -3dB 35nnm, cu fibră SM, conector FC/APC).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Conditii de oferta si plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Acest dispozitiv este sensibil la electrostatic; prin urmare, este necesară respectarea strictă a măsurilor de protecție antistatică în timpul ambalării, transportului și utilizării. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiunile de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitivului (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unei curele de mână antistatice).

● Verificați stabilitatea circuitului de funcționare al produsului pentru a preveni deteriorarea cauzată de curenții de impuls.

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din soclu, nu aplicați presiune și nu trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitivele echipate cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipire nu trebuie să depășească 10 secunde. O atenție deosebită trebuie acordată următoarelor: în timpul procesului de lipit, dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie împământat corespunzător.

● Când utilizați dispozitivul, respectați cu strictețe intervalele de tensiune și curent de funcționare specificate în fișa de date. Parametrii cheie – inclusiv Ith (curent de prag), Iop max (curent maxim de operare), Vop max (tensiune maximă de operare) și λc (lungime de undă centrală) – ar trebui să fie menționați în mod specific în raportul de testare furnizat la momentul expedierii. Notă: Operarea peste valorile nominale maxime absolute poate cauza deteriorarea permanentă a dispozitivului.

Asigurarea calității și serviciul post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
