Dioda laser SLED 1060nm 5mW

Cuprins

1. Introducerea diodei laser SLED de 1060nm 5mW

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Exemplu de ambalare

6. Informații de comandă

7. Fișă tehnică

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și serviciul post-vânzare

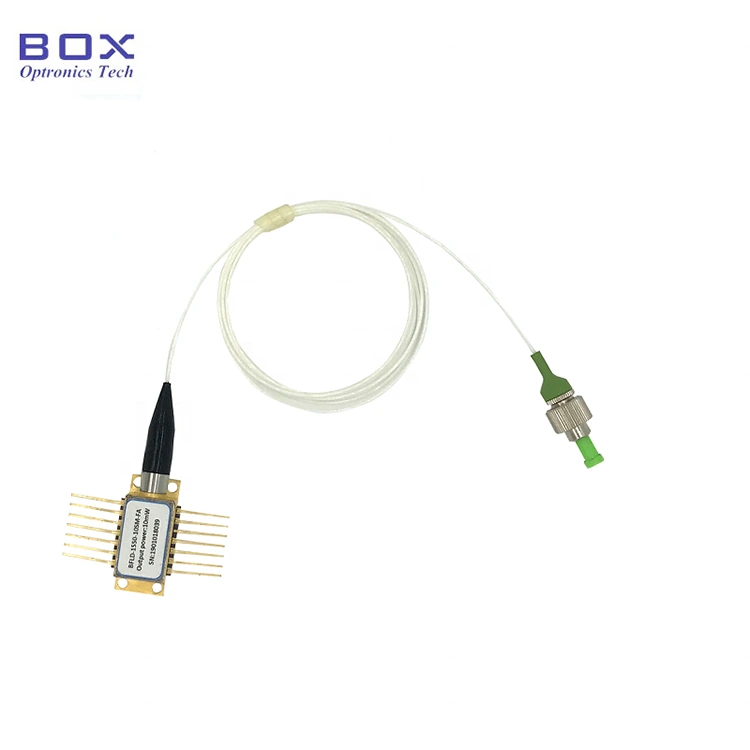

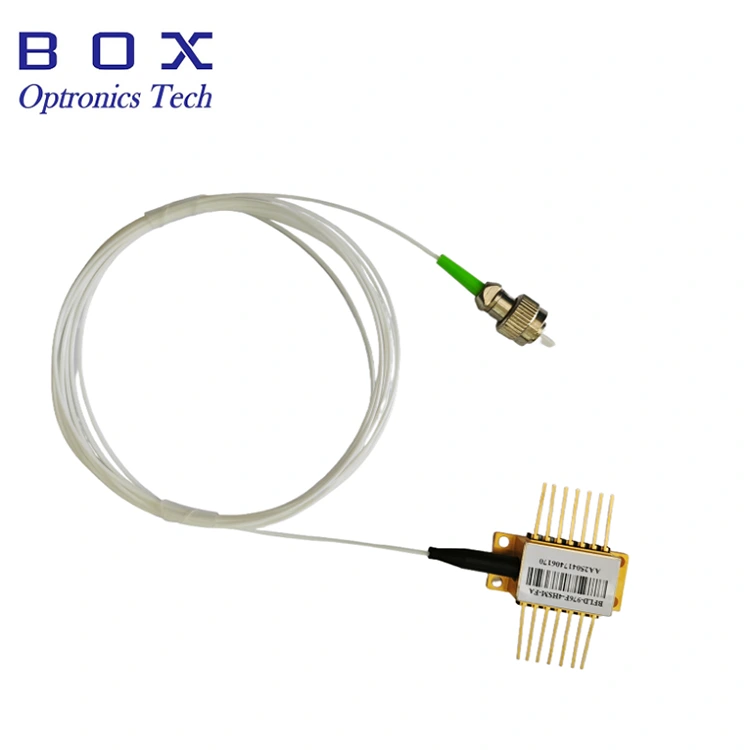

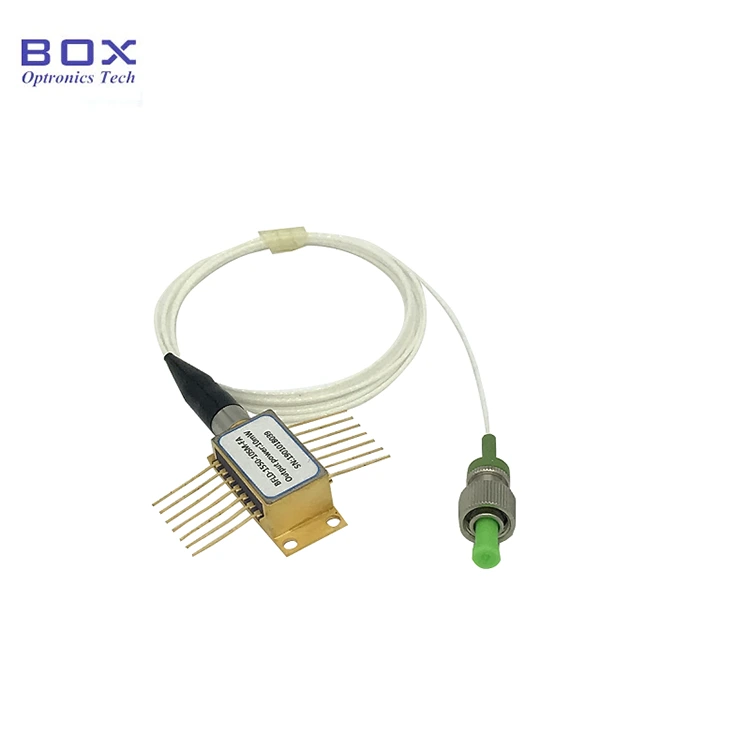

Introducere de produs

Aceasta este o diodă laser SLED de 1060nm 5mW cu un pachet fluture cu 14 pini. Dispune de o putere de ieșire de până la 5 mW, o lățime de bandă de peste 15 nm 3 dB și integrează TEC și termistor pentru un spectru stabil și neted. Potrivit pentru tomografia cu coerență optică (OCT). Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde.

Specificațiile produsului

Caracteristicile produsului

● coada de porc SM Hi1060 sau PM980;

● Putere de iesire de pana la 5mW;

● Pachet BTF cu 14 pini cu TEC și Monitor PD.

Aplicații ale produsului

● Giroscoape cu fibră optică;

● Sistem de detectare prin fibra optica;

● Sistem de echipamente optice.

Detalii despre produs

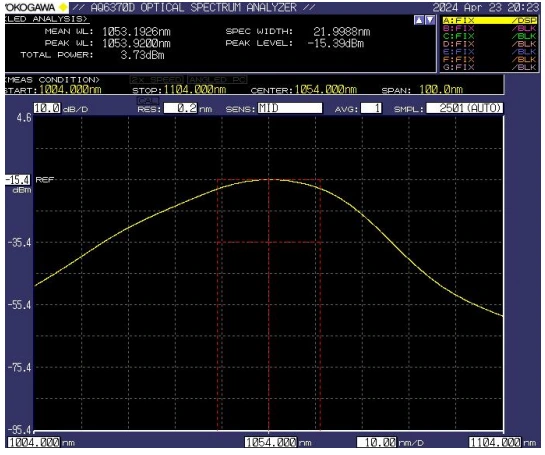

● Spectru tipic: -3dB lățime de bandă Min.15nm / Typ.20nm

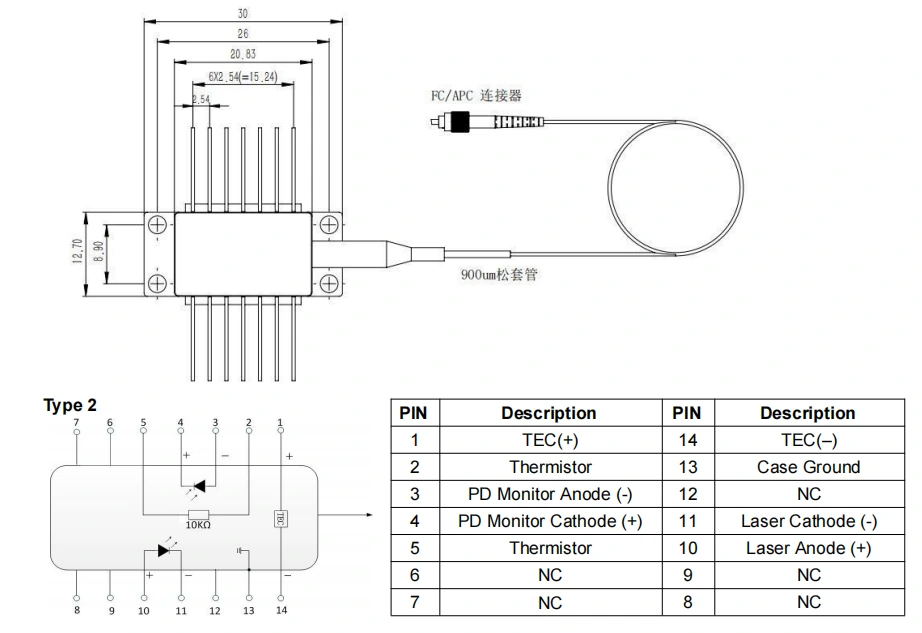

● Desenul pachetului și definiția PIN-OUT (unitate: mm) -1060nm 5mW diodă laser SLED

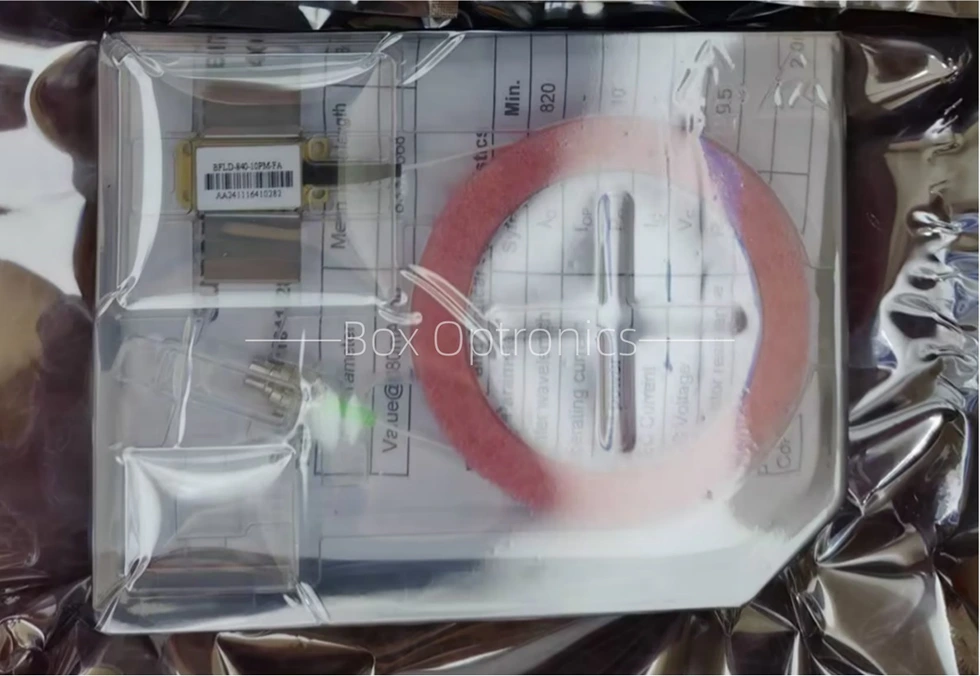

● Exemplu de ambalare

*Dispozitiv autonom; fără driver încorporat (driver extern opțional).

Informații de comandă

de exemplu: BFSLD-1060-5SM-FA

(Informații de comandă: diodă laser SLED 1060nm 5mW, pachet fluture, cu fibră SM  Hi1060, conector FC/APC).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa cu date

Fișa cu date

Conditii de oferta si plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Acest dispozitiv este sensibil la electrostatic; prin urmare, este necesară respectarea strictă a măsurilor de protecție antistatică în timpul ambalării, transportului și utilizării. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiunile de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitivului (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unei curele de mână antistatice).

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din soclu, nu aplicați presiune și nu trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitivele echipate cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipit nu trebuie să depășească 260°C, iar timpul de lipire nu trebuie să depășească 10 secunde. O atenție deosebită trebuie acordată următoarelor: în timpul procesului de lipit, dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie împământat corespunzător.

● În timpul procesului de pornire, nu aplicați niciodată un curent ridicat direct, deoarece acest lucru riscă să deterioreze cipul. În schimb, porniți dispozitivul la un nivel de curent apropiat de pragul cipului și apoi creșteți treptat curentul în trepte mici până când este atins nivelul dorit.

● Înainte de a porni toate componentele, mai întâi activați răcitorul, apoi continuați cu pașii de pornire incremental pentru a preveni supraîncălzirea și supraîncărcarea chipului.

Asigurarea calității și serviciul post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
