Micromodul sursă de lumină SLD de bandă largă de 1550 nm

Cuprins

1. Introducerea micromodulului SLD Broadband Light Source de 1550nm

2. Specificații tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Conditii de oferta si plata

10. Timp de livrare

11. Note de operare și întreținere

12. Asigurarea calității și serviciul post-vânzare

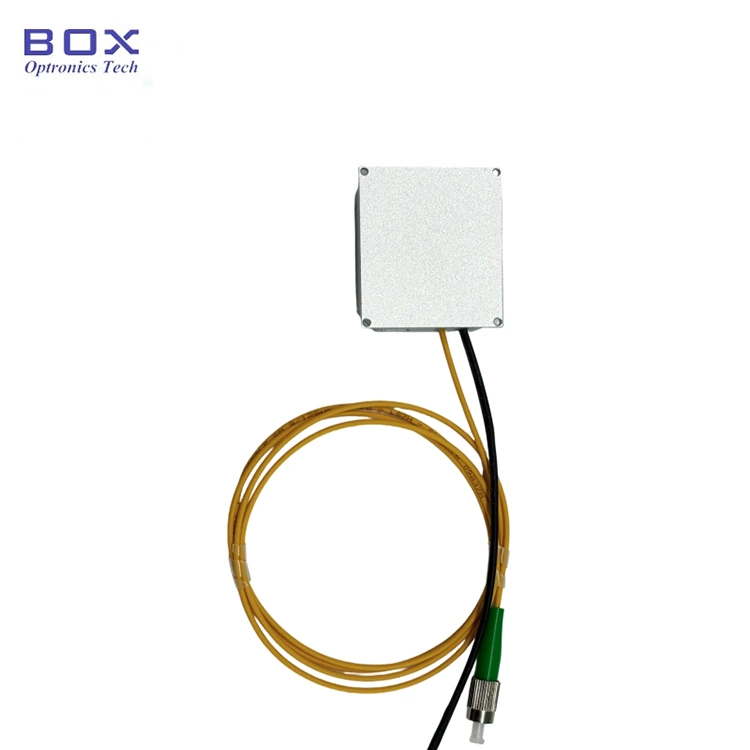

Introducere produs-micromodul de sursă de lumină de bandă largă SLD de 1550 nm

Acesta este un micromodul cu sursă de lumină de bandă largă SLD de 1550 nm care adoptă tehnologia cu diode superluminiscente, cu putere de ieșire 3mW și 10mW opțional, lățime de bandă -3dB peste 30nm, spectru plat, ondulație scăzută și stabilitate excelentă pe termen lung. Fibră SM și fibră PM sunt disponibile. Suportă interfața de comunicare RS485 și software-ul de monitorizare pentru integrarea sistemului. Dimensiunea compactă este de doar 46,6x51,6x15mm.

Specificații de produs-micromodul de sursă de lumină SLD de bandă largă de 1550 nm

Caracteristici de produs-1550nm SLD Broadband Sursă de lumină Micro-modul

● Dimensiuni mici; l

● spectru larg;

● Ondulări spectrale scăzute;

● Comunicații DB9 Female(RS485) pentru o integrare ușoară.

Aplicații ale produsului-micromodul cu sursă de lumină de bandă largă SLD de 1550 nm

● Tomografie cu coerență optică (OCT);

● Imagistica medicală;

● Giroscop cu fibră optică (FOG).

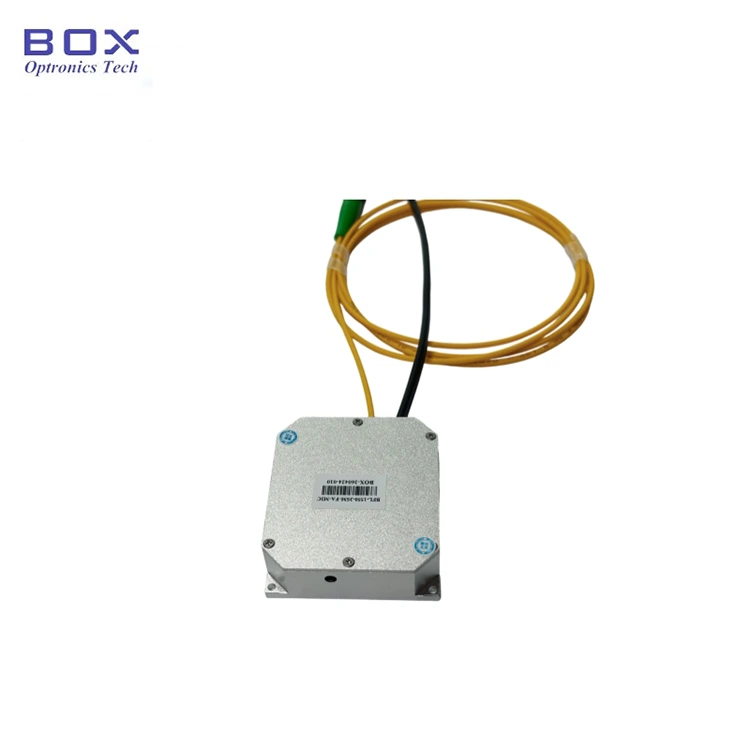

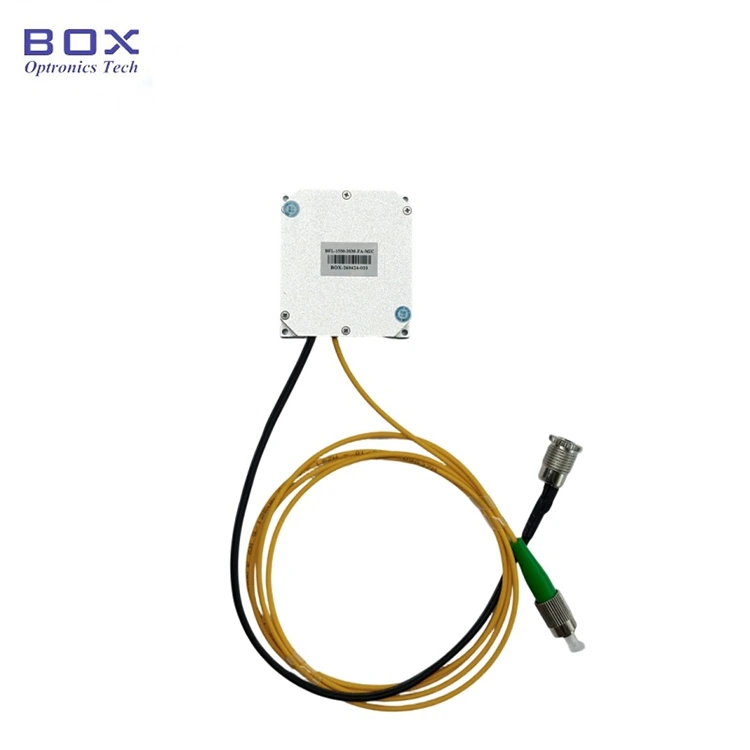

Detalii despre produs-micromodul de sursă de lumină SLD de bandă largă de 1550 nm

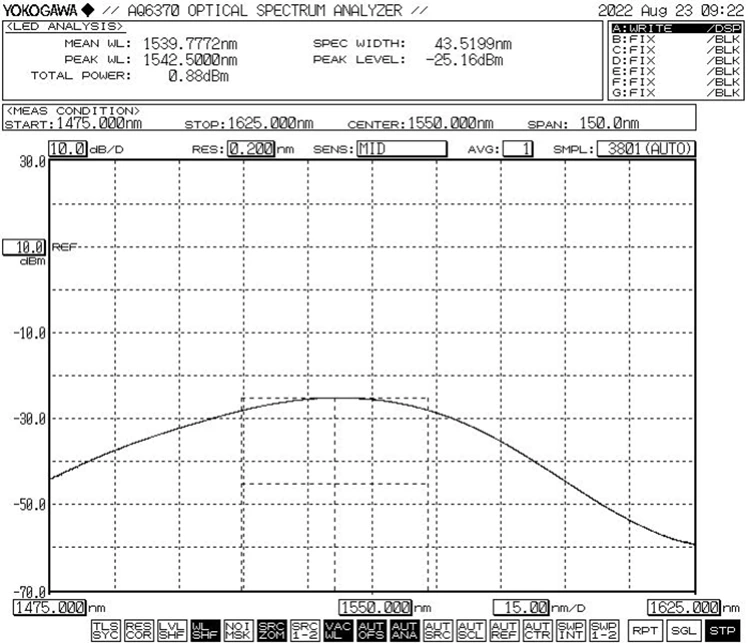

● Spectru tipic: -3dB Lățimea de bandă Min.30nm

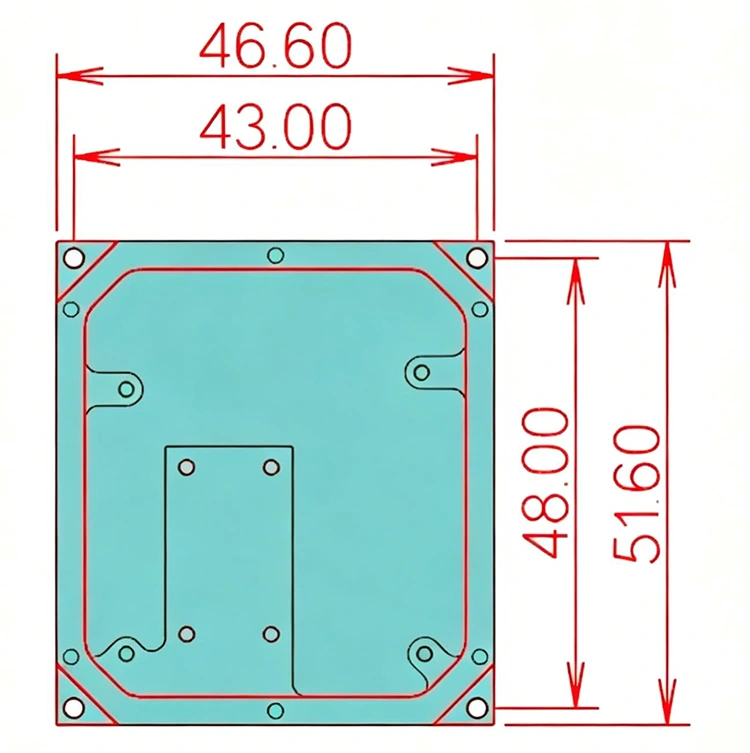

● Dimensiune (mm): 46,6(L)×51,6(D)×15(H)

Pași de funcționare-micromodul de sursă de lumină SLD de bandă largă de 1550 nm

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete.

Pasul 2. Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.

Setp4. Conectați-vă la computerul gazdă: utilizați cablul Green Port și cablul de date USB-RS485 DB9 pentru a conecta micromodulul SLD Broadband Light Source de 1550nm și computerul; computerul trebuie mai întâi să instaleze un driver de port serial dedicat pentru a identifica cablul de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

Pasul 5. Software de control: Box Optronics oferă software-ul de comandă serială sau PC pentru a controla curentul LD și temperatura LD a micromodulului SLD Broadband Light Source de 1550 nm. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Informații de comandă-micromodul SLD Broadband Light Source de 1550nm

de exemplu: BSLD-1550-10SM-FA-MIC

(Informații de comandă: Micromodul sursă de lumină SLD Broadband de 1550 nm, putere de ieșire de 10 mW, cu fibră SMF-28e, conector FC/APC).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișă tehnică și fișă de testare-micromodul de sursă de lumină de bandă largă SLD 1550nm

Fișa cu date

Condiții de ofertă și plată - Micromodul SLD Broadband Light Source de 1550nm

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Timp de livrare-1550nm SLD Micromodul sursă de lumină în bandă largă

Productie: 10-15 zile lucratoare. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internationala: 3-5 zile lucratoare.

Note de operare și întreținere - Micromodul SLD Broadband Light Source de 1550 nm

● Curăţaţi conectorii de fibre cu un şerveţel care nu lasă scame şi inspectaţi-le cu un detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt. Conectorii de fibră optică trebuie acoperiți cu capace de praf.

● Dacă fibra de ieșire trebuie conectată la o altă fibră, se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; depozitați într-un loc uscat.

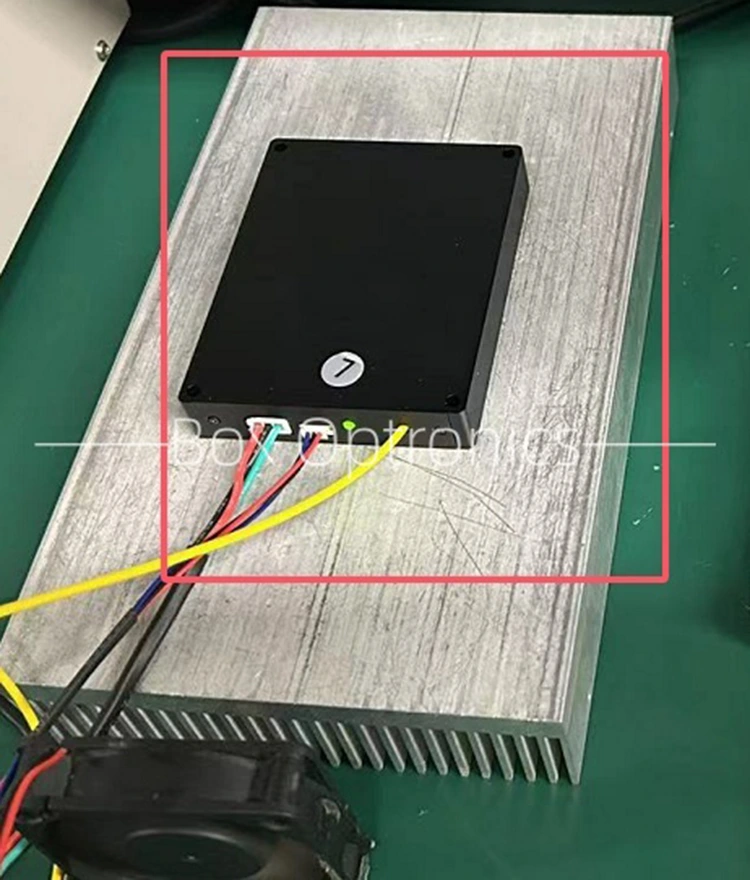

● Când utilizați pe termen lung, puneți-l pe un radiator.

Asigurarea calității și serviciul post-vânzare-micromodul cu sursă de lumină în bandă largă SLD de 1550 nm

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, se vor oferi servicii gratuite de reparații sau înlocuiri pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de o eroare umană.

(4) Dezasamblare, modificare sau reparare neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Daune sau pierderi în timpul transportului.
