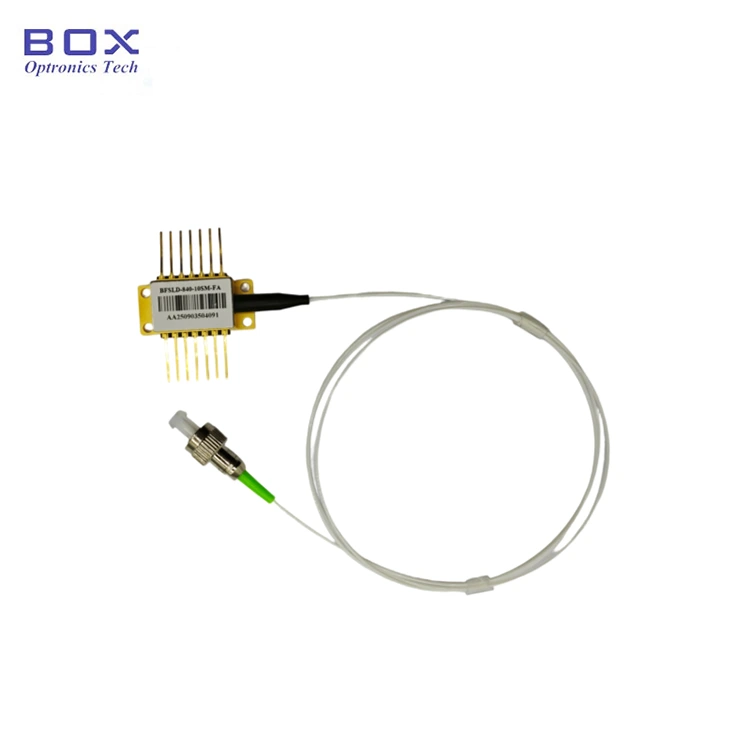

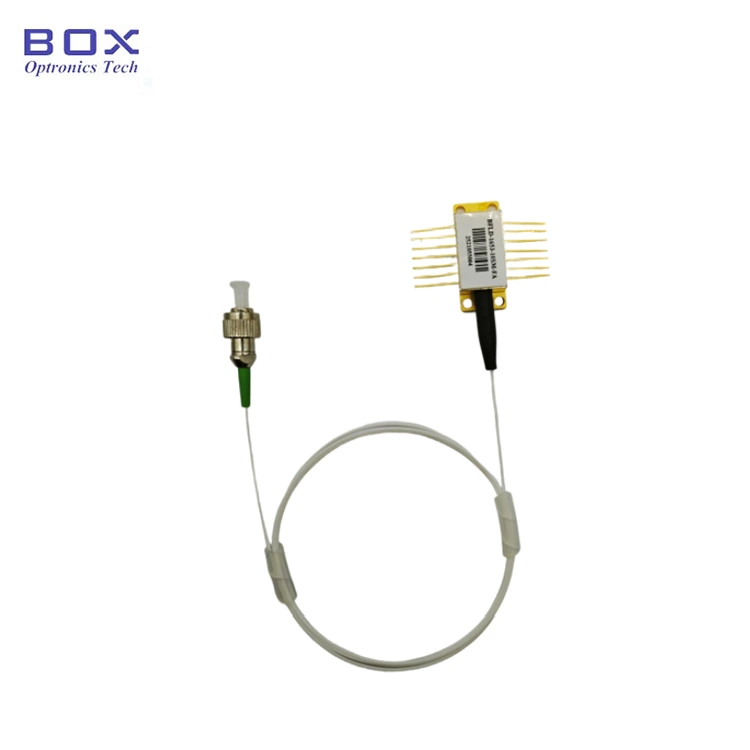

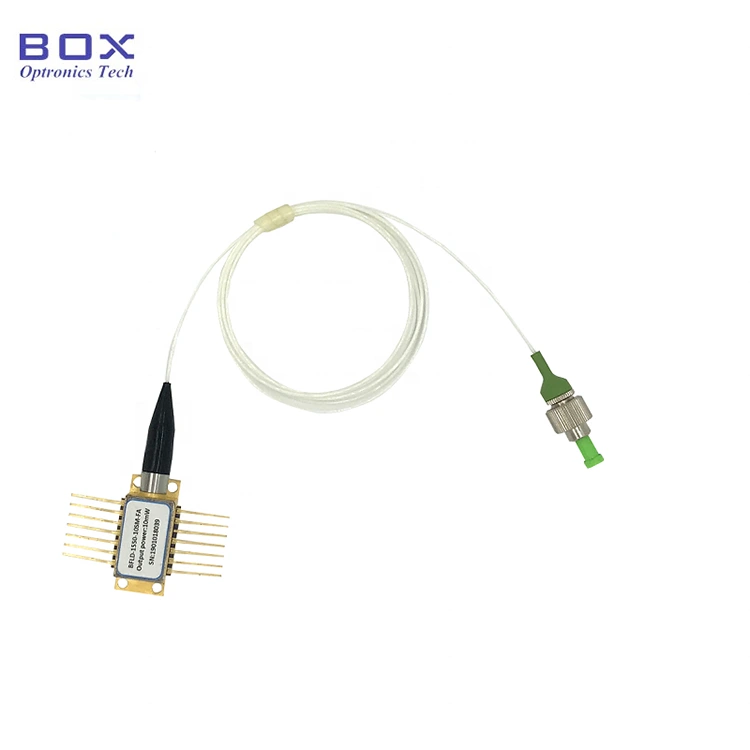

Diodă laser DWDM DFB bandă C+L de 10 mW

Box Optronics, un producător profesionist de componente optoelectronice, furnizează dioda laser DWDM DFB cu bandă C+L de 10 mW, un laser cu feedback distribuit de înaltă precizie, cu o precizie a lungimii de undă de ± 0,2 nm pentru sisteme DWDM, detecție cu fibră optică și aplicații cu surse laser de precizie. Cu o gamă opțională de lungimi de undă ultra-largă de la 1527,22 nm (C63) la 1610,92 nm (L61) atât în banda C, cât și în banda L, acest laser oferă o putere optică de ieșire de 10 mW CW. Găzduit într-un pachet fluture standard cu 14 pini, cu un răcitor termoelectric integrat (TEC), termistor, fotodiodă de monitor și izolator optic încorporat.

Trimite o anchetă

Descriere produs

Prezentare generală a produsului-Diodă laser DWDM DFB bandă C+L de 10 mW

Dioda laser DWDM DFB cu bandă C+L de 10 mW Box Optronics este o sursă laser cu lungime de undă de precizie, cu lungimi de undă opționale de 1527,22 ~ 1610,92 nm C+L cu o precizie a lungimii de undă de ± 0,2 nm și putere optică de ieșire de 10 mW. TEC integrat, termistor, fotodiodă de monitor și izolator optic într-un pachet standard fluture cu 14 pini, oferind control stabil al lungimii de undă, funcționare cu zgomot redus și integrare ușoară a sistemului OEM. Proiectat pentru sisteme de comunicații DWDM, detecție prin fibre și instrumente optice de precizie.

Caracteristici cheie-Diodă laser DWDM DFB bandă C+L de 10 mW

· Lungimi de undă C+L opționale: 1527,22 nm (C63) până la 1610,92 nm (L61)

· Raport ridicat de suprimare a modului lateral: ≥40dB minim, 50dB tipic (CW)

· Zgomot de intensitate relativă scăzută (RIN): ≤ -145dB/Hz (20-1000MHz)

· Izolator optic încorporat: izolare ≥30dB

· Răcitor termoelectric integrat (TEC) și termistor de 10 kΩ pentru stabilizarea lungimii de undă

· Opțiuni de fibră: SMF-28e monomod sau PM1550 fibră care menține polarizarea

· Conector de fibră standard FC/APC sau personalizat

· Monitor fotodiodă integrată pentru monitorizarea puterii de ieșire

· Telcordia GR-468 calificat pentru fiabilitate, conform RoHS

Aplicații tipice-Diodă laser DWDM DFB bandă C+L de 10 mW

· Sisteme de transmisie cu multiplexare prin divizare a lungimii de undă dense (DWDM) în banda C și banda L

· Module transmițătoare DWDM și carduri cu transponder pentru rețelele de telecomunicații

· Sisteme de detectare cu fibră optică pentru măsurarea temperaturii, deformarii și vibrațiilor

· Analiza spectrului optic și surse de referință pentru lungimea de undă

· Echipamente de testare și caracterizare a componentelor optice

· Cercetare și dezvoltare în laboratoare de fotonică și comunicații optice

· Integrarea OEM în echipamentele de transmisie de telecomunicații și instrumentele de testare

Specificații produsului-Diodă laser DWDM DFB bandă C+L de 10 mW

Evaluări maxime absolute

Parametru	Simbol	Stare	Min.	Tip.	Max.	Unitate
Temperatura de depozitare	Ts	-	-40	-	85	°C
Temperatura carcasei de operare	Top	-	-20	-	70	°C
Curent direct	DACĂ	CW	-	-	200	mA
Tensiune inversă laser	VLR	-	-	-	2	V
Curent direct PD	IFPD	-	-	-	5	mA
Tensiune inversă PD	VRPD	-	-	-	10	V
Curent TEC	ITEC	-	-	-1,5	+1,5	A
Tensiune TEC	VTEC	-	-	-3,5	+3,5	V

Caracteristici optice (T = 25°C Temperatura laser)

Parametru	Simbol	Condiție de testare	Min.	Tip.	Max.	Unitate
Lungimea de undă centrală	λc	TL=15~35°C, CW	Afișat în canalele selectate			nm
Puterea de ieșire optică de vârf	PO	-	10	-	-	mW
Lățimea de linie spectrală	LW	FWHM	-	3	5	MHz
Raport de suprimare în modul lateral	SMSR	CW	40	50	-	dB
Izolare optică	-	-	30	-	-	dB
Zgomot de intensitate relativă	RIN	20–1000MHz	-	-	-145	dB/Hz
Derivarea lungimii de undă (EOL)	Δλ	Durată de viață de 25 de ani	-	-	±0,1	nm
Coeficientul de temperatură al lungimii de undă	Δλ/ΔT	TEC 15°C până la 35°C	-	0.09	-	nm/°C
Coeficientul de curent al lungimii de undă	Δλ/ΔI	-	-	0.01	-	nm/mA

Caracteristici electrice (T = 25°C Temperatura laser)

Parametru	Simbol	Condiție de testare	Min.	Tip.	Max.	Unitate
Curent de prag	Ith	-	-	10	35	mA
Eficiența pantei	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Curent de funcționare	Iop	PO=10mW, CW	-	100	150	mA
Temperatura setată TEC	Ts	-	15	-	35	°C
Tensiune Laser înainte	VF	PO=10mW, CW	-	1.2	3.0	V
Monitorizați curentul PD	IMPD	PO=10mW, CW	10	-	2500	μA
Monitorizați curentul întunecat	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Curent termistor	ITC	-	10	-	100	μA
Rezistența termistorului	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistor constant	B	-	3800	-	4100	K
Curent TEC	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Tensiune TEC	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Capacitate TEC	ΔT	Tc=70°C	-	-	50	°C

Canale selectate: lista numărului de piesă și lungimii de undă centru laser, după cum urmează

Canal	Numărul piesei	Min. lungime de unda (nm)	Tip. lungime de unda (nm)	Max. lungime de unda (nm)	Unitate
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

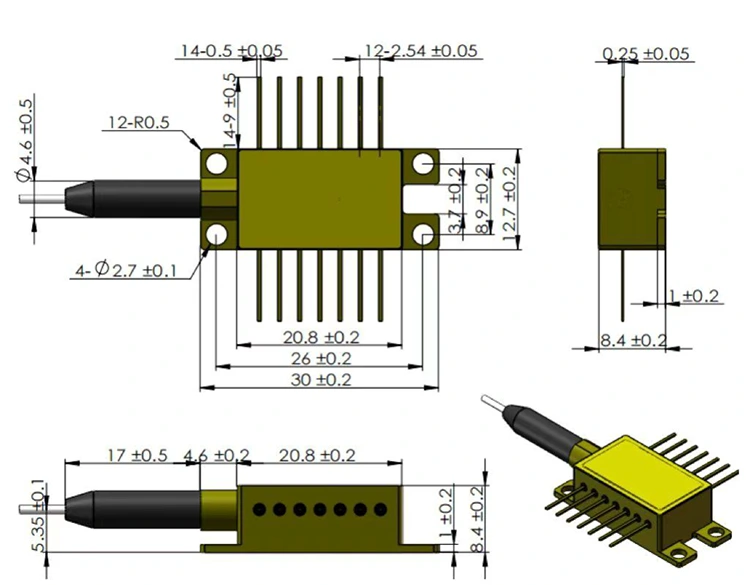

Definiție pachet și cod

Tip pachet: Pachet Fluture Hermetic cu 14 pini

Componente încorporate: izolator optic, răcitor termoelectric (TEC), termistor, fotodiodă de monitor

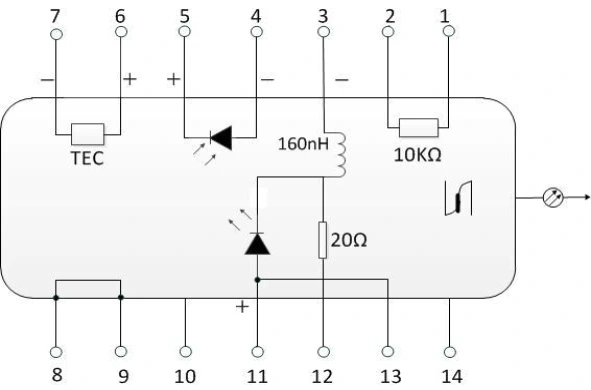

Tip 1 Pin-out

Pin	Descriere	Pin	Descriere
1	Termistor	14	NC (fără conexiune)
2	Termistor	13	Anod laser (+)
3	Laser DC Bias (catod) (-)	12	Catod RF laser (-)
4	Anod monitor PD (-)	11	Anod laser (+)
5	Catod monitor PD (+)	10	NC (fără conexiune)
6	TEC (+)	9	Caz Ground
7	TEC (-)	8	Caz Ground

Tip 2 Pin-out

Pin	Descriere	Pin	Descriere
1	TEC (+)	14	TEC (-)
2	Termistor	13	Caz Ground
3	Anod monitor PD (-)	12	NC (fără conexiune)
4	Catod monitor PD (+)	11	Catod laser (-)
5	Termistor	10	Anod laser (+)
6	NC (fără conexiune)	9	NC (fără conexiune)
7	NC (fără conexiune)	8	NC (fără conexiune)

Informații de comandă-Diodă laser DWDM DFB bandă C+L de 10 mW

Nomenclatura modelului

BFLD - XXXX - XX - XX - XX (-X)

Exemplu: BFLD-C34-10SM-FA

Domeniu	Cod	Descriere
Tip laser	BFLD	Dioda laser ButterflyDFB
Lungime de undă	Cxx /Hxx/ Lxx/Qxx	C63-C01 sau H62-H01 sau L00-L61 sau Q00-Q61
Putere de ieșire	10	10mW
Tipul fibrei	SM/PM	SM = Single-mode (SMF-28e); PM = menținerea polarizării (PM1550)
Tip conector	FA / SA	FA = FC/APC; SA = SC/APC; Alți conectori disponibile
Pinout	NUL / 2	NULL = Tip 1 (implicit); 2 = pompă de tip 2

Întrebări frecvente (FAQ)

Î: Care este diferența dintre configurațiile de tip 1 și tip 2?

R: Tipul 1 urmează configurația standard pentru telecomunicații tip fluture, folosită în mod obișnuit pentru transmițătoarele DWDM și aplicațiile de comunicații optice de mare viteză. Oferă conexiuni dedicate pentru polarizarea laser, modulație RF, TEC, termistor și semnale de fotodiode de monitorizare pentru a asigura compatibilitatea cu circuitele driverului laser de telecomunicații.

Tipul 2 este optimizat pentru aplicații cu laser cu pompă, cu o interfață electrică simplificată și un aranjament TEC diferit pentru funcționarea pompei de mare putere și managementul termic.

Ambele configurații folosesc același pachet mecanic fluture cu 14 pini, dar alocările lor electrice sunt diferite. Sunt compatibile mecanic, dar necesită diferite configurații de PCB și modele de drivere.

Î: De ce este important un izolator optic încorporat pentru aplicațiile DWDM și de detectare?

R: În sistemele de transmisie DWDM și de detectare a fibrelor, reflexiile optice de la conectori, interfețele de fibre și componentele optice se pot cupla înapoi în cavitatea laserului. Acest feedback optic poate duce la instabilitatea modului, fluctuația lungimii de undă, creșterea zgomotului și performanța sistemului degradată.

Un izolator optic încorporat cu izolație ≥30 dB suprimă aceste reflexii inverse, îmbunătățind stabilitatea lungimii de undă, reducând zgomotul indus de feedback și asigurând o funcționare fiabilă în aplicații precum detectarea coerentă, detecția fibrelor și transmisia optică cu zgomot redus.

Î: Pot obține o lungime de undă personalizată în afara listei standard de benzi C+L?

A: Da. Acceptăm lungimi de undă personalizate în funcție de cerințele specifice ale aplicației. Pentru produsele laser DWDM, sunt disponibile lungimi de undă personalizate în intervalul nostru de lungimi de undă calificate (de exemplu, 1527–1611 nm, în funcție de disponibilitatea cipului).

Alte benzi de lungime de undă, inclusiv banda O (1260–1360 nm) și banda S (1460–1530 nm), pot fi de asemenea luate în considerare pentru aplicații specifice.

Fezabilitatea lungimii de undă personalizată depinde de disponibilitatea cipului laser, de designul rețelei și de programul de producție. Vă rugăm să ne contactați cu lungimea de undă țintă și detaliile aplicației pentru evaluare.

Produse înrudite

· DWDM 14PIN Butterfly Analog Laser pentru CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, transmisie RF prin fibră cu liniaritate ridicată

· Laser cuplat cu fibră LAN-WDM 10mW - 1266,5~1345,5nm opțional, proiectat pentru transceiver-uri optice 400G/800G

· Sursa laser DFB CWDM 1270-1650nm - pentru comunicații optice și detecție distribuită prin fibră optică

· 1550nm 1W Fiber Coupled Laser - sursă de mare putere pentru însămânțare cu laser fibră, amplificare optică și fotonică industrială

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - sursă de zgomot de fază scăzută pentru comunicare coerentă, LiDAR și detectare de precizie

Fișă tehnică-Diodă laser DWDM DFB bandă C+L de 10 mW

Fișa cu date

Marcați această pagină pentru o referință ușoară în viitor.

Hot Tags: China 10mW C L Band DWDM DFB Diodă laser Producător, Furnizor, Fabrică

Categorie aferentă

Trimite o anchetă

Informatii de contact



Abordare

Camera 901, clădirea A, Rongchao New Era Plaza, nr. 3 Lanqing 1st Road, comunitatea Luhu, subdistrictul Guanhu, districtul Longhua, Shenzhen, 518110, China


Tel

+86-13322933691


E-mail

sales06@boxoptronics.com

Căutați prețuri competitive pentru comenzile în vrac? Trimiteți o întrebare către Box Optronics pentru lasere DFB de înaltă performanță, SLED-uri și dispozitive cu fibră PM. Obțineți o cotație de preț profesională în 24 de ore.
