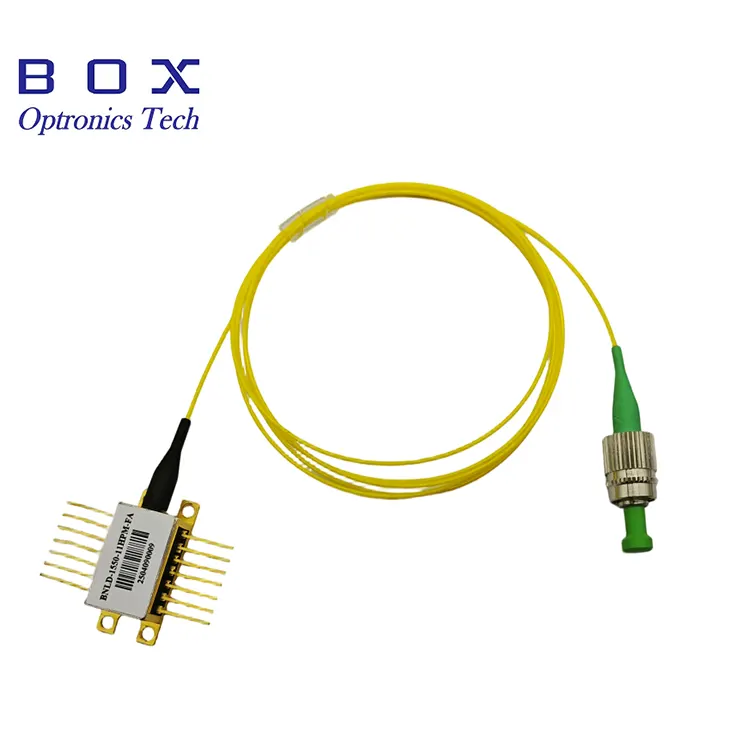

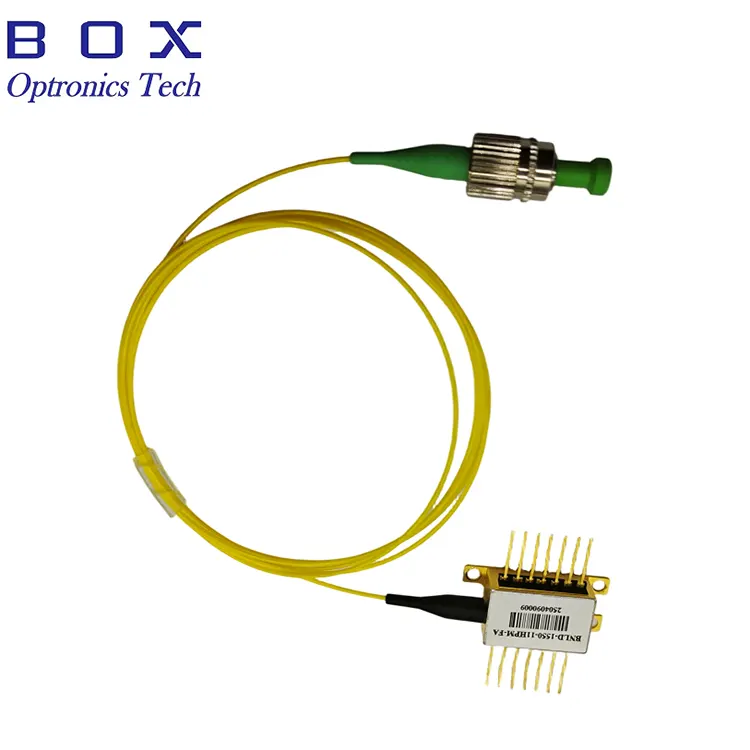

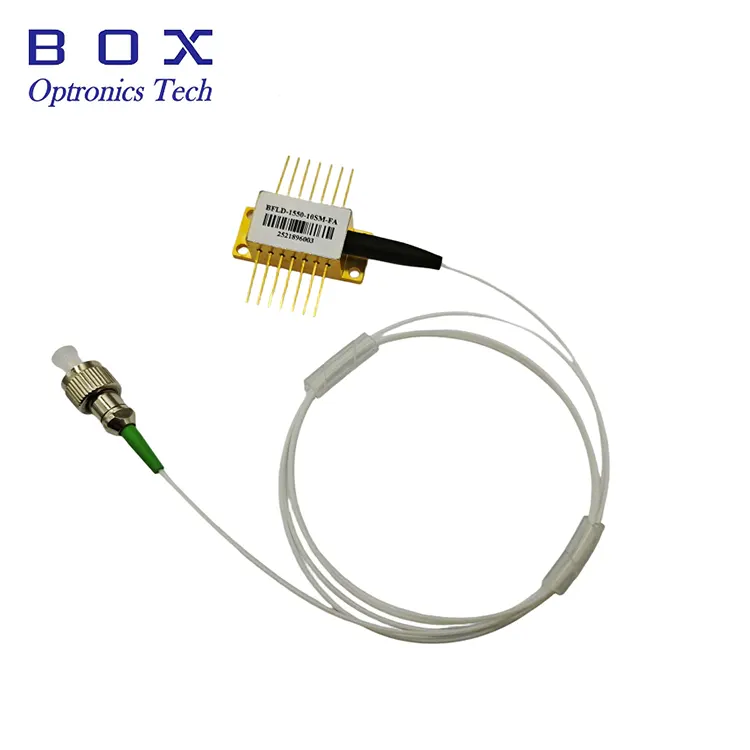

Laser cuplat cu fibră DFB 1530nm 40mW

Prezentare generală a produsului-1530nm 40mW DFB Laser cuplat cu fibră

Laserul cuplat cu fibră DFB 1530nm 40mW (modelul BFLD-1530-40SM-FA) este o diodă laser cu feedback distribuit de înaltă performanță, concepută pentru aplicații care necesită o ieșire optică monomod stabilă, de mare putere. Oferind o putere optică de ieșire de minim 40 mW prin fibră monomod cu conector FC/APC, acest dispozitiv dispune de un izolator optic încorporat pentru a preveni reflexia înapoi și pentru a asigura o funcționare stabilă.

Găzduit într-un pachet fluture cu 14 pini cu răcitor termoelectric integrat (TEC) și termistor pentru lungime de undă precisă și stabilizare a puterii, laserul oferă un raport excelent de suprimare a modului lateral (≥35dB) și performanță fiabilă în intervalul de temperatură de funcționare. Pinout-ul compatibil OC-48 simplifică integrarea în design-urile existente ale sistemului.

Acest laser este potrivit pentru sistemele de testare optică, sisteme optice de mare putere, aplicații de detectare cu fibră optică și instrumente care necesită surse laser stabile, de mare putere de 1530 nm.

Caracteristici cheie-1530nm 40mW DFB Laser cuplat cu fibră

· Putere optică mare de ieșire: minim 40 mW, 50 mW tipic (ieșire prin fibră SM)

· Lungime de undă centrală: 1530 nm (interval: 1527–1533 nm)

· Raport ridicat de suprimare a modului lateral (SMSR): ≥35dB

· Izolator optic încorporat pentru protecție împotriva reflexiei din spate

· Pigtail de fibră monomod cu conector FC/APC

· Pachet fluture cu 14 pini cu TEC integrat și termistor

· Compatibil pinout OC-48 pentru o integrare ușoară a sistemului

· Fotodiodă monitor integrată pentru monitorizarea puterii

· Lungime de undă de precizie și stabilizare a puterii prin control TEC

· Curentul de prag scăzut: 20mA tipic

· Pachet fluture ermetic pentru fiabilitate pe termen lung

Aplicații tipice-1530nm 40mW DFB Laser cuplat cu fibră

· Sisteme optice de testare și măsurare

· Detecție prin fibră optică și aplicații de detectare distribuită

· Laserele și sursele de semnal cu amplificator optic

· Sisteme de multiplexare prin diviziune în lungime de undă (WDM).

· Echipamente de testare a comunicațiilor optice

· Instrumentare de laborator și cercetare

· Caracterizarea și testarea componentelor fotonice

· Analiza și măsurarea spectrului optic

· Sisteme laser industriale și integrare OEM

Specificații de produs-1530nm 40mW DFB Laser cuplat cu fibră

Evaluări maxime absolute

Caracteristici electro-optice (T = 25°C, IF = IOP)

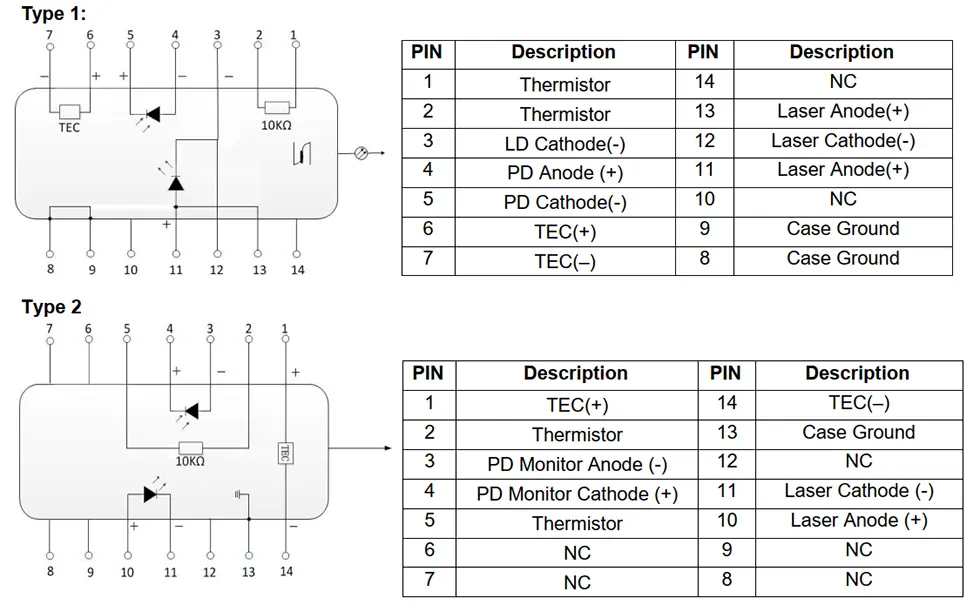

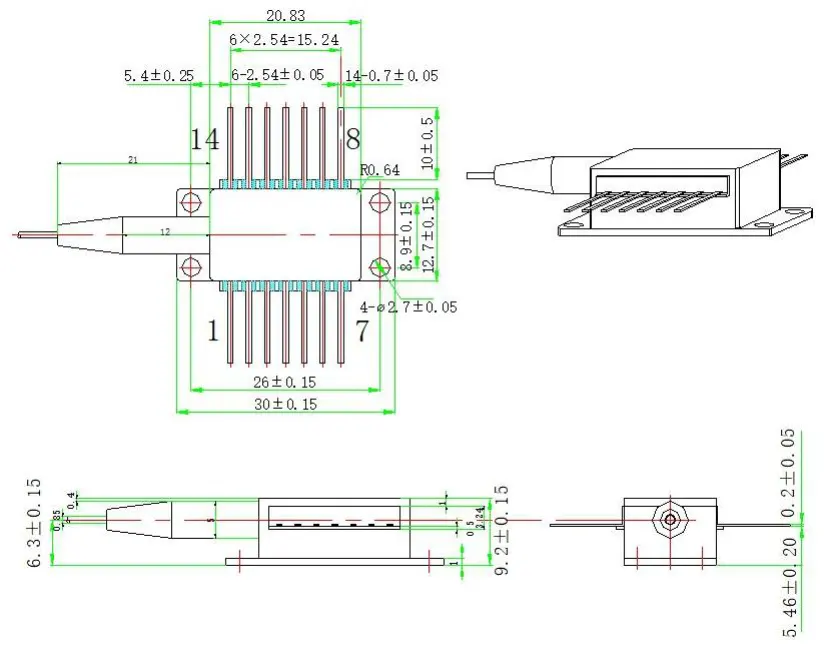

Definiție pachet și pin-1530nm 40mW DFB Fiber Coupled Laser

Informații de comandă-1530nm 40mW DFB Laser cuplat cu fibră

Modele disponibile

Notă: La cerere sunt disponibile lungimi de undă personalizate în banda C, niveluri alternative de putere, lungimi diferite de fibre și opțiuni de conector. Contactați echipa noastră de vânzări pentru prețuri de configurare personalizată și timp de livrare.

De ce să alegeți laserele Box Optronics DFB?

· Tehnologie dovedită de cip laser DFB cu specificații de putere și lungime de undă consecvente

· Testări funcționale 100% și screening-uri înainte de expediere

· Prețuri competitive cu aprovizionare directă din fabrică

· Cantități flexibile de comandă — suport atât pentru prototipuri de cercetare și dezvoltare, cât și pentru producția de volum

· Opțiuni de personalizare pentru lungimea de undă, puterea, lungimea fibrei, conectorul și configurația pinului

· Stabilitatea aprovizionării pe termen lung pentru programele de producție și integrarea sistemului

· Ambalaj fluture ermetic cu TEC integrat pentru o funcționare fiabilă

· Livrare internațională prin DHL/UPS/FedEx cu urmărire completă

Întrebări frecvente (FAQ)

Î: Care este diferența dintre laserele DFB și FP?

R: Laserele DFB (Feedback distribuit) încorporează o structură de rețea încorporată care permite funcționarea în mod longitudinal unic (SLM) cu lățime de linie îngustă și raport mare de suprimare a modului lateral (SMSR ≥35dB pentru acest dispozitiv). Laserele FP (Fabry-Perot) funcționează de obicei cu moduri longitudinale multiple și au o ieșire spectrală mai largă.

Laserele DFB sunt preferate pentru aplicațiile care necesită un control precis al lungimii de undă și o stabilitate ridicată, cum ar fi sistemele WDM, detecția fibrelor și instrumentația de precizie, în timp ce laserele FP sunt utilizate de obicei pentru aplicații sensibile la costuri, unde controlul strict al lungimii de undă este mai puțin critic.

Î: De ce este important un izolator încorporat?

R: Reflexiile de la conexiunile de fibră, componentele optice sau capete de fibre se pot cupla înapoi în dioda laser, provocând fluctuații de putere de ieșire, instabilitate a lungimii de undă și zgomot crescut. Izolatorul optic încorporat reduce feedback-ul optic, ajutând la menținerea puterii de ieșire stabile, a stabilității lungimii de undă și a performanței la zgomot redus.

Î: Care este rolul TEC și al termistorului?

R: Răcitorul termoelectric (TEC) și termistorul lucrează împreună pentru a menține temperatura cipului laser printr-un control precis al temperaturii pachetului. Deoarece lungimea de undă laser și puterea de ieșire depind de temperatură, controlul precis al temperaturii asigură o performanță stabilă în diferite condiții ambientale. Termistorul de 10kΩ (valoarea B 3950K) oferă feedback de temperatură controlerului TEC, care ajustează curentul TEC pentru a menține temperatura setată. Acest lucru este esențial pentru aplicațiile care necesită lungime de undă și putere consistente.

Î: Ce înseamnă compatibil pinout OC-48?

R: Pinout-ul compatibil OC-48 se referă la o alocare a pinului pentru pachetul fluture adoptată în mod obișnuit în aplicațiile de comunicații optice OC-48 (2,5 Gbps SONET/SDH). Această compatibilitate simplifică integrarea în sisteme care utilizează interfețe electrice și mecanice similare. Sunt disponibile două opțiuni de fixare a pinurilor (Tipul 1 și Tipul 2) pentru a se adapta diferitelor modele de sistem.

Î: Care este cantitatea minimă de comandă (MOQ)?

R: MOQ-ul este de 1 buc. Acceptăm cantități flexibile de comandă. Modelele standard pot fi furnizate în cantități mici pentru cercetare și dezvoltare și prototipare, precum și volume mai mari pentru producție. Contactați echipa noastră de vânzări pentru prețuri specifice la cantitatea dorită.

Î: Pot obține o lungime de undă personalizată sau un nivel de putere?

R: Da, oferim opțiuni de personalizare, inclusiv lungimi de undă compatibile cu CWDM și alte lungimi de undă personalizate în intervalul disponibil, niveluri alternative de putere de ieșire, lungimi personalizate de fibre, diferite tipuri de conector (FC/APC, FC/UPC, LC etc.) și configurații de pin personalizate. Contactați-ne cu cerințele dumneavoastră specifice, iar echipa noastră de ingineri va analiza fezabilitatea și va oferi o ofertă.

Î: Ce curent este necesar pentru a obține o ieșire de 40 mW?

R: Curentul de funcționare tipic la 25°C este de 200mA, cu un maxim de 300mA. Curentul de prag este de obicei 20mA (14mA minim, 50mA maxim). Curentul real de funcționare poate varia între dispozitivele individuale și în funcție de temperatură. Vă recomandăm să utilizați un driver de diodă laser cu limitare adecvată a curentului și funcționalitate APC (control automat al puterii) pentru o funcționare stabilă.

Î: Pachetul fluture este sigilat ermetic?

R: Da, pachetul fluture cu 14 pini este sigilat ermetic, protejând cipul laser, izolatorul și componentele interne de umiditate, praf și contaminanți de mediu. Acest lucru asigură o funcționare fiabilă pe termen lung și este important pentru menținerea performanței constante pe toată durata de viață a produsului.

Fișă tehnică și fișă de testare-1530nm 40mW DFB Fibre Cuplaser Laser

fișa cu date

fișa de test
