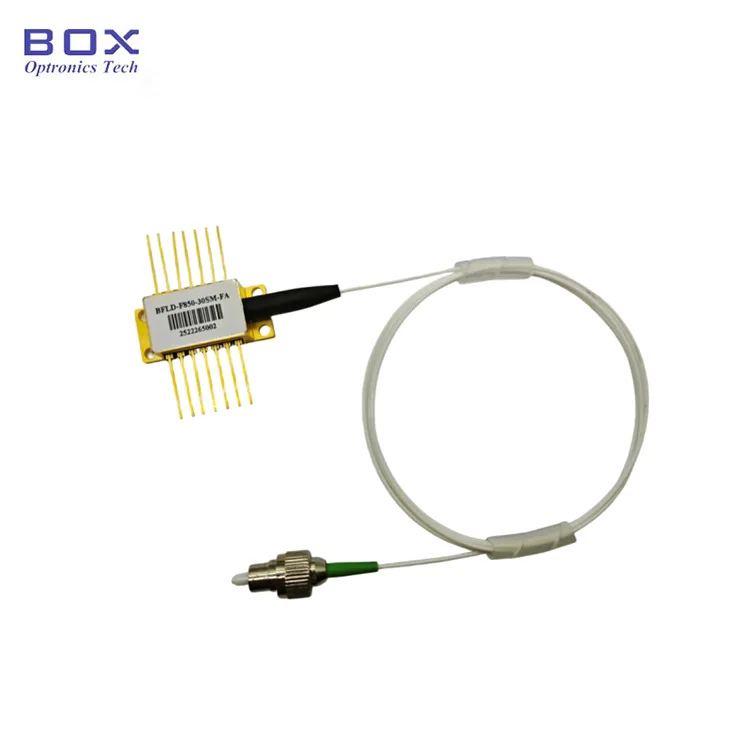

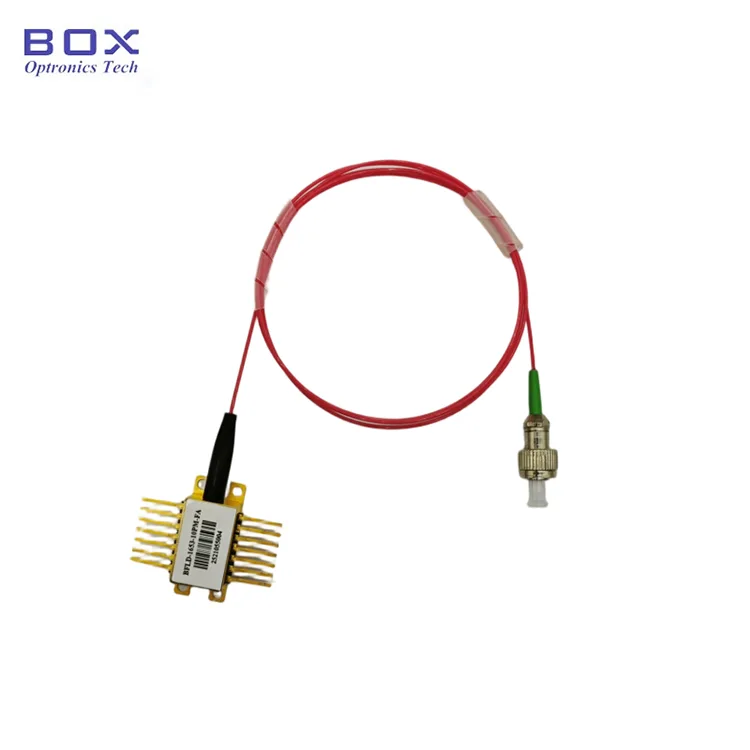

Laser DFB 1310nm 100mW

Box Optronics furnizează laserul DFB de 1310nm 100mW, o sursă laser premium cuplată cu fibră concepută pentru aplicații solicitante de comunicații optice, detecție și testare. Acest dispozitiv are o structură de feedback distribuit (DFB) multi-quantum well (MQW), oferind o stabilitate excepțională a lungimii de undă, un raport ridicat de suprimare a modului lateral și până la 120 mW de putere de ieșire a fibrei monomod.

Găzduit într-un pachet fluture standard cu 14 pini cu răcitor TEC integrat, termistor, izolator optic și fotodiodă de monitor, acest laser este compatibil cu standardele de pinout OC-48. Fie pentru sisteme de testare de mare putere, rețele de detectare cu fibră optică sau sisteme de comunicații de ultimă generație, Box Optronics oferă performanțe fiabile susținute de un control riguros al calității și asistență tehnică globală.

Caracteristici cheie-1310nm 100mW DFB Laser

● Putere optică mare de ieșire: până la 120 mW tipic (fibră SM)

● Structură DFB multi-cuantică (MQW) pentru o stabilitate superioară a lungimii de undă

● Raport ridicat de suprimare a modului lateral (SMSR): >35 dB tipic

● Izolator optic încorporat pentru protecție împotriva reflexiei din spate

● Răcitor și termistor TEC integrat pentru control precis al lungimii de undă

● Monitorizați fotodioda pentru monitorizarea în timp real a puterii

● Opțiuni de fibră monomod (SM) sau de menținere a polarizării (PM).

● Conector de fibră standard FC/APC (personalizat)

● Pachet fluture cu 14 pini compatibil OC-48, standard industrial

Aplicații tipice-1310nm 100mW DFB Laser

● Sisteme optice de testare și măsurare de mare putere

● Transmițătoare și transceiver de comunicații prin fibră optică

● Surse de inițiere a amplificatorului optic

● FMCW LiDAR

● laboratoare de cercetare și dezvoltare

● Monitorizarea și controlul proceselor industriale

Specificații tehnice-1310nm 100mW DFB Laser

Evaluări maxime absolute

Caracteristici opto-electrice (T=25°C, IF=IOP)

Detalii produs-1310nm 100mW DFB Laser

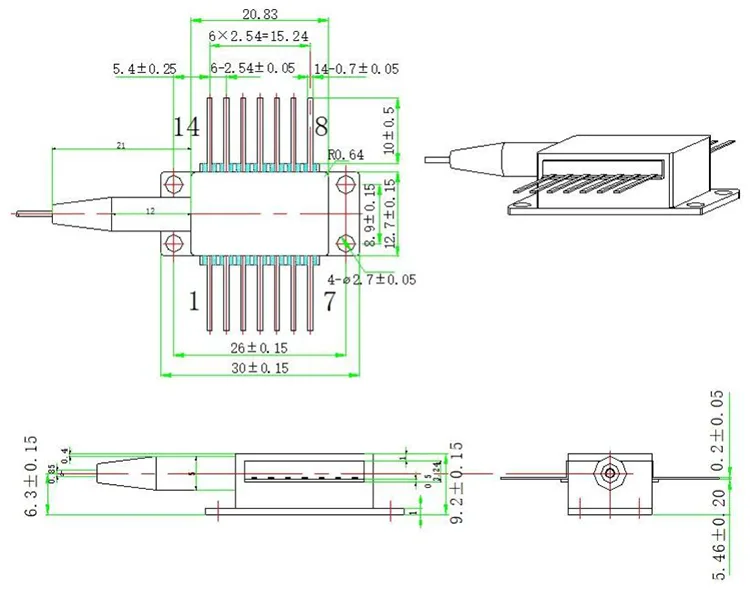

Dimensiuni pachet

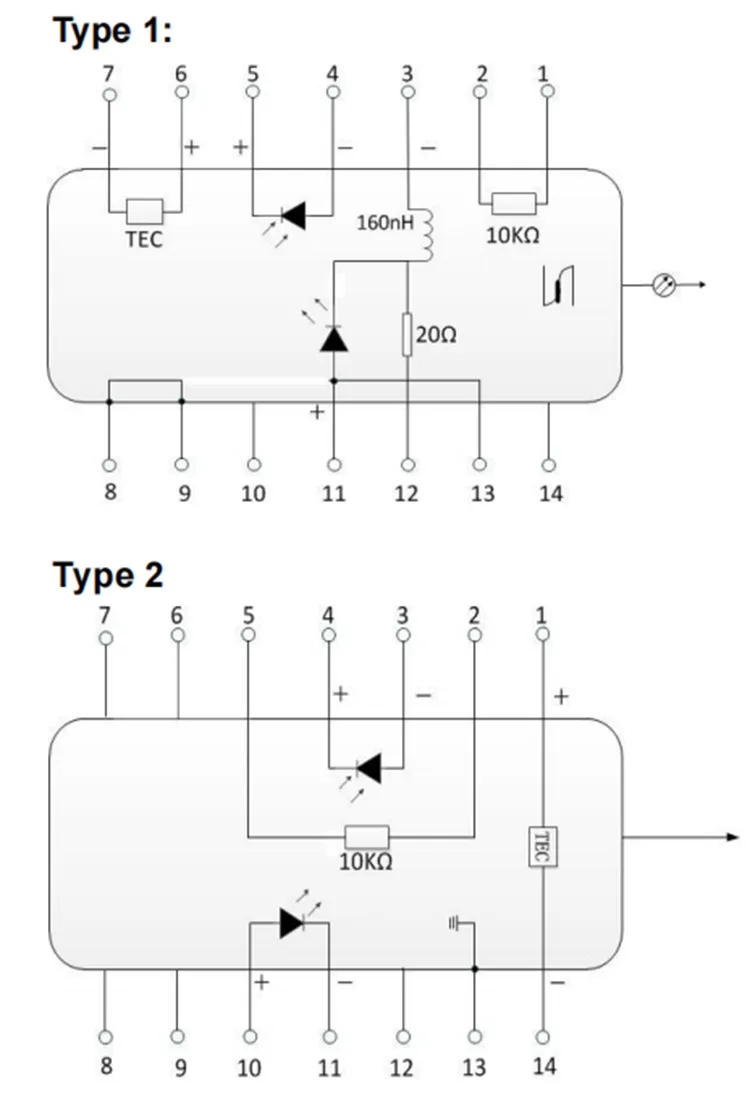

Definiție pinout (Tip 1)

Definiție pinout (Tip 2)

De ce să alegeți Box Optronics?

● ✓ Peste 10 ani de experiență profesională în producția de diode laser

● ✓ Control strict al calității cu testare 100% înainte de expediere

● ✓ Prețuri competitive cu capacitate stabilă de livrare în vrac

● ✓ Opțiuni flexibile de personalizare pentru lungime de undă, putere, fibră și pachet

● ✓ Asistență tehnică 7×24 de ore și răspuns rapid

● ✓ Eșantion de testare disponibile pentru evaluare

● ✓ Sistem de management al calității certificat ISO9001:2015

● ✓ Livrare globală cu livrare expres DHL, UPS, FedEx

Informații de comandă

Numărul piesei

BFLD - XXXX - XX - XX - X

Exemplu: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode, PM fibră, conector FC/APC, tip 2 pin-out

Opțiuni de personalizare disponibile

● Lungime de undă centrală: 1270~1650nm (lungimi de undă personalizate disponibile)

● Putere de ieșire: 10mW, 20mW, altele

● Tip de fibră: fibră monomod, fibră care menține polarizarea

● Lungimea fibrei: 1 m, 1,5 m, 2 m (lungimi personalizate)

● Tip de conector: FC/APC, FC/UPC, SC/APC, LC/APC, fibră goală

● Configurația pinout: tip 1, tip 2

Pentru cerințe personalizate, vă rugăm să contactați echipa noastră de vânzări:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Site: www.boxphotonics.com

Fișă tehnică și raport de testare

Fiecare unitate este livrată cu un raport de testare cuprinzător care documentează parametrii de performanță măsurați. Fișa de test conține specificații detaliate, curbe de performanță și note de atenție.

● Raport de testare individual inclus cu fiecare unitate

● Curburile spectrale și de putere tipice furnizate

Fișa cu date

Raport de testare pentru referință

Condiții de ofertă și plată

Termenii de cotare

● EXW (Ex Works): recomandat dacă aveți un cont DHL/UPS/FedEx. Expediem folosind contul dvs.; nu percepem costuri de transport.

● DAP (Livrat la locație): dacă nu aveți un cont de curier, putem aranja expedierea cu transport preplătit.

● Alți termeni: vă rugăm să ne contactați pentru a discuta.

Condiții de plată

● PayPal: plată rapidă și sigură pentru mostre și comenzi mici

● T/T (transfer bancar): metodă de plată standard pentru comenzile normale de producție

● Alibaba Trade Assurance: protecție securizată a comenzilor pentru tranzacțiile online cu garanția cumpărătorului

● Termeni de plată flexibili: negociabil pentru partenerii pe termen lung sau strategici

Perioada de graţie

● Producție standard: ~10 zile lucrătoare

● Articole în stoc: 2-3 zile lucrătoare pentru expediere

● Configurații personalizate: 15-20 de zile lucrătoare

● Comenzi în volum: vă rugăm să contactați pentru programul de producție

● Livrare internațională: 3-5 zile lucrătoare (DHL/UPS/FedEx express)

● Serviciu rapid: disponibil la cerere (se poate aplica o taxă suplimentară)

Note de operare și manipulare

Protecție ESD

Acest dispozitiv este sensibil la electrostatic. Este necesară respectarea strictă a măsurilor de protecție antistatică în timpul ambalării, transportului și utilizării. Nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitivului.

● Purtați întotdeauna o curea de mână antistatică atunci când o manipulați

● Lucrați pe un covor antistatic împământat corespunzător

● Asigurați-vă că toate echipamentele sunt împământate corespunzător

● Evitați să atingeți direct pinii și conectorul de fibră

Considerații privind alimentarea cu energie

● Folosiți o sursă de curent reglementată, cu zgomot redus

● Implementați o limitare adecvată a curentului pentru a preveni deteriorarea

● Evitați supratensiunile de alimentare și vârfurile de tensiune

● Nu depășiți niciodată valoarea nominală maximă a curentului direct

● Activați întotdeauna răcirea TEC înainte de a aplica curent laser

Manipularea fibrelor

● Evitați îndoirea excesivă a fibrei

● Nu trageți și nu răsuciți coada de fibre

● Curățați conectorii de fibră înainte de conectare

● Folosiți întotdeauna capace pentru praf atunci când conectorul nu este utilizat

● Inspectați partea de capăt a fibrei pentru a nu se deteriora înainte de utilizare

Managementul termic

● Montați dispozitivul pe un radiator adecvat pentru performanțe optime

● Asigurați un contact termic bun între pachet și radiatorul

● Folosiți material de interfață termică (unsoare termică/tampon) pentru un transfer de căldură mai bun

● Operați în intervalul de temperatură specificat pentru fiabilitate

● Permiteți suficient timp de încălzire pentru stabilizarea lungimii de undă

Asigurarea calității și serviciul post-vânzare

Perioada de garanție

Box Optronics garantează că acest produs nu prezintă defecte de materiale și de manoperă pentru o perioadă de 12 luni de la data achiziției. În perioada de garanție, vom repara sau înlocui produsele defecte la discreția noastră, gratuit.

Excluderi de garanție

Următoarele condiții nu sunt acoperite de garanția gratuită:

● Daune cauzate de factori naturali (fulger, inundații etc.) sau de influențe ale mediului

● Defecțiuni datorate funcționării necorespunzătoare sau utilizării incorecte de către utilizator

● Daune fizice evidente cauzate de o eroare umană

● Încercări neautorizate de dezasamblare, modificare sau reparare

● Etichete de garanție modificate sau incomplete pe carcasă

● Daune sau pierderi în timpul transportului după expediere

● Daune cauzate de depășirea cotelor maxime sau a condițiilor de funcționare

Asistență post-vânzare

● Timp de răspuns rapid: în 24 de ore în zilele lucrătoare

● Depanare de la distanță și asistență pentru aplicații

● Serviciul de întreținere plătit disponibil după perioada de garanție

● Servicii personalizate de consultanță tehnică
