Dioda laser fluture DFB 1064nm 30mW

Cuprins

1. Introducerea 1064nm Diodă laser fluture DFB de 30 mW

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

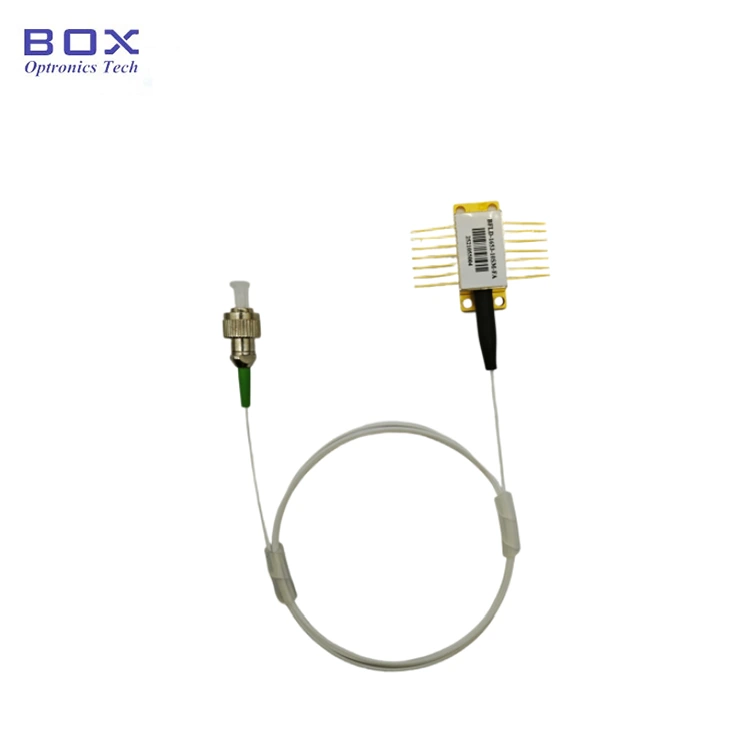

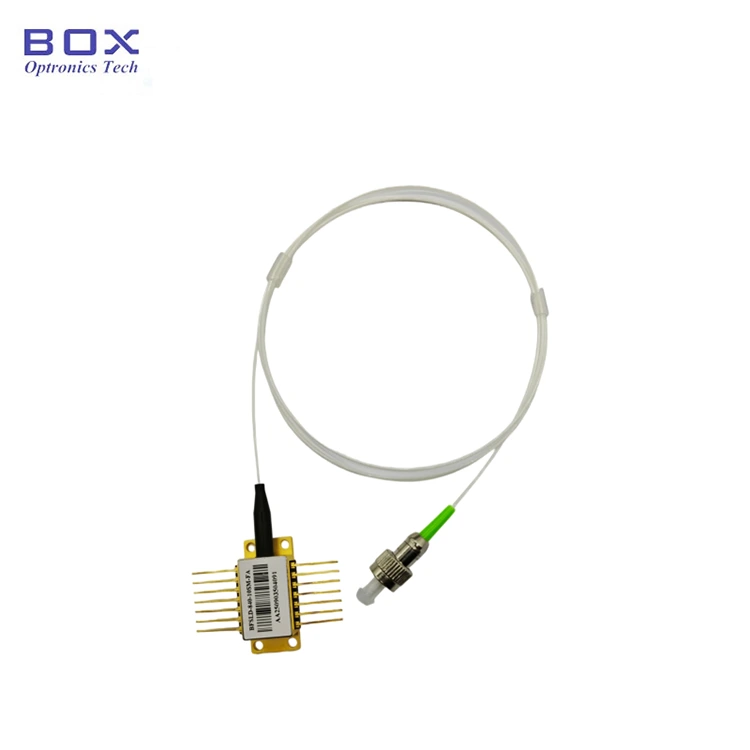

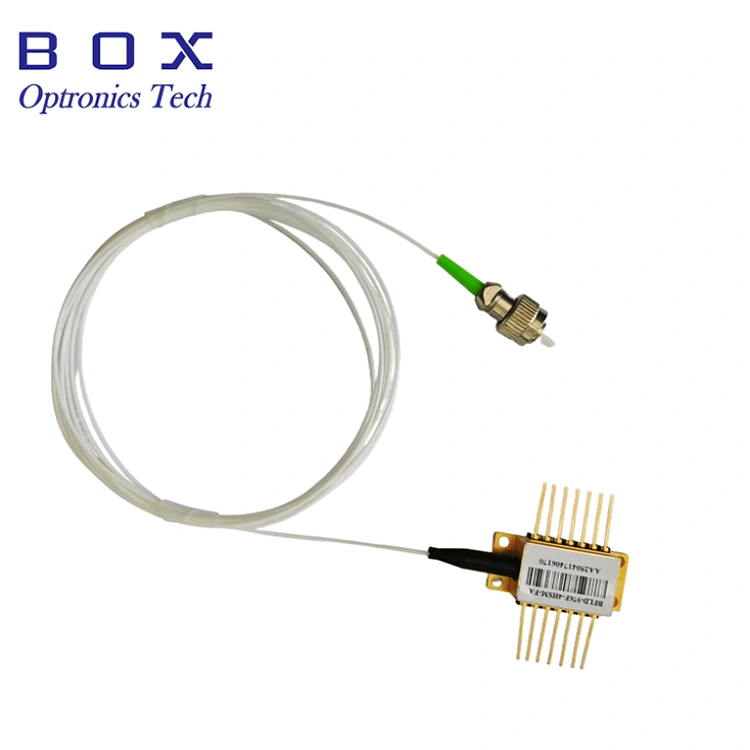

Aceasta este o diodă laser DFB de 1064 nm cu 14 pini pachet fluture standard, lungime de undă centrală 1064 nm, toleranță la lungime de undă +/-1nm și putere de ieșire tipică 30mW. TEC încorporat, termistor, izolator și monitorizați PD, cu stabilitate excelentă a lungimii de undă pentru o funcționare stabilă pe termen lung. Este utilizat în principal în comunicațiile și detectarea prin fibră optică. Sârmă strict conform definiției pinului, sub control TEC și îndoirea excesivă a fibrelor pentru a asigura performanța și durata de viață.

Produs Specificații

Caracteristicile produsului

● Multi-Quantum Laser cu feedback distribuit (MQW) (DFB);

● Putere de ieșire până la 30 mW;

● Fibră SM sau PM;

● 14 pini Pachet BTF cu termistor, TEC, izolator și Monitor PD.

Aplicații ale produsului

● Fibră optică comunicații;

● Instrument optic;

● Senzor cu fibră optică;

● Sursa de lumina.

Produs Detalii

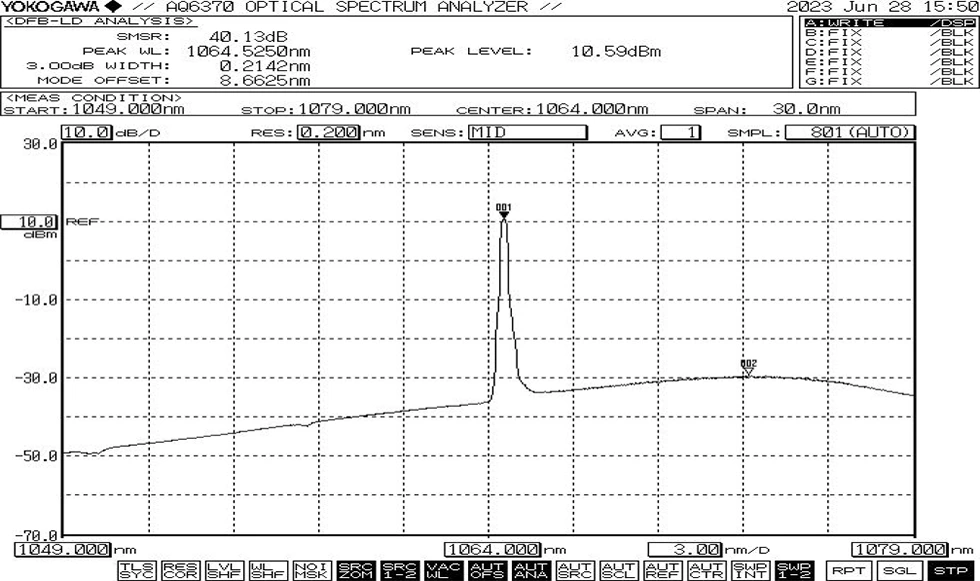

● Spectru tipic: 1064nm, toleranță +/-1 WL

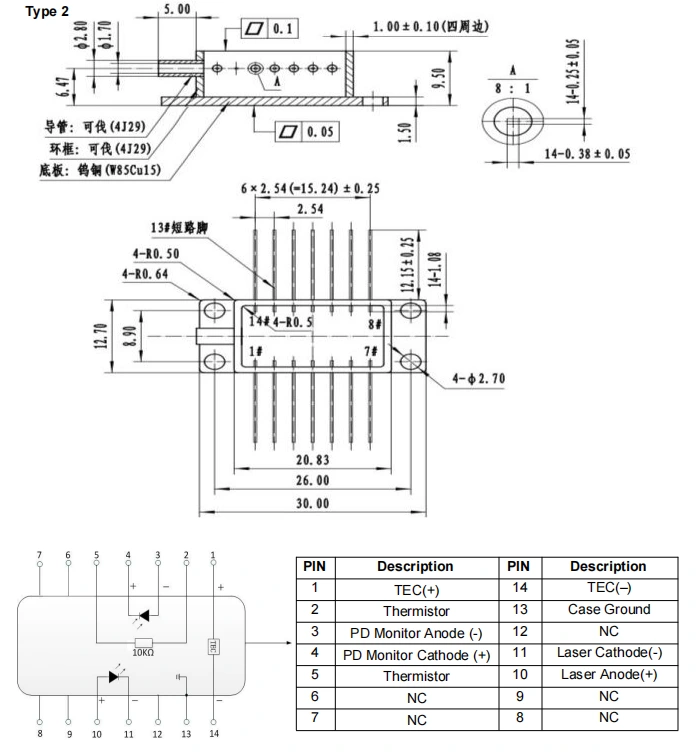

● Desen pachet și definiție PIN-OUT (Unitate: mm) -1064nm 30mW DFB Dioda laser Fluture

● Accesorii standard

*Dispozitiv autonom; fără driver încorporat (driver extern opțional).

Comandă informaţii

de exemplu: BFLD-1064-30SM-FA

(Informații de comandă: Diodă laser Fluture DFB 1064nm 30mW, cu fibră SM, conector FC/APC, pin pompă).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Note

● Înainte de a porni toate componentele, mai întâi activați răcitorul și apoi continuați cu pașii de pornire progresivă pentru a preveni supraîncălzirea cipului și suprasarcina.

● În timpul funcționării, acest dispozitiv emite un fascicul laser de mare intensitate; face nu priviți direct în fața capătului fibrei, deoarece acest lucru poate provoca vătămări oculare.

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Dacă pinii necesită lipire, temperatura de lipire nu trebuie depășește 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Deosebit trebuie acordată atenție următoarelor: în timpul procesului de lipire, cel dispozitivul trebuie să fie într-o stare nealimentată, iar fierul de lipit trebuie să fie corespunzător împământat.

● În timpul procesului de pornire, nu aplicați niciodată un curent ridicat direct, așa cum acest lucru riscă să deterioreze cipul. În schimb, porniți dispozitivul la un nivel curent aproape de pragul cipului și apoi crește treptat curentul în mic crește până la atingerea nivelului dorit.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
