Laser DWDM DFB de 1550,12 nm

Prezentare generală a produsului-1550.12nm DWDM DFB Laser

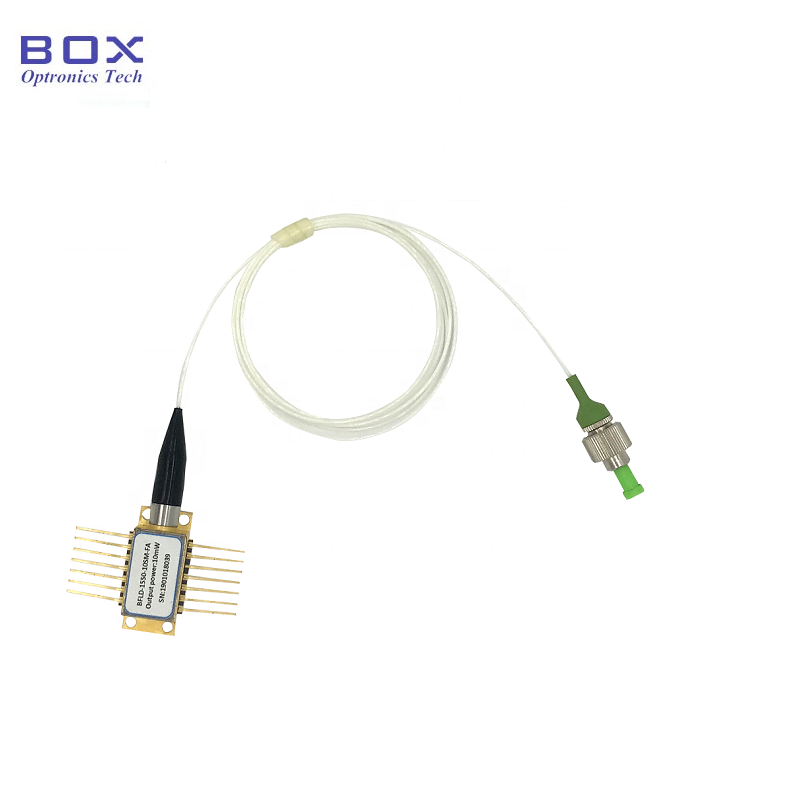

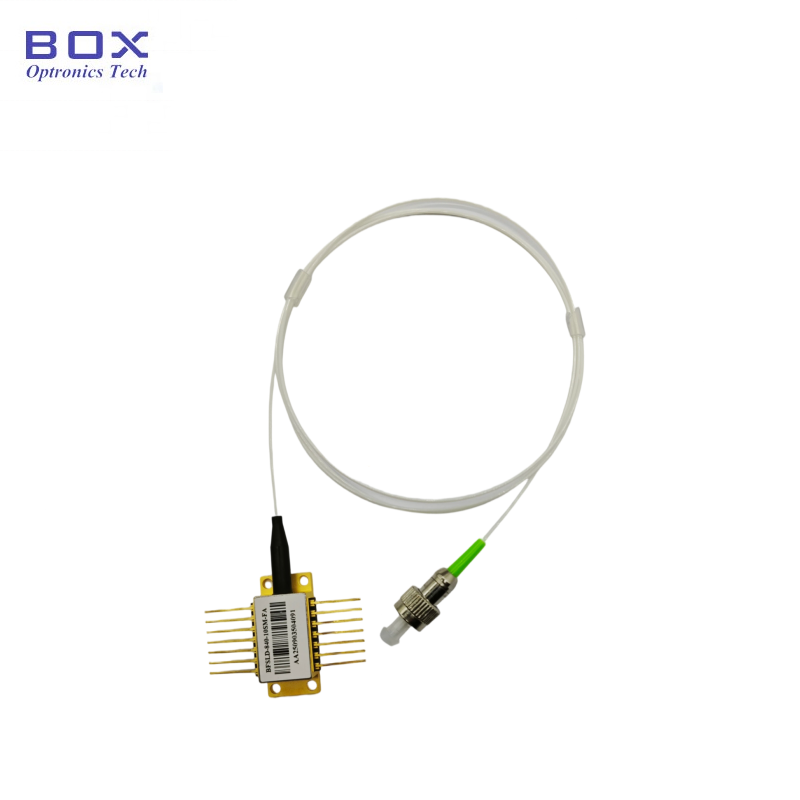

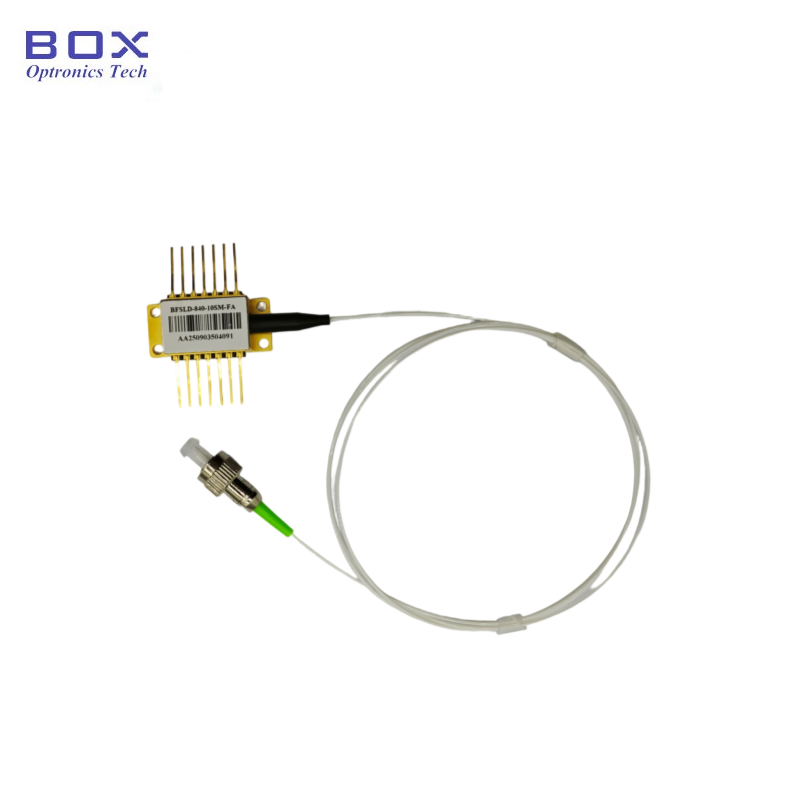

Laserul DWDM DFB de 1550,12 nm (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) este o diodă laser cu feedback distribuit cu 14 pini, proiectată special pentru transmisia CATV analogică și aplicațiile de comunicații optice DWDM. Funcționând la lungimea de undă standard a rețelei ITU de 1550,12 nm, acest dispozitiv oferă o putere optică de ieșire de 10 mW sau 20 mW prin fibră monomod sau care menține polarizarea cu conector FC/APC.

Găzduit într-un pachet fluture ermetic cu 14 pini, cu izolator integrat, răcitor termoelectric (TEC), termistor de 10 kΩ și fotodiodă de monitor, laserul asigură stabilizarea temperaturii și a puterii pe întregul interval de temperatură de funcționare de la -40°C la +85°C. Sunt disponibile două configurații de pinout (Tip 1 și Tip 2) pentru compatibilitate cu diferite modele de plăci de sistem.

Caracteristici cheie-1550.12nm DWDM DFB Laser

· Lungime de undă grilă standard ITU: 1550,12 nm (Canal 34), interval complet CH18–CH64 opțional

· Putere optică mare de ieșire: 10mW sau 20mW

· Design avansat de cip analogic optimizat pentru transmisia CATV

· Raport ridicat de suprimare a modului lateral: SMSR ≥30dB

· Izolator optic încorporat: izolare ≥30dB la 25°C

· Pierdere de retur optic mare: ≥40dB

· Lățime de bandă de modulație largă: 2,5 GHz tipic

· Pachet fluture ermetic cu 14 pini cu TEC integrat și termistor

· Fotodiodă monitor integrată pentru monitorizarea puterii

· Opțiuni de fibră: SMF-28e monomod sau PMF-1550 fibră care menține polarizarea

· Conector standard FC/APC, coadă de 1,0 m (tub liber de 900 μm)

· Gamă largă de temperatură de funcționare: -40°C până la +85°C

· Două configurații de pinout (Tip 1 / Tip 2) pentru flexibilitate de proiectare

Aplicații tipice-1550.12nm DWDM DFB Laser

· Rețele de difuzare CATV și sisteme de transmisie headend

· Rețele cu resurse limitate de fibră (multiplexarea lungimii de undă)

· Hub de televiziune prin cablu și echipamente de distribuție

· Module transmițătoare optice pentru RF analogic peste fibră

· Instrumentare de testare și măsurare cu fibră optică

· Distribuția semnalului prin satelit și RF prin fibră

· Cercetare și dezvoltare în laboratoare de comunicații optice

· Integrarea OEM în echipamente CATV și telecomunicații

Specificații de produs-1550.12nm DWDM DFB Laser

Evaluări maxime absolute

Caracteristici electro-optice (T = 25°C, IF = IOP)

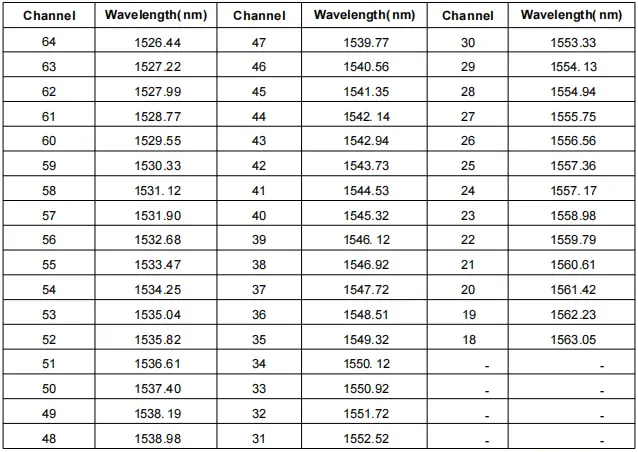

Referință pentru lungimea de undă grilă ITU (canale selectate)

Notă: Canalele grile complete ITU CH18–CH64 (1526,44nm–1563,05nm) disponibile la cerere.

Specificații fibre optice-1550.12nm DWDM DFB Laser

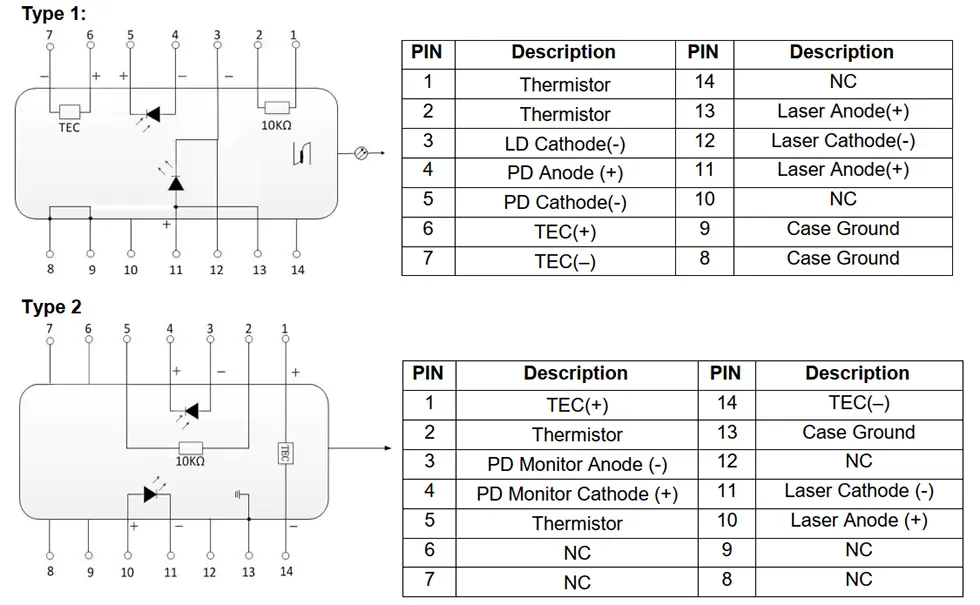

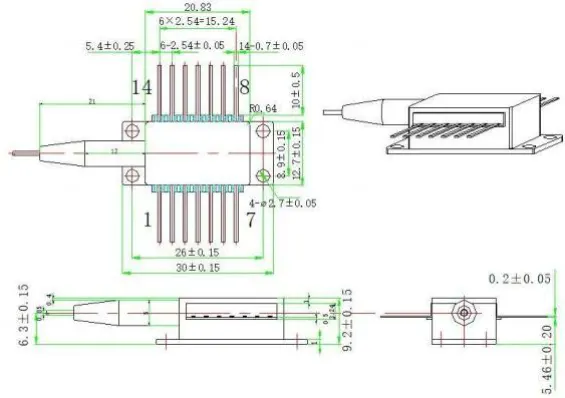

Definiție pachet și pin-1550.12nm DWDM DFB Laser

Informații de comandă-1550.12nm DWDM DFB Laser

Nomenclatura modelului

BFLD - XXXX - XX - XX - XX (-X)

Exemplu: BFLD-CH34-10SM-FA

De ce să alegeți laserele Box Optronics DWDM DFB?

· Tehnologie dovedită de cip laser DFB cu design optimizat analogic pentru aplicații CATV

· Testări funcționale 100% și screening-uri înainte de expediere

· Suport complet pentru lungimea de undă a grilei ITU (CH18–CH64) cu toleranță strânsă la lungimea de undă

· Prețuri competitive cu aprovizionare directă din fabrică

· Cantități flexibile de comandă — suport atât pentru prototipuri de cercetare și dezvoltare, cât și pentru producția de volum

· Opțiuni de personalizare pentru lungime de undă, putere, tip de fibră, conector și configurație de pin

· Stabilitatea aprovizionării pe termen lung pentru implementarea rețelei CATV și programele de producție

· Ambalaj fluture ermetic cu TEC integrat pentru funcționare fiabilă la temperaturi largi

· Livrare internațională prin DHL/UPS/FedEx cu urmărire completă

Întrebări frecvente (FAQ)

Î: Care este diferența dintre acest laser DWDM DFB și un laser DFB standard?

R: Acest laser DFB cu grilă ITU combină controlul precis al lungimii de undă cu performanța optimizată CATV analogic. Dispune de un design optimizat de cip laser pentru un raport ridicat transportator-zgomot (CNR), performanță scăzută la distorsiune (CSO/CTB) și o ieșire optică stabilă.

În comparație cu laserele DFB standard concepute în principal pentru comunicații optice digitale, laserele CATV DFB sunt optimizate special pentru aplicații de modulare analogică în care liniaritatea și performanța de zgomot sunt critice.

Î: Ce lungimi de undă ale grilei ITU sunt disponibile?

R: Oferim lungimi de undă ale grilei ITU-T de la CH18 (1563.05nm) la CH64 (1526.44nm), acoperind canalele DWDM în bandă C utilizate în mod obișnuit. Lungimile de undă personalizate sunt disponibile în funcție de cerințele specifice ale sistemului.

Î: Care este diferența dintre opțiunile de fibră SMF și PMF?

R: SMF-28e este o fibră standard monomod, potrivită pentru majoritatea aplicațiilor CATV și de comunicații optice generale în care polarizarea nu este critică. PMF-1550 este o fibră care menține polarizarea, concepută pentru sisteme sensibile la polarizare. Pentru fibra PM, axa lentă este aliniată la cheia conectorului. Selectați în funcție de cerințele de polarizare a sistemului dvs.

Î: De ce este important un izolator încorporat pentru aplicațiile CATV?

R: Feedback-ul optic cauzat de reflexiile fibrelor sau componentele optice poate introduce zgomot, instabilitate a lungimii de undă și degradarea semnalului în sistemele de transmisie analogică. Izolatorul optic încorporat suprimă feedback-ul optic, asigurând putere de ieșire stabilă, zgomot redus și performanță de transmisie CATV fiabilă.

Î: Care este cantitatea minimă de comandă (MOQ)?

R: MOQ-ul este de 1 buc. Acceptăm cantități flexibile de comandă. Modelele standard pot fi furnizate în cantități mici pentru cercetare și dezvoltare și prototipare, precum și volume mai mari pentru implementarea și producția rețelei CATV. Contactați echipa noastră de vânzări pentru prețuri specifice la cantitatea dorită.

Î: Pot obține o lungime de undă, o putere sau o configurație personalizată a conectorului?

R: Da, oferim opțiuni cuprinzătoare de personalizare, inclusiv orice lungime de undă a rețelei ITU (CH18–CH64), niveluri personalizate de putere de ieșire între 6–20 mW, tipuri și lungimi alternative de fibre, diferite tipuri de conector (FC/APC, SC/APC, LC, etc.) și configurații de pin personalizate (Tip 1 sau Tip 2). Contactați-ne cu cerințele dumneavoastră specifice, iar echipa noastră de ingineri va analiza fezabilitatea și va oferi o ofertă.

Fișă de date și fișă de testare

Fișa cu date

Foaia de testare

Perioada de graţie

· Unități standard (modele în stoc): 3~5 zile lucrătoare

· Producție standard: 2~3 săptămâni

· Comenzi în volum: vă rugăm să ne contactați pentru un program de producție

· Comenzi personalizate: 3~4 săptămâni

· Livrare internațională: ~5 zile lucrătoare (DHL/UPS/FedEx Express)

Note de operare și manipulare

· Diodele laser sunt dispozitive sensibile la descărcarea electrostatică (ESD) - folosiți întotdeauna protecție ESD adecvată atunci când manipulați

· Evitați să atingeți capătul fibrei și componentele optice cu degetele goale pentru a preveni contaminarea

· Depozitați dispozitivele nefolosite în ambalaje sigure împotriva ESD, la temperatura de depozitare recomandată (-40°C până la +85°C)

· Nu depășiți evaluările maxime absolute specificate în fișa de date

· Folosiți întotdeauna un driver de diodă laser cu limitare de curent și protecție la supratensiune

· Activați stabilizarea temperaturii TEC înainte de a aplica curentul de acționare laser pentru performanță și fiabilitate optime

· Evitați îndoirea excesivă a coadă de fibre  pentru a preveni deteriorarea fibrelor

· Curățați conectorii de fibre cu instrumente adecvate de curățare înainte de împerechere pentru a preveni deteriorarea și pierderea inserției

· Operarea laserului peste curentul nominal sau intervalul de temperatură exterioară poate reduce durata de viață și poate cauza daune permanente
