Laser analog fluture DWDM 14PIN pentru CATV

Cuprins

1. Introducerea DWDM Laser analog Fluture 14PIN pentru CATV

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

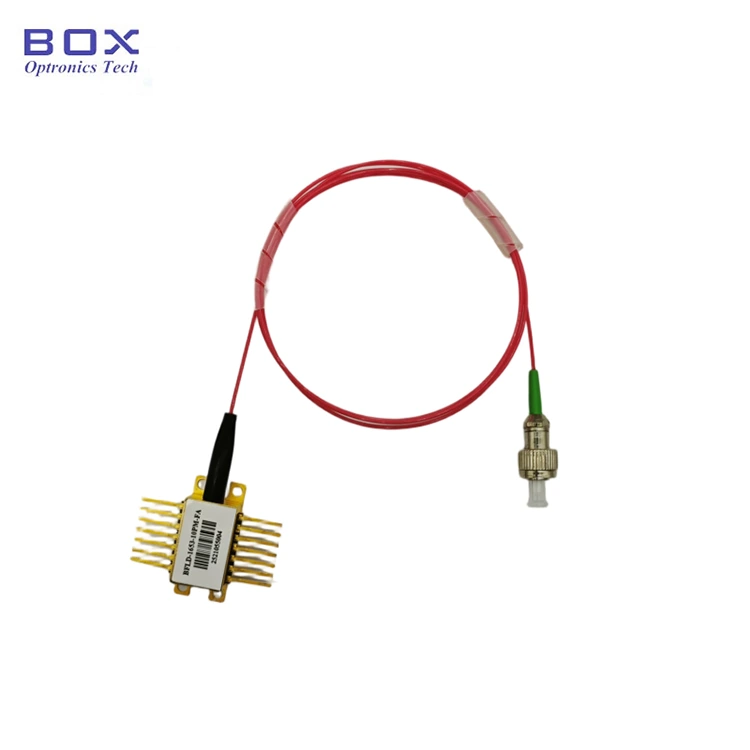

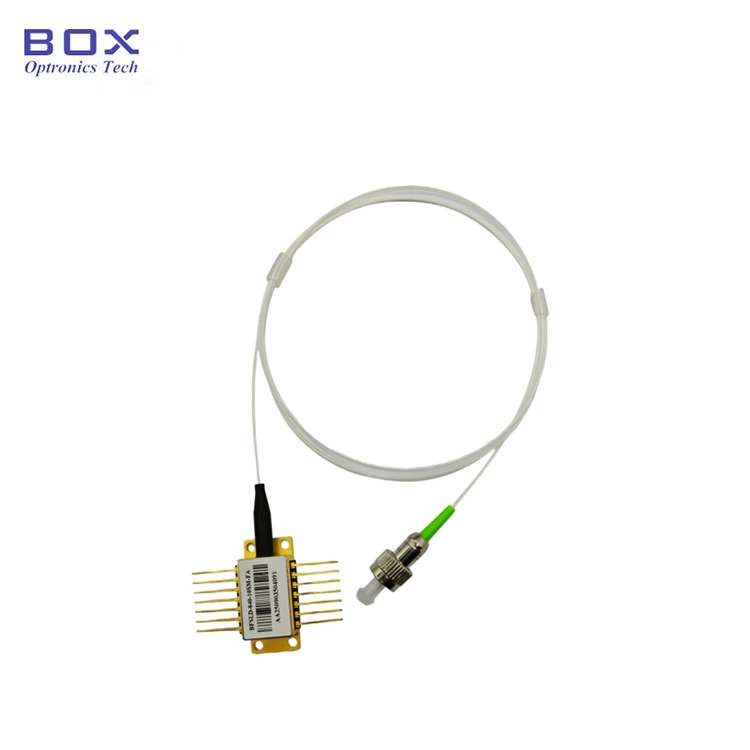

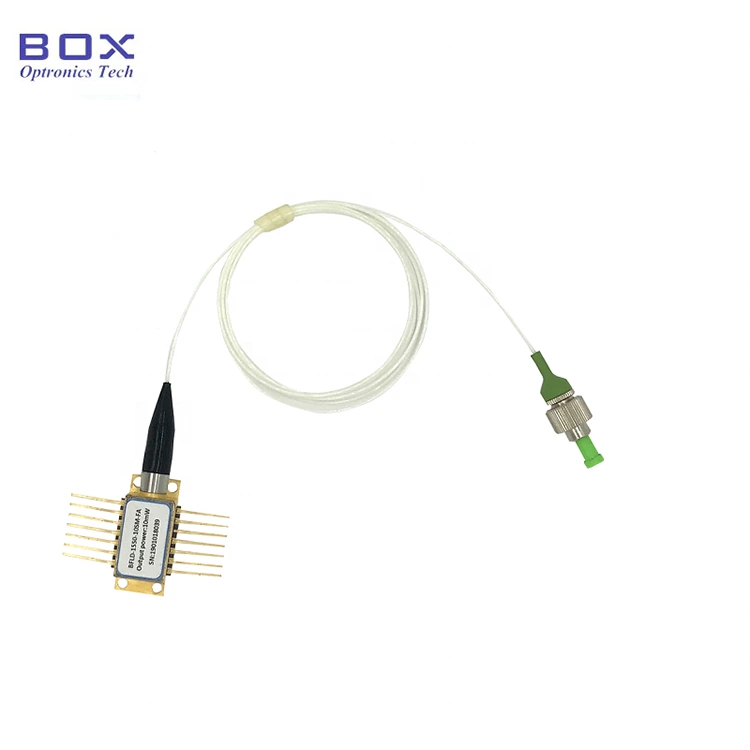

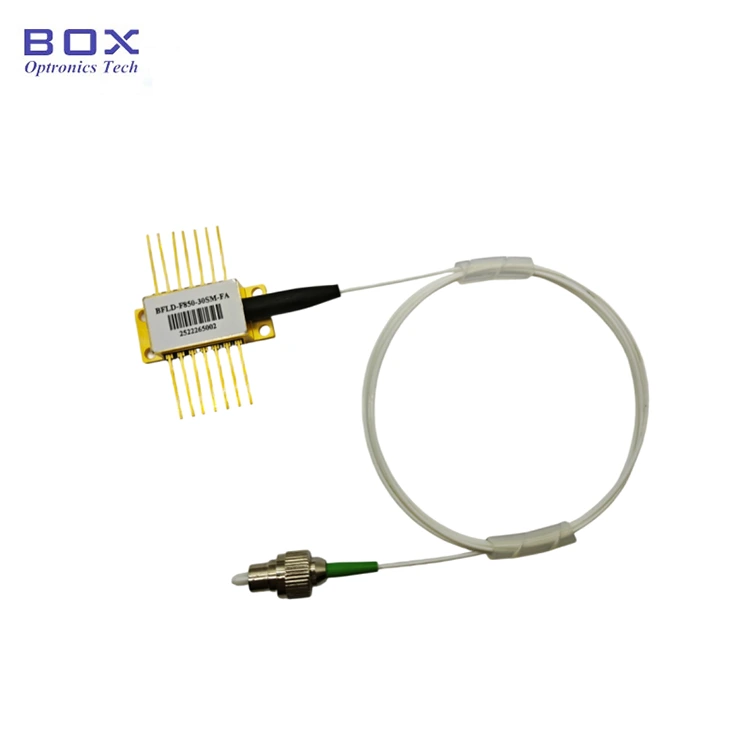

Introducere de produs

Este proiectat DWDM 14PIN Butterfly Analog Laser pentru CATV cu un cip analogic avansat, izolator optic și putere de ieșire de 10 mW. Ambalat cu un răcitor termoelectric (TEC) încorporat și fotodiodă de monitor, oferă liniaritate excelentă, distorsiune scăzută și stabilitate superioară a lungimii de undă grila DWDM. Dacă pinii necesită lipire, temperatura de lipire trebuie nu depășește 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde.

Produs Specificații

Caracteristicile produsului

● Tipul de fibră poate fi SMF-28e sau PMF-1550;

● Putere de ieșire 10mW sau personalizată;

● 14 pini Pachet BTF cu TEC și Monitor PD.

Aplicații ale produsului

● Comunicatii prin fibra optica;

● sisteme DWDM;

● transmisie CATV;

● Echipamente de testare de laborator.

Detalii despre produs

● ITU Grid Channel Numbering

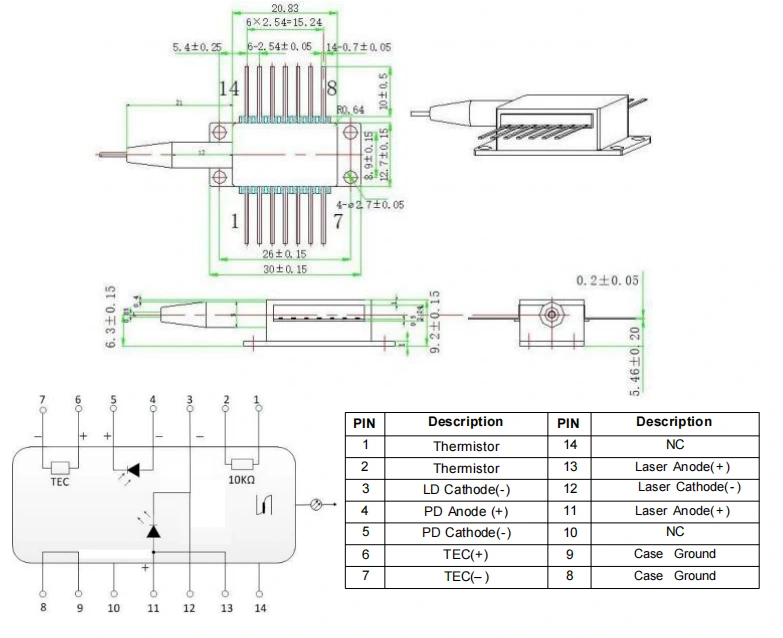

● Desen pachet de tip 1 și definiție PIN-OUT (unitate: mm): DWDM 14PIN Laser analog Fluture pentru CATV

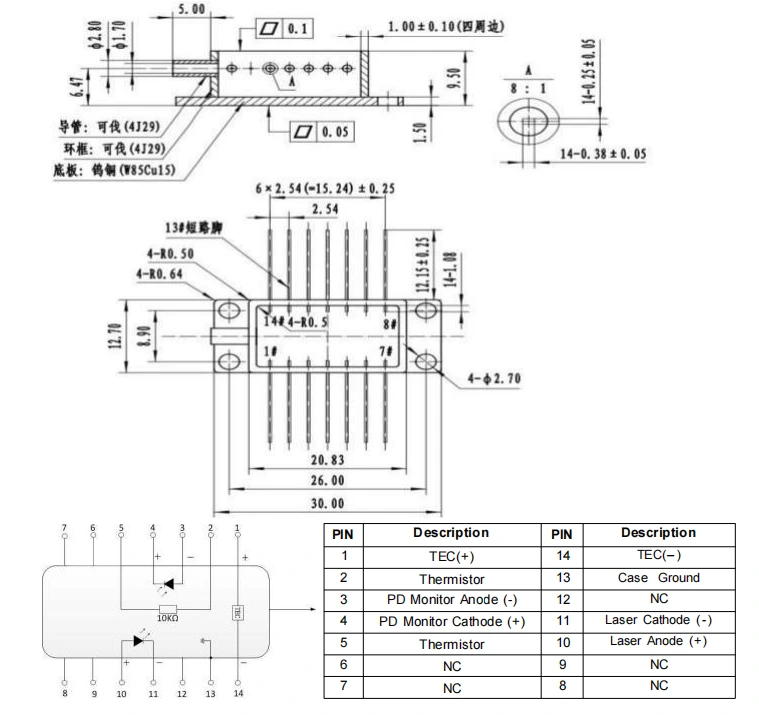

● Desen pachet de tip 2 și definiție PIN-OUT (unitate: mm)-DWDM 14PIN Laser analog Fluture pentru CATV

Comandă informaţii

de exemplu: BFLD-CH56-10SM-FA

(Informații de comandă: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68 nm, putere de ieșire de 10 mW, fibră SM, conector FC/APC, tip 1 pin-out).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare

● Protecție ESD: Acest dispozitiv este sensibil la electrostatic. Prin urmare, măsurile stricte de protecție antistatică trebuie să fie respectate în timpul ambalării, transportului și utilizării. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiunile la sursa de alimentare, ca nerespectarea acesteia poate duce la deteriorarea permanentă a dispozitivului (de exemplu, asigurați-vă că echipamentul corespunzător împământare și purtați o curea de mână antistatică).

● Cerinţe de lipire a pinii: Dacă pinii trebuie lipite, temperatura de lipire nu trebuie să depășească 260°C, iar timpul de lipit nu trebuie să depășească 10 secunde. Acordați o atenție deosebită următoarele: în timpul procesului de lipire, dispozitivul trebuie să fie nealimentat stare, iar fierul de lipit trebuie să fie împământat corespunzător.

● Aplicați curent: în timpul pornirii proces, nu aplicați niciodată un curent mare direct, deoarece acest lucru riscă să deterioreze cipul. În schimb, porniți dispozitivul la un nivel de curent apropiat de pragul cipului, și apoi crește treptat curentul în trepte mici până la nivelul dorit nivelul este atins.

● Răcitor TEC: înainte de a porni toate componentele, mai întâi activați răcitorul, apoi continuați cu pașii de pornire incremental pentru previne supraîncălzirea și supraîncărcarea așchiilor.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
