Sursa laser DFB CWDM 1270-1650nm

Cuprins

1. Introducere a Sursă laser CWDM 1270-1650nm DFB cu circuite de acționare încorporate

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Aceasta este o sursă laser DFB CWDM 1270-1650nm cu Circuite de acționare încorporate care adoptă un cip laser semiconductor DFB, cu ieșire putere de peste 10 mW, fibră SM/PM și putere excelentă și stabilitate spectrală. Ea acceptă configurații benchtop și modulare cu o interfață de comunicare sau un software de monitorizare pentru integrarea sistemelor. Potrivit pentru optică neliniară cercetare, pompare cu laser cu fibră și sisteme de testare optică. Evitați conectarea frecventă/ deconectarea conectorilor de fibră pentru a preveni acumularea de praf și partea de capăt daune.

Produs Specificații

Caracteristicile produsului

● Puterea și stabilitate spectrală;

● Putere de iesire reglabil 10~100%;

● Modul/banchtop opțional, cu monitorizare a comunicării pentru ușurință integrare;

● Sprijină Personalizare fibre SM/PM pentru a se potrivi diferitelor sisteme optice.

Aplicații ale produsului

● Sisteme de transmisie optică;

● Pompare cu laser cu fibre;

● Cercetare în optică neliniară.

Detalii despre produs

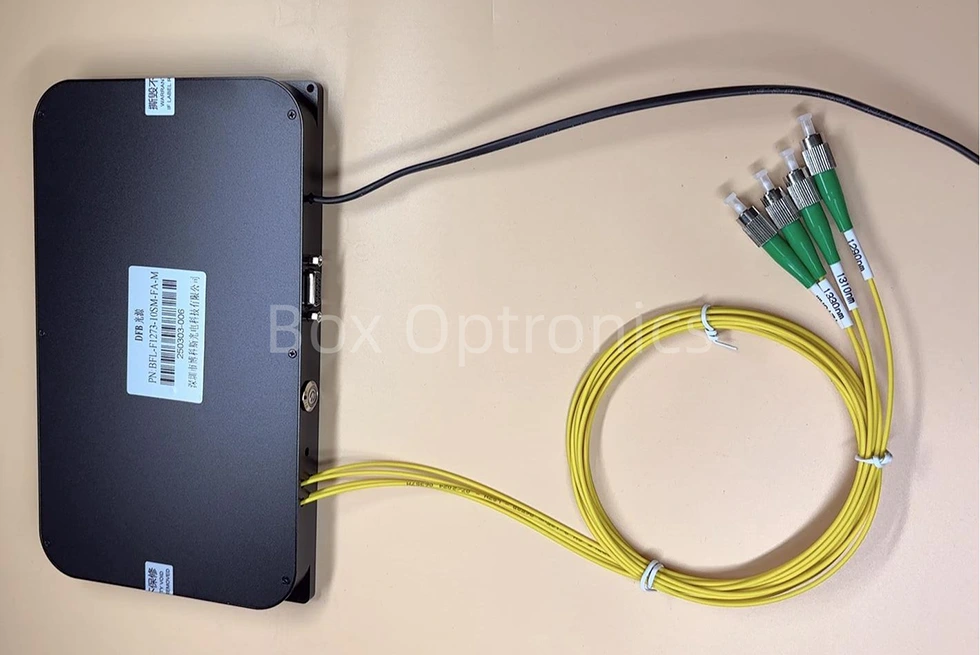

● Lungime de undă CWDM 1270~1650nm, toleranța WL este de +/-3nm.

(Este disponibilă o lungime de undă la fiecare 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

* Suportă sursa laser DFB multicanal personalizată

● Accesorii standard

Etapele operației

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv modulul sursă laser, date USB cablu, adaptor de alimentare, raport de testare etc.

Pasul 2. Alimentare: Conectat la un DC sursă de alimentare comutată sau o sursă de alimentare reglată care corespunde puterii lor cerințele de aprovizionare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare furnizate conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capac de praf la conectorul de fibre sau flanșa, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare și daune.

Setp4.Conectați-vă la computerul gazdă: Utilizați cablul de date USB-RS485 DB9 pentru a conecta sursa laser DFB și computer; computerul trebuie să instaleze mai întâi un driver de port serial dedicat pentru a identifica Cablu de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursă de lumină nu poate fi conectat și comunicat corect. Vă rugăm să întrebați Box Optronics pentru șofer.

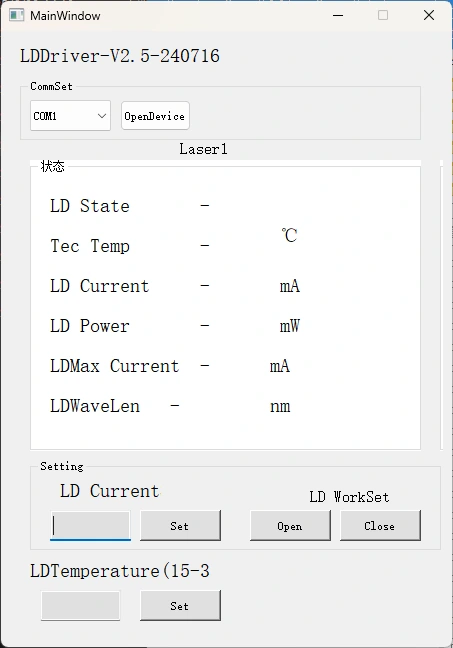

Pasul 5.Software de control: Box Optronics oferă comanda serială sau software-ul PC pentru controlați curentul LD și temperatura LD a sursei laser DFB. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru pentru a preveni deteriorarea, creșteți încet curentul de acţionare la operarea iniţială. Nu aplicați imediat curent complet.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.

Comandă informaţii

de exemplu: BLD-1550-1HSM-FA-M

(Informații despre comandă: Sursă laser CWDM 1550nm DFB cu unitate încorporată Circuite, putere de ieșire de 100 mW, cu fibră SMF-28e, conector FC/APC, modul pachet).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumulare de praf și deteriorare la capătul feței.

● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Capaceți conectorii neutilizați cu capace de praf.

● Depozitaţi echipamentul într-un mediu uscat, fără umiditate.

● Când utilizați modulul sursă laser pentru o perioadă lungă de timp, nu uitați luați în considerare disiparea căldurii și ventilația modulului și plasați modulul de pe radiatorul.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
