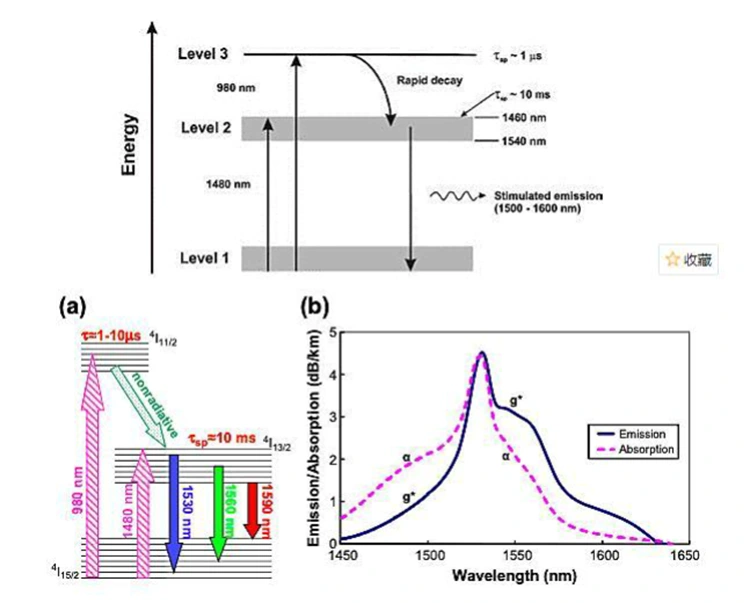

● Energia este injectată în fibra dopată cu erbiu utilizând surse de pompă de 980 nm sau 1480 nm, excitând ionii de erbiu în starea fundamentală (Er³⁺) la niveluri mai mari de energie; acești ioni apoi se relaxează rapid la o stare metastabilă, realizând astfel o inversare a populației.
● Când o lumină de semnal de 1550 nm trece prin fibra dopată cu erbiu, aceasta declanșează un proces de emisie stimulată; aceasta face ca ionii de erbiu metastabili (Er³⁺) să treacă înapoi la starea fundamentală, eliberând fotoni coerenți care sunt identici cu lumina de semnal, realizând astfel o amplificare exponențială a puterii semnalului (în regimul de semnal mic).
● Prin utilizarea fibrelor co-dopate de erbiu-itterbiu combinate cu tehnologia de combinare a pompelor multimodale, puterea saturată de ieșire poate fi îmbunătățită semnificativ (atingând niveluri de putere de câțiva wați), îndeplinind astfel cerințele cablurilor submarine pe distanțe ultra-lungi, sisteme CATV de mare putere și scenarii de transmisie de înaltă densitate.
|

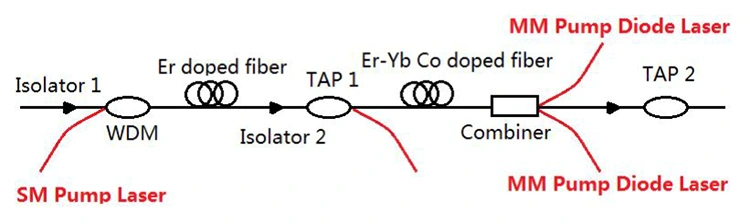

Componentă |
Descriere |
|
Izolator optic |
Conduce semnalele optice într-o singură direcție, previne ca lumina reflectată să provoace auto-oscilații și protejează sursa pompei și stabilitatea legăturii semnalului. |
|
Cuplaj WDM |
Cuplează eficient lumina cu pompă monomod (SM) de 980/1480 nm și lumina de semnal de 1550 nm în fibră dopată cu erbiu pentru transmiterea simultană a energiei și a semnalului. |
|
Fibră dopată Er |
Mediul de câștig de bază care amplifică semnalele optice prin tranziția la nivelul de energie a ionilor de erbiu, determinând câștigul de bază și performanța de zgomot. |
|
TAP Splitter |
Atinge o parte a semnalului optic în timp real pentru monitorizarea puterii fără a afecta legătura principală, permițând vizualizarea stării sistemului. |
|
Fibră co-dopată Er-Yb |
Îmbunătățește eficiența absorbției pompei și puterea saturată de ieșire, potrivite pentru aplicații de amplificare de mare putere și pe distanțe lungi. |
|
Combinator |
Cuplează lumina pompei multimode (MM) cu lumină de semnal pre-amplificată pentru a realiza injecția cu pompă de mare putere și pentru a îmbunătăți câștigul după etapă; utilizat pe scară largă în proiectele EYDFA de mare putere. |
|
PumpLaserSource |
Oferă energie de excitație la 980 nm / 1480 nm: • Pompă de 980 nm: zgomot redus, eficiență ridicată, potrivită pentru aplicații pe distanțe medii și scurte • Pompă de 1480 nm: putere de saturație mai mare, potrivită pentru aplicații de lungă distanță și cablu submarin • Pompă multimodală: potrivită pentru cerințele de amplificare de mare putere |
Diodă laser cu pompă răcită TEC de 980 nm
Modul laser cu diodă de pompă de 980 nm cu circuite de acționare încorporate
Amplificator de amplificare cu fibră dopat cu erbiu în bandă C
Sursă laser cu pompă Raman 1457nm
Î1: Care sunt avantajele pompării la 980 nm și, respectiv, pomparea la 1480 nm?
A1: Avantajele pompei de 980 nm: eficiență ridicată de conversie a pompei și cifră de zgomot mai mică. Este alegerea principală pentru EDFA de putere mică până la medie, utilizată pe scară largă în rețelele din zona metropolitană, rețelele de acces și unele scenarii de interconectare a centrelor de date.
Avantajele pompei de 1480 nm: eficiență cuantică mai mare a pompei și putere de ieșire mai mare pentru un singur dispozitiv, care îmbunătățesc semnificativ puterea de ieșire saturată. Este soluția centrală de pompare pentru EDFA-uri de mare putere, potrivită în special pentru rețelele de coloană centrală pe distanțe ultra lungi, cablurile optice submarine și scenariile de transmisie la distanță lungă de mare capacitate.
Î2: Care este diferența dintre EDFA monomod și multimod?
A2: Toate EDFA-urile principale din industrie sunt EDFA-uri cu un singur mod; nu există produse EDFA multimodale viabile din punct de vedere comercial. EDFA monomode sunt proiectate special pentru sistemele de fibră monomod, potrivindu-se cu caracteristicile de pierdere redusă ale fibrei monomod. Ele sunt utilizate în principal pentru transmisia optică la distanță lungă și servesc ca componente de bază în telecomunicații și transmisia la distanță lungă a centrului de date. Fibra multimod este potrivită doar pentru transmisia pe distanțe scurte de aproximativ 100 de metri, cu pierderi mari de transmisie și dispersie pe mai multe căi. Pentru compensarea câștigului în scenariile pe distanțe scurte, în locul EDFA-urilor sunt preferate amplificatoarele optice cu semiconductor mici (SOA).
Î3: Gama lungimii de undă afectează performanța EDFA?
A3: Da, lungimea de undă afectează performanța EDFA. EDFA funcționează în principal în banda C și în banda L, centrate la aproximativ 1550 nm. În intervalul proiectat, acestea oferă câștig plat și zgomot redus; dincolo de interval, câștigul scade și zgomotul crește. Pentru a asigura performanța EDFA, vă rugăm să vă asigurați că intervalul de lungimi de undă a amplificatorului corespunde cerințelor sistemului.
-
