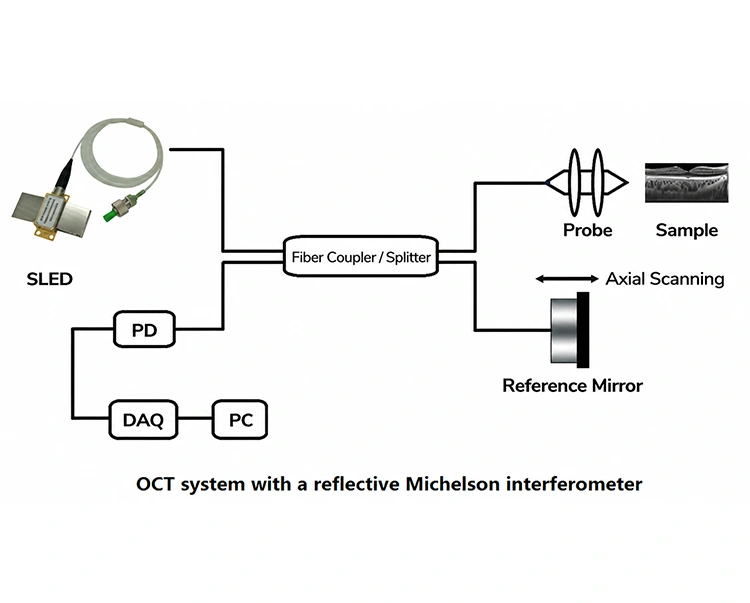

(1) Lumina emisă de o sursă de bandă largă, cu coerență scăzută (cum ar fi un SLED) este împărțită în două fascicule de un divizor de fascicul (sau cuplaj de fibre), care intră în brațul de referință și, respectiv, în brațul eșantionului.
(2) Lumina din brațul de referință este reflectată înapoi de o oglindă.
(3) După ce lumina din brațul eșantionului iluminează țesutul sau materialul supus investigației, lumina retroîmprăștiată de la diferite adâncimi revine.
(4) Cele două fascicule se recombină la separatorul de fascicule; un semnal de interferență este generat numai atunci când diferența de cale optică dintre cele două brațe se încadrează în lungimea de coerență a sursei de lumină. Această lungime de coerență scurtă asigură rezoluția axială ridicată a sistemului.
(5) Prin scanarea poziției oglinzii de referință sau utilizând măsurarea frecvenței pentru a obține semnale de interferență, sistemul poate reconstrui imagini tomografice bidimensionale sau tridimensionale ale eșantionului strat cu strat.
|
Componentă |
Descrierea funcției |
|

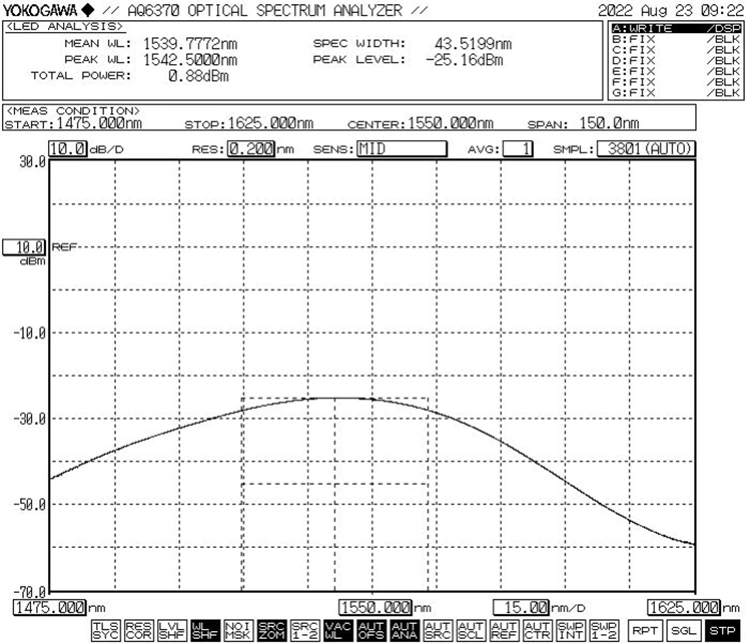

Sursă de lumină SLED |
Oferă lumină de bandă largă cu coerență scăzută, servind ca sursă de lumină centrală pentru sistemul OCT pentru a obține o rezoluție axială ridicată; operează de obicei în banda de infraroșu apropiat de 800–1550 nm. |
|
Cuplaj / Splitter de fibre |
Împarte sursa de lumină într-un braț de probă și un braț de referință și combină semnalele de eco de la ambele brațe în detector. |
|
Sondă |
Focalizează fasciculul de lumină pe suprafața sau interiorul eșantionului și colectează semnale optice retroreflectate/difuzate de la diferite adâncimi. |
|
Oglindă de referință |
Oferă o cale optică de referință stabilă. Schimbă lungimea căii optice a brațului de referință prin scanare axială precisă, realizează potrivirea semnalului de interferență cu lumina reflectată de la diferite adâncimi de eșantion și completează scanarea rezolvată în adâncime. |
|
PD |
Detectează semnale optice de interferență de la brațul de probă și brațul de referință. |
|
Sistem de achizitie de date (DAQ) |
Convertește semnalele fotoelectrice în semnale digitale pentru procesare și stocare în timp real de către computer. |
|
PC |
Prelucrează semnalele de interferență dobândite prin algoritmi precum transformarea rapidă Fourier (FFT) și reconstruiește imagini tomografice 2D sau 3D de înaltă rezoluție ale probei. |

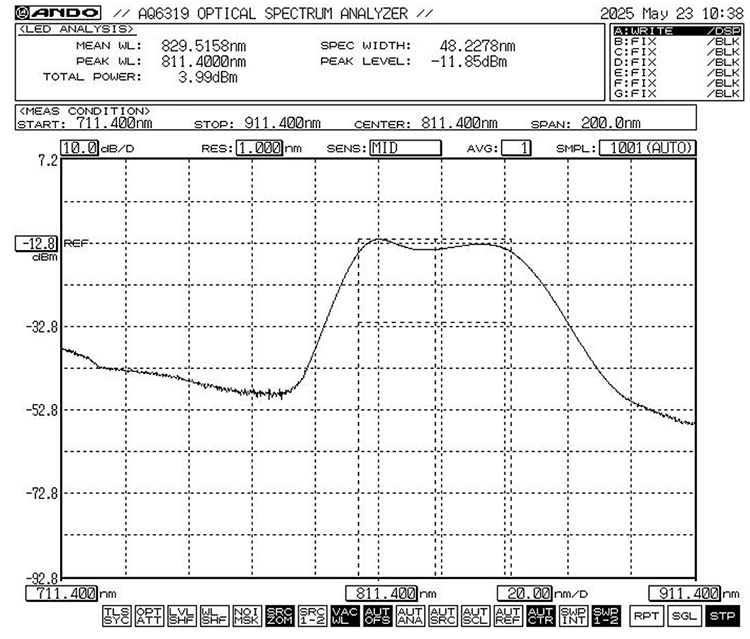

Sursă de lumină SLED de bandă largă 840nm 20mW
1060nm 1064nm SLD Sursă de lumină
Î1: Ce lungime de undă (în nm) a sursei de lumină de bandă largă SLD este utilizată de obicei în OCT?
A1: Imagistica biomedicală → 800–1060nm;
Aplicații de inspecție industrială/fibră optică → 1300–1550nm.
Î2: O sursă de lumină cu bandă largă SLED necesită un izolator?
A2: Pentru aplicații industriale, este necesar să se evalueze în mod independent mărimea puterii optice reflectate; dacă este garantat, pot fi necesare mai multe izolatoare.
Î3: Sursele de lumină SLD pe care le furnizați vin cu un circuit de driver încorporat?
R3: Da, oferim soluții modulare care integrează cipul laser, circuitul driverului și (opțional) un cuplaj de fibră. Acest lucru permite utilizarea directă sau integrarea ulterioară a sistemului fără a fi nevoie ca clientul să conecteze un driver extern.
-
