Sursă de lumină SLD în bandă largă cuplată cu fibră de 840 nm

Prezentare generală a produsului-Sursă de lumină SLD în bandă largă cuplată cu fibră de 840 nm

Box Optronics produce sursa de lumină SLD Broadband de 840nm cu fibră cuplată, o componentă optică activă de înaltă performanță bazată pe emisie spontană amplificată (ASE) dintr-o structură de amplificator optic semiconductor, oferind putere optică mare cu o lățime de bandă spectrală largă și coerență temporală scăzută.

Oferă o putere de ieșire mai mare decât LED-urile, menținând în același timp un spectru mult mai larg decât diodele laser, făcându-l potrivit pentru aplicații care necesită coerență scăzută și luminozitate ridicată.

Dispunând de o putere de ieșire minimă de 5 mW, o lățime de bandă tipică de 10 nm și o stabilitate excelentă a puterii (≤±0,02dB pe termen scurt, ≤±0,05dB pe termen lung), această sursă SLD de 840nm este optimizată pentru sisteme de imagine și detecție cu fibră optică de precizie. Dispozitivul este disponibil atât sub formă de modul compact (70×90×18mm) pentru integrare în sistem, cât și sub formă de banc (195×220×120mm) pentru medii de laborator și de testare.

Echipată cu pigtails de fibră de 780 CP și conectori FC/APC ca standard, cu interfață de comunicație RS485 opțională pentru monitorizare și control, această sursă de lumină SLD oferă versatilitate și fiabilitate pentru o gamă largă de aplicații.

Caracteristici cheie-Sursă de lumină SLD în bandă largă cuplată cu fibră 840nm

● Putere mare de ieșire: minim 5mW

● Lățime de bandă spectrală largă: 10nm tipic (-3dB)

● Ondulare spectrală scăzută pentru un spectru curat

● Profilul spectrului gaussian

● Stabilitate excelentă a puterii: ≤±0,02dB/15min pe termen scurt

● Stabilitate pe termen lung: ≤±0,05dB/8 ore

● Ieșire cuplată cu fibră cu fibră de 780 CP

● Conector FC/APC standard, alte opțiuni disponibile

● Doi factori de formă: Modul și Benchtop

● Interfata de comunicatie RS485 pentru monitorizare

● Comparație cu soluția low-cost

● Gamă largă de temperatură de funcționare: -5°C până la +55°C

● Design de pachet compact și robust

● Versiune opțională pentru bancă cu control touch screen

Aplicații tipice-Sursă de lumină SLD Broadband cuplată cu fibră 840nm

● Giroscoape cu fibră optică (FOG)

● Sisteme de tomografie cu coerență optică (OCT).

● Imagistica medicala si optica biomedicala

● Sisteme de detectare prin fibra optica

● Interferometrie cu lumină albă

● Testarea si caracterizarea componentelor optice

● Laboratoare de cercetare-dezvoltare

● Reflectometrie în domeniul coerenței optice (OCDR)

Specificații tehnice-Sursă de lumină SLD Broadband cuplată cu fibră 840nm

Specificații optice (T=25°C)

Specificații mecanice și de mediu

Detalii despre produs-Sursă de lumină SLD în bandă largă cuplată cu fibră de 840 nm

Ce este un SLD?

O diodă superluminiscentă (SLD) este o sursă optică semiconductoare de bandă largă bazată pe emisie spontană amplificată (ASE) cu câștig optic ridicat într-o structură de ghid de undă asemănătoare unei diode laser, care funcționează în condiții de feedback optic suprimat pentru a preveni oscilația laser.

Spre deosebire de diodele laser care se bazează pe o cavitate rezonantă, SLD-urile folosesc fațete cu reflectivitate scăzută (acoperite cu AR) și structuri de ghid de undă înclinate sau înclinate pentru a suprima feedback-ul cavității, permițând un câștig optic ridicat, evitând în același timp acțiunea laser.

Caracteristicile cheie ale SLD-urilor:

• Putere de ieșire și luminozitate semnificativ mai mari decât LED-urile, menținând în același timp o coerență temporală scăzută

• Emisia de bandă largă cu o anvelopă spectrală ASE netedă

• Coerență temporală foarte scăzută (lungime scurtă de coerență), ideală pentru aplicații interferometrice, cum ar fi OCT

• În mod obișnuit, structura ghidului de undă cu un singur mod transversal care permite cuplarea eficientă a fibrelor monomode

• Forma spectrală concepută în mod obișnuit ca profile cvasi-Gauss sau personalizate, în funcție de design

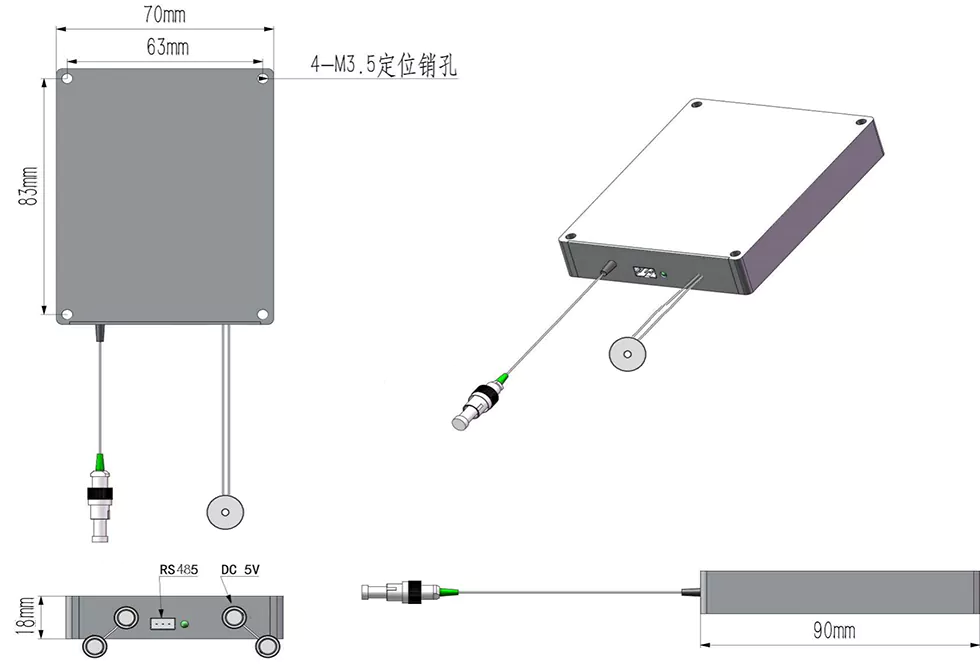

Dimensiuni pachet

Sursa de lumină de bandă largă SLD de 840 nm este disponibilă în două configurații de pachet:

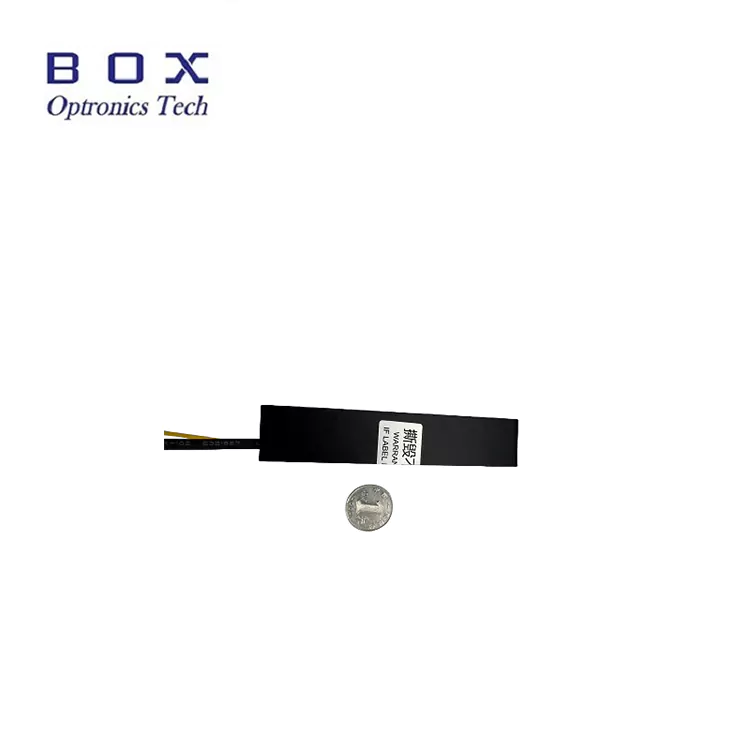

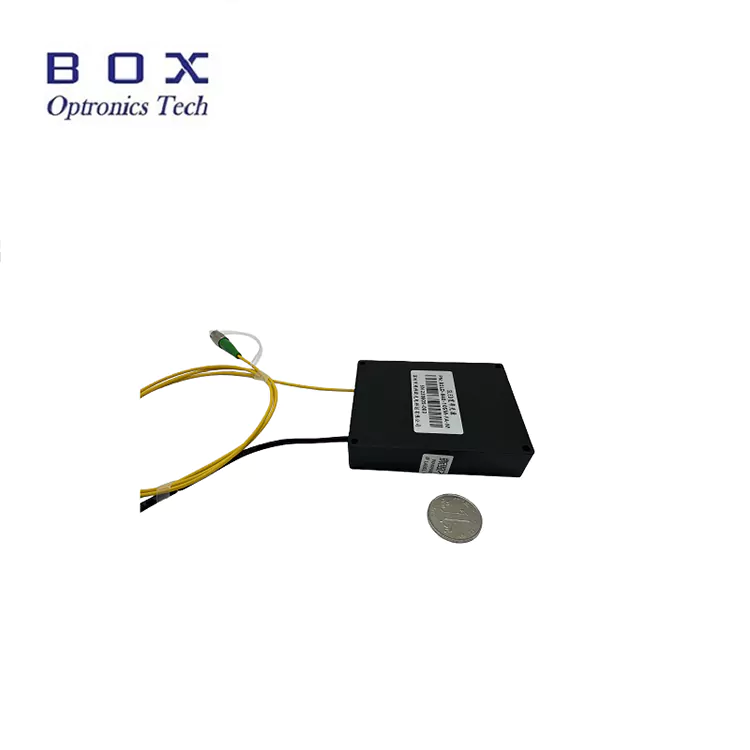

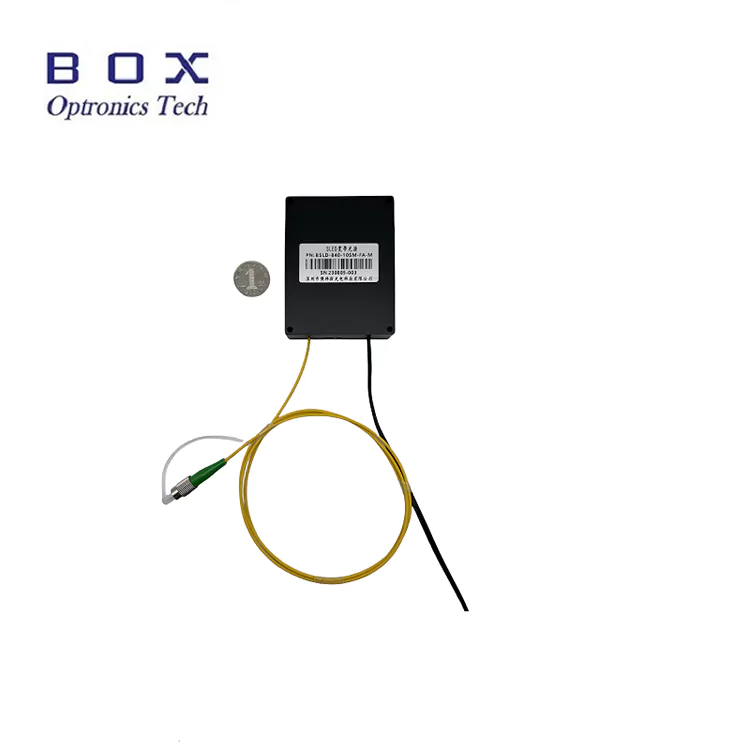

Versiune modul (70×90×18mm):

• Design compact, cu profil redus pentru integrarea sistemului

• 4-M3.5 găuri de montare pentru o instalare sigură

• Intrare de curent continuu (5V sau 12V)

• Port de comunicație RS485 (DB9 feminin)

• Ieșire pigtail din fibră cu conector FC/APC

• Ideal pentru încorporare în instrumente și sisteme

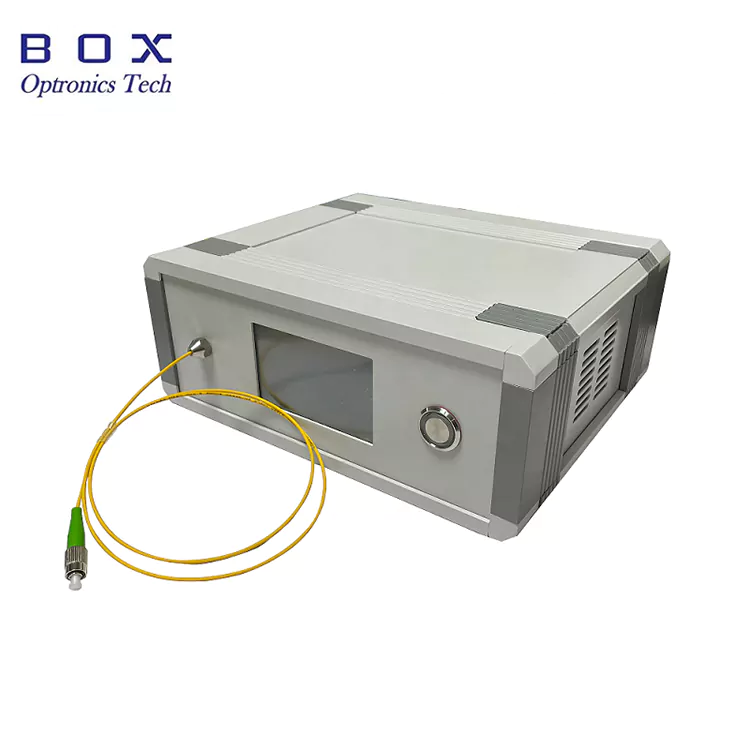

Versiune pentru banc (195×220×120mm):

• Factor de formă de masă pentru utilizare în laborator

• Ecran tactil încorporat pentru monitorizarea stării

• Intrare de curent alternativ (110-240 V universal)

• Port de comunicație RS485 (DB9 feminin)

• Ieșire prin fibră pe panoul frontal

• Ușor de utilizat, operare plug-and-play

• Ideal pentru laboratoarele de cercetare și dezvoltare și mediile de testare

Control si Monitorizare

Atât versiunile de modul, cât și cele de banc acceptă interfața de comunicare RS485 pentru monitorizare și control. Versiunea de bancă are în plus un ecran tactil încorporat pentru operare locală.

Parametrii de monitorizare și control disponibili:

• Monitorizarea puterii de ieșire

• Monitorizarea curentului de conducere

• Monitorizarea temperaturii

• Ajustarea puterii (opțional)

• Software pentru computer gazdă pentru controlul computerului (opțional)

De ce să alegeți Box Optronics?

• Control strict al calității cu testare 100% înainte de expediere

• Prețuri competitive cu capacitate stabilă de livrare în vrac

• Opțiuni de personalizare flexibile pentru lungime de undă, putere, lățime de bandă, fibră și conectori

• asistență tehnică 7×24 de ore și răspuns rapid

• Livrare globală cu livrare expres DHL, UPS și FedEx

• Disponibile atât versiunile cu module, cât și versiunile pentru bancă

• Software gazdă opțional pentru integrarea sistemului

• Aprovizionare fiabilă pe termen lung pentru cantitățile de producție

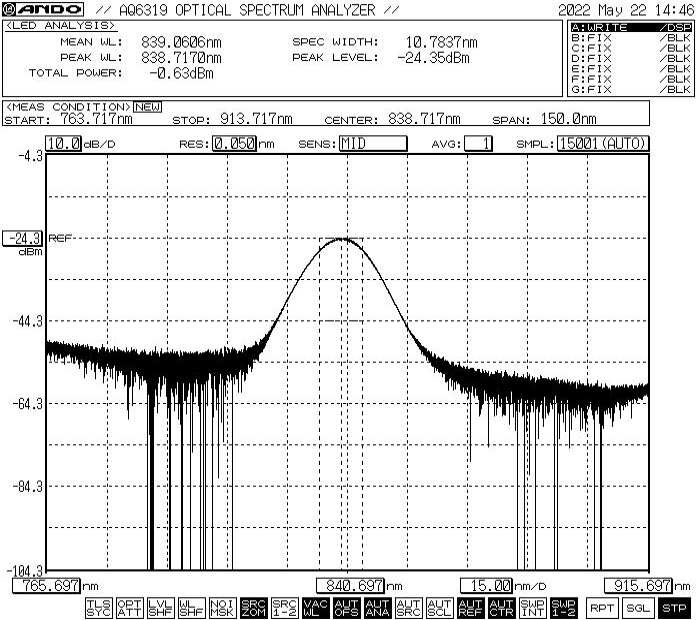

Spectral Performance-840nm Fibre Coupled SLD Broadband Light Sursa

Spectrul tipic arată o lungime de undă a centrului de aproximativ 840 nm cu o lățime de bandă de aproximativ 10 nm -3 dB.

*Notă: Spectrul afișat este o performanță tipică. Spectrul real poate varia ușor de la unitate la unitate. Contactați-ne pentru date specifice de spectru sau cerințe de spectru personalizate.

Informații de comandă-Sursă de lumină SLD cu bandă largă cuplată cu fibră 840nm

Nomenclatura modelului

BSLD - XXX - XX - XX - X - (X)

Exemplu: BSLD - 840 - 51 - SM - M

Sursă de lumină SLD Broadband de 840 nm, ieșire de 5 mW, lățime de bandă de 10 nm, fibră de 780 CP, versiune modul, sursă de alimentare 5 VDC

Opțiuni de personalizare disponibile

• Lungimea de undă centrală: 840nm standard, alte lungimi de undă disponibile la cerere

• Putere de ieșire: 5mW standard, opțiuni de putere mai mare disponibile

• Lățimea de bandă spectrală: standard de 10 nm, alte opțiuni de lățime de bandă disponibile

• Tip de fibră: standard de 780 CP, alte fibre speciale disponibile

• Lungimea fibrei: 0,5 m, 1 m, 1,5 m, 2 m (lungimi personalizate disponibile)

• Tip coadă: tub liber de 900 μm, tub liber de 3,0 mm

• Tip de conector: standard FC/APC, FC/UPC, SC/APC, LC/APC sau personalizat

• Tip de pachet: Modul sau Benchtop

• Tensiune de alimentare: 5VDC, 12VDC (modul), 110-240VAC (benchtop)

• Izolator optic: opțiunea de izolator încorporat disponibilă

• Interfață de comunicație: standard RS485, alte interfețe disponibile

• Software pentru computerul gazdă: disponibil pentru monitorizare și control

Pentru cerințe personalizate, vă rugăm să contactați echipa noastră de vânzări cu specificațiile dumneavoastră.

Fișă tehnică și raport de testare

Fiecare sursă de lumină de bandă largă SLD de 840 nm este livrată cu un raport de testare cuprinzător care documentează parametrii de performanță măsurați. Fișierul PDF cu fișa de date conține specificații detaliate, curbe de performanță și desene dimensionale.

• Raport de testare individual inclus cu fiecare unitate

• Număr de serie urmăribil pentru fiecare unitate

Fișa cu date

Condiții de ofertă și plată

Termenii de citare

• EXW (Ex Works): recomandat dacă aveți un cont DHL/UPS/FedEx. Expediem folosind contul dvs.; niciun cost de transport nu este perceput de noi.

• DAP (Livrat la loc): dacă nu aveți un cont de curier, putem aranja expedierea cu transport preplătit.

• Alți termeni: vă rugăm să ne contactați pentru a discuta.

Condiții de plată

• PayPal: plată rapidă și sigură pentru mostre și comenzi mici

• T/T (transfer bancar): metodă de plată standard pentru comenzile normale de producție

• Alibaba Trade Assurance: protecție securizată a comenzilor pentru tranzacțiile online cu garanția cumpărătorului

• Card de credit: acceptat prin PayPal, Alibaba

• Termeni flexibili de plată: negociabil

Perioada de graţie

• Producție standard: ~10-15 zile lucrătoare

• Configurații personalizate: 15-20 de zile lucrătoare

• Comenzi în volum: vă rugăm să contactați pentru programul de producție

• Livrare internațională: ~3-5 zile lucrătoare (DHL/UPS/FedEx express)

• Serviciul rapid: disponibil la cerere

Note de operare și manipulare

Manipularea fibrelor

• Evitați îndoirile sau îndoirile ascuțite care pot deteriora fibra

• Nu trageți și nu răsuciți codițele din fibre

• Curățați conectorii de fibre înainte de conectare, folosind instrumente de curățare adecvate

• Folosiți întotdeauna capace pentru praf când conectorul nu este utilizat

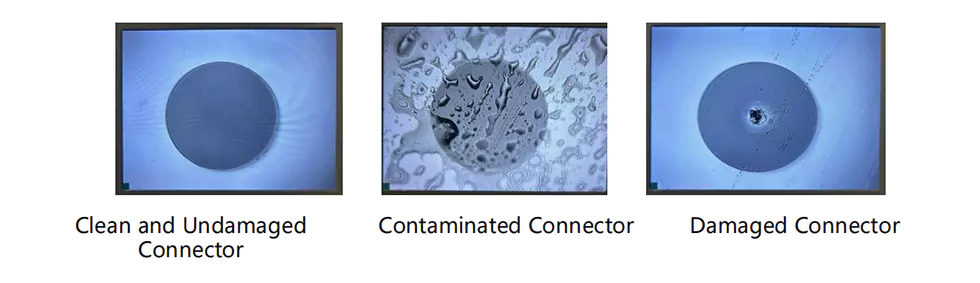

• Inspectați partea de capăt a fibrei pentru a nu se deteriora înainte de utilizare

Considerații privind puterea și funcționarea

• Asigurați-vă o tensiune de alimentare adecvată înainte de conectare

• Nu depășiți curentul maxim de unitate sau puterea nominală

• Folosiți o radiație adecvată pentru o funcționare continuă

• Opriți alimentarea înainte de a conecta/deconecta fibra

• Nu vă uitați direct în ieșirea de fibră când este pornit
