1550nm DFB 100mW Laser fluture de mare putere

Cuprins

1. Introducerea 1550nm Laser fluture de mare putere DFB 100mW

2. Specificatii tehnice

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Timp de livrare

10. Note de operare

11. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

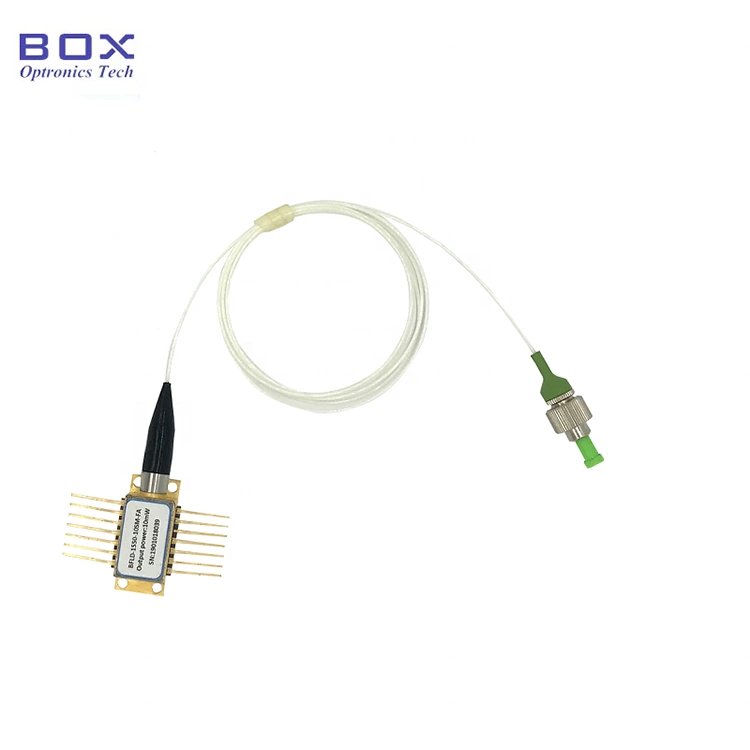

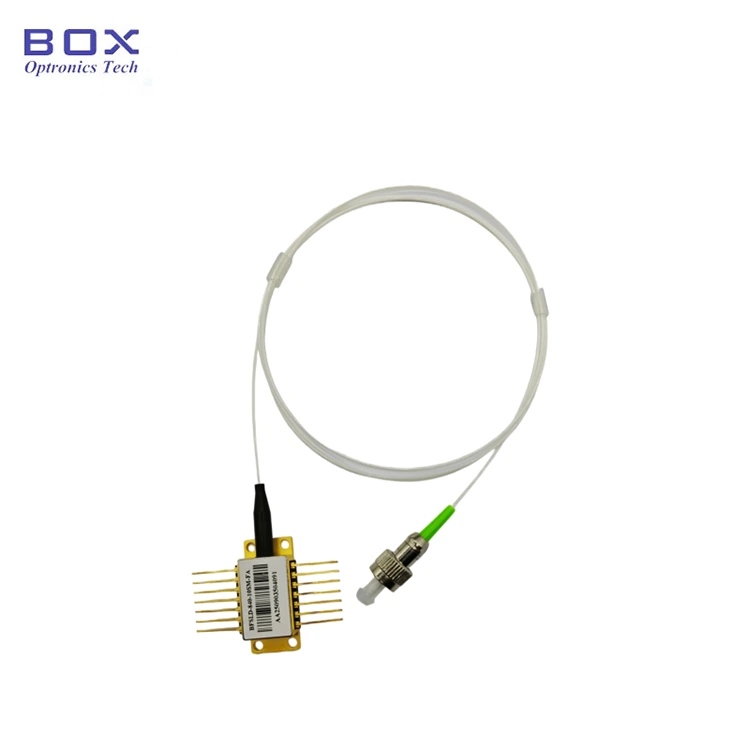

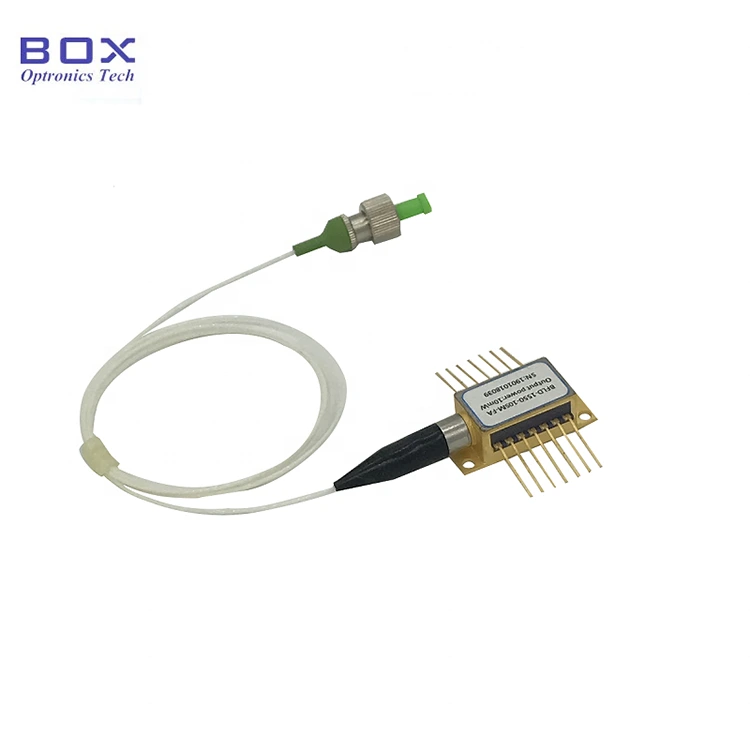

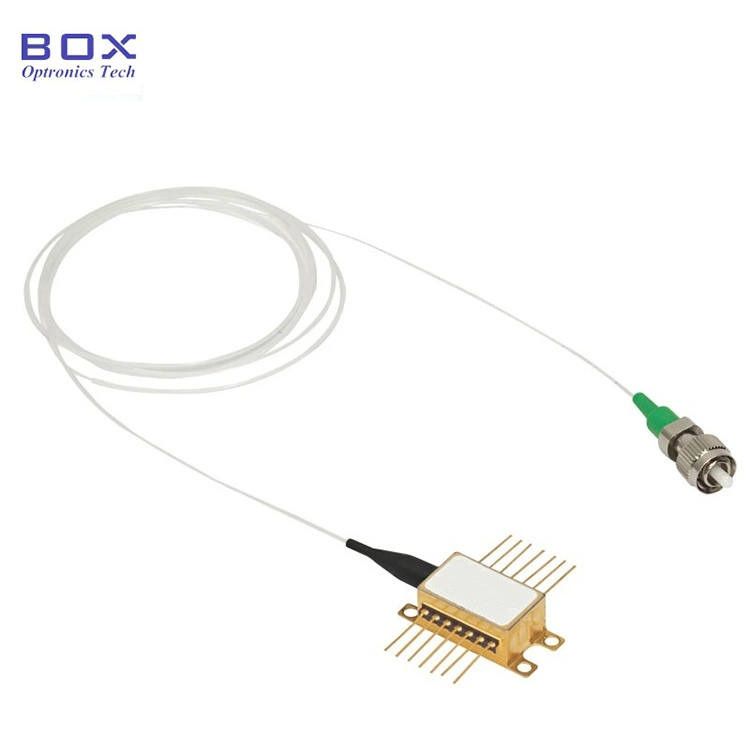

Se bazează laserul fluture de mare putere de 1550nm DFB 100mW pe cip DFB MQW (Multi-Quantum Well), adoptând standardul industrial cu 14 pini pachet butterfly, integrează un TEC (Thermoelectric Cooler), termistor, monitorizarea luminii de fundal PD (Fotodioda). Dacă pinii necesită lipire, temperatura de lipire nu trebuie să depășească 260°C, iar timpul de lipire nu trebuie să depășească 10 secunde.

Specificațiile produsului

Caracteristicile produsului

● Fibră SM sau coadă de porc din fibră PM;

● Înalt putere de ieșire de până la 100 mW;

● Raport ridicat de suprimare a modului lateral;

● 14 pini Pachet BTF cu TEC, termistor și monitorizați PD.

Aplicații ale produsului

● Comunicatii prin fibra optica;

● Test optic de laborator;

● Detecție prin fibră optică.

Produs Detalii

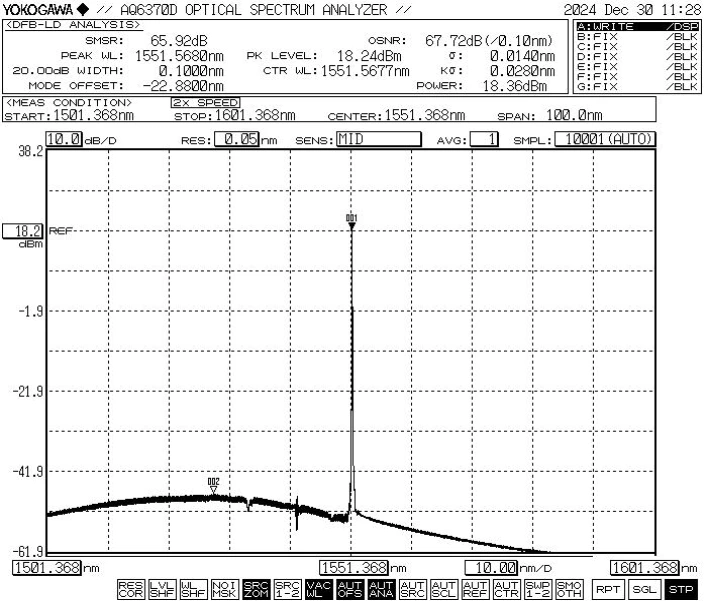

● Spectru tipic: 1550nm, toleranță +/-2 WL.

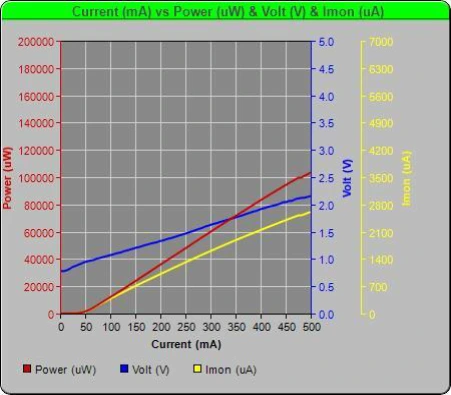

● Laser fluture de mare putere PIV-1550nm DFB 100mW

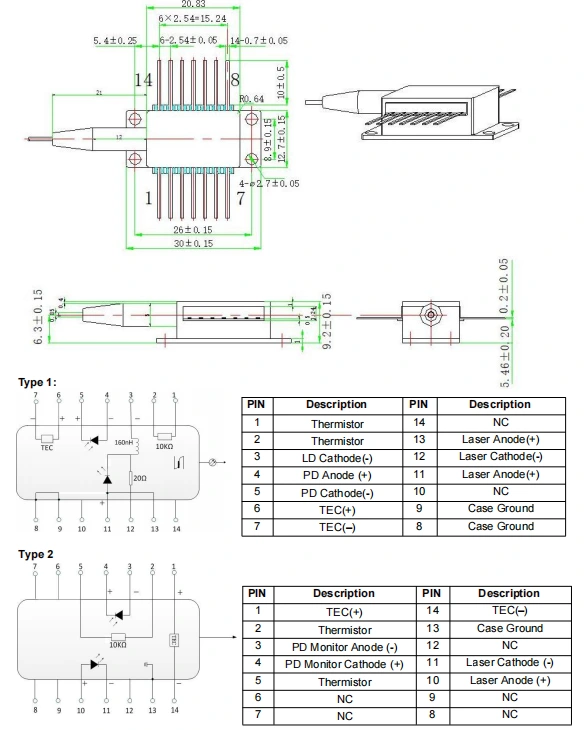

● Desen pachet și definiție PIN-OUT (unitate: mm) -1550nm DFB 100mW Laser fluture de mare putere

Comandă informaţii

de exemplu: BFLD-1550-1HSM-FA2

(Informații de comandă: 1550nm DFB 100mW High Power Butterfly Laser, SM fibră, cu conector FC/APC, pin pompă).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Note

● Acest dispozitiv este sensibil la electrostatic; prin urmare, respectarea strictă la măsuri de protecție antistatică este necesară în timpul ambalării, transport și utilizare. În plus, trebuie luate măsuri de precauție pentru a preveni supratensiuni de alimentare, deoarece nerespectarea acestui lucru poate duce la deteriorarea permanentă a dispozitiv (de exemplu, asigurarea unei împământări adecvate a echipamentului și purtarea unui dispozitiv antistatic curea de mână).

● Fibrele optice sunt fragile; nu folosiți fibra pentru a trage dispozitivul. Când introduceți sau scoateți un dispozitiv din priză, nu aplicați presiune asupra acestuia sau trageți de manșonul situat în partea din spate a carcasei dispozitivului. Pentru dispozitive echipat cu conectori, asigurați-vă că atât dispozitivul, cât și conectorul de fibră sunt ridicate simultan în timpul instalării sau demontării.

● Când utilizați dispozitivul, respectați cu strictețe tensiunea de funcționare și intervalele de curent specificate în fișa de date. Parametrii cheie—inclusiv Ith (curent de prag), Iop max (curent de operare maxim), Vop max (curent maxim Tensiunea de operare) și λc (lungimea de undă centrală) — ar trebui să fie menționate în special în raportul de testare furnizat la momentul expedierii.Notă:Funcționare peste valorile nominale maxime absolute poate cauza deteriorarea permanentă a dispozitivului.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
