Laser cuplat cu fibră 1550nm 1W

Cuprins

1. Introducerea laserului cuplat cu fibră 1550nm 1W

2. Specificațiile produsului

3. Caracteristici

4. Aplicații

5. Detalii despre produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Ghid de operare

10. Note de operare și întreținere

11. Asigurarea calității și serviciul post-vânzare

Introducere produs-1550nm 1W Laser cuplat cu fibră

Laserul cuplat cu fibră de 1550nm 1W utilizează un laser semințe DFB combinat cu un modul optic cu câștig de putere mare pentru a obține o ieșire laser cu o singură lungime de undă și de mare putere. Are o precizie mare a lungimii de undă și un raport ridicat de suprimare a modului lateral. Opțiunile includ fibră monomod sau care menține polarizarea; unitatea oferă putere mare de ieșire cu curent reglabil, emisie imediată de lumină la pornire și funcționare ușor de utilizat, făcând-o ideală pentru utilizarea în laborator de către cercetători.

Specificații de produs-1550nm 1W Laser cuplat cu fibră

Caracteristici produs-1550nm 1W Fibre Cuplaser Laser

● Seed DFB + arhitectură de etapă de câștig de mare putere care echilibrează lățimea liniei și puterea;

● Stabilitate excepțională a puterii pentru funcționare continuă de lungă durată;

● Opțiuni de fibră SM și PM pentru integrarea flexibilă a sistemului;

● Pachete benchtop și module pentru integrare în laborator și OEM;

● Ajustare continuă a puterii 10%–100%.

Aplicații de produs-1550nm 1W Laser cuplat cu fibră

● Testarea și cercetarea coerentă a comunicațiilor optice;

● Optica neliniara si generarea de supercontinuum;

● Sursă de lumină transmițător LiDAR;

● Caracterizarea câștigului și pomparea amplificatorului de fibre.

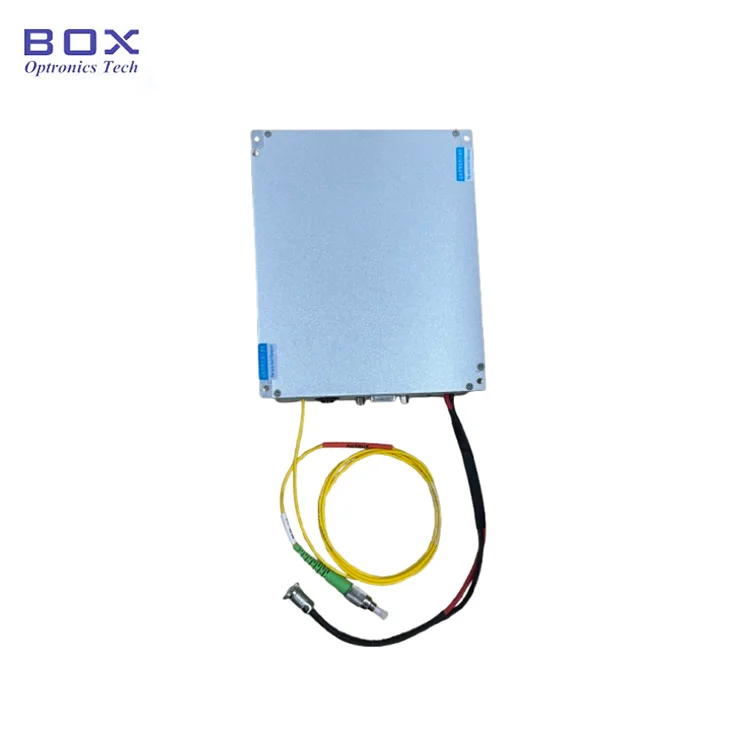

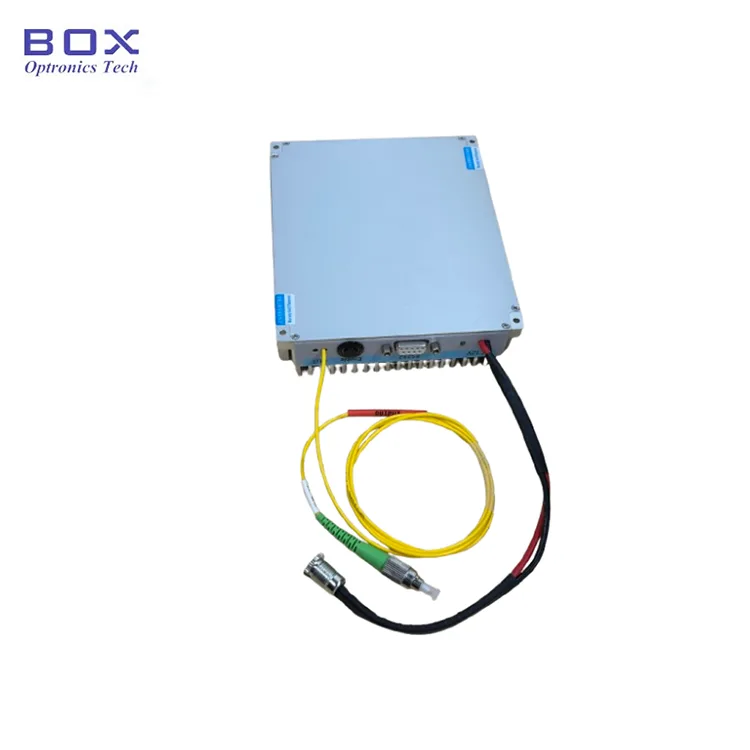

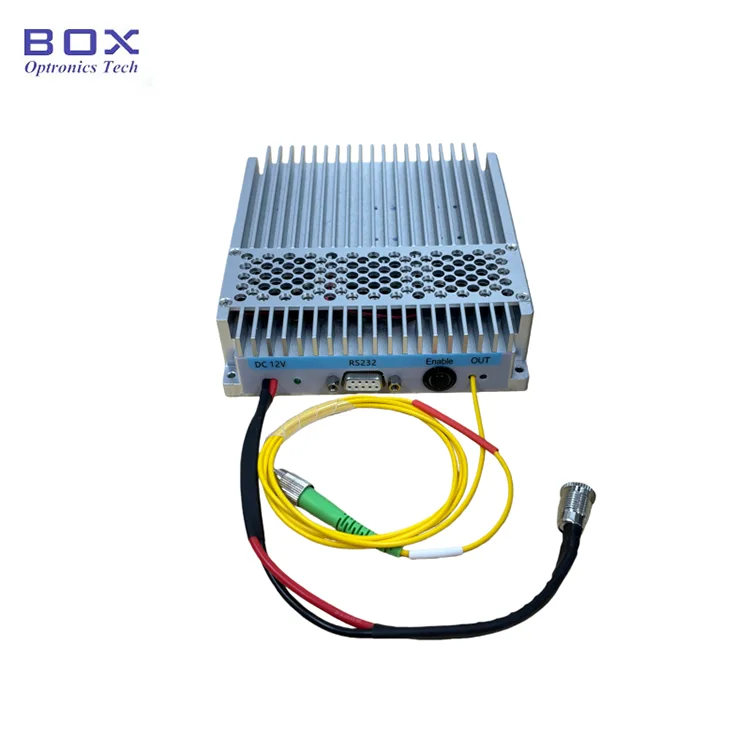

Detalii produs-1550nm 1W Laser cuplat cu fibră

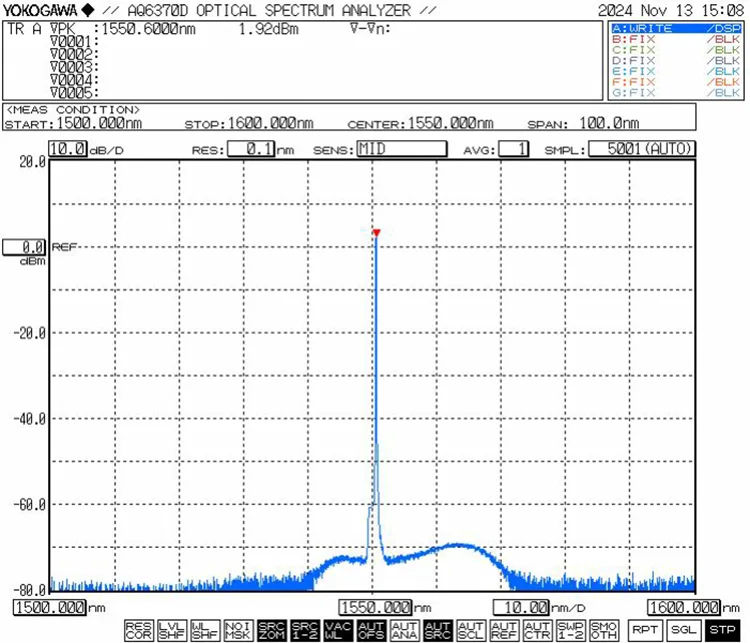

● Curbă caracteristică tipică: λ= 1550 nm, lățime de linie ≤3MHz, Pavg= 20W

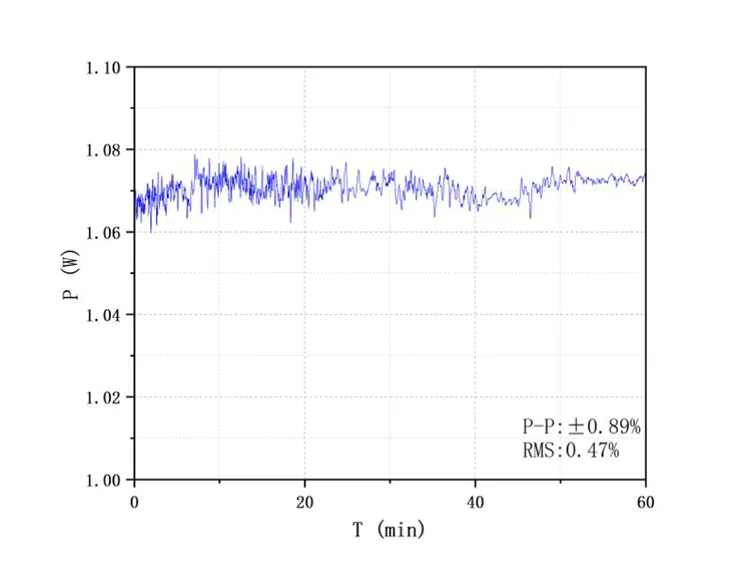

● Puterea laserului și stabilitatea puterii (Test de stabilitate a puterii @ 1W)

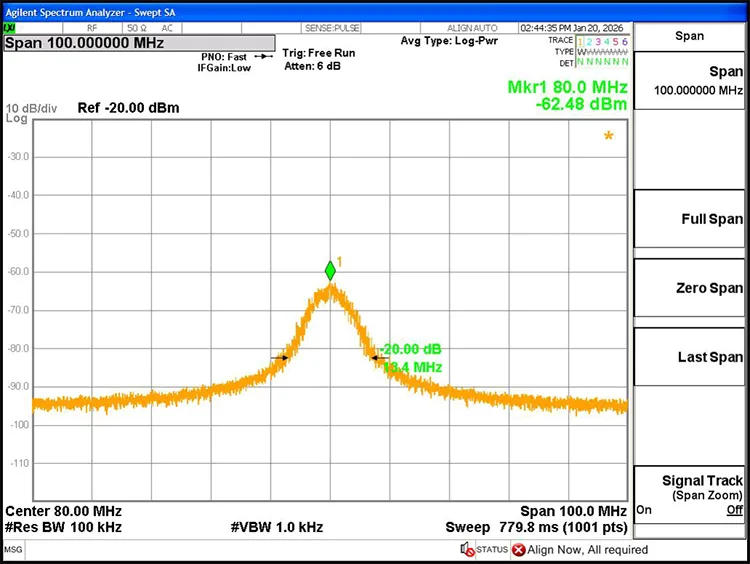

● Laser Linewidth @ 3dB: 0,67MHz

Informații despre comandă-Laser cuplat cu fibră 1550nm 1W

de exemplu: HFL-1550-30-PM-M31

(Informații de comandă: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) putere de ieșire, PM1550fiber, pachet modul).

Fișă tehnică și fișă de testare-1550nm 1W Laser cuplat cu fibră

Fișa cu date

Foaia de testare

Condiții de ofertă și plată-1550nm 1W Fibre Coupled Laser

● Condiții de ofertă

(1) EXW

(2) DAP

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Pași de funcționare-1550nm 1W Laser cuplat cu fibră

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete.

● Accesorii standard

Pasul 2. Alimentare: portul de alimentare folosește o interfață standard DC5.5×2.1mm. Folosiți numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. Un cablu de alimentare cu conector în formă de U pentru conectarea la o sursă de alimentare cu comutator este disponibil la cerere în momentul achiziției.

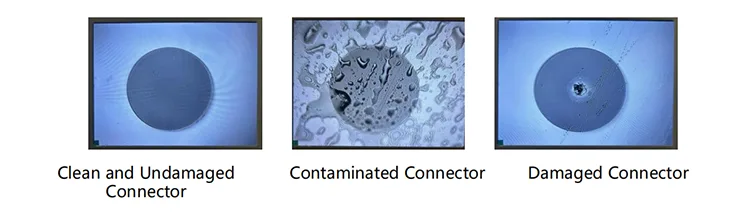

Pasul 3. Conectarea fibrei de ieșire: scoateți capacul de praf de la conectorul de fibră, inspectați suprafața de capăt pentru contaminare sau deteriorare și asigurați-vă curățenia înainte de a vă conecta la alte dispozitive de fibră sau echipamente de testare. Pentru modelele de mare putere, se recomandă îmbinarea prin fuziune.

Setp4. Conectați-vă la computerul gazdă: utilizați cablul de date serial USB-RS232 inclus pentru a conecta modulul la computer. Instalați driverul serial dedicat (furnizat de Box Optronics) pentru a activa comunicarea. Fără driver, software-ul gazdă nu se poate conecta la modul.

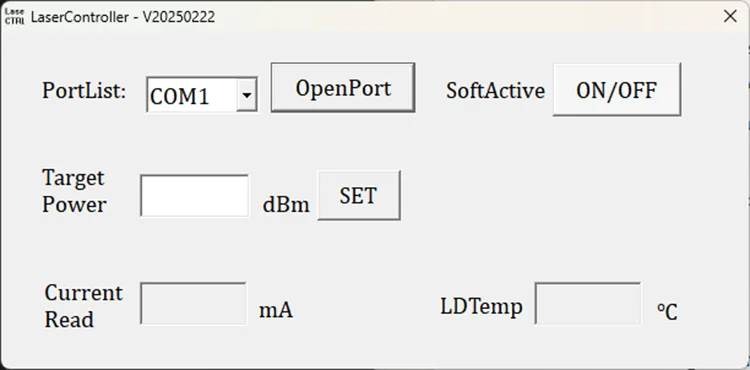

Pasul 5. Software de control: Software-ul gazdă permite reglarea puterii de ieșire și controlul ieșirii laser prin intermediul butonului „SoftActive” (vezi diagrama interfeței de mai jos). Software-ul afișează curentul setat al pompei, puterea de ieșire și starea de monitorizare a temperaturii

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Note de funcționare și întreținere-1550nm 1W Laser cuplat cu fibră

● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumularea de praf și deteriorarea părții laterale.

● Curățați conectorii de fibre cu un șervețel care nu lasă scame și inspectați-l cu un detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Capaceți conectorii neutilizați cu capace de praf.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; depozitați într-un loc uscat.

● Când utilizați pe termen lung, puneți-l pe un radiator.

Asigurarea calității și serviciul post-vânzare-1550nm 1W Laser cuplat cu fibră

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de o eroare umană.

(4) Dezasamblare, modificare sau reparare neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Daune sau pierderi în timpul transportului.
