Sursă de lumină ASE de bandă largă de 1030 nm

Cuprins

1. Introducere a Sursă de lumină ASE de bandă largă de 1030 nm

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Ghid de operare sigură

7. Informații de comandă

8. Fișă tehnică

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

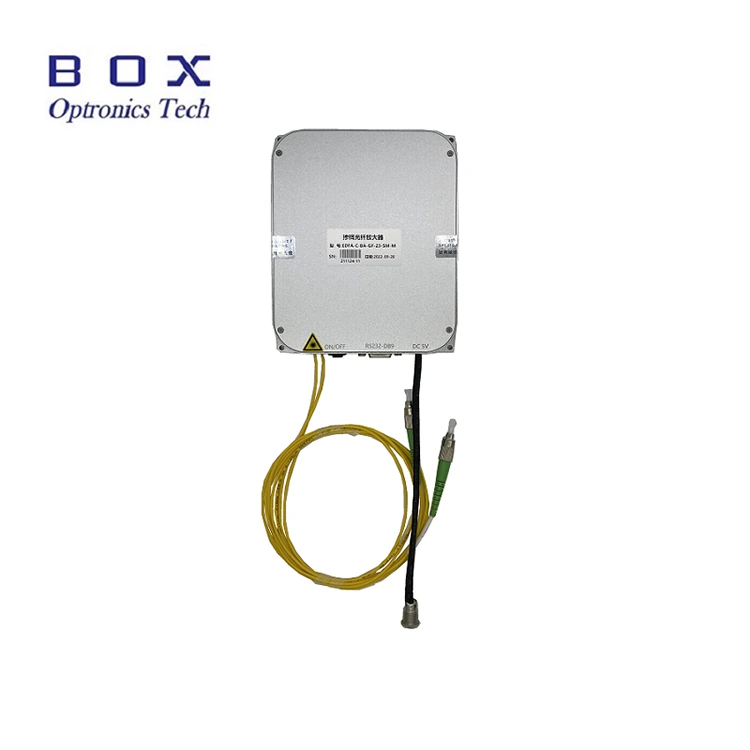

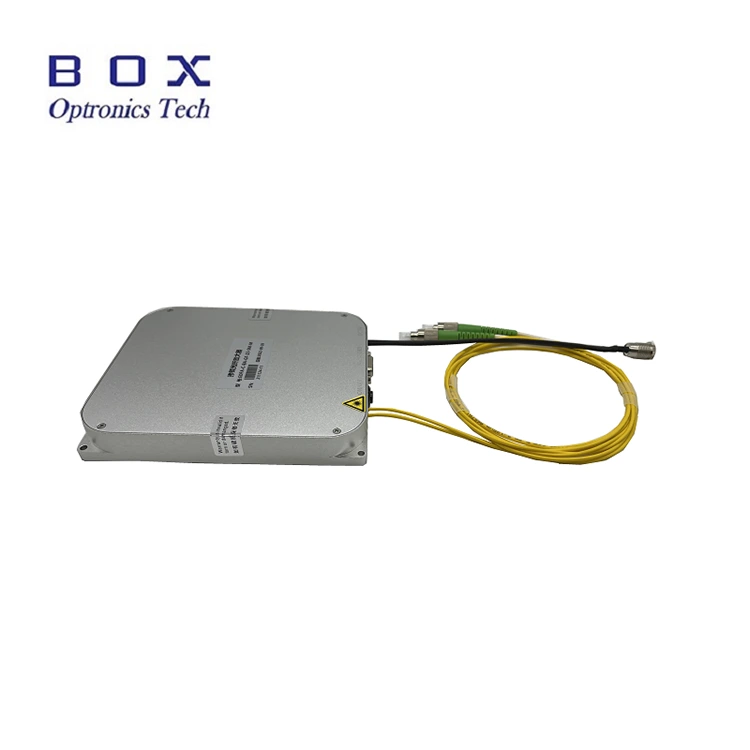

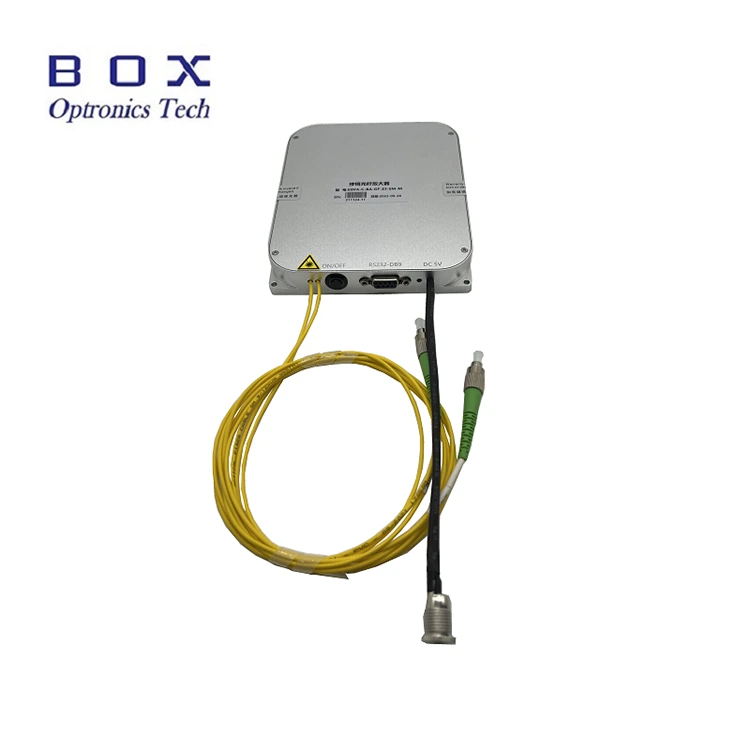

Aceasta este o sursă de lumină de bandă largă ASE de 1030 nm bazată pe Fibră dopată cu iterbiu și lasere cu pompă semiconductoare, cu spectralitate de 1030 nm acoperire, putere de ieșire 10/20/30/50/100/500/1000mW și polarizarea raport de extincție de până la 0,2 dB. Set complet de accesorii inclus; utilizator manual furnizat. Este potrivit pentru fibra optica testarea dispozitivelor, producția de grătare FBG, imagistica medicală etc.

Produs Specificații

Caracteristicile produsului

● Spectral planeitatea;

● Puterea de ieșire este opțională și reglabilă;

● Lungime de undă pe termen lung și putere stabilă;

● DB9 Comunicații feminine (RS232) pentru o integrare ușoară.

Aplicații ale produsului

● Fibră sesizarea;

● medical imagistica;

● Fibră testarea dispozitivelor optice.

Produs Detalii

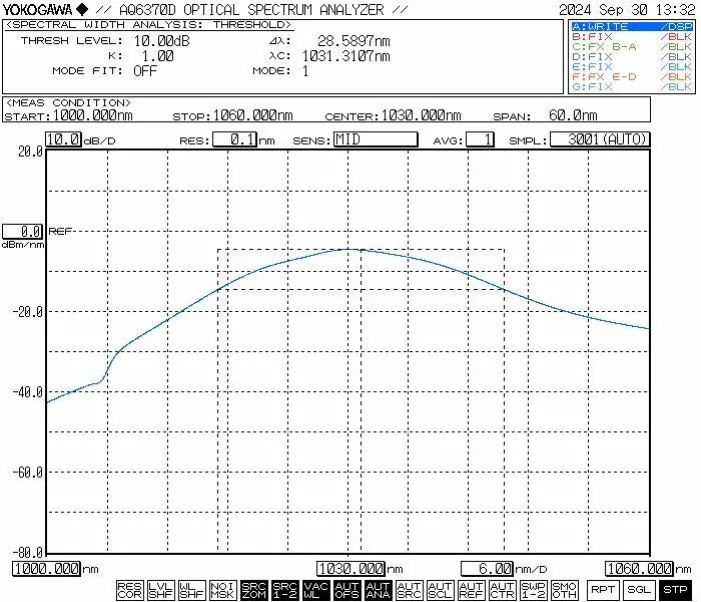

● Spectru tipic

● Accesorii standard

1. Pași de operare-1030nm ASE Sursă de lumină în bandă largă

Pasul 1. Despachetarea și asamblarea: Vă rugăm verificați dacă accesoriile sunt complete

înainte de asamblare.

Pasul 2. Conectarea jumperilor de fibre: Deschideți capacul de praf de la conectorul de fibră sau flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare sau deteriorare.

Pasul 3. Conectarea adaptorului de alimentare și Cablu serial: Conectați modulul sursei de lumină și adaptorul de alimentare; conectați modulul sursei de lumină și computerul cu un cablu de semnal USB-RS232. (Notă: Computerul trebuie să instaleze mai întâi driverul portului serial. Șoferul poate fi găsite pe CD-ROM sau obținute de la compania Box Optronics.)

Setp4.Use: Deschideți sursa de lumină comutator de activare; indicatorul luminos de ieșire a sursei de lumină este aprins și există putere optică de ieșire. În acest moment, curentul de lucru și valoarea puterii optice sunt parametrii stabiliți de computerul gazdă la ultima oprire. Pot fi modificat și salvat în software-ul computerului gazdă (numai pentru versiunea model cu putere reglabilă).

Pasul 5. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.

Comandă informaţii

de exemplu: ASE-1030-5HSM-B

(Informații despre comandă: Sursă de lumină ASE Broadband de 1030 nm, ieșire de 500 mW putere, cu fibră SM Hi1060, pachet benchtop).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa cu date

Fișa cu date

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10-15 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● Înainte de conectarea conectorilor de fibră optică, curățare specializată trebuie folosite instrumente pentru a curăța temeinic fețele de capăt ale conectorilor. În plus, un inspector de capăt al fibrei ar trebui utilizat cu atenție examinați suprafețele pentru a vă asigura că sunt complet lipsite de praf și contaminanții înainte de a le conecta printr-o flanșă de fibre. În timpul curățeniei, inspecția și conectarea fețelor de capăt ale fibrei optice, este imperativ să se asigure că sursa de lumină este într-o stare dezactivată; sub nicio formă nu ar trebui aceste operații să fie efectuate în timp ce se transmite lumina. Odată ce utilizarea este complet și conectorul a fost deconectat de la altă fibră optică conectori, conectorul de fibră trebuie să fie prevăzut cu un capac de protecție împotriva prafului.

● Modele cu surse de lumină ASE cu bandă largă cu o putere de ieșire de 200 mW sau superior poate prezenta o coadă de ieșire terminată cu un conector FC/APC. Cu toate acestea, acest conector este destinat exclusiv pentru puterea de ieșire inițiată de utilizator monitorizare (prin conectarea la un contor de putere optic) sau pentru interfața cu un Colimator cu fibre cu terminație FC pentru a direcționa ieșirea laserului în spațiul liber. Ea se recomandă insistent să nu folosiți un adaptor de flanșă pentru a conecta direct acesta conector cu coada altor fibre sau dispozitive deținute de utilizator; făcând așa prezintă un risc semnificativ de a deteriora atât conectorul de fibră, cât și unitatea de amplificare în sine. Dacă este necesară interconectarea cu alte fibre, așa este se recomandă utilizarea îmbinării prin fuziune; în plus, asigurați-vă că tipurile de fibrele conectate sunt compatibile reciproc.

● Se recomandă insistent să nu introduceți sau să scoateți frecvent conectori de fibră optică la portul de ieșire, pentru a preveni praful contaminare—care poate duce la pierderi de inserție crescute—sau arderea faţa de capăt a conectorului de fibră.

● La pornire, asigurați-vă mai întâi că atât întrerupătorul de alimentare, cât și comutatorul cu cheie este oprit, apoi conectați sursa de alimentare. La oprire, mai întâi opriți comutatorul cu cheie și deconectați sursa de alimentare numai după indicatorul luminos de ieșire s-a stins. Nu întrerupeți niciodată direct curentul alimentare în timp ce sursa de lumină este în funcțiune.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; ea trebuie depozitat într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
