Sursă de lumină ASE în bandă largă cu planeitate scăzută în bandă C

Cuprins

1. Introducere a Sursă de lumină ASE în bandă largă cu planeitate scăzută în bandă C

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Etape de operare

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

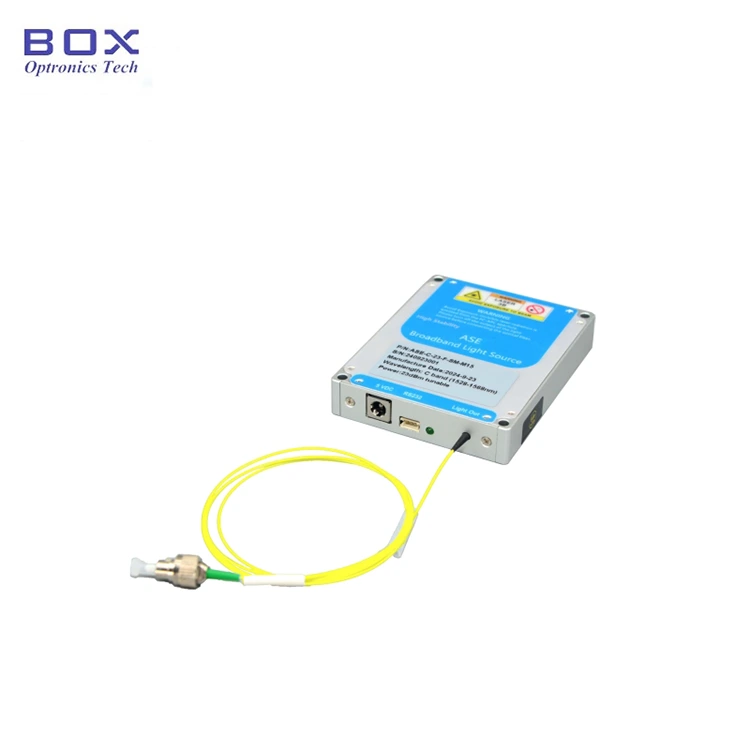

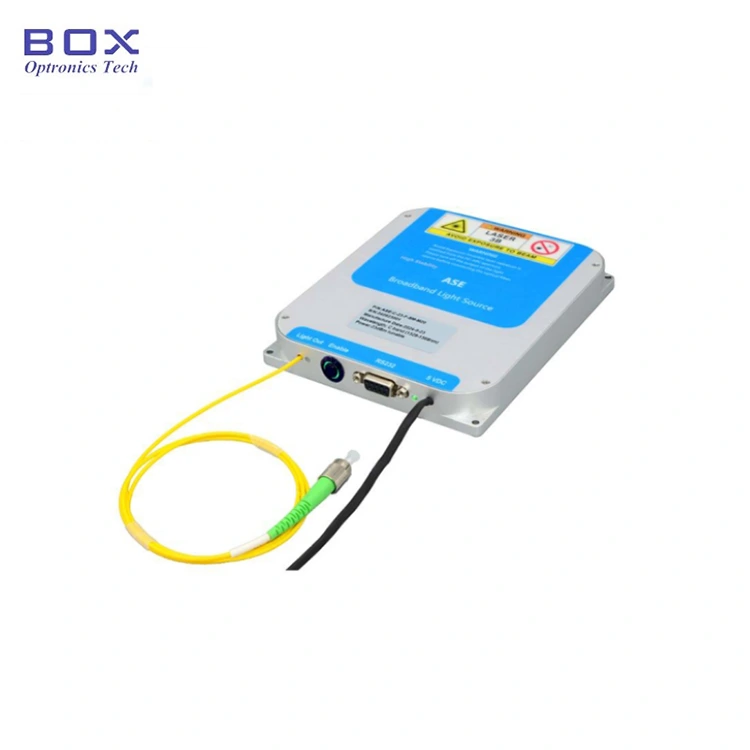

Introducere de produs

Acesta este un ASE incoerent cu bandă C Low Flatness Sursa de lumină în bandă largă, care este emisia spontană generată de a laser semiconductor într-o fibră de cuarț dopată cu erbiu, cu spectralitate 1526~1566nm acoperire și putere de ieșire 10/20/30/50mW. Set complet de accesorii inclus; manual de utilizare furnizat. Este potrivit pentru fibra optica testarea dispozitivelor, producția de grătare FBG, imagistica medicală etc. Vă rugăm să luați măsuri de precauție împotriva umidității, prafului și coroziunii; ar trebui păstrat într-un loc uscat loc.

Produs Specificații

Caracteristicile produsului

● Cose eficient;

● spectru larg;

● Înalt stabilitate putere de ieșire.

Aplicații ale produsului

● Optică senzor de fibre;

● medical imagistica;

● Testarea dispozitivelor cu fibră optică.

Produs Detalii

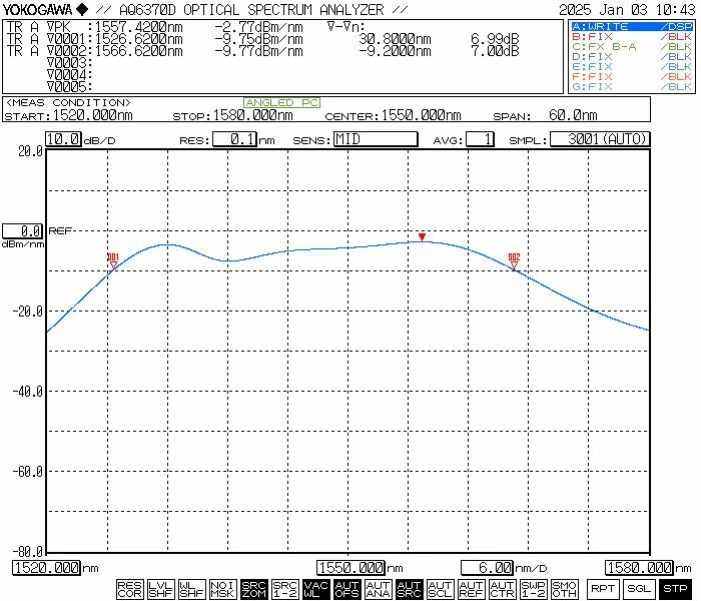

● Spectru tipic

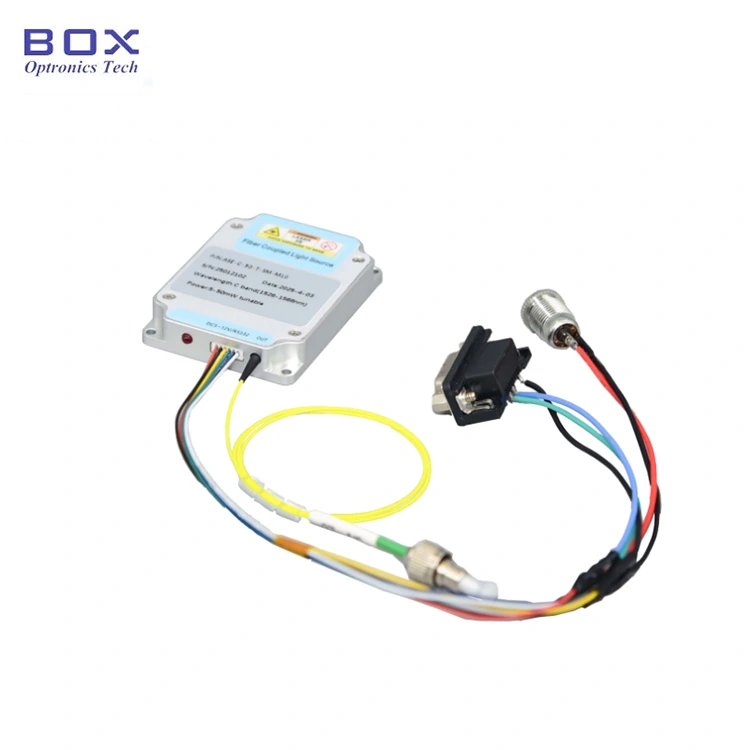

● Accesorii standard

Operațiunea Pași

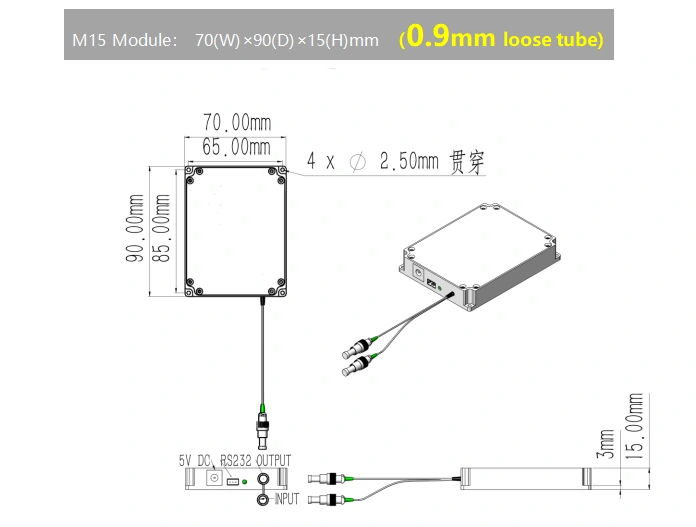

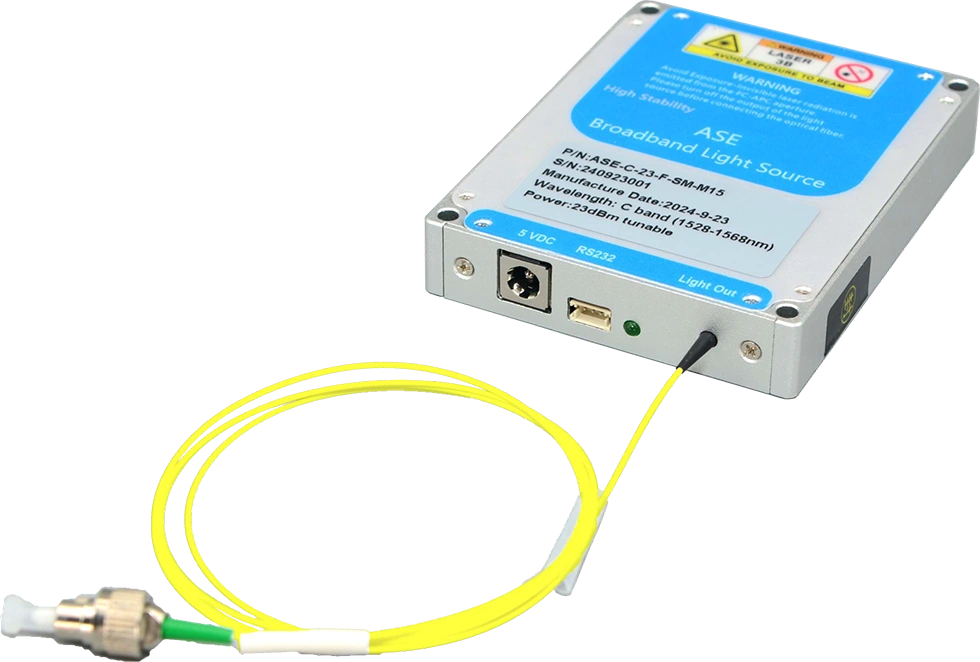

Pasul 1. Aspect: De la stânga la dreapta - putere port, interfață de comunicație serială ZH2.54 (3-pini), LED indicator de alimentare și Port de fibră monomod pentru ieșire optică.

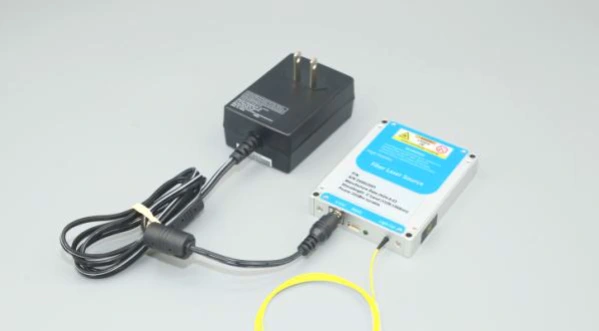

Pasul 2. Alimentare: implicit portul de intrare al energiei este DC 5,5×2,1 mm interfata; un adaptor de alimentare DC 5V potrivit este inclus cu unitatea la momentul respectiv de expediere. Metoda de conectare a adaptorului de alimentare la sursa de lumină modulul este ilustrat în figura alăturată; vă rugăm să vă asigurați că utilizați doar adaptorul de alimentare original inclus. Utilizarea unei puteri incompatibile adaptorul poate duce la deteriorarea sursei de lumină. Alternativ, o versiune având un cablu de alimentare cu un conector terminal în formă de U este disponibil pentru facilitează conectarea la o sursă de alimentare comutată; totuși, această opțiune trebuie să fie solicitate în mod special la momentul achiziției.

Pasul 3. Conectarea cablurilor de corecție din fibră: Îndepărtați capacul de praf de pe conectorul de fibră și inspectați partea de capăt a fibrei; asigurați-vă că nu este contaminat sau deteriorat înainte de a-l conecta la altul componente de fibră optică sau echipamente de testare. Pentru sursele de lumină de mare putere, este se recomandă utilizarea îmbinării prin fuziune pentru conexiune.

Setp4.Conectarea sursei de lumină Modul la PC-ul gazdă: Folosiți cablul de date serial USB la RS232 original inclus cu modulul sursei de lumină pentru a conecta modulul la computer. Computerul necesită instalarea prealabilă a unui driver de port serial dedicat să recunoască corect cablul USB-la-RS232; în caz contrar, software-ul gazdă va să nu poată stabili o conexiune corectă sau să comunice cu lumina modul sursă. Vă rugăm să contactați Box Optronics pentru a obține driverul necesar.

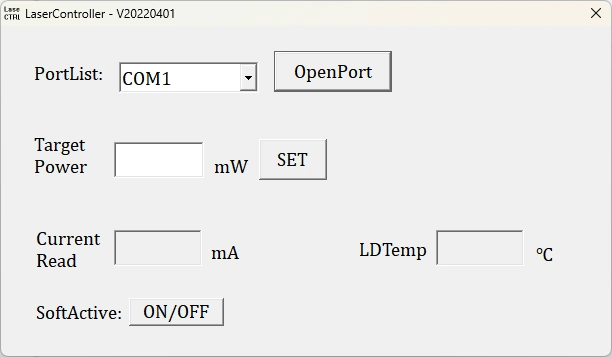

Pasul 5.Software: Pentru produsele cu module de sursă de lumină ASE cu putere reglabilă, puterea optică de ieșire poate fi reglată prin software gazdă; pentru putere fixă modele, nivelul de putere nu poate fi reglat.

Comandă informaţii

de exemplu: ASE-C-F7-20-SM-M

(Informații de comandă: Sursă de lumină ASE Broadband în bandă C cu plată scăzută, planeitatea spectrală≤7dB, 20mW putere de ieșire, cu fibră SM, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi expediat mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● În condiții curate, fibre monomod (cum ar fi Hi-1060, PM980, G652D sau PM1550) au o toleranță teoretică la putere de aproximativ 200 mW de lumină continuă. În consecință, pentru sursele de lumină și amplificatoare cu niveluri de putere de ieșire sub 200 mW, conectorii de fibră de ieșire poate fi cuplat la alte dispozitive cu fibră monomod folosind adaptoare standard (flanse din fibra). Cu toate acestea, dacă partea de capăt a conectorului de fibră este contaminată, aceasta este foarte susceptibil la ardere în momentul în care laserul este activat, chiar dacă puterea laserului este foarte scăzută. Prin urmare, înainte de a face orice conexiuni de fibră, Fața de capăt a conectorului trebuie curățată temeinic utilizând curățarea specială a fibrelor unelte. În plus, un inspector de capăt al fibrei ar trebui utilizat cu atenție examinați suprafața pentru a vă asigura că este complet lipsită de praf și contaminanți înainte de a continua conectarea prin flanșa de fibră.

● Când curățați, inspectați sau conectați conectorii de fibră optică, dvs trebuie să se asigure că sursa de lumină nu emite lumină; sub nicio formă ar trebui să se efectueze operațiunile în timp ce lumina este activă. La terminarea utilizarii iar după deconectarea de la alți conectori de fibră optică, conectorul trebuie să fie echipat cu un capac antipraf.

● Dacă fibra de ieșire trebuie conectată la o altă fibră, așa este se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● Nu se recomandă introducerea sau îndepărtarea frecventă a fibrei optice conectori la capătul de ieșire, pentru a preveni contaminarea cu praf, ceea ce poate duce la pierderi de inserție crescute — sau deteriorarea fețelor de capăt ale conectorului de fibre.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; magazin într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
