Sursă de lumină ASE de bandă largă de 1064 nm

Cuprins

1. Introducere a Sursă de lumină ASE de bandă largă de 1064 nm

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Etape de operare

7. Informații de comandă

8. Fișă tehnică și fișă de testare

9. Condiții de ofertă și plata

10. Timp de livrare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

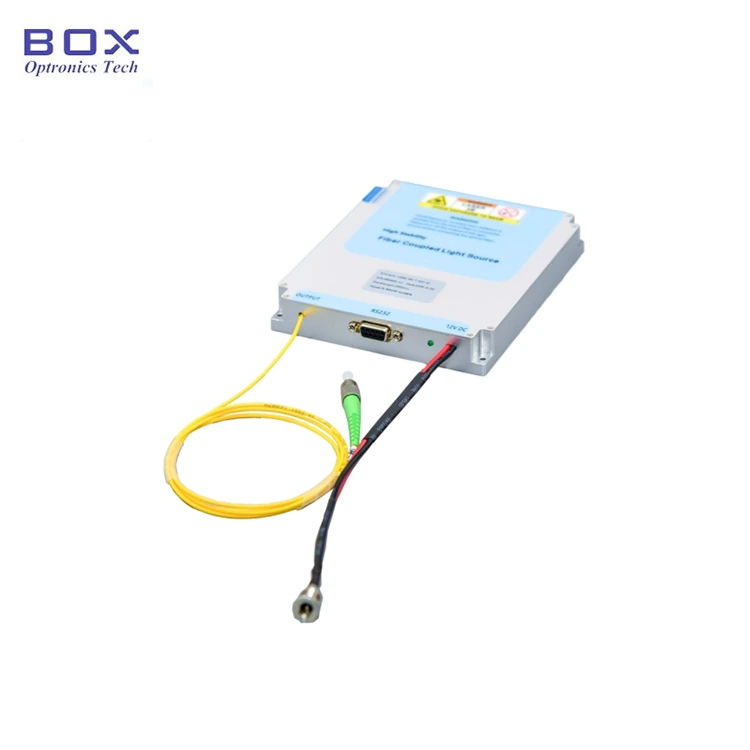

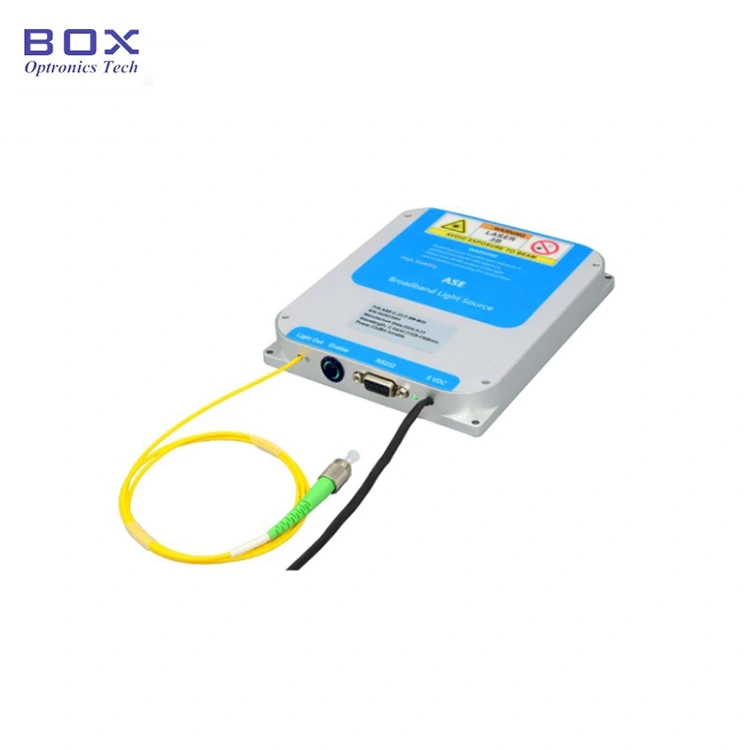

Introducere de produs

Aceasta este o sursă de lumină de bandă largă ASE de 1064 nm bazată pe Fibră dopată cu iterbiu și lasere cu pompă semiconductoare, cu spectralitate 1040~1080nm acoperire și putere de ieșire 10/20/30/50/100/500/1000mW. Set complet de accesorii incluse; manual de utilizare furnizat. Este potrivit pentru testarea dispozitivelor cu fibră optică, producția de grătare FBG, medical imagini, etc. Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; ea trebuie depozitat într-un loc uscat.

Specificațiile produsului

Caracteristicile produsului

● Spectral planeitatea; 

● Ieșire puterea este opțională și reglabilă;

● Stabilitate ridicată putere de ieșire;

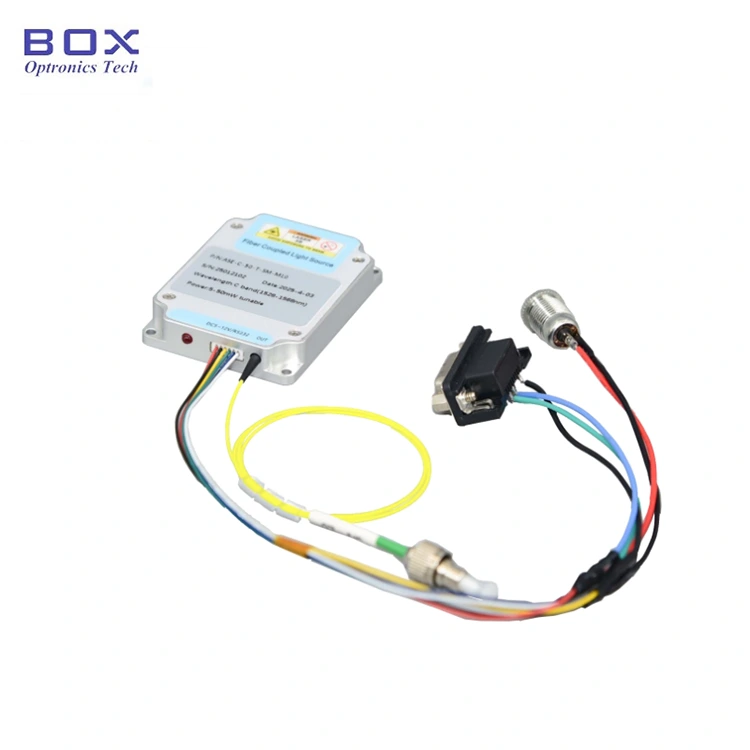

● Modul/banchtop opțiuni duale cu monitorizare a comunicațiilor pentru o integrare ușoară.

ProdusAplicații

● Sentirea fibrelor;

● Imagistica medicală;

● Dispozitiv cu fibră optică testarea.

Produs Detalii

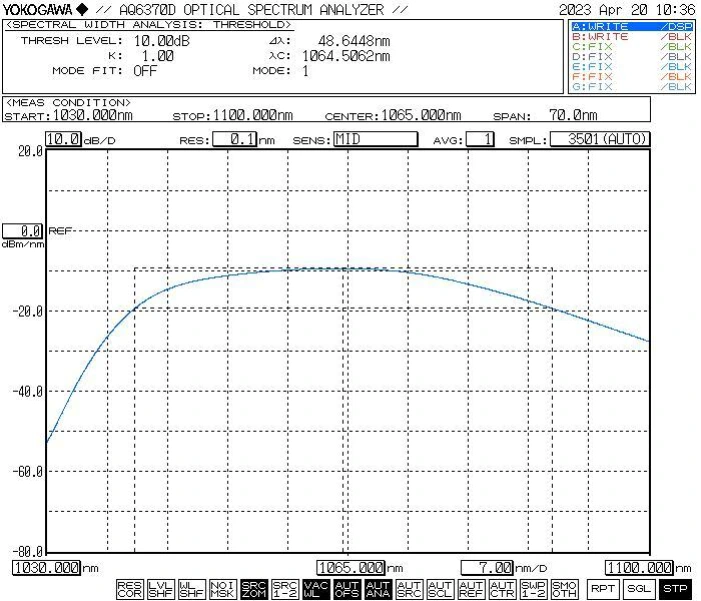

● Spectru tipic

● Accesorii standard

Etapele operației

Pasul 1. Despachetarea și asamblarea: Vă rugăm verificați dacă accesoriile sunt complete

înainte de asamblare.

Pasul 2. Conectarea jumperilor de fibre: Deschideți capacul de praf de la conectorul de fibră sau flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce a confirmat că nu există poluare sau deteriorare.

Pasul 3. Conectarea adaptorului de alimentare și Cablu serial: Conectați modulul sursei de lumină și adaptorul de alimentare; conectați modulul sursei de lumină și computerul cu un cablu de semnal USB-RS232. (Notă: Computerul trebuie să instaleze mai întâi driverul portului serial. Șoferul poate fi găsite pe CD-ROM sau obținute de la compania Box Optronics.)

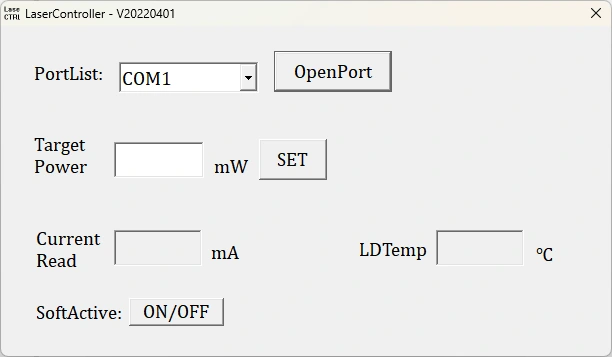

Setp4.Use: Deschideți sursa de lumină comutator de activare; indicatorul luminos de ieșire a sursei de lumină este aprins și există putere optică de ieșire. În acest moment, curentul de lucru și valoarea puterii optice sunt parametrii stabiliți de computerul gazdă la ultima oprire. Pot fi modificat și salvat în software-ul computerului gazdă (numai pentru versiunea model cu putere reglabilă).

Pasul 5. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea prin fibră.

Comandă informaţii

de exemplu: ASE-1064-10-SM-T-M20

(Informații despre comandă: Sursă de lumină ASE Broadband de 1064 nm, ieșire de 10 mW putere, putere reglabilă, cu fibră SM Hi1060, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și Foaia de testare

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10-15 zile lucrătoare pentru producție. (Dacă există unele în stoc, va fi expediată mai rapid.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Note de operare și Întreținere

● Nu este recomandat să conectați și să deconectați frecvent fibra optică conector la capătul de ieșire. Acest lucru ajută la evitarea contaminării cu praf care poate crește pierderea de inserție sau provoacă arderea feței de capăt a conectorului.

● La pornire, confirmați mai întâi că întrerupătorul de alimentare și cheia sunt oprite, apoi conectați alimentarea. Când opriți, mai întâi opriți comutator cu cheie; după ce indicatorul luminos de stare se stinge, deconectați alimentarea. Fă nu întrerupeți alimentarea direct în timp ce sursa de lumină funcționează.

● Pentru modelele ASE cu surse de lumină în bandă largă cu o putere de ieșire mai mică mai mult de 200 mW, conectorul de fibră de ieșire poate fi conectat la alt mod unic dispozitive cu fibră prin intermediul unui adaptor detașabil (flanșă de fibră). Cu toate acestea, în cazul în care se confruntă final conectorul de fibră este contaminat, este foarte susceptibil la deteriorarea arsurilor atunci când laserul este activat – chiar dacă puterea laserului este foarte scăzută. Prin urmare, înainte de a conecta conectorul de fibră, trebuie să utilizați fibră specializată instrumente de curățare pentru a curăța temeinic fața de capăt. În plus, utilizați o fibră inspector de la capăt pentru a examina cu atenție suprafața, asigurându-se că este complet fără praf și contaminanți înainte de a realiza conexiunea prin fibră flanșă. În timpul curățării, inspecției și conectării conectorului de fibră, trebuie să vă asigurați că sursa de lumină este într-o stare dezactivată; sub nr circumstanțe în care aceste operațiuni ar fi efectuate în timp ce sursa de lumină este emitând lumină. Odată ce utilizarea este completă și conectorul a fost deconectat de la alte componente de fibră, trebuie să acoperiți imediat conectorul de fibră cu capac de protecție împotriva prafului.

● Modele cu surse de lumină ASE cu bandă largă cu o putere de ieșire de 200 mW sau superior poate prezenta o coadă de ieșire terminată cu un conector FC/APC. Cu toate acestea, acest conector este destinat exclusiv pentru puterea de ieșire inițiată de utilizator monitorizare (prin conectarea la un contor de putere optic) sau pentru interfața cu un Colimator cu fibre cu terminație FC pentru a direcționa ieșirea laserului în spațiul liber. Ea se recomandă insistent să nu folosiți un adaptor de flanșă pentru a conecta direct acesta conector cu coada altor fibre sau dispozitive deținute de utilizator; făcând așa prezintă un risc semnificativ de a deteriora atât conectorul de fibră, cât și unitatea de amplificare în sine. Dacă este necesară interconectarea cu alte fibre, așa este se recomandă utilizarea îmbinării prin fuziune; în plus, asigurați-vă că tipurile de fibrele conectate sunt compatibile reciproc.

● Depozitaţi echipamentul într-un mediu uscat, fără umiditate.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
