Sursă de lumină SLD Broadband 1310nm

Cuprins

1. Introducerea sursei de lumină SLD Broadband 1310nm

2. Specificațiile produsului

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Conditii de oferta si plata

9. Ghid de operare

10. Note de operare și întreținere

11. Asigurarea calității și serviciul post-vânzare

Introducere produs-SLD Broadband Light Source 1310nm

Sursa de lumină SLD Broadband de 1310 nm oferă o emisie de bandă largă stabilă, cu coerență scăzută, cu o lățime spectrală de obicei >30 nm și putere de ieșire disponibilă la 1/3/10/15mW. Cuplajul SMF-28e sau PM Fiber, ondulația spectrală scăzută și pachetul compact îl fac ideal pentru detectarea prin fibră optică, imagistica OCT și măsurători optice de precizie. Această sursă de lumină SLD în bandă largă este optimizată pentru comunicații optice, imagistică biomedicală și aplicații de testare a dispozitivelor cu fibră optică.

Specificații produsului-SLD Broadband Light Source 1310nm

Caracteristicile produsului-SLD Broadband Light Source 1310nm

● 1/3/10/15mW Niveluri multiple de putere disponibile pentru a se potrivi diferitelor nevoi;l

● Spectru larg;

● Ondulări spectrale scăzute;

● Pachet și dimensiune personalizate.

Aplicații de produs-SLD Broadband Light Source 1310nm

● Fibră Optică Sensing;

● Imagistica medicală;

● Măsurare de precizie;

● Testul dispozitivului cu fibră optică.

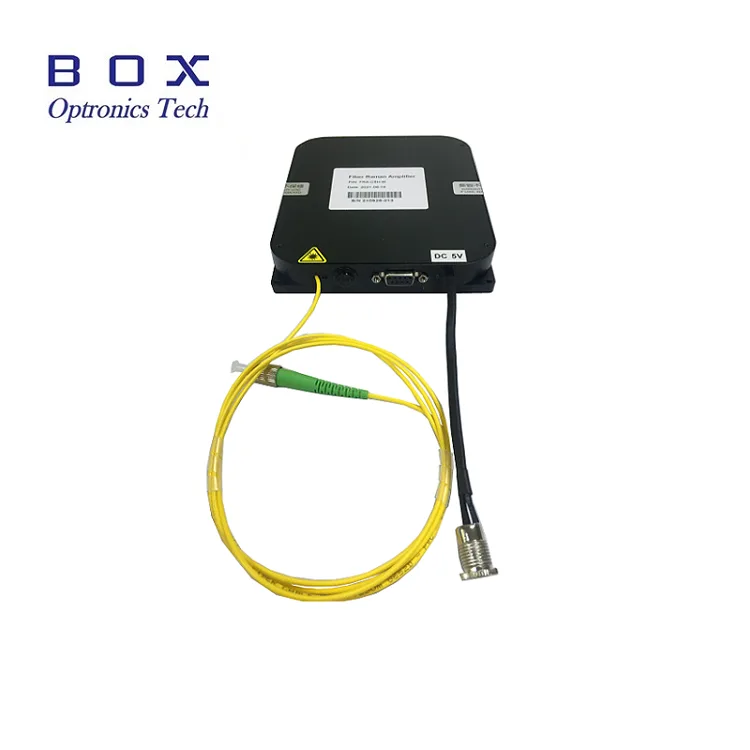

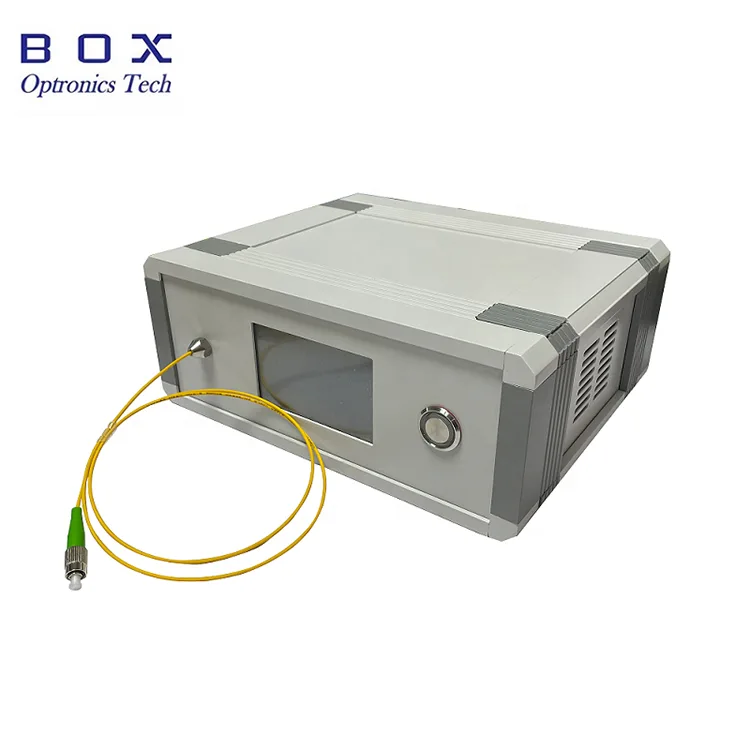

Detalii despre produs-Sursă de lumină SLD Broadband 1310nm

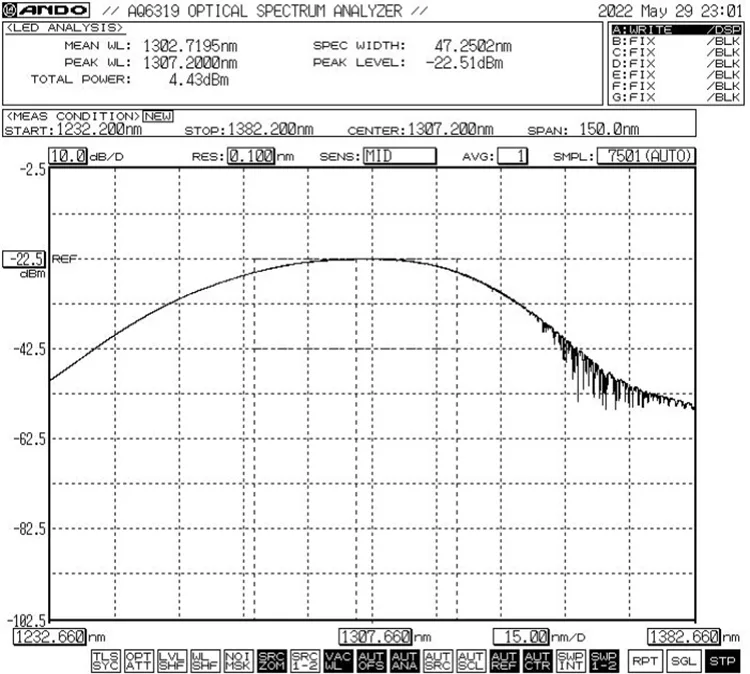

● Referință spectrală: -3dB lățime de bandă Min.30nm

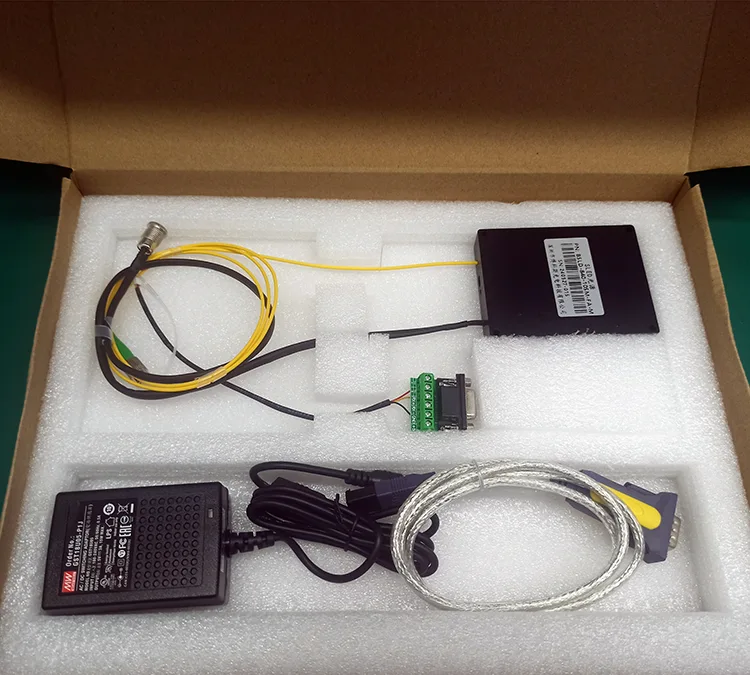

● Accesorii standard

Informații de comandă-SLD Broadband Light Source 1310nm

de exemplu: BSLD-1310-10SM-FA-M

(Informații de comandă: Sursă de lumină SLD Broadband 1310nm, putere de ieșire 10mW, fibră SM, cu conector FC/APC, pachet modul).

Fișă tehnică și fișă de testare-SLD Broadband Light Source 1310nm

Fișa cu date

Foaia de testare

Condiții de ofertă și plată-SLD Broadband Light Source 1310nm

● Condiții de ofertă

(1) EXW

(2) DAP

(3) Altele

● Condiții de plată

PayPal și T/T sunt disponibile.

Pașii de funcționare-SLD Broadband Light Source 1310nm

Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete.

Pasul 2. Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)

Pasul 3. Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.

Setp4. Conectați-vă la computerul gazdă: utilizați cablul Green Port și cablul de date USB-RS485 DB9 pentru a conecta sursa de lumină SLD Broadband 1310nm și computer; computerul trebuie mai întâi să instaleze un driver de port serial dedicat pentru a identifica cablul de date portului serial USB-RS485, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

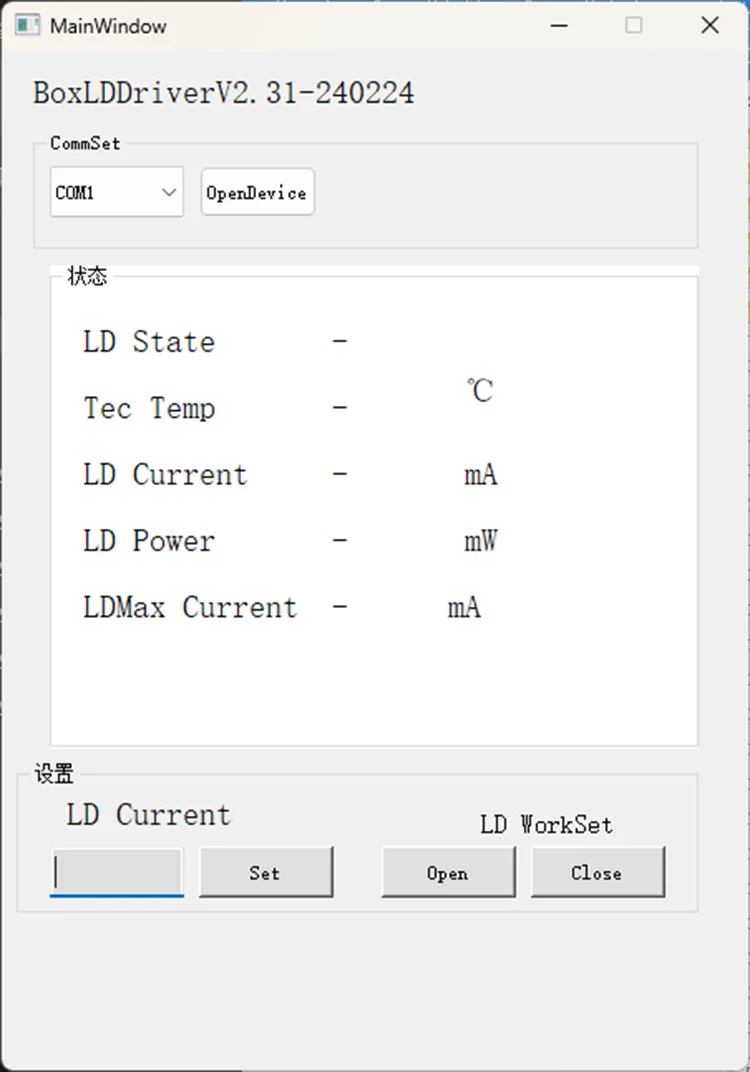

Pasul 5. Software de control: Box Optronics furnizează comanda serială sau software-ul PC pentru a controla curentul LD al sursei de lumină SLD Broadband 1310nm. Alegeți portul corect, setați curentul, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)

Pasul 6. După utilizare, faceți clic pe butonul de închidere, opriți sursa de alimentare și deconectați conexiunea de fibră.

Note de operare și întreținere-SLD Broadband Light Source 1310nm

● Curăţaţi conectorii de fibre cu un şerveţel care nu lasă scame şi inspectaţi cu un detector de capăt de fibre înainte de conectare. Conectați/deconectați întotdeauna fibrele fără alimentare pentru a evita arderea la capăt. Conectorii de fibră optică trebuie acoperiți cu capace de praf.

● Evitați conectarea/deconectarea frecventă a conectorilor de fibră pentru a preveni acumularea de praf și deteriorarea părții laterale.

● Vă rugăm să luați măsuri de precauție împotriva umezelii, prafului și coroziunii; depozitați într-un loc uscat.

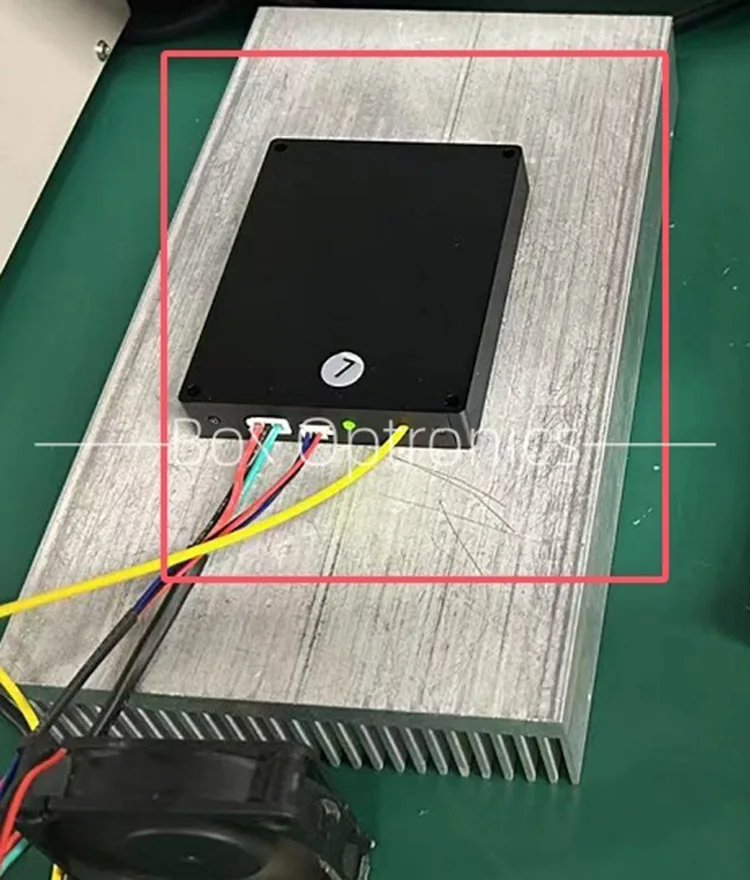

● Când utilizați pe termen lung, puneți-l pe un radiator.

Asigurarea calității și serviciul post-vânzare-SLD Broadband Light Source 1310nm

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
