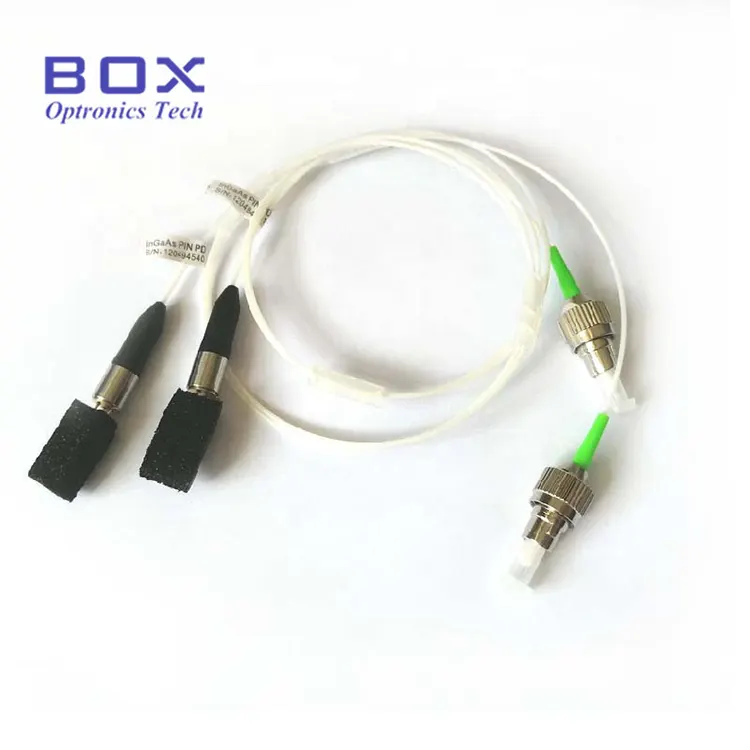

Detector de fotodiodă PIN InGaAs coaxial coaxial

Prezentare generală a produsului   - Detector de fotodiodă PIN InGaAs coaxial coaxial

Detectorul de fotodiodă PIN Coaxial Pigtailed InGaAs este un detector optic cu un interval de răspuns spectral de 1100-1650nm. Oferă o capacitate de răspuns ridicată la lungimi de undă de 1310nm și 1550nm utilizate în mod obișnuit și este proiectat pentru comunicații prin fibră optică, CATV, detecție și aplicații de testare și măsurare. BPD-70P10B-FA are o zonă activă de 70um și o coadă de fibră de 1 metru cu un conector FC/APC și este disponibil din stoc. Alte configurații de zonă activă, pachet, fibră, conector și pinout sunt personalizate pentru integrarea OEM.

Caracteristici cheie   - Detector de fotodiodă PIN InGaAs coaxial coaxial

· Gamă largă de răspuns spectral: 1100nm până la 1650nm

· Reactivitate ridicată, curent de întuneric scăzut și capacitate de joncțiune scăzută

· Lățime de bandă largă: 2,5 GHz

· Timp de creștere/cădere rapidă: 0,3 ns

· Ieșire din fibră cu coadă de porc cu FC/APC sau alt conector (opțiune de recepție disponibilă și)

Aplicații tipice   - Detector de fotodiodă PIN InGaAs coaxial coaxial

· Receptoare optice analogice pentru transmisie video CATV și fibră optică

· Sisteme de detectare RF prin fibră în bandă largă

· Instrumentare optică de testare și măsurare, inclusiv detectarea semnalului OTDR

· Detecție distribuită prin fibră optică, cum ar fi detecția acustică distribuită (DAS)

· Monitorizarea puterii optice în sistemele EDFA, DWDM și laser

· Cercetarea în laborator de fotonică și integrarea sistemelor OEM

Specificații produsului   - Detector fotodiodă PIN InGaAs coaxial coaxial

Valori maxime absolute (TC = 25°C)

Caracteristici opto-electrice (TC = 25°C)

Definiție pachet și pin   - Detector fotodiodă PIN InGaAs coaxial coaxial

Informații de comandă   - Detector de fotodiodă PIN InGaAs coaxial coaxial

Nomenclatura modelului

BPD - XX X XX X - XX -   ( X   )

Exemplu: BPD-70P10B-FA ( zonă activă de 70 m, tip coadă, fibră de 1,0 m, pinout tip B, conector FC/APC)

Notă: Lungimea coadă și formatul cardului fix pot fi personalizate. Structura produsului, dimensiunea, parametrii optici și cerințele privind tehnologia de proces pot fi proiectate în funcție de cerințele clienților.

Fișă de date   - Detector de fotodiodă PIN InGaAs coaxial coaxial

Fișa cu date

Întrebări frecvente (FAQ)

Î: Care este diferența dintre detectorul de fotodiodă coaxial coaxial și fotodiodele TO-can InGaAs?

R: Principalele diferențe sunt designul pachetului și integrarea sistemului. Detectorul coaxial coaxial integrează fotodioda PIN InGaAs într-un pachet coaxial ermetic cu o coadă de fibră, oferind o conexiune directă de fibră și performanță de înaltă frecvență pentru aplicații precum receptoarele CATV și echipamentele de testare optică. Fotodiodele TO5/TO46 folosesc pachete de cutii metalice cu ferestre optice și necesită cuplare optică externă, ceea ce le face mai potrivite pentru detectarea spațiului liber și măsurarea puterii optice.

Î: Care este diferența dintre opțiunile de pachet cu coadă și recipient?

R: Versiunea cu coadă are o fibră atașată permanent pentru conexiune optică directă, în timp ce versiunea cu priză oferă o interfață de fibră detașabilă pentru conectare și înlocuire convenabilă. Alegerea depinde în principal de cerințele de integrare a sistemului: pachetele cu coadă de porc sunt potrivite pentru instalațiile OEM fixe, în timp ce pachetele de recipiente sunt convenabile pentru echipamentele de testare și de laborator.

Î: Cum ar trebui să aleg zona activă a fotodiodei PIN InGaAs?

R: Diametrul zonei active trebuie ales în funcție de dimensiunea fasciculului optic, schema de cuplare și lățimea de bandă de detectare a țintei. Diametrele mai mici ale zonei active produc o capacitate mai mică a joncțiunii și un răspuns la viteză mai mare, în timp ce cipurile cu suprafață mai mare oferă o eficiență de colectare optică mai mare și o toleranță de aliniere relaxată. Pentru sistemele cuplate cu fibră, opțiunile de dimensiuni medii, cum ar fi 70 um, pot realiza un compromis bun între lățimea de bandă și latitudinea de aliniere.

Produse înrudite

· Fotodiodă PIN InGaAs cu zonă activă de 1 mm

· Fotodiodă PIN InGaAs TO5 de 5 mm

· Fotodiodă din silicon TO46

· Amplificator de amplificare a fibrei dopat cu erbiu în bandă C

Note de operare și manipulare

· Urmați procedurile adecvate de protecție ESD atunci când manipulați fotodioda, deoarece fotodiodele PIN InGaAs sunt dispozitive sensibile la ESD.

· Evitați să atingeți capătul fibrei sau conectorul optic cu degetele goale.

· Nu depășiți evaluările maxime absolute specificate în fișa de date.

· Evitați îndoirea excesivă sau stresul mecanic asupra coadă de fibre.
