Fotodiodă PIN InGaAs de 1 mm TO46

Prezentare generală a produsului - Fotodiodă PIN InGaAs TO46 de 1 mm

Fotodioda PIN InGaAs de 1 mm (modelul BPD-1STO46B-FW) de la Box Optronics este un fotodetector InGaAs de înaltă performanță conceput pentru aplicații de detectare în infraroșu apropiat (NIR). Dispunând de o structură de diodă PIN, convertește puterea optică incidentă în intervalul de lungimi de undă 900–1650 nm într-un fotocurent proporțional cu liniaritate și sensibilitate ridicate. Dispunând de o zonă activă cu diametrul de 1 mm. Ambalată într-o cutie metalică TO46 ermetică cu o fereastră optică plată, fotodioda este robustă mecanic, asigurând performanțe stabile în condiții industriale și de laborator exigente. Aceste atribute îl fac o alegere excelentă pentru monitorizarea puterii optice, măsurarea testului cu fibră optică, detectarea cu laser și spectroscopia NIR.

Caracteristici cheie - Fotodiodă PIN InGaAs TO46 de 1 mm

• Diametrul zonei active: 1mm pentru o colectare eficientă a luminii

• Gamă largă de răspuns spectral: 900 nm până la 1650 nm

• Reactivitate ridicată: 0,9 A/W tipic la 1310 nm, 0,95 A/W la 1550 nm

• Curent întuneric ultra-scăzut, capacitate de joncțiune scăzută

• Fiabilitate ridicată și stabilitate pe termen lung

• Pachet metalic cu fereastră plată ermetică TO46

• Configurație standard TO-CAN pentru montare ușoară

Aplicații tipice - Fotodiodă PIN InGaAs TO46 de 1 mm

• Contoare optice de putere și module de monitorizare a puterii optice

• Echipamente de testare și măsurare pentru fibră optică

• Detecția semnalului optic și monitorizarea puterii în sistemele de telecomunicații

• Spectroscopie în infraroșu apropiat (NIR) și instrumente analitice

• Sisteme de monitorizare și control al puterii laser

• Calibrarea și caracterizarea atenuatorului optic

• Cercetare și dezvoltare în laboratoare de fotonică

• Integrarea modulelor optice și dezvoltarea subsistemului fotonic

Specificații tehnice - Fotodiodă PIN InGaAs TO46 de 1 mm

Valori maxime absolute (TC = 25°C)

Caracteristici electro-optice (TC = 25°C)

Detalii despre produs - Fotodiodă PIN InGaAs TO46 de 1 mm

Ce este o fotodiodă PIN InGaAs?

O fotodiodă PIN InGaAs este un detector cu semiconductor de înaltă sensibilitate proiectat pentru detectarea optică în infraroșu apropiat (NIR). Bazat pe o structură semiconductoare P-I-N, transformă fotonii incidenti în fotocurent cu o liniaritate și stabilitate excelente.

Funcționând de la 900 nm la 1700 nm, fotodiodele InGaAs oferă o capacitate de răspuns ridicată în benzile de comunicații optice și în regiunea SWIR, făcându-le potrivite pentru testarea fibrei optice, monitorizarea puterii optice, spectroscopie și aplicații de detectare.

Zona activă de 1 mm oferă o capacitate îmbunătățită de colectare a luminii și o toleranță de cuplare îmbunătățită, oferind un echilibru excelent între sensibilitate, flexibilitate de aliniere și viteza de detectare.

Repere de performanță - Fotodiodă PIN InGaAs TO46 de 1 mm

• Reactivitate ridicată și eficiență cuantică

• Curentul întunecat ultra-scăzut

• Capacitate scăzută și răspuns rapid

• Acoperire spectrală largă

• Pachet ermetic TO46

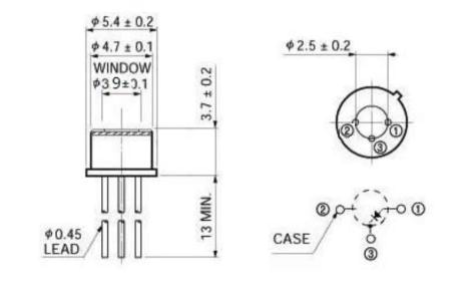

Dimensiunile pachetului și definiția pinului - Fotodiodă PIN InGaAs TO46 de 1 mm

Tip pachet: TO46 cutie metalică ermetică, fereastră plată (TO-CAN cu 3 pini)

Diametru cutie: φ5,4 ± 0,2 mm (exterior), φ4,7 ± 0,1 mm (interior)

Diametrul ferestrei: φ3.9 ± 0.1mm

Configurație pin (vedere de jos): pin 1 = anod (partea P), pin 2 = carcasă (GND), pin 3 = catod (partea N)

Informații de comandă

Nomenclatura modelului

BPD - X X LA XX - X - X

Exemplu: BPD-1STO46B-FW

Fișă tehnică - Fotodiodă PIN InGaAs TO46 de 1 mm

Fișa cu date

Perioada de graţie

• Unități standard (modele în stoc): 3~5 zile lucrătoare

• Producție standard: 10~15 zile lucrătoare

• Comenzi în volum: vă rugăm să contactați pentru programul de producție

• Livrare internațională: ~5 zile lucrătoare (DHL/UPS/FedEx express)

• Serviciul rapid: disponibil la cerere

Note de operare și manipulare - Fotodiodă PIN InGaAs de 1 mm TO46

• Fotodiodele sunt dispozitive sensibile la descărcarea electrostatică (ESD) — folosiți întotdeauna protecție ESD adecvată

• Evitați să atingeți cablurile direct cu degetele goale pentru a preveni contaminarea și deteriorarea ESD

• Depozitați dispozitivele nefolosite în ambalaje sigure pentru ESD sau în tăvi conductoare pentru a preveni deteriorarea cauzată de descărcarea electrostatică
