Fotodiodă PIN InGaAs cu zonă activă de 1 mm

Prezentare generală a produsului - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

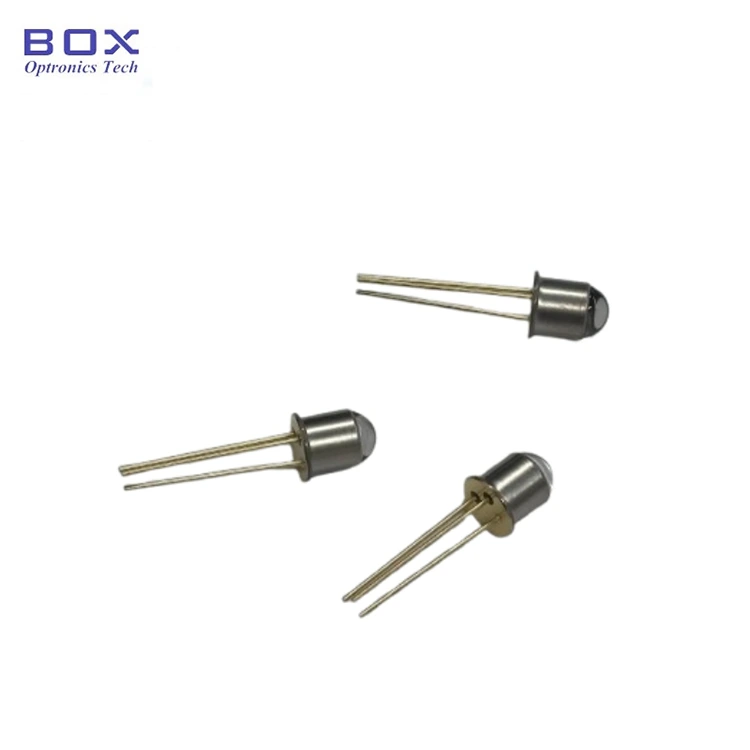

Fotodioda PIN InGaAs cu zonă activă de 1 mm (modele: BPD-1STO46B-BL și BPD-1STO46B-FW) de la Box Optronics este un fotodetector PIN InGaAs compact, de înaltă sensibilitate, conceput pentru detecția optică în infraroșu apropiat în intervalul de lungimi de undă de la 900nm la 1650nm. Cu o zonă activă cu diametrul de 1 mm, oferă o combinație echilibrată de capacitate de colectare a luminii, toleranță de cuplare și performanță de detectare pentru măsurarea puterii optice, instrumentarea cu fibră optică și aplicațiile de monitorizare optică.

Sunt disponibile două configurații de pachet TO46: BPD-1STO46B-BL cu o fereastră de lentilă bilă pentru o eficiență îmbunătățită de cuplare cu semnale optice focalizate sau cuplate cu fibre și BPD-1STO46B-FW cu o fereastră plată pentru detectarea optică în spațiu liber și aplicații care necesită o interfață optică plană. Ambele versiuni au ambalaj metalic TO46 ermetic pentru o funcționare fiabilă pe termen lung.

Caracteristici cheie - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

· Diametrul zonei active de 1 mm

· Gamă largă de răspuns spectral: 900nm-1650nm

· Reactivitate ridicată: 0,9 A/W tipic la 1310 nm, 0,95 A/W la 1550 nm

· Curentul de întuneric scăzut și capacitatea de joncțiune scăzută

· Pachet metalic ermetic TO46 compact

· Două opțiuni de fereastră: lentilă bilă (BL) pentru o eficiență de cuplare îmbunătățită, fereastră plată (FW) pentru detectarea spațiului liber

Aplicații tipice - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

· Contoare de putere optice și sisteme de monitorizare a puterii optice

· Echipamente de testare și măsurare pentru fibră optică

· Monitorizarea puterii EDFA și a amplificatorului optic

· Spectroscopie NIR și sisteme de detecție optică

· Aplicații de detectare optică în spațiu liber

· Caracterizarea și calibrarea componentelor optice

· Instrumentare fotonică și integrare OEM

Specificații produsului - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

Valori maxime absolute (TC = 25°C)

Caracteristici electro-optice (TC = 25°C)

Pachetul și definiția pinului - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

Tip pachet: TO46 Pachet metal ermetic

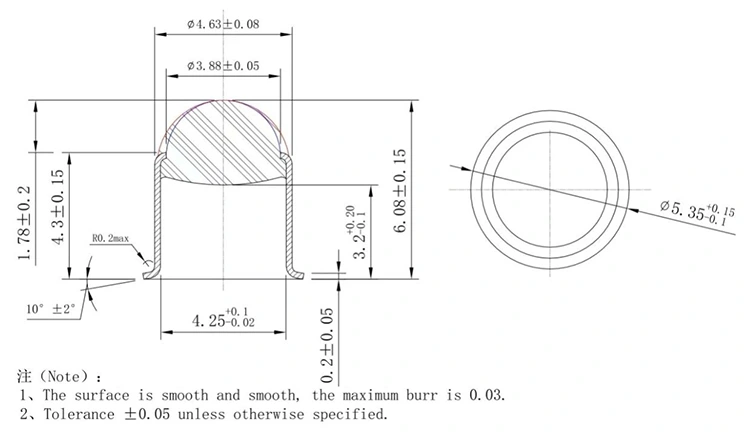

Lentila bilă:

Fereastră plată:

Informații de comandă - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

Nomenclatura modelului

BPD - X X LA XX - X - X

Exemplu: BPD-1STO46B-FW

Fișă tehnică - Fotodiodă PIN InGaAs cu zonă activă de 1 mm

BPD-1STO46B-BL

BPD-1STO46B-FW

Întrebări frecvente (FAQ)

Î: Care este diferența dintre versiunile BL (lentila bilă) și FW (fereastră plată)?

R: BPD-1STO46B-BL dispune de o fereastră cu lentilă bilă care îmbunătățește eficiența cuplarii optice prin focalizarea luminii incidente pe zona activă de 1 mm. Este potrivit pentru semnale optice cuplate cu fibră, fascicule focalizate și aplicații care necesită toleranță de cuplare mai mare, cum ar fi echipamentele de măsurare a puterii optice și de testare a fibrei optice.

BPD-1STO46B-FW dispune de o fereastră optică plată fără optica de focalizare, oferind o interfață optică directă pentru aplicații de detectare și măsurare optică în spațiu liber, în care este importantă menținerea profilului original al fasciculului.

Ambele versiuni folosesc același chip de fotodiodă PIN InGaAs și pachet ermetic TO46, în timp ce configurația ferestrei optice poate fi selectată în funcție de metoda de cuplare și cerințele aplicației.

Î: Ce interval de lungimi de undă poate detecta această fotodiodă InGaAs de 1 mm?

R: Această fotodiodă PIN InGaAs oferă o gamă largă de răspuns spectral în infraroșu apropiat de la 900 nm la 1650 nm, acoperind lungimi de undă optice utilizate în mod obișnuit, inclusiv benzi de comunicare de 1310 nm și 1550 nm. Sensibilitatea este specificată la 1310 nm (0,9 A/W tipic) și 1550 nm (0,95 A/W tipic). Este potrivit pentru măsurarea puterii optice, monitorizarea cu laser, detectarea optică și aplicațiile de instrumentare care necesită detecție NIR fiabilă.

Î: Care este cantitatea minimă de comandă (MOQ)?

R: MOQ-ul pentru fotodioda PIN InGaAs de 1 mm TO46 este de 1 buc. Suportăm cantități flexibile de comandă, de la unități individuale pentru cercetare și dezvoltare și prototipare până la volume mai mari pentru producția de instrumente și programe OEM.

Î: Pot obține o versiune cu coadă de fibră a acestei fotodiode PIN InGaAs cu zonă activă de 1 mm?

A: Da. Box Optronics oferă, de asemenea, module de fotodiode InGaAs cu coadă de fibră cu opțiuni de conector pentru conexiune directă prin fibră. Aceste module integrează cipul de fotodiodă InGaAs cu cuplare de fibră într-un pachet compact, potrivit pentru integrarea OEM în instrumente optice și sisteme de fibră optică.
