Preamplificator cu fibră dopată cu erbiu în bandă C

Cuprins

1. Introducere a Preamplificator cu fibră dopată cu erbiu în bandă C

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Informații de comandă

7. Fișă tehnică și fișă de testare

8. Condiții de ofertă și plata

9. Timp de livrare

10. Etape de operare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

Introducere de produs

Sunt proiectate preamplificatoare cu fibră dopate cu erbiu în bandă C pentru a îmbunătăți sensibilitatea înaintea receptorului optic. Preamplificatorul este utilizat special pentru amplificarea semnalelor optice mici în domeniul de -45~25dbm. Câștigul tipic al unui semnal mic este de până la 35~45dB, iar zgomotul este mai mic de 4,5 dB. Ele pot fi utilizate pentru amplificarea puterii laserului semnale în intervalul de lungimi de undă 1530~1565nm în banda C. Curent automat Modul de lucru Control (ACC). Comenzile și software-ul de control sunt furnizate pentru PC operare.

Produs Specificații

Produs Caracteristici

● Gamă largă de lungimi de undă - 1530 ~ 1565 nm;

● Zgomot redus <4,5dB;

● Ecran tactil/interfață de comunicare DB9 Femeie (RS232) pentru operare usoara.

Produs Aplicații

● Optică comunicare prin fibră;

● Optică senzor de fibre;

● Fibră laser.

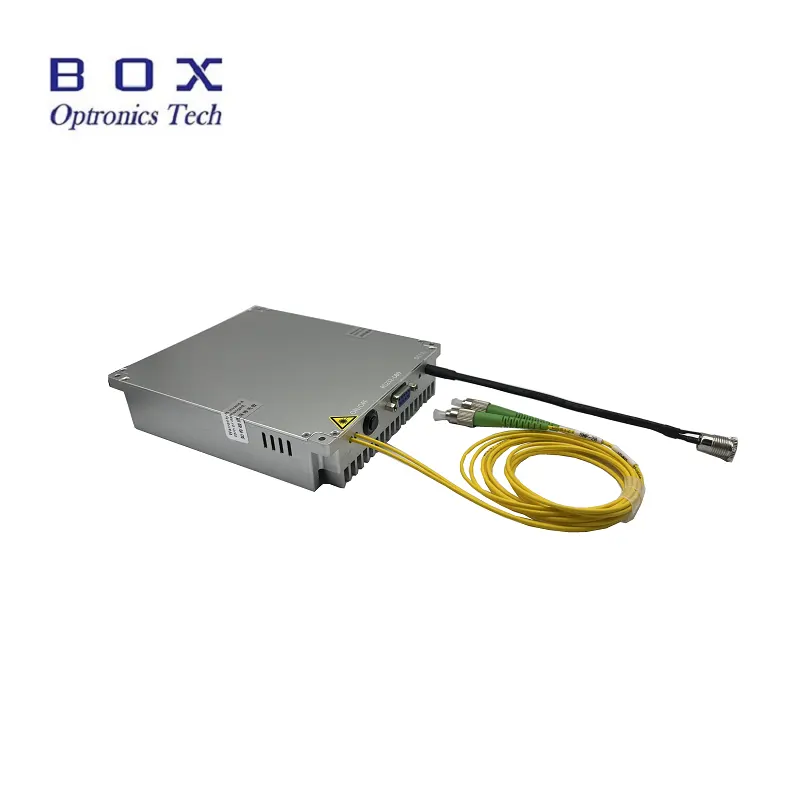

Produs Detalii

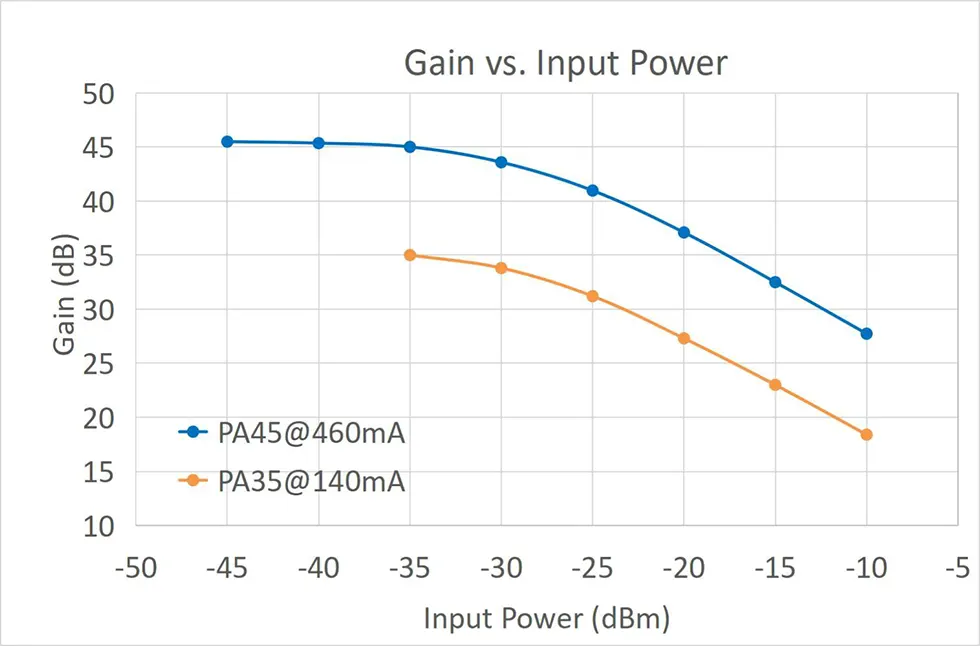

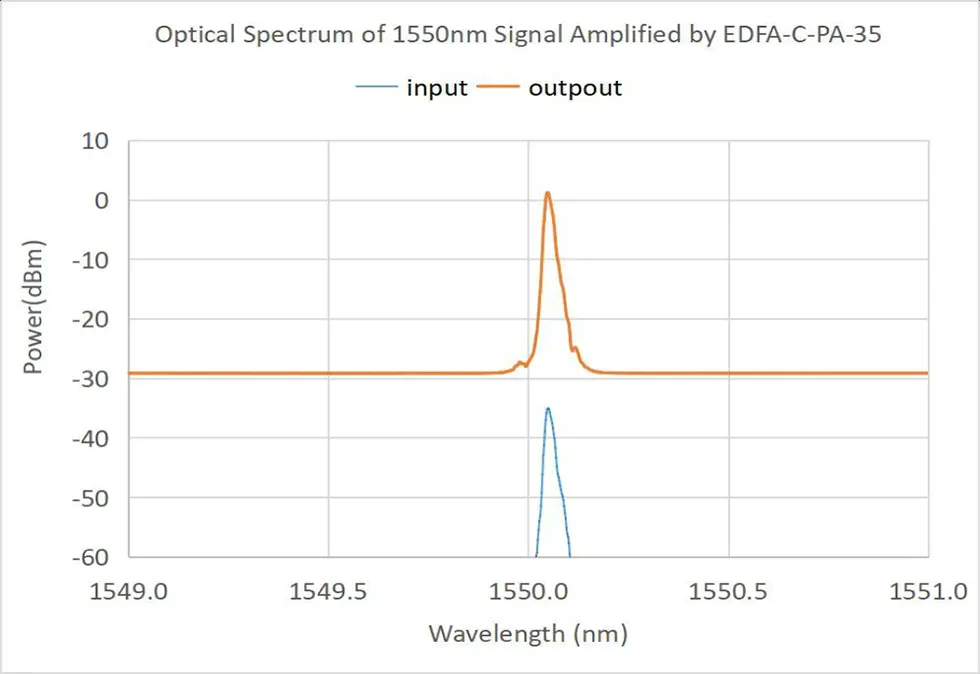

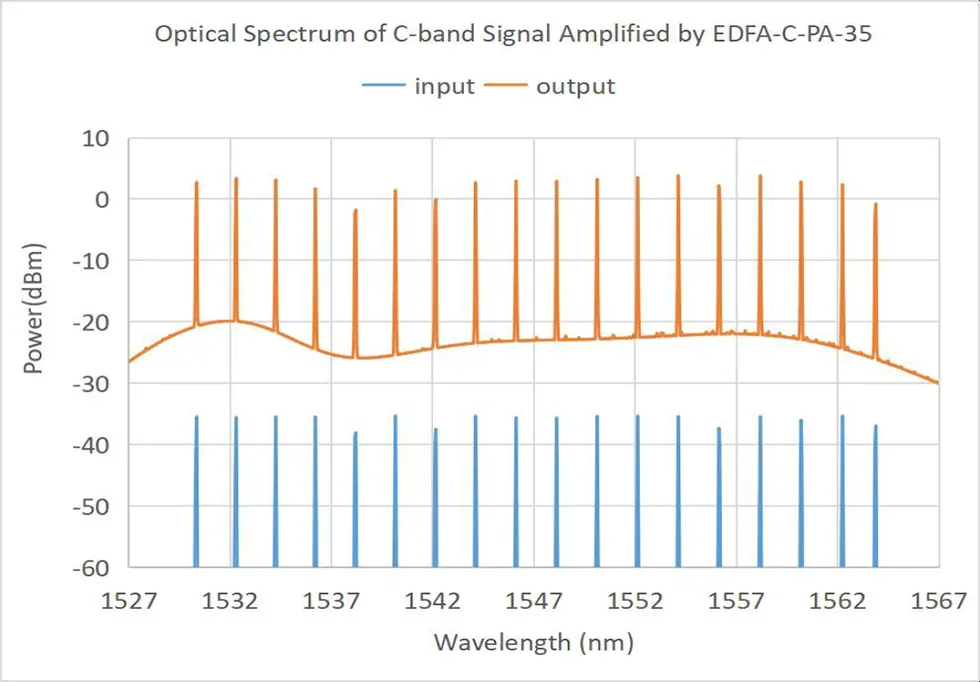

● Curba caracteristică tipică

Informații de comandă

de exemplu: EDFA-PA-C-35-SM-M

(Informații de comandă: Fibră dopată cu erbiu în bandă C Pre-amplificator, câștig de semnal mic de 35 dBm, cu fibră SMF-28e, pachet de module).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa tehnică și fișa de test

Fișa cu date

Foaia de testare

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10-15 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi mai rapid expediat.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Pași

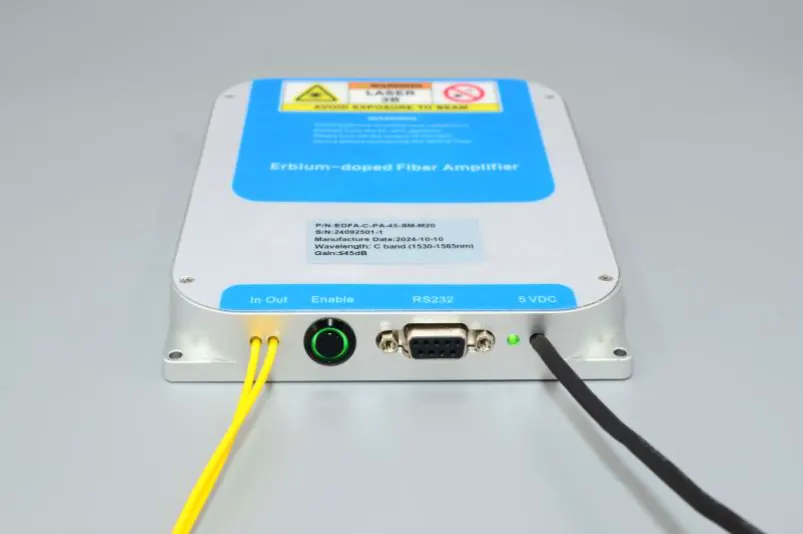

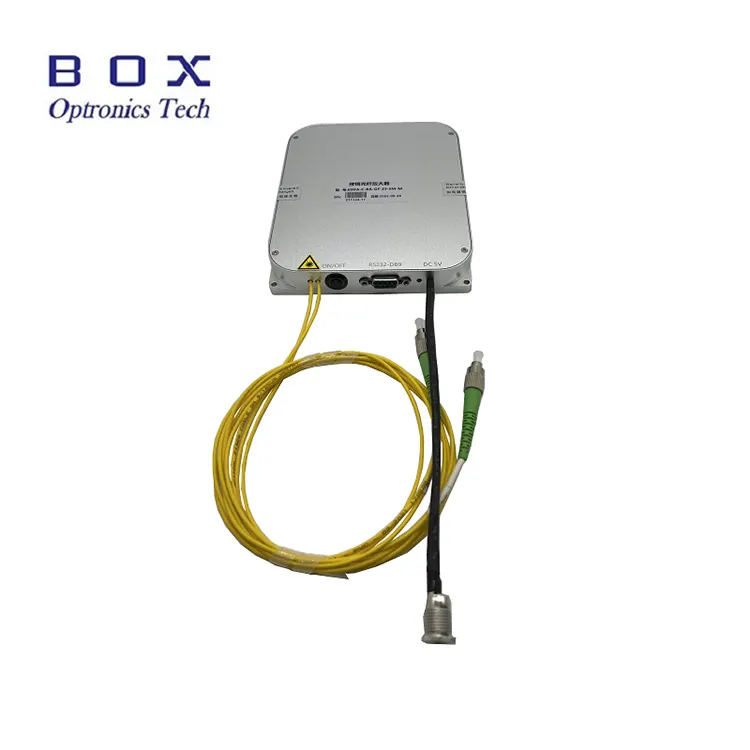

Pasul 1. Aspect: partea din față al EDFA este echipat secvenţial cu fibre optice de intrare şi de ieşire, an comutator de activare a ieșirii de amplificare optică, o comunicare cu computerul gazdă interfață (implicit RS232 DB9), un indicator luminos de alimentare și un cablu de alimentare (implicit DC 5V).

Pasul 2. Alimentare: puterea portul este puterea implicită DC5.5×2.1mm interfață și un adaptor de alimentare DC5V DC corespunzător va fi furnizat atunci când produsul iese din fabrica. Metoda de conectare între adaptorul de alimentare și modulul EDFA este prezentat în figura de mai jos. Vă rugăm să asigurați-vă că utilizați adaptor de alimentare original potrivit. Utilizarea unui adaptor de alimentare neadecvat va cauza EDFA să nu funcționeze corect sau să deterioreze EDFA. O formă de U linia de alimentare a conectorului poate fi, de asemenea, furnizată pentru ca utilizatorii să se conecteze la a comutarea sursei de alimentare, dar ar trebui propusă în prealabil în timpul achiziții.

Pasul 3. Conectarea jumperilor de fibre: Deschis capacul de praf al conectorului de fibră optică, verificați fața capătului fibrei și confirmați că nu există poluare și deteriorare înainte de a conecta alte optice dispozitive cu fibră sau echipamente de testare. Pentru fibra de ieșire a EDFA de mare putere model, se recomandă utilizarea metodei de îmbinare prin fuziune pentru conectare.

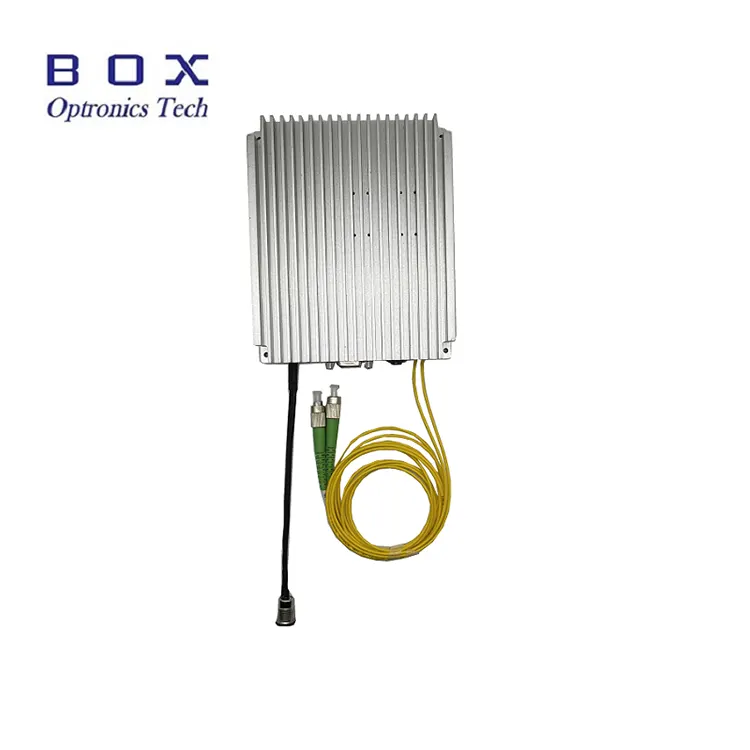

Setp4.Dissiparea căldurii: Aceasta Modulul amplificator cu fibră dopată cu erbiu generează o anumită cantitate de căldură. The suprafața inferioară a amplificatorului (partea fără text) ar trebui să fie aproape contactul cu radiatorul, aripioarele de disipare a căldurii sau suprafața metalică de la partea de jos a șasiului utilizatorului. Se recomandă o răcire adecvată cu aer un efect bun de disipare a căldurii. Mediul de lucru optim recomandat temperatura este de -5 ~ +35℃. Când cel temperatura ambiantă depășește 50℃, amplificatorul în starea de așteptare nu va porni. Când temperatura mediului ambiant depășește 55℃, amplificatorul în stare de funcționare va opri automat ieșirea laserului și va intra stare de așteptare pentru autoprotecție. Când temperatura ambientală scade la 50℃, amplificatorul va relua automat ieșirea.

Pasul 5. Putere optică de intrare: Acest amplificator cu fibră dopată cu erbiu nu are cerințe de prag pentru puterea semnalului optic de intrare. Când puterea medie a optic de intrare semnalul este redus la putere aproape de zero, amplificatorul va menține în continuare stare de lucru, iar portul de ieșire va avea emisii spontane. Cu toate acestea, pentru a obține un efect de amplificare mai ideal și un raport semnal-zgomot, se recomandă controlul puterii optice de intrare în intervalul de putere descrise în fișa de testare sau în specificațiile produsului.

Pasul 6. Controlul computerului gazdă: Acest amplificator este un produs modular și trebuie fi combinat cu software-ul dedicat computerului gazdă pentru a regla și monitoriza starea de lucru și parametrii de funcționare ai EDFA. Computerul utilizatorului are nevoie pentru a instala programul de driver pentru portul serial USB-232 și computerul gazdă EDFA software de control furnizat de compania noastră. Driverul portului serial USB-232 programul trebuie instalat, altfel software-ul computerului gazdă nu se poate conecta și comunicați cu modulul EDFA în mod normal. Trebuie remarcat faptul că Programul de driver pentru portul serial USB-232 ar trebui să fie în concordanță cu USB-232 real cablu de port serial folosit. Numărul versiunii software al computerului gazdă EDFA software-ul ar trebui să fie în concordanță cu numărul versiunii software înregistrat pe fisa de testare a produsului.

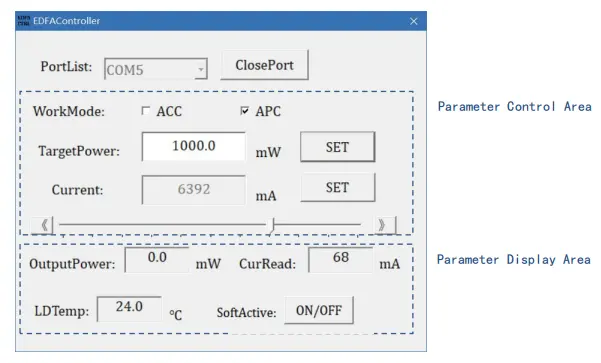

Pasul 7. Interfața software-ului computerului gazdă: informațiile care pot fi afișate de software-ul computerului gazdă includ modul de funcționare a amplificatorului, valoarea țintă a puterii optice de ieșire, pompa laser valoarea țintă curentă și starea monitorizării temperaturii.

Pasul 8. Operațiune specifică: După pornire software-ul computerului gazdă, mai întâi selectați numărul corect al portului serial în secvența portului serial PortList, faceți clic pe butonul OpenPort pentru a deschide serialul port. În acest moment, ferestrele Current Read și LDTemp vor afișa curentul de lucru și temperatura pompei modulului. Introduceți optica țintă valoarea puterii în fereastra TargetPower și faceți clic pe butonul SET. Când butonul comutatorul modulului EDFA și butonul SoftActive de pe software sunt ambele sunt pornite, setarea are efect și EDFA are putere optică de ieșire.

Pasul 9. Mod de control: modelul standard al acestui amplificator cu fibră acceptă două moduri de lucru, control automat al curentului mod (mod ACC) și modul automat de control al puterii (mod APC). Puteți comuta între aceste două moduri de lucru prin opțiunea WorkMode. La comutare, Vă rugăm să rețineți că mai întâi dezactivați comutatorul butonului activ. (* Un amplificator modelele acceptă numai modul ACC, cum ar fi EDFA-C-PA). În modul ACC, introduceți pompa valoarea curentă în fereastra curentă și faceți clic pe butonul SET sau trageți direct glisoarele din stânga și din dreapta pentru a seta valoarea curentului pompei. În modul APC, introduceți valoarea țintă a puterii optice în fereastra TargetPower și faceți clic pe SET butonul.

Pasul 10. Activare ieșire: Când Butonul de activare de pe partea frontală a modulului și butonul SoftActive porniți software-ul sunt ambele pornite, setarea are efect și amplificatorul are ieșire laser, iar indicatorul luminos LASER este aprins. ON/OFF butonul va fi afișat cu roșu. Puterea de ieșire în monitorizarea parametrilor zona arată puterea optică de ieșire actuală, CurRead arată curentul curentul pompei, iar LDTemp arată temperatura internă.

Pasul 11. Oprire: mai întâi opriți Butonul ON/OFF de pe partea laterală a amplificatorului și butonul SoftActive porniți software-ul, faceți clic pe ClosePort pentru a închide portul serial și apoi închideți software-ul.

Pasul 12. Memoria parametrilor: modul și parametrii stabiliți de software-ul de control vor fi salvați automat în interiorul Modulul EDFA și au funcția de memorie de oprire. Dacă nu este nevoie modificați parametrii EDFA, nu este necesară conectarea la computerul gazdă atunci când îl folosiți din nou.

Note de operare și Întreținere

● Dacă fibra de ieșire trebuie conectată la o altă fibră, așa este se recomandă utilizarea unui dispozitiv de îmbinare prin fuziune.

● La pornire, confirmați mai întâi că întrerupătorul de alimentare și cheia sunt oprite și apoi conectați sursa de alimentare. La oprire, mai întâi opriți comutatorul cu cheie și apoi deconectați sursa de alimentare după ieșire indicatorul luminos se stinge. Nu întrerupeți direct sursa de alimentare atunci când EDFA lucrează.

● Curăţaţi conectorii de fibre cu un şerveţel fără scame şi inspectaţi cu a detector de capăt de fibră înainte de conectare. Conectați/deconectați întotdeauna fibrele fără curent pentru a evita arderea la capăt. Conectorii de fibră optică trebuie să fie acoperite cu capace de praf.

● Nu este recomandat să introduceți și să deconectați frecvent ieșirea conectori de fibre pentru a evita contaminarea cu praf, care poate duce la o creștere pierderea inserției sau arderea feței de capăt a conectorului de fibre.

● Păstrați echipamentul uscat și depozitați-l într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
