Amplificator de amplificare cu fibră dopată cu erbiu în bandă C cu micromodule

Cuprins

1. Introducere a Amplificator de amplificare cu fibră dopată cu erbiu în bandă C cu micromodule

2. Tehnic Specificații

3. Caracteristicile produsului

4. Aplicații tipice

5. Detalii despre produs

6. Informații de comandă

7. Fișă tehnică

8. Condiții de ofertă și plata

9. Timp de livrare

10. Etape de operare

11. Note de operare și Întreținere

12. Asigurarea calității și Serviciu post-vânzare

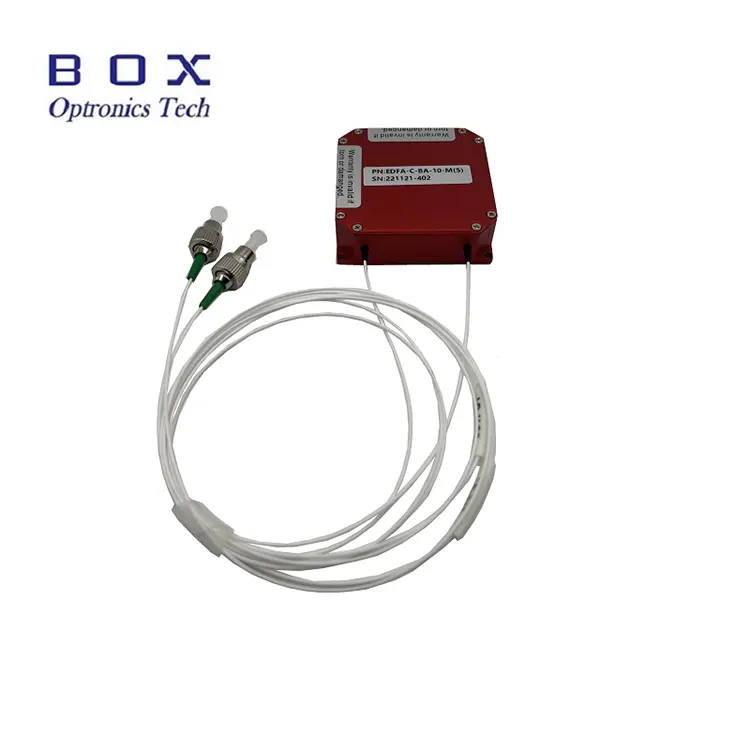

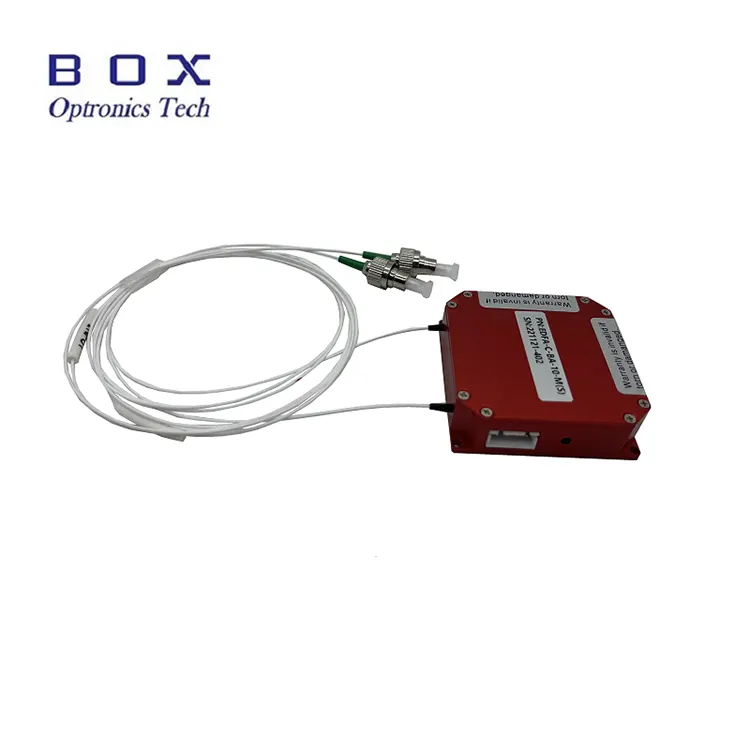

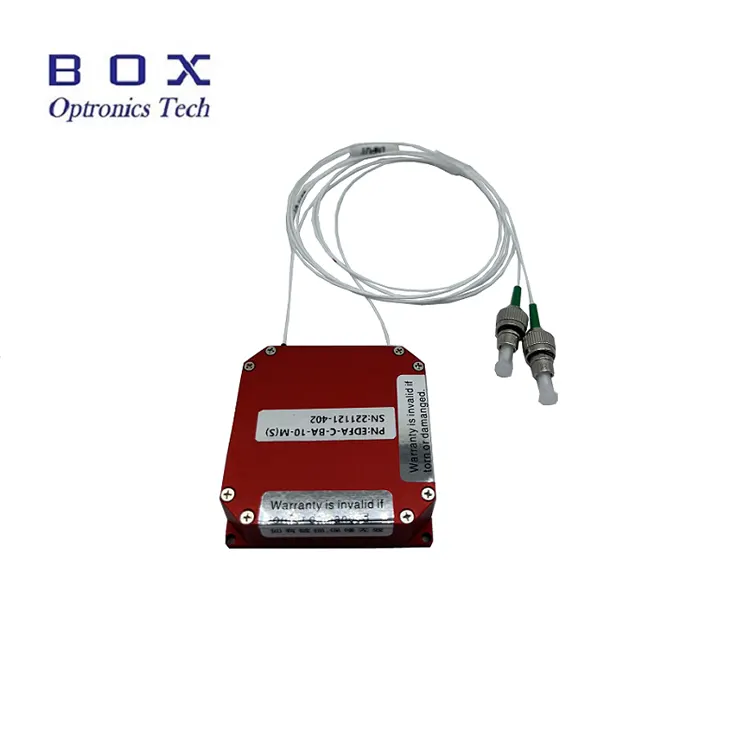

Introducere de produs

Amplificator de fibră dopată cu erbiu în bandă C cu micromodule Amplificatoarele sunt proiectate pentru aplicații în spații limitate. Dimensiunile sunt 50(W)×50(D)×15(H)mm sau 45(W)×65(D)×10(H)mm opțional. Pot fi utilizat pentru amplificarea puterii semnalelor laser în banda C 1530~1565nm interval de lungimi de undă. Acestea au o putere mare de 10/13/17/20/23dBm și zgomot redus. A portul serial de comunicație și cablul de alimentare sunt furnizate pentru funcționarea PC-ului. Când folosind aceste module, asigurați-vă că partea de capăt a fibrei este curată, fiți atenți la laser limitări de intrare și luați măsurile de precauție necesare pentru siguranța laserului.

Produs Specificații

Produs Caracteristici

● Gamă largă de lungimi de undă - 1530 ~ 1565 nm;

● Subminiatura proiectare;

● Zgomot redus <5dB;

● Mod de control RS232/ TTL.

Produs Aplicații

● Optică comunicare prin fibră;

● Optică senzor de fibre;

● Fibră laser.

Produs Detalii

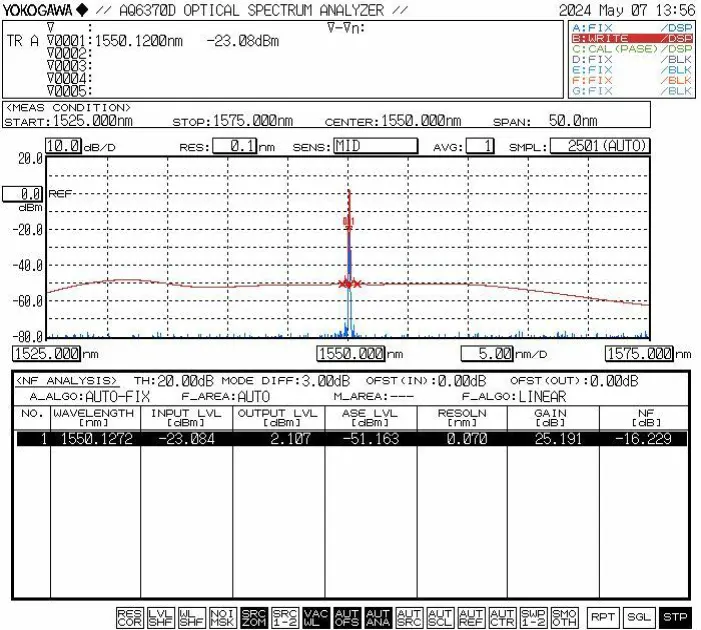

● Curba caracteristică tipică

● Definirea pinului de comunicare (de la stânga la dreapta: 1 la 4):

Nivelul de comunicare este în conformitate cu standardele TTL. Un TTL-RS232 conversia nivelului este necesară pentru conectarea la un computer.

Informații de comandă

ex.: EDFA-BA-C-23-SM-MIC

(Informații de comandă: Micro-Module C-band dopat cu erbiu Amplificator Fiber Booster, putere de ieșire 23dB, cu SMF-28efiber, pachet modul).

Pentru alte cerințe personalizate, vă rugăm să contactați: sales06@boxoptronics.com

Fișa cu date

Fișa cu date

Condiții de citare și plata

● Condiții de ofertă

(1) EXW:

Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.

(2) DAP:

Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produsele.

● Condiții de plată

PayPal și T/T sunt disponibile.

Perioada de graţie

Durează aproximativ 10-15 zile lucrătoare pentru producție. (Dacă sunt unele în stoc, va fi mai rapid expediat.)

Logistica internațională poate dura 3-5 zile lucrătoare.

Operațiunea Pași

Pasul 1. Despachetarea și asamblarea

Verificați dacă toate accesoriile sunt complete înainte de asamblare.

Pasul 2. Conectarea sursei de alimentare și a fibrei Cordonuri de corecție

Conectați sursa de alimentare; conectați semnalul luminos la intrare

Pasul 3. Pornirea amplificatorului

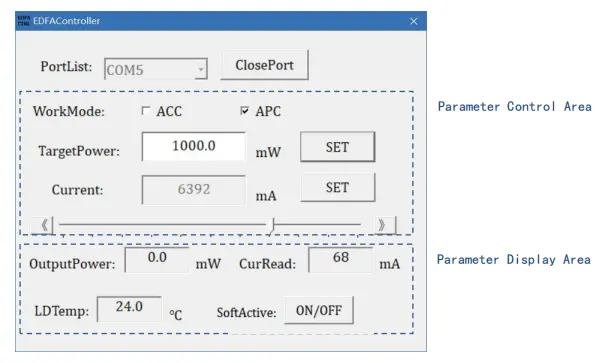

Porniți puterea amplificatorului. Notă: curentul de funcționare și câștig valorile sunt parametrii stabiliți de computerul gazdă la ultima oprire și poate fi modificat prin intermediul software-ului dacă este necesar. Este strict interzisă conectarea sau deconectați conectorii de fibră în timp ce laserul funcționează.

Setp4.Shutdown

Deconectați cablul de alimentare după utilizare.

Note de operare și Întreținere

● Nu întrerupeţi direct sursa de alimentare în timp ce amplificatorul este operare.

● Păstrați conectorii de fibre fără praf pentru a preveni arderea fibrei faţa capătului conectorului. Curăţaţi conectorul de fibră cu hârtie pentru lentile fără praf înainte conexiune, inspectați-o cu un inspector pentru fața de capăt al fibrei și conectați-o prin flanșă numai după confirmarea curățeniei. În caz contrar, fața de capăt a conectorului de fibre poate să fie ars când laserul este pornit. Asigurați funcționarea fără laser atunci când flanșe de conectare și puneți capace pentru praf din fibre atunci când nu sunt utilizate.

● Păstrați echipamentul uscat și depozitați-l într-un loc uscat.

Asigurarea calității și Serviciu post-vânzare

● Perioada de garanție:

Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.

● Excluderi de la garanția gratuită:

În perioada de garanție gratuită, servicii gratuite de reparații sau înlocuire vor fi furnizate pentru defecțiuni cauzate de probleme de calitate a produsului. Cu toate acestea, Box Optronics își rezervă dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri in perioada de garantie:

(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențele mediului.

(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.

(3) Daune fizice evidente cauzate de eroare umană.

(4) Dezasamblarea, modificarea sau repararea neautorizată.

(5) Etichete de garanție modificate sau incomplete de pe carcasă.

(6) Deteriorări sau pierderi în timpul transportului.
