Prezentare generală a produsului - Contor de putere optic

Optical Power Meter de la Box Optronics este un instrument de măsurare optoelectronic de înaltă performanță, conceput pentru detectarea și analiza precisă a puterii optice. Construite în jurul detectorilor de fotodiode cu siliciu (Si) și arseniură de indiu galiu (InGaAs) de înaltă calitate, contoarele noastre de putere oferă măsurători precise și fiabile în intervalele spectrale ultraviolete, vizibile, infraroșu apropiat și infraroșu mediu.

Seria include atât modele de banc multicanal (PM-MC-4-B5) pentru teste de laborator și de producție, cât și modele compacte portabile cu un singur canal (PM-SC-1-HD) pentru testare pe teren și calibrare la fața locului. Toate unitățile dispun de interfețe intuitive cu ecran tactil, analiză statistică în timp real (curent, min, max, medie, vârf la vârf, abatere standard) și conectivitate USB pentru achiziția și analiza de date pe computer. Cu capete detectoare interschimbabile care acceptă diferite benzi de lungimi de undă și game de putere, modele opționale de sfere de integrare pentru colectarea uniformă a fasciculului și accesorii flexibile de cuplare a fibrei (adaptor pentru fibră goală și adaptor pentru fibră FC), contoarele noastre optice pot fi configurate pentru a îndeplini cerințele specifice.

Caracteristici cheie-Contor de putere optic

● Rezoluție mare de măsurare: 0,001 dB pentru citiri precise de putere

● Gamă largă de putere: 1nW~10mW sau 10uW~10W

● Acoperire cu lungime de undă largă: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Factori de formă multipli: configurații Benchtop (4 canale) și portabile (1 canal) disponibile

● Analiză statistică de putere încorporată: valoare curentă, minimă, maximă, medie, vârf la vârf, abatere standard

● Interval configurabil de eșantionare a datelor: 0,1 s la 1 s

● Interfață de utilizator intuitivă cu ecran tactil cu afișare în timp real

● Conectivitate USB cu software gazdă pentru înregistrarea datelor și analiză grafică

● Ieșire de tensiune analogică (0~2,5V) prin BNC/SMA

● Compatibil cu adaptorul pentru fibră goală (BFA) și accesoriile pentru adaptorul pentru fibră FC (FCA).

● Design compact, robust, potrivit atât pentru medii de laborator, cât și pentru medii industriale

● Incertitudine de măsurare: ±5%

Aplicații tipice-Contor de putere optică

● Testarea si caracterizarea componentelor optice (diode laser, fibre, amplificatoare, izolatoare)

● Verificarea puterii laser și monitorizarea stabilității

● Alinierea sistemului de fibră optică și măsurarea pierderilor

● Laboratoare de cercetare si dezvoltare in fotonica si optoelectronica

● Controlul și testarea calității liniei de producție laser industriale

● Calibrarea si validarea senzorului optic

● Testarea componentelor de telecomunicații (CWDM, DWDM, transceiver)

● Laboratoare de optică educaționale și universitare

● Service pe teren și calibrarea echipamentelor la fața locului

Specificații tehnice-Contor de putere optică

Specificații detector (T=25°C)

Specificațiile unității gazdă

Specificații accesorii

Detalii despre produs-Contor de putere optic

Ce este un contor de putere optic?

Un contor optic de putere este un instrument optoelectronic de precizie conceput pentru a măsura puterea semnalelor optice, de obicei de la lasere, diode emițătoare de lumină (LED-uri) sau sisteme de transmisie cu fibră optică.

Este alcătuit din două componente principale: un cap senzor de fotodiodă calibrat care convertește puterea optică primită într-un curent electric și o unitate de afișare/procesare care amplifică, digitalizează și afișează valoarea puterii măsurate în unități, cum ar fi wați (W), miliwați (mW) sau decibeli în raport cu 1 mW (dBm).

Contoarele optice de putere sunt instrumente fundamentale în cercetarea fotonică, comunicațiile cu fibră optică, fabricarea laserului și controlul calității. Acestea sunt utilizate pentru caracterizarea ieșirii laser, măsurarea pierderilor de inserție de fibre, măsurarea puterii de ieșire și a câștigului amplificatorului optic și verificarea bugetului de putere la nivel de sistem.

Alegerea materialului detectorului (siliciu pentru vizibil/NIR, InGaAs pentru NIR/SWIR) determină gama de lungimi de undă și sensibilitatea instrumentului.

Prezentare generală a seriei de produse

Box Optronics oferă o platformă modulară de contor de putere optică cu capete detectoare interschimbabile și două opțiuni de unitate gazdă, permițând clienților să configureze un sistem optimizat pentru cerințele lor specifice de măsurare:

Capetele detectoare

• PMS-4011-2040:Detector de fotodiodă din silicon cu sferă integratoare, acoperind 400~1100nm cu o gamă de putere de -20~+40dBm (10μW~10W). Ideal pentru măsurarea puterii laserului vizibil și în infraroșu apropiat.

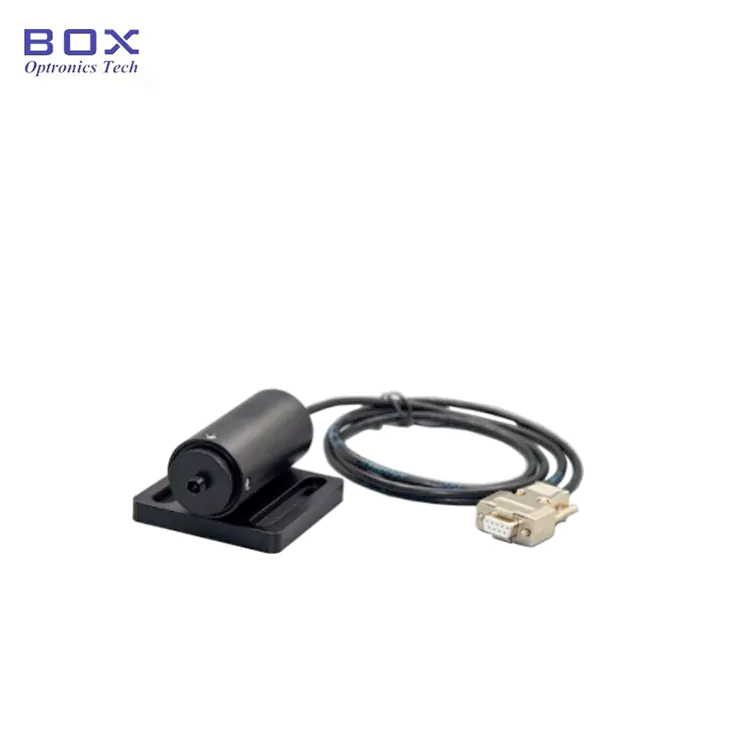

• PMS-9016-6010: Detector de fotodiodă InGaAs (fără sferă integratoare), care acoperă 900~1650nm cu o gamă extinsă de putere redusă de -60~+10dBm (1nW~10mW). Optimizat pentru măsurători de bandă de telecomunicații de înaltă sensibilitate.

• PMS-9016-2043:Detector fotodiodă InGaAs cu sferă integratoare, acoperind 900~1650nm cu o gamă largă de puteri de -20~+43dBm (10μW~20W). Potrivit pentru teste de telecomunicații și comunicații de date de uz general.

• PMS-1122-2040:Detector de fotodiodă InGaAs cu lungime de undă extinsă cu sferă integratoare, acoperind 1100~2200nm cu o gamă de putere de -20~+40dBm (10μW~10W). Proiectat pentru aplicații în infraroșu cu unde scurte (SWIR).

Unități gazdă

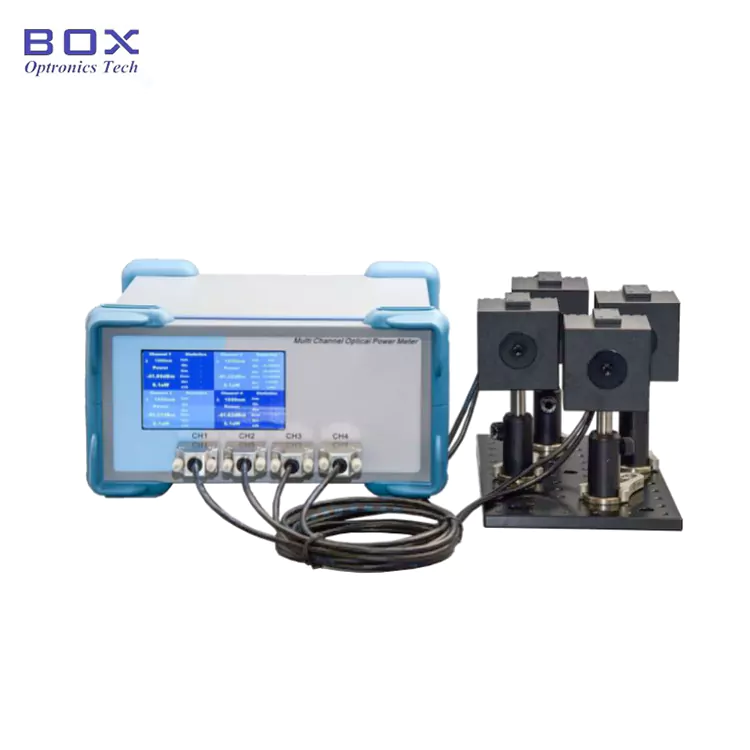

• PM-MC-4-B5 (Banchtop Multi-Channel): Unitate benchtop cu patru canale, cu ecran tactil mare, care acceptă măsurarea simultană a până la patru canale detectoare. Ideal pentru configurații de laborator, stații de testare a producției și aplicații care necesită monitorizare în mai multe puncte.

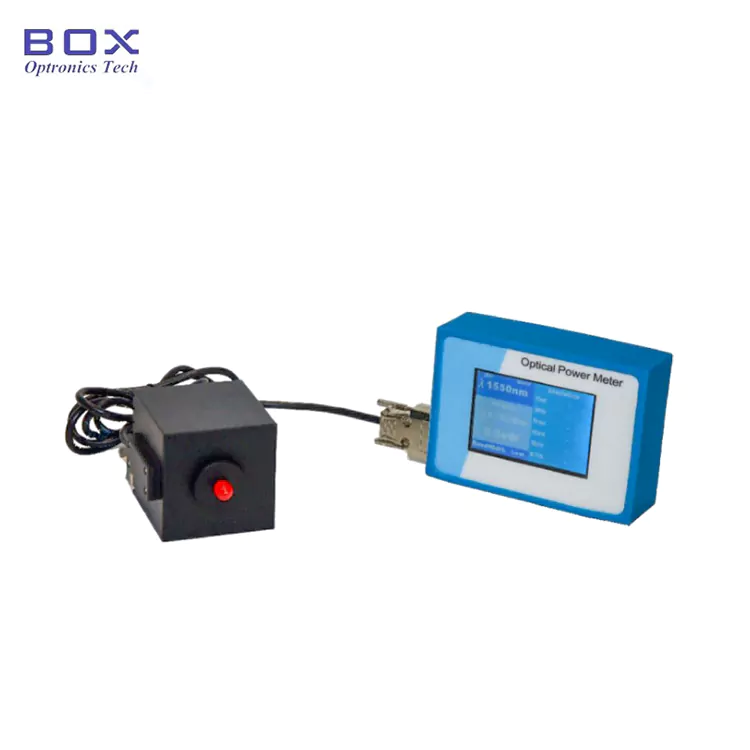

• PM-SC-1-HD (Handheld Single-Channel): Unitate portabilă compactă cu un singur canal, cu interfață cu ecran tactil, concepută pentru portabilitate și utilizare pe teren. Perfect pentru calibrare la fața locului, service pe teren și aplicații mobile de testare.

Informații de comandă - Contor de putere optică

Nomenclatura modelului

Convenția de denumire a unității gazdă

PM - XX - X - XX

Exemplu: PM-MC-4-B5

Convenția de denumire a detectoarelor

PMS - XXXX - XXXX - XX

Exemplu: PMS-9016-2040-FC

Fișă tehnică și software-contor de putere optică

Fișa cu date

· Control de la distanță prin interfață USB. Link de descărcare a software-ului PC inclus la achiziție.

Condiții de ofertă și plată

Termenii de citare

· EXW

· DAP

· FOB

· Alți termeni: vă rugăm să ne contactați pentru a discuta.

Condiții de plată

· PayPal: plată rapidă și sigură pentru mostre și comenzi mici

· T/T (transfer bancar): metodă de plată standard pentru comenzile normale de producție

· Alibaba Trade Assurance: Protecție sigură a comenzilor pentru tranzacțiile online cu garanția cumpărătorului

· Card de credit: disponibil prin platformele PayPal și Alibaba

· Termeni flexibili de plată: negociabil

Perioada de graţie

· Unități standard (modele în stoc): 3~5 zile lucrătoare

· Producție standard: 10~15 zile lucrătoare

· Comenzi de volum: vă rugăm să contactați pentru programul de producție

· Livrare internațională: ~5 zile lucrătoare (DHL/UPS/FedEx express)

· Serviciu rapid: disponibil la cerere

Note de operare și manipulare - Contor de putere optic

Măsuri de siguranță

· Nu priviți niciodată direct într-un fascicul laser activ sau într-un port optic de ieșire

· Urmați întotdeauna protocoalele adecvate de siguranță cu laser și purtați ochelari de protecție corespunzători pentru laser

· Nu depășiți puterea maximă nominală pentru modelul de detector utilizat

· Deconectați alimentarea înainte de curățarea sau întreținerea unității

· Utilizați numai sursa de alimentare specificată pentru a evita deteriorarea instrumentului

Îngrijirea și întreținerea detectorului

· Păstrați deschiderea detectorului curată și fără praf, ulei și resturi

· Folosiți șervețele curate, fără scame și o soluție de curățare optică adecvată atunci când curățați suprafața detectorului

· Întotdeauna înlocuiți capacele de protecție ale detectorului atunci când nu îl utilizați

· Evitați să atingeți suprafața detectorului activ cu degetele sau cu unelte

· Curățați conectorii de fibre înainte de introducere, folosind instrumente de curățare adecvate

· Evitați scăderea sau supunerea detectorului la șocuri mecanice

· Depozitați într-un mediu curat și uscat atunci când nu este utilizat

· Recalibrare periodică recomandată anual

Asigurarea calității

Box Optronics se angajează să ofere instrumente optice de testare și măsurare de înaltă calitate, cu performanțe fiabile și consecvente. Toate contoarele noastre optice sunt supuse unor proceduri riguroase de testare, calibrare și control al calității înainte de expediere.

garanție

· Garanție limitată de 12 luni de la data livrării

· Garanția acoperă defecte ale materialelor și de manoperă

· Reparație sau înlocuire gratuită pentru unitățile defecte aflate în garanție

· Garanția nu acoperă daunele cauzate de utilizare greșită, manipulare greșită, modificări neautorizate sau uzură normală a pieselor consumabile
