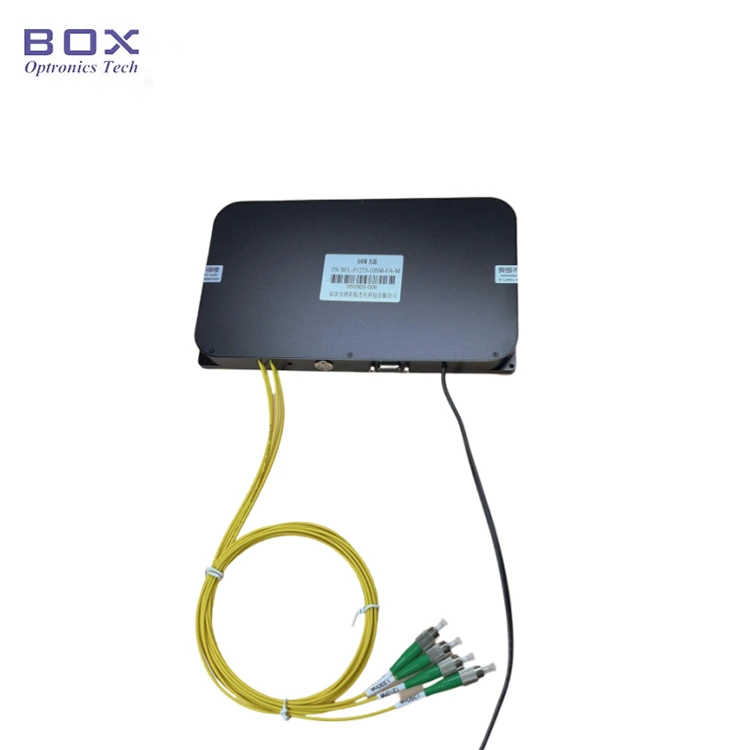

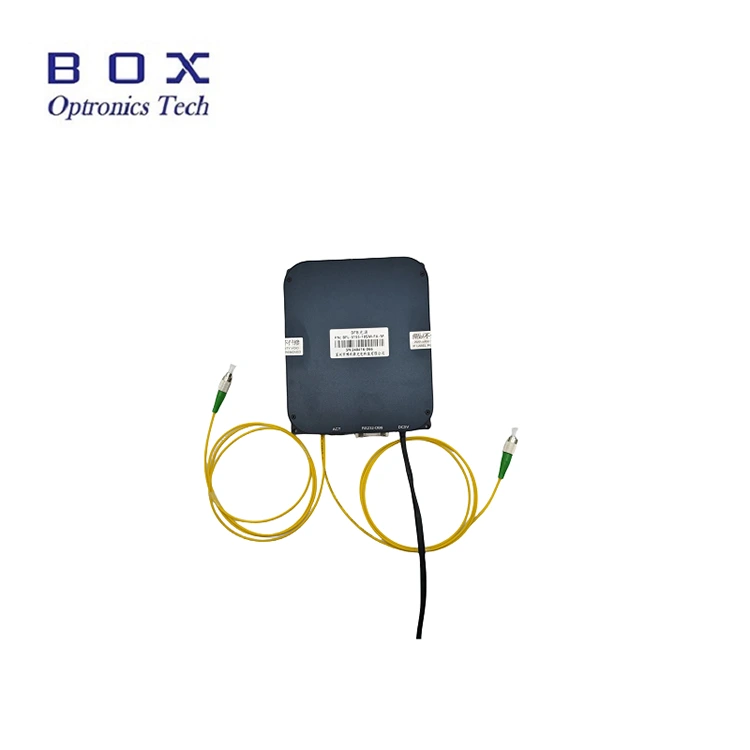

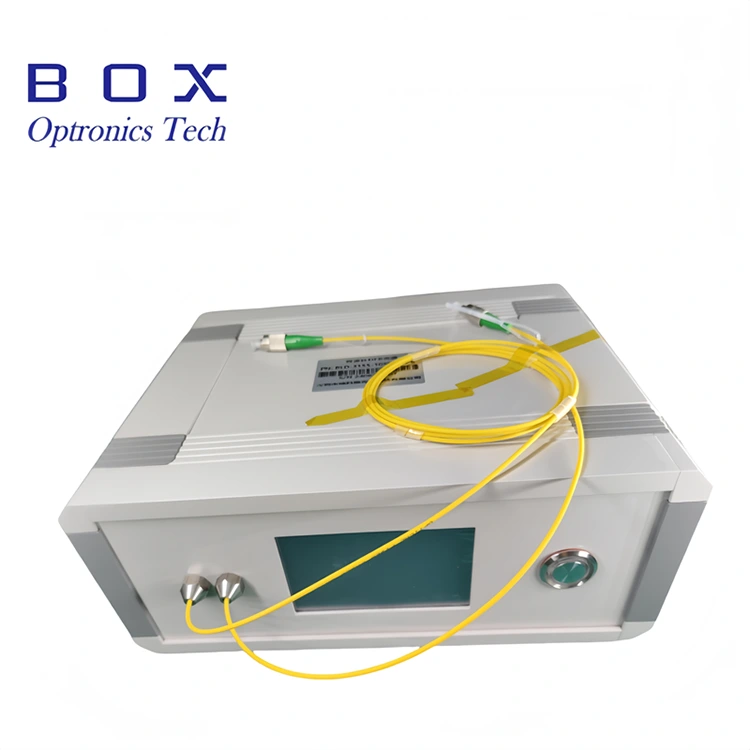

Aceasta este o sursă laser DFB multicanal, cu lungimi de undă liber configurabile și funcționare în undă continuă (CW). Opțiunile de lungime de undă disponibile includ CWDM (1270~1650 nm), canale DWDM ITU 18~64, lungimi de undă LAN-WDM, precum și lungimi de undă specifice, cum ar fi 1030 nm și 1064 nm. Produsul este disponibil în două configurații: o unitate desktop autonomă sau o opțiune modulară integrabilă; echipat cu interfețe de comunicare și software de monitorizare. Utilizatorii pot alege între o putere de ieșire fixă sau o configurație cu putere reglabilă. Această sursă laser DFB multicanal acceptă funcționarea ca sursă de lumină cu un singur canal sau ieșire simultană pe mai multe canale.
|
Parametru |
Unitate |
Canale duble |
Patru canale |
Nota |
|
Lungime de undă de lucru |
nm |
1310/1550 |
1270/1290/1310/1330 |
personalizabil |
|
Lungime de undă opțională |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
tip DFB |
|
|
Putere de ieșire |
mW |
10/20/Altele |
personalizabil |
|
|
Modul lateral Raportul de suprimare |
dB |
>30 |
|
|
|
Modul de lucru |
- |
CW |
|
|
|
Interval de reglare a puterii |
- |
10~100% |
|
|
|
Stabilitate pe termen scurt (15 minute) |
dB |
≤±0,02 Echivalent ≤±0,5% |
|
|
|
Stabilitate pe termen lung (8 ore) |
dB |
≤±0,05 Echivalent ≤±1 ,2% |
|
|
|
Conector |
- |
FC/APC |
personalizabil |
|
|
Tipul fibrei |
- |
Hi1060/SMF-28/PM1550 |
personalizabil |
|
|
Pachet |
mm |
195(L)×220(D)×120(H) |
O bancă |
|
|
150(L)×125 (D)×20 (Î) |
Modul |
|||
|
Alimentare electrică |
V |
AC 110~240V, <20W |
O bancă |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
Consumul de energie |
W |
≤60 |
|
|
|
Interval de temperatură de funcționare |
℃ |
-5 ~+55 |
|
|
|
Interval de temperatură de depozitare |
℃ |
-40 ~+85 |
|
|
● Lungimi de undă personalizabile și puteri de ieșire;
● 2~16 canale disponibile;
● Putere de ieșire fixă sau reglabilă;
● Stabilitate ridicată a ieșirii, dimensiuni reduse și pornire rapidă.
● Pierdere diferențială a dispozitivului WDM, AWG, PLC, detecție pierderi de retur;
● OCT oftalmic;
● Calibrarea dispozitivelor cu fibre și sistemele de testare a componentelor pasive.
● Lungimi de undă disponibile (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

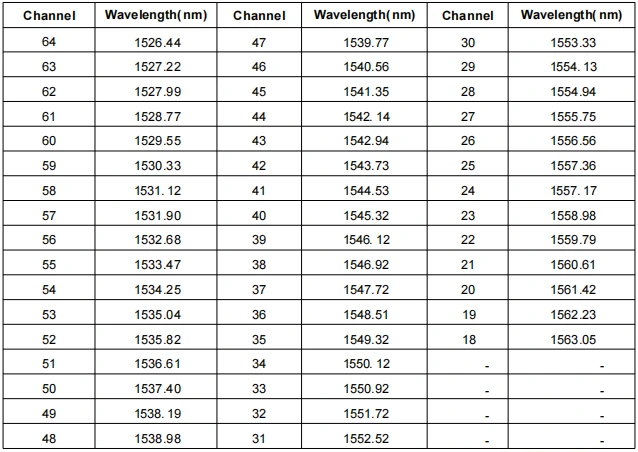

● Canal ITU 18~64 lungimi de undă (mm):

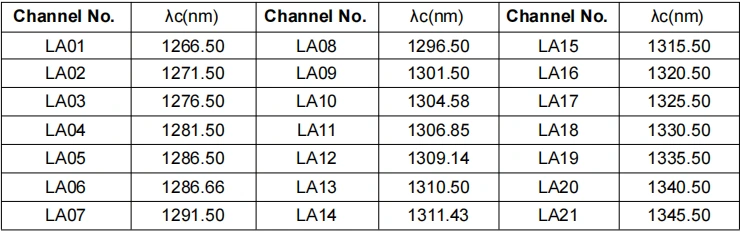

● lungimi de undă LAN-WDM (mm):
Pasul 1. Despachetarea: Înainte de asamblare, verificați dacă toate accesoriile sunt complete.
Pasul 2. Sursă de alimentare: conectată la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglementată care îndeplinește cerințele lor de alimentare. Utilizați numai adaptorul de alimentare original potrivit (DC5V sau DC12V). Adaptoarele de alimentare necorespunzătoare pot deteriora sursa de lumină. (Adaptor de alimentare este furnizat conform standardelor locale de tensiune.)
Pasul 3. Conectarea fibrei de ieșire: Deschideți capacul de praf de la conectorul de fibră sau de la flanșă, verificați fața capătului fibrei și conectați fibra sau îmbinați fibra la dispozitivul sau contorul de putere care urmează să fie testat după ce ați confirmat că nu există poluare și deteriorare.
Setp4. Conectați-vă la computerul gazdă: utilizați cablul de date USB-RS485 DB9 pentru a conecta sursa laser DFB multicanal și computerul; computerul trebuie să instaleze mai întâi un driver de port serial dedicat pentru a identifica cablul de date portului serial, altfel software-ul computerului gazdă și modulul sursei de lumină nu pot fi conectate și comunicate corect. Vă rugăm să întrebați Box Optronics pentru driver.

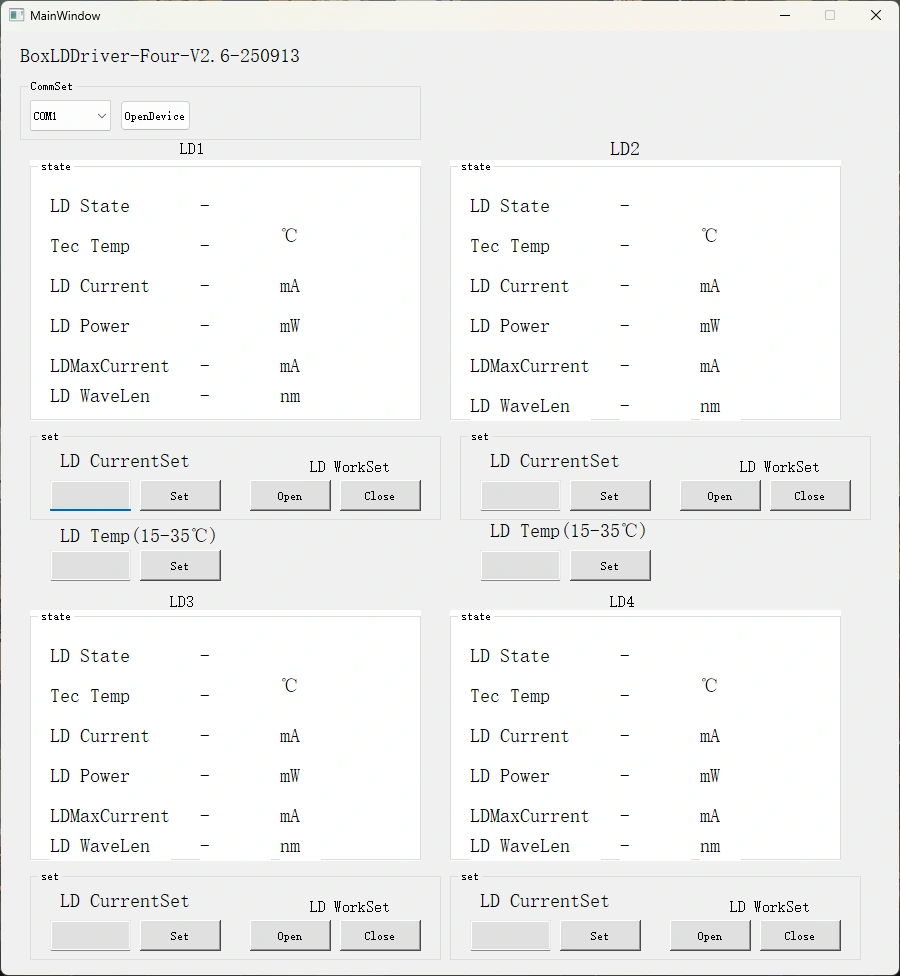

Pasul 5. Software de control: Box Optronics furnizează comanda serială sau software-ul PC pentru a controla curentul LD și temperatura LD a sursei laser DFB multicanal. Alegeți portul corect, setați curentul și temperatura, apoi faceți clic pe butonul de deschidere. (Pentru a preveni deteriorarea, creșteți încet curentul de acționare la funcționarea inițială. Nu aplicați imediat curent complet.)
