Modul laser reglabil în bandă C

Prezentare generală a produsului-Modul laser reglabil în bandă C

Modulul laser reglabil în bandă C (seria ATLS4 / HTLS4) de la Box Optronics este un modul laser reglabil integrat, compact, care acoperă întreaga gamă de lungimi de undă a benzii C și ieșire cuplată cu fibră.

Modelul ATLS4 este optimizat pentru reglarea de precizie a lungimii de undă, oferind o dimensiune tipică a pasului de lungime de undă de 10 pm, timp de comutare a lungimii de undă ≤100 µs și performanță îngustă a lățimii de linie sub 5 MHz. Este ideal pentru aplicații care necesită o acuratețe spectrală ridicată, inclusiv interogarea FBG, caracterizarea filtrului optic în bandă îngustă, testarea componentelor DWDM și măsurători fotonice de precizie.

Modelul HTLS4 este conceput pentru aplicații de scanare rapidă a lungimii de undă, oferind un răspuns rapid la reglarea lungimii de undă până la 1 µs, o capacitate de scanare de mare viteză care depășește 1000 nm/s și o lățime de linie de aproximativ 1 MHz. Este optimizat pentru detecția FBG dinamică, testarea componentelor optice cu randament ridicat și aplicațiile de achiziție spectrală rapidă.

Ambele modele au același pachet mecanic, interfață electrică și configurație de ieșire prin fibră, permițând proiectanților de sisteme să aleagă gradul de performanță adecvat în funcție de cerințele aplicației, fără a modifica designul de integrare mecanică sau electrică.

Caracteristici cheie-Modul laser reglabil în bandă C

• Gamă largă de reglare a lungimii de undă în bandă C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Precizie mare a lungimii de undă: ± 22:00 absolut, ± 14:00 stabilitate, repetabilitate <15:00

• Viteză de reglare rapidă: ≤100µs (ATLS4) / ≤1µs (HTLS4) pe pas

• Viteză mare de scanare: >40 nm/s la pas de 22:00 (ATLS4) / >1000 nm/s la pas de 20:00 (HTLS4)

• Pas de lungime de undă fină: 22:00 tipic (ATLS4) / 20:00 tipic (HTLS4)

• Putere mare de ieșire: >10dBm(10mW) pe toată gama de reglare

• Stabilitate excelentă a puterii: ±0,05 dBm

• Planeitate bună a puterii: ≤±0,3dB

• Raport ridicat de suprimare a modului lateral: >35dB (ATLS4) / >40dB (HTLS4)

• Zgomot de intensitate relativ scăzută: <-135dB/Hz

• Lățime de linie îngustă: <5MHz (ATLS4) / ~1MHz tipic (HTLS4), static

• Ieșire standard pentru conector de fibră FC/APC

• Factor de formă a modulului compact: 134x104x21mm

• Alimentare de 5 V CC, <5 W consum de energie tipic

• Gamă largă de temperatură de funcționare: de la -20°C la +65°C

Aplicații tipice-Modul laser reglabil în bandă C

• sisteme de demodulare și interogare cu rețea Bragg cu fibre (FBG).

• Testarea și caracterizarea dispozitivului optic pasiv (pierdere de inserție, pierdere de retur, răspuns la filtru)

• Testarea multiplexerului cu diviziunea lungimii de undă și componentelor DWDM

• Sisteme de detectare cu fibră optică pentru măsurarea temperaturii, a deformarii și a vibrațiilor

• Monitorizarea sănătății structurale a podurilor, tunelurilor, conductelor și palelor turbinelor eoliene

• Surse laser reglabile pentru măsurarea și analiza spectrului optic

• Cercetare și dezvoltare în laboratoare de fotonică și comunicații optice

• Integrarea OEM în echipamentele optice de testare și măsurare

Specificații produsului-Modul laser reglabil în bandă C

Specificații optice și de lungime de undă

Specificații mecanice și electrice

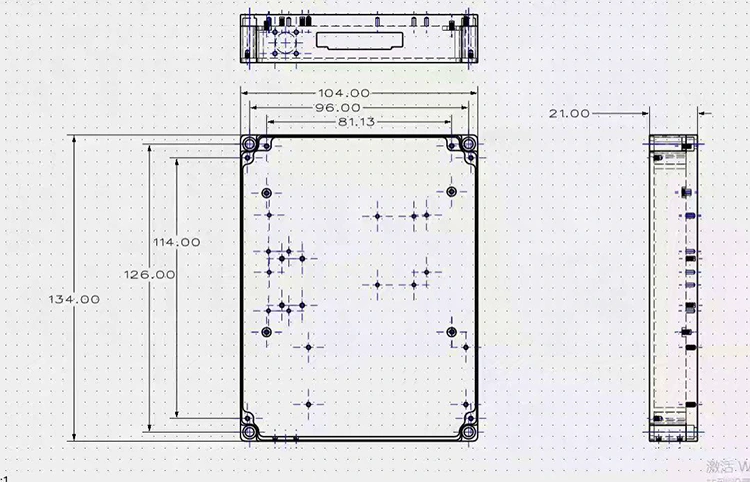

Dimensiunile pachetului - Modul laser reglabil în bandă C

Dimensiuni modul: 134 mm (l) × 104 mm (l) × 21 mm (înălțime)

Informații de comandă-Modul laser reglabil în bandă C

Nomenclatura modelului

XTLS4-C-Band

Exemple: ATLS4-C-Band, HTLS4-C-Band

Întrebări frecvente (FAQ)-C-Band Tunable Laser Module

Î: Care este diferența dintre modelele ATLS4 și HTLS4?

R: ATLS4 și HTLS4 au același pachet mecanic, interfață electrică și ieșire prin fibră, dar diferă în ceea ce privește viteza de reglare, dimensiunea pasului și performanța lățimii de linie.

Versiunea standard ATLS4 oferă o dimensiune a pasului cu lungimea de undă de 10 pm, ≤ 100 µs timp de comutare a lungimii de undă într-un singur pas, viteză de scanare >40 nm/s (pas de 10 pm) și o lățime de linie îngustă de <5 MHz, ceea ce o face ideală pentru măsurători spectrale de înaltă rezoluție și caracterizare optică de precizie.

Versiunea de mare viteză HTLS4 oferă timp de comutare a lungimii de undă într-un singur pas ≤1 µs și viteză de scanare >1000 nm/s cu o rezoluție de pas de lungime de undă de 20 pm, ceea ce o face ideală pentru interogarea rapidă FBG, detecția dinamică a fibrelor și testarea componentelor optice de mare randament.

Selectați modelul în funcție de cerințele aplicației dvs. pentru viteza de scanare, rezoluția lungimii de undă și raportul semnal-zgomot.

Î: Această sursă laser reglabilă poate fi utilizată pentru sistemele de interogare FBG?

A:Da. Modulele laser reglabile ATLS4 și HTLS4 sunt potrivite pe scară largă pentru sistemele de interogare FBG. Capacitatea lor de reglare precisă a lungimii de undă, rezoluția mare a lungimii de undă și ieșirea optică stabilă permit urmărirea precisă a schimbărilor de lungime de undă FBG cauzate de schimbările de temperatură, deformare și vibrații. ATLS4 este optimizat pentru analiza spectrală de înaltă rezoluție, în timp ce HTLS4 oferă o capacitate de scanare de mare viteză pentru detecție dinamică FBG și măsurători cu randament ridicat.

Î: Care este puterea de ieșire și planeitatea puterii?

R: Ambele modele oferă o putere de ieșire >10dBm pe toată gama de reglare, cu o stabilitate a puterii de ±0,05dBm și o planeitate a puterii ≤±0,3dB. Bucla de control integrată a puterii menține puterea de ieșire constantă pe măsură ce lungimea de undă este reglată, reducând erorile de măsurare cauzate de variația puterii.

Î: Care este cantitatea minimă de comandă (MOQ)?

R: MOQ-ul este de 1 unitate. Acceptăm cantități flexibile de comandă, de la unități individuale pentru cercetare și dezvoltare și prototipare până la producție în volum pentru integrarea OEM. Contactați echipa noastră de vânzări pentru prețuri specifice la cantitatea dorită.

Fișă tehnică-Modul laser reglabil în bandă C

Modul laser reglabil ATLS4-C-Band

Modul laser reglabil HTLS4-C-Band

Modul laser reglabil în bandă C Lead Time

• Producție standard: 1~2 săptămâni

• Comenzi în volum: vă rugăm să ne contactați pentru un program de producție

• Comenzi personalizate: 3~4 săptămâni

• Livrare internațională: ~5 zile lucrătoare (DHL/UPS/FedEx Express)

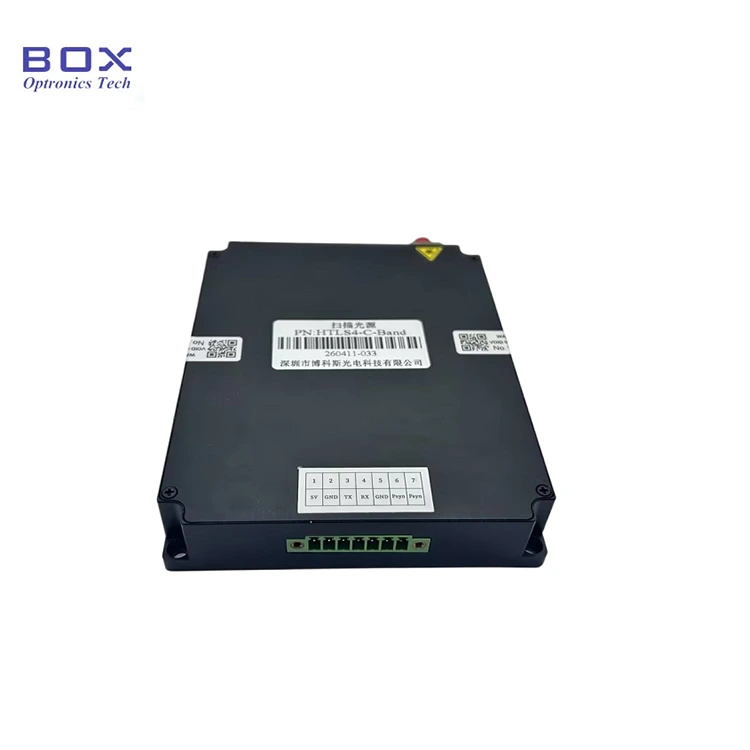

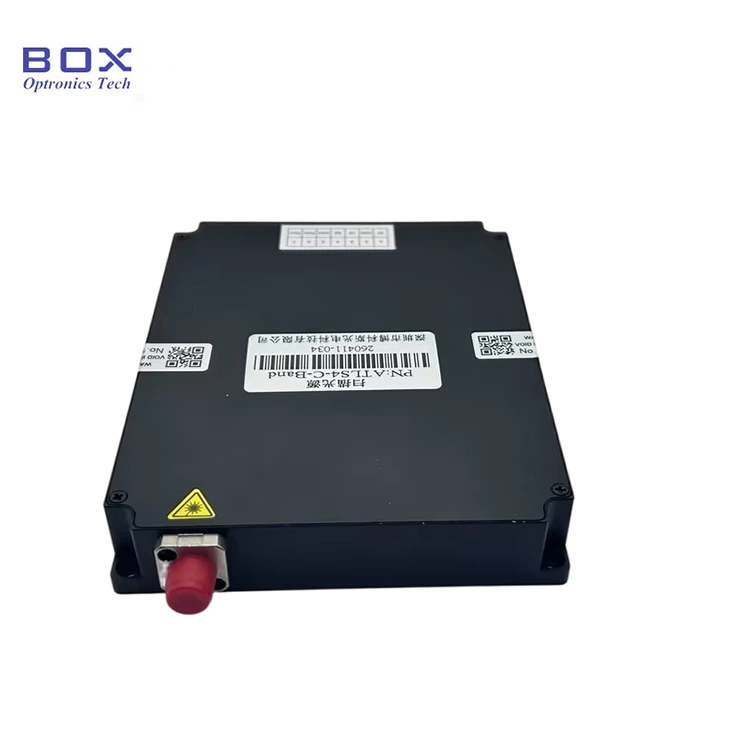

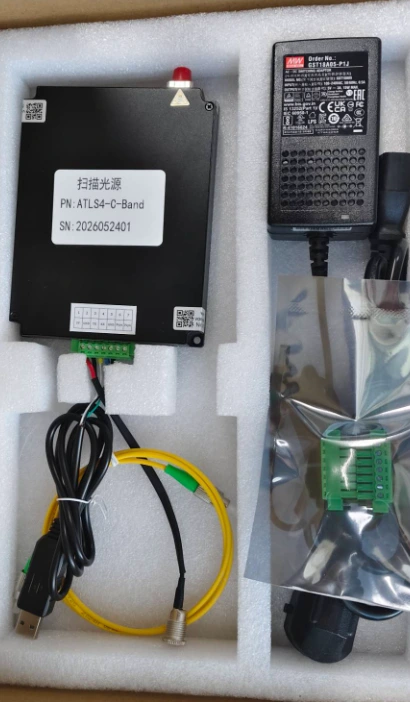

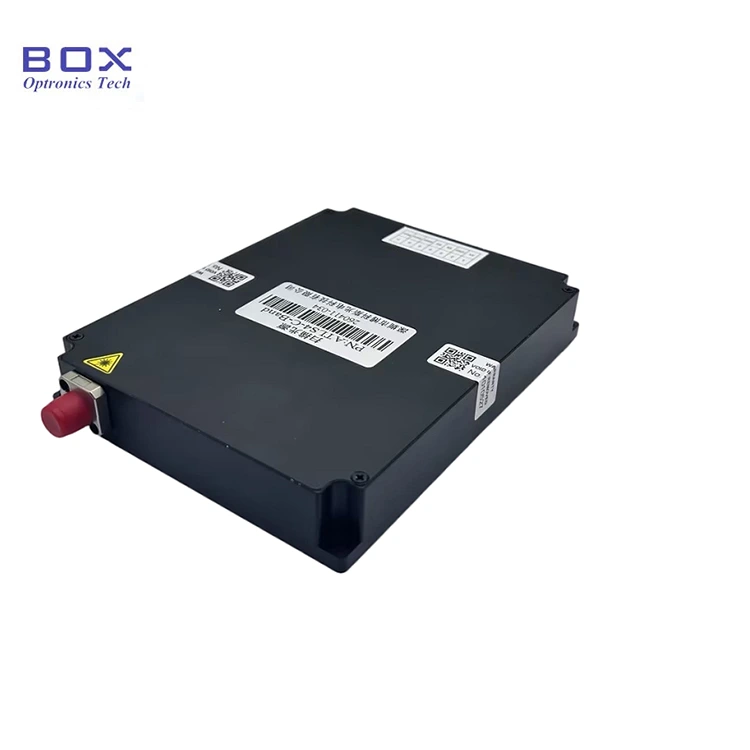

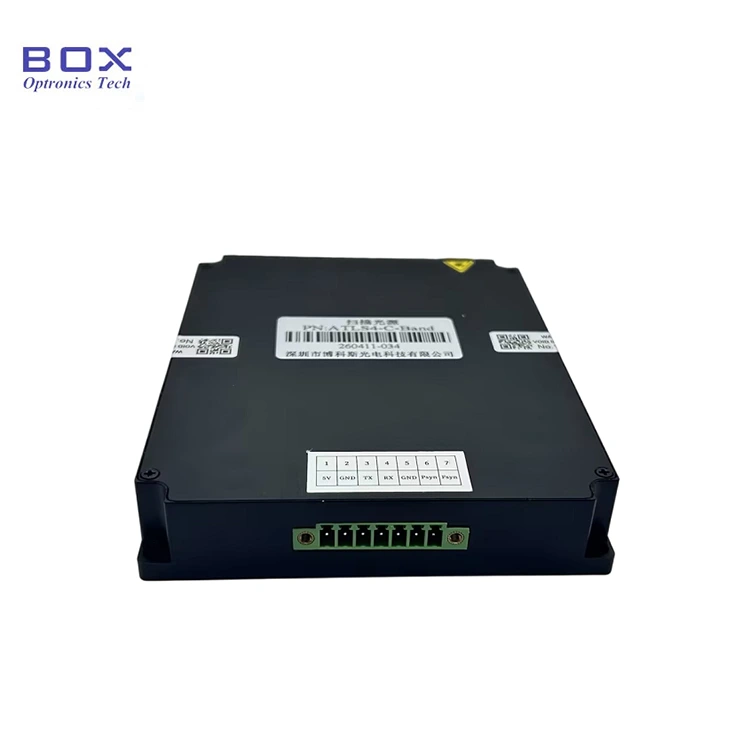

Fotografie cu produsul real-C-Band Tunable Laser Module
