Circulator de mare putere de 850 nm

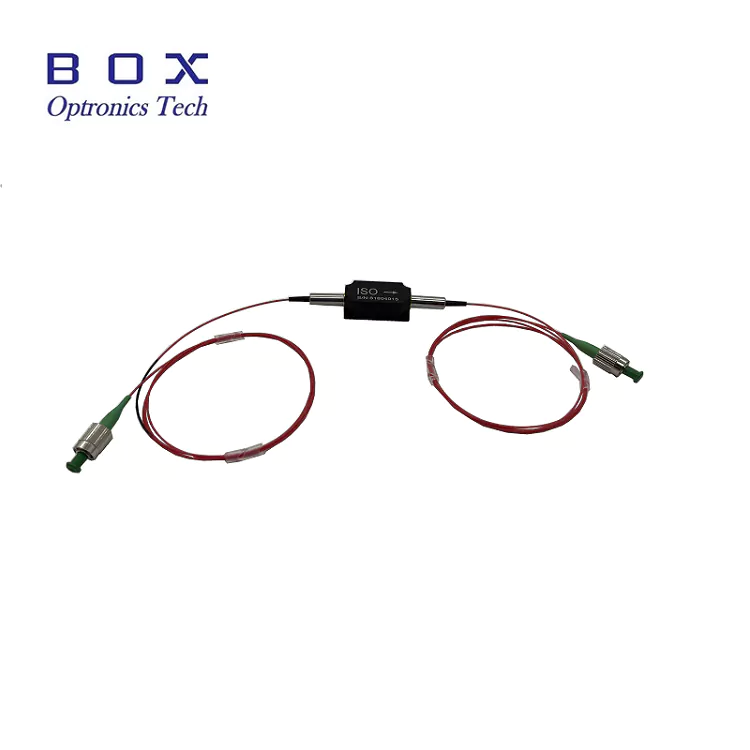

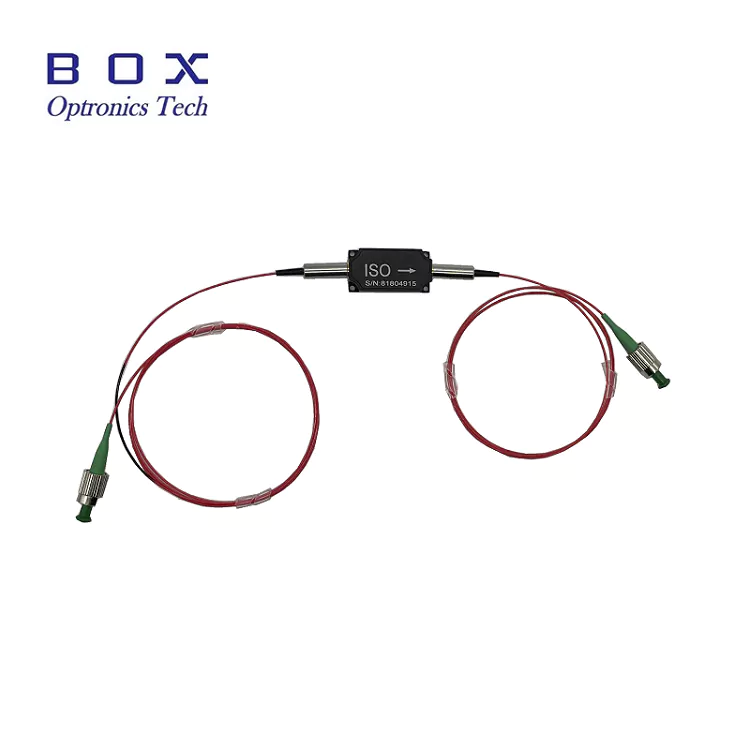

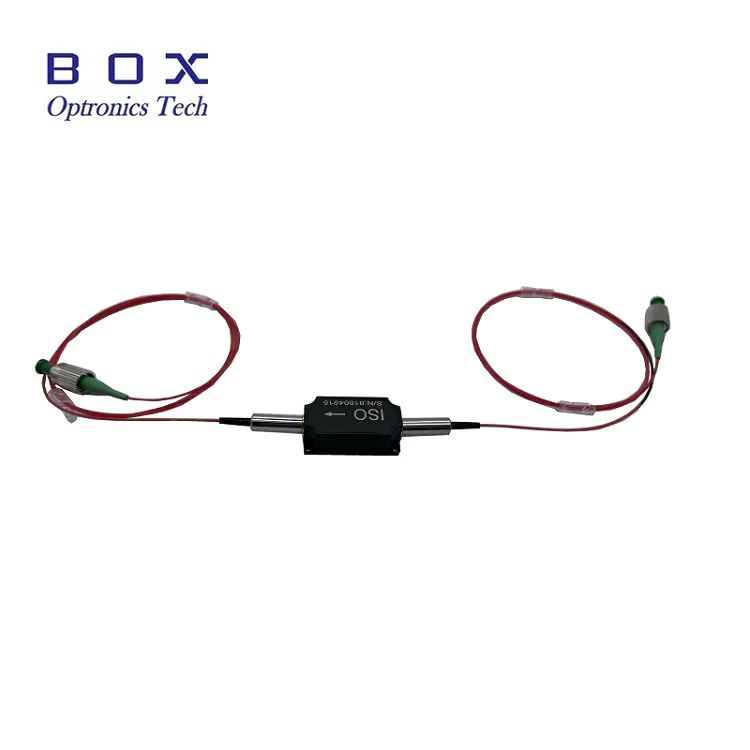

Box Optronics furnizează Circulatorul de mare putere de 850 nm, o componentă optică pasivă de înaltă performanță concepută pentru controlul precis al direcției luminii în sistemele cu fibră optică. Acest circulator cu 3 porturi permite transmisia non-reciprocă, direcționând semnalele optice de la un port la altul într-o manieră secvențială, menținând în același timp o performanță optică excelentă.

Dispunând de o pierdere tipică de inserție de până la 1,0 dB, o izolare ridicată de 25 dB tipică și o pierdere de retur mare de minim 45 dB, acest circulator este ideal pentru aplicații de mare putere de 850 nm. Acceptă puterea medie totală de manipulare de până la 500mW/1W/5W/10W între porturi, ceea ce îl face potrivit pentru sistemele de amplificatoare și laser cu fibră pretențioase.

Găzduit într-un pachet compact de 58 × 28 × 26 mm cu pigtails de fibră de 780 CP, circulatorul de mare putere de 850 nm oferă stabilitate și performanță fiabilă pe termen lung.

Caracteristici cheie

• Izolare ridicată: 25 dB izolare maximă tipică, minim 22 dB

• Pierdere de inserție scăzută: 1,0 dB tipic, 1,5 dB maxim

• Pierdere de retur mare: minim 45 dB (intrare/ieșire)

• Pierdere dependentă de polarizare (PDL) scăzută: ≤0,15 dB

• Manevrare la putere mare: până la 500mW, 1W, 5W, 10W

• Capacitate mare de putere de vârf: <10kW pentru funcționare cu impulsuri ns

• Suprimare ridicată a diafoniei: minim 45 dB

• Design de pachet compact și robust: 58×28×26mm

• Pigtails din fibră de 780 CP pentru aplicații de mare putere

• Fiabilitate excelentă și stabilitate pe termen lung

• Transmisie luminoasă nereciprocă cu 3 porturi

• Domeniu larg de temperatură de funcționare: +10°C până la +50°C

Aplicații tipice

• Sisteme de detectare prin fibra optica

• Instrumente de fibră optică și echipamente de testare

• Sisteme laser cu fibră de 850 nm

• Sisteme de imagistică biomedicală și OCT

• Laboratoare de cercetare și dezvoltare

• Protecție cu laser cu feedback distribuit (DFB).

Specificatii tehnice

Specificații optice (T=25°C)

Specificații mecanice și de mediu

*Notă: specificațiile de mai sus sunt pentru dispozitive fără conectori. Pentru dispozitivele cu conectori, puterea de manipulare este limitată la 1 W, pierderea de inserție este cu 0,3 dB mai mare, pierderea de retur este cu 5 dB mai mică, iar rata de stingere este cu 2 dB mai mică.

Dimensiuni pachet

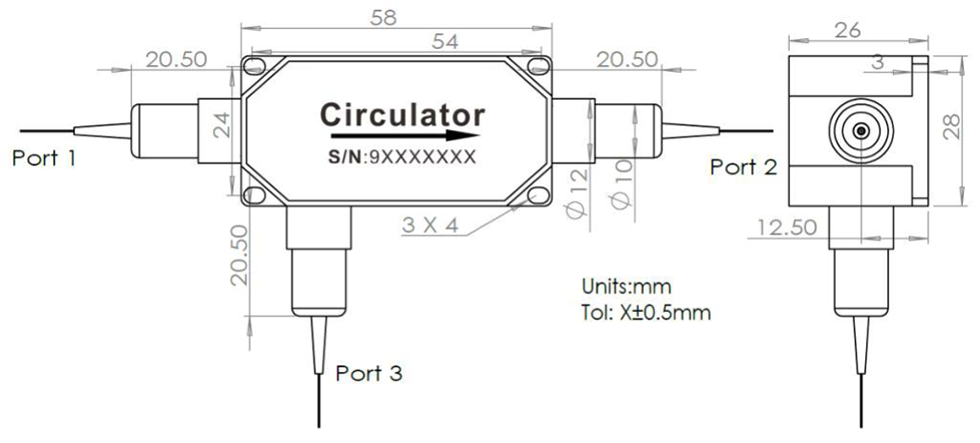

Circulatorul de mare putere de 850 nm este ambalat într-o carcasă compactă, robustă, cu următoarele dimensiuni (unitate: mm):

• Dimensiune pachet: 58 × 28 × 26 mm

• Configurație cu 3 porturi cu pigtails din fibră

• 4 orificii de montare pentru o instalare sigura

• Toleranta: ±0,5mm

Configurare port

Acest circulator optic cu 3 porturi permite rutarea unidirecțională a semnalului optic într-o secvență 1 → 2 → 3 → 1:

• Port 1 → Port 2: transmisie directă cu pierderi de inserție reduse

• Port 2 → Port 3: Dirijarea semnalelor retroîmprăștiate/reflectate

• Port 3 → Port 1: transmisie directă completând bucla de circulație, menținând în același timp izolarea ridicată pe căile inverse

Dispozitivul utilizează un design optic non-reciproc pentru a asigura propagarea direcțională a semnalului și izolarea eficientă între porturile neadiacente, făcându-l ideal pentru detectarea fibrelor, protecția laserului și sistemele de măsurare optică.

Principiul de lucru

Un circulator optic de mare putere de 850 nm este un dispozitiv pasiv cu mai multe porturi, non-reciproc, care direcționează semnalele optice într-o direcție secvențială 1 → 2 → 3 → 1, permițând gestionarea direcțională a semnalului în sistemele cu fibră optică.

Dispozitivul se bazează pe efectul de rotație Faraday combinat cu componente optice de rutare dependente de polarizare.

Principiul de funcționare:

•Faraday Rotator: introduce o rotație fixă ​​de polarizare non-reciprocă (de obicei 45°), independentă de direcția de propagare

•Optic de rutare a polarizării: semnale optice directe bazate pe starea de polarizare

•Transmisie non-reciprocă: asigură rutarea direcțională a semnalului cu izolare ridicată între căile de propagare inversă

Funcții cheie:

•Separă semnalele optice care se propagă înainte și înapoi

• Protejează sursele laser de reflexiile din spate

•Permite funcționarea bidirecțională în sistemele de detectare cu fibră optică și laser

•Suportă rutarea semnalului în arhitecturile de măsurare și detecție

De ce să alegeți Box Optronics?

•Control strict de calitate cu testare 100% înainte de expediere

•Prețuri competitive cu capacitate stabilă de livrare în vrac

•Opțiuni de personalizare flexibile pentru lungime de undă, putere, fibră și conectori

• Suport tehnic 7×24 de ore și răspuns rapid

• Eșantion de testare disponibil pentru evaluare

•Livrare globală cu livrare expres DHL, UPS și FedEx

Informații de comandă

Nomenclatura modelului

HPCIR - XXX - X - X - X - X - XX - XX

Exemplu: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Circulator de mare putere de 850 nm, fibră de 780 CP, tub liber de 900 μm, lungime fibre de 1 m, pachet 58x28x26 mm, putere de manipulare 10 W, conector FC/APC

Opțiuni de personalizare disponibile

•Lungimea de undă centrală: 830nm, 850nm, alte lungimi de undă disponibile la cerere

• Putere nominală: 500mW, 1W, 5W, 10W, putere mai mare disponibilă pentru modele personalizate

•Tip de fibre: 780-CP, alte fibre speciale

• Lungimea fibrei: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (lungimi personalizate disponibile)

•Tip coadă: 250 μm fibră goală, 900 μm tub liber, 3,0 mm tub liber

•Tip de conector: FC/UPC, FC/APC, SC/APC, LC/APC sau conectori personalizați

•Dimensiunea pachetului: standard 58x28x26mm sau dimensiunile pachetului personalizate

•Configurații de circulator cu 4 porturi disponibile la cerere

Pentru cerințe personalizate, vă rugăm să contactați echipa noastră de vânzări.

Fișă tehnică și raport de testare

Fiecare circulator de mare putere de 850 nm este livrat cu un raport de testare cuprinzător care documentează parametrii de performanță măsurați. Fișierul PDF cu fișa de date conține specificații detaliate și curbe de performanță.

• Raport de testare individual inclus cu fiecare unitate

Fișa cu date

Condiții de ofertă și plată

Termenii de citare

•EXW (Ex Works): Recomandat dacă aveți un cont DHL/UPS/FedEx. Expediem folosind contul dvs.; niciun cost de transport nu este perceput de noi.

•DAP (Livrat la loc): Dacă nu aveți un cont de curier, putem aranja expedierea cu transport preplătit.

•Alți termeni: Vă rugăm să ne contactați pentru a discuta.

Condiții de plată

• PayPal: plată rapidă și sigură pentru mostre și comenzi mici

•T/T (Transfer bancar): Metodă standard de plată pentru comenzile normale de producție

•Alibaba Trade Assurance: Protecție sigură a comenzilor pentru tranzacțiile online cu garanția cumpărătorului

•Termeni de plată flexibili: negociabil pentru partenerii pe termen lung sau strategici

Perioada de graţie

•Producție standard: ~10-15 zile lucrătoare

•Configuratii personalizate: 15-20 zile lucratoare

•Comenzi de volum: Vă rugăm să contactați pentru programul de producție

• Livrare internațională: ~3-5 zile lucrătoare (DHL/UPS/FedEx express)

• Serviciu rapid: disponibil la cerere

Note de operare și manipulare

Protecție ESD

În timp ce circulatoarele optice sunt dispozitive pasive, este necesară o manipulare adecvată pentru a menține performanța și fiabilitatea.

•Lucrați pe o suprafață curată, fără praf

•Evitați să atingeți direct capetele fibrei

•Păstrați capacele de praf pe conectori atunci când nu sunt utilizate

•Utilizați protecție ESD adecvată în timpul manipulării și instalării

Manipularea fibrelor

•Evitați îndoirea excesivă a fibrei

•Nu trageți și nu răsuciți codițele din fibre

• Curăţaţi conectorii de fibră înainte de conectare

• Folosiți întotdeauna capace pentru praf când conectorul nu este utilizat

•Inspectați partea de capăt a fibrei pentru a nu se deteriora înainte de utilizare

Considerații privind manipularea puterii

• Asigurați-vă că puterea totală de intrare nu depășește valoarea maximă nominală

•Utilizați o monitorizare adecvată a puterii pentru a evita supraîncărcarea

• Permiteți disiparea corespunzătoare a căldurii la niveluri mari de putere

•Montați pe un radiator pentru funcționare continuă de mare putere

•Notă: Dispozitivele echipate cu conector au o putere redusă (1W max)

•Evitați vârfurile bruște de putere care pot depăși puterea nominală de vârf

Instalare și Montare

•Montați în siguranță circulatorul folosind cele 4 orificii de montare

•Asigurați o aliniere adecvată pentru a minimiza pierderile suplimentare

•Lăsați suficient spațiu pentru raza de îndoire a fibrei

• Funcționează în intervalul de temperatură specificat pentru fiabilitate (+10°C până la +50°C)

•Evitați stresul mecanic asupra pigtail-urilor din fibre

•Asigurați-vă orientarea corectă a portului pentru rutarea corectă a semnalului
