Diodă laser DFB 1392nm TO-CAN

Prezentare generală a produsului -1392nm DFB Laser Diode TO-CAN

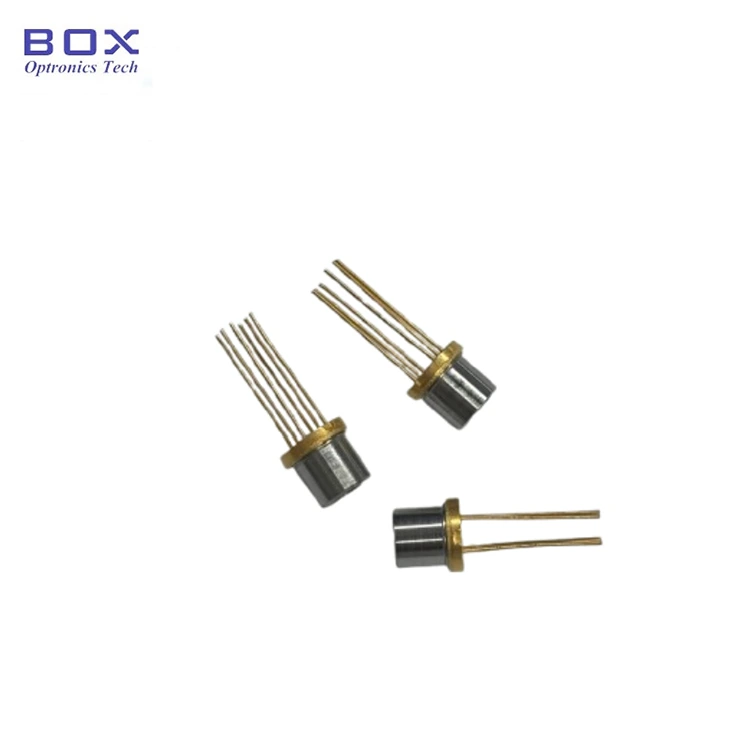

Dioda laser TO-CAN DFB de 1392 nm (Model: BLD-D1392.5TO60-AL) de la Box Optronics are o lungime de undă centrală de 1392,5 nm (1391,5–1393,5 nm) și o ieșire optică de 5 mW printr-o lentilă asferică cu o lungime focală de 7 mm. Proiectată pentru cuplarea optică în spațiu liber, această diodă laser DFB de 1392 nm este potrivită pentru cuplarea celulelor de gaz, analiza gazului și integrarea sistemului de detectare optică.

TEC integrat și termistorul suportă controlul temperaturii pentru stabilizarea lungimii de undă. Un pachet metalic TO60 ermetic cu o configurație cu 6 pini oferă un factor de formă compact și robust pentru analizoarele de gaz și instrumentele industriale de detectare optică.

Caracteristici cheie -1392nm DFB Laser Diode TO-CAN

· Lungime de undă centrală: 1392,5 nm (interval 1391,5–1393,5 nm), precizie mare a lungimii de undă de +/-1 nm

· Putere optică mare de ieșire: minim 5mW

· Prag de curent scăzut

· Răcitor termoelectric integrat (TEC), termistor

· Pachet ermetic TO60 compact cu ieșire de lentile asferice

Aplicații tipice-1392nm DFB Laser Diode TO-CAN

· Detecția vaporilor de apă (H₂O) folosind TDLAS

· Spectroscopie cu celule de gaz în spațiu liber

· Surse laser DFB 1392nm pentru analizoare de gaze

· Monitorizarea umidității proceselor industriale

· Instrumente optice de detectare a gazelor și spectroscopie

· Cercetarea fotonică și sisteme de analiză a gazelor OEM

Specificații produsului -1392nm DFB Laser Diode TO-CAN

Evaluări maxime absolute

Caracteristici electro-optice (T = 25°C)

Caracteristici TEC

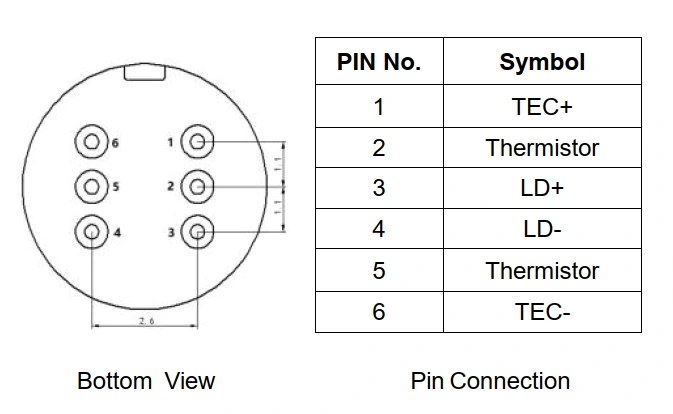

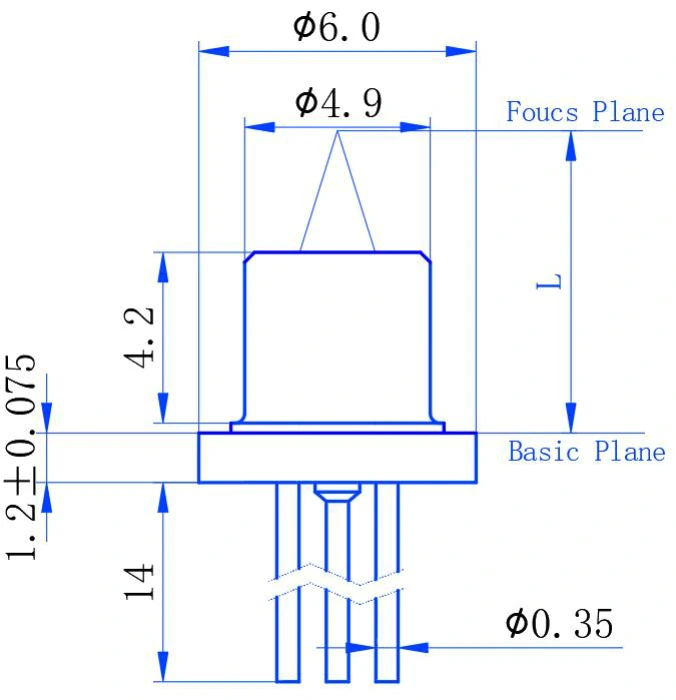

Definiție pachet și cod

Informații de comandă -1392nm DFB Laser Diode TO-CAN

Nomenclatura modelului

BLD - D XXXX LA XX - X

Exemplu: BLD-D1392.5TO60-AL

Fișă tehnică -1392nm DFB Laser Diode TO-CAN

Fișa cu date

Întrebări frecvente (FAQ)

Î: Ce gaz poate fi detectat cu laserul DFB de 1392 nm?

R: Lungimea de undă de 1392 nm este utilizată în mod obișnuit pentru spectroscopia de absorbție a vaporilor de apă (H₂O) și poate fi aplicată la detectarea umidității și a vaporilor de apă pe bază de TDLAS. Linia de absorbție specifică și condițiile de operare trebuie evaluate pe baza concentrației de gaz, lungimea căii optice și proiectarea sistemului. Box Optronics oferă, de asemenea, diode laser DFB la alte lungimi de undă pentru diferite cerințe de detectare a gazului.

Î: Care este diferența dintre acest laser TO60 DFB și un laser DFB ambalat cu fluture?

R: Principalele diferențe sunt formatul pachetului, interfața optică și costul.

Versiunea TO60 dispune de un pachet compact ermetic de cutie de metal cu un TEC integrat, termistor și lentilă asferică pentru cuplarea optică în spațiu liber.

Laserele Butterfly DFB sunt disponibile de obicei cu ieșire cu coadă de fibră și pot integra funcții suplimentare, cum ar fi un izolator optic și o fotodiodă de monitorizare, în funcție de configurație.

Cu pachetul său mai simplu și ieșirea optică cu spațiu liber, versiunea TO60 oferă o opțiune mai rentabilă pentru detectarea gazelor și alte aplicații în care cuplarea fibrelor și funcțiile integrate suplimentare nu sunt necesare. Alegerea depinde de metoda de cuplare optică necesară, dimensiunea pachetului și arhitectura sistemului.

Î: Cum îmbunătățește TEC integrat performanța de detectare a gazelor?

R: TEC integrat și termistorul de 10 kΩ asigură controlul temperaturii laserului DFB, ajutând la menținerea condițiilor de funcționare stabile și la reducerea derivei lungimii de undă cauzate de variațiile de temperatură. Controlul temperaturii este important în sistemele TDLAS, deoarece lungimea de undă laser trebuie să rămână aliniată cu caracteristica de absorbție a țintei. Specificațiile TEC trebuie luate în considerare împreună cu intervalul de temperatură de funcționare a laserului și cerințele sistemului complet de detectare a gazelor.

Produse înrudite

· Diodă laser fluture DFB 1392nm 10mW

· Diodă laser fluture DFB 760nm 10mW

· Laser fluture 1512nm 10mW DFB cu 14 pini

· Diodă laser DFB de 1574 nm pentru detectarea CO2

· Fotodiodă PIN InGaAs cu zonă activă de 1 mm

Note de operare și manipulare

· Diodele laser sunt dispozitive sensibile la descărcarea electrostatică (ESD). În timpul manipulării trebuie respectate întotdeauna procedurile de protecție ESD adecvate.

· Modulele trebuie manipulate în același mod ca și dispozitivele semiconductoare obișnuite pentru a preveni deteriorarea electrostatică. Pentru păstrarea și transportul în siguranță, modulele ar trebui să fie ambalate cu material rezistent la ESD.

· Pentru a asambla modulele pe un PCB, bancul de lucru, fierul de lipit și corpul uman ar trebui să fie împământate.

· Depozitați dispozitivele nefolosite la temperatura de depozitare recomandată (de la -40°C la +85°C) în ambalaje sigure pentru ESD.

· Nu depășiți valorile nominale maxime absolute specificate în fișa de date, inclusiv 100mA maxim de curent direct și 2V maxim de tensiune directă.

· Folosiți întotdeauna un driver de diodă laser cu limitare de curent și protecție la supratensiune.

· Activați stabilizarea temperaturii TEC înainte de a aplica curentul cu laser pentru performanță optimă și stabilitate a lungimii de undă.

· Evitați să atingeți suprafața lentilei asferice cu degetele goale pentru a preveni contaminarea. Dacă este necesară curățarea, utilizați alcool izopropilic (IPA) și un tampon fără scame.

· Temperatura de refluere a lipirii: maxim 260°C timp de 10 secunde. Evitați timpul sau temperatura excesivă de lipit.
