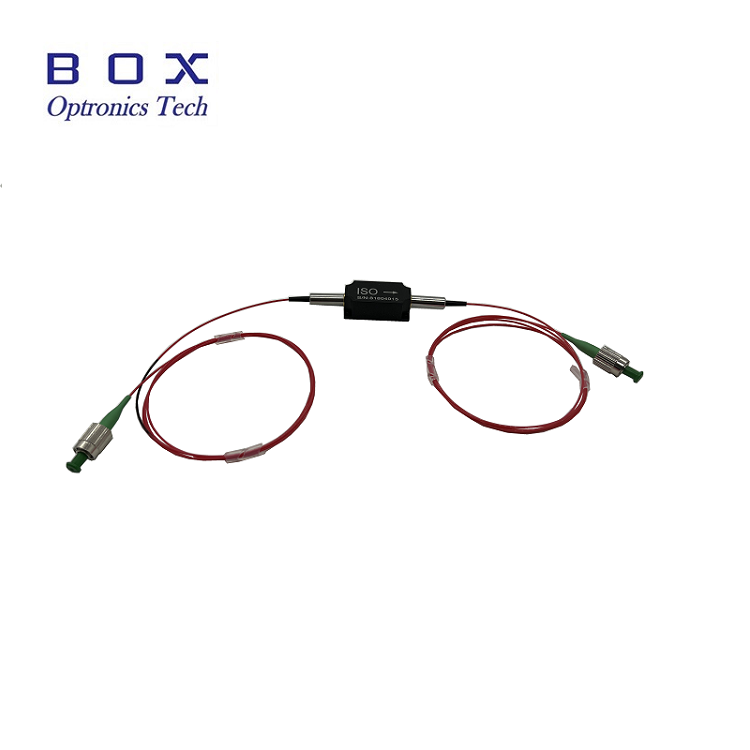

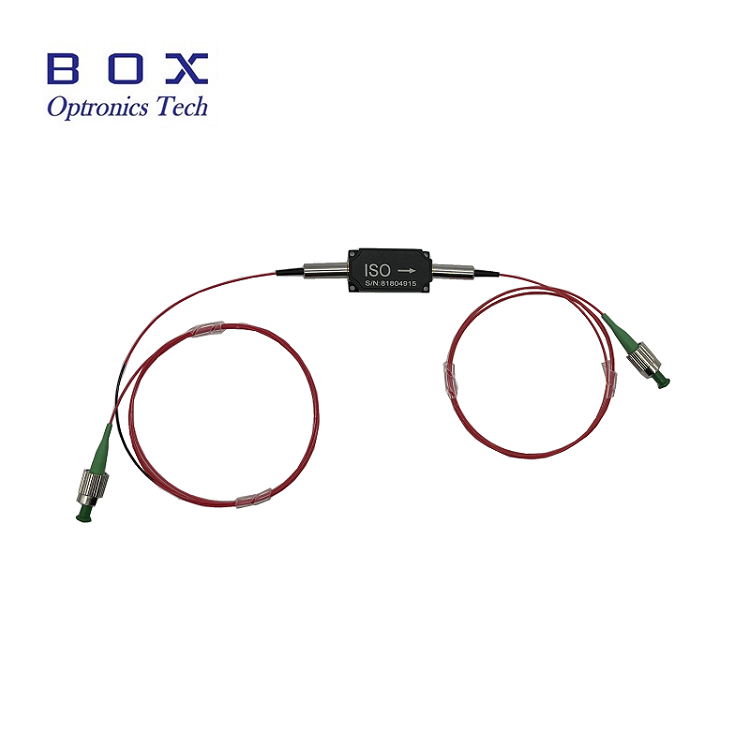

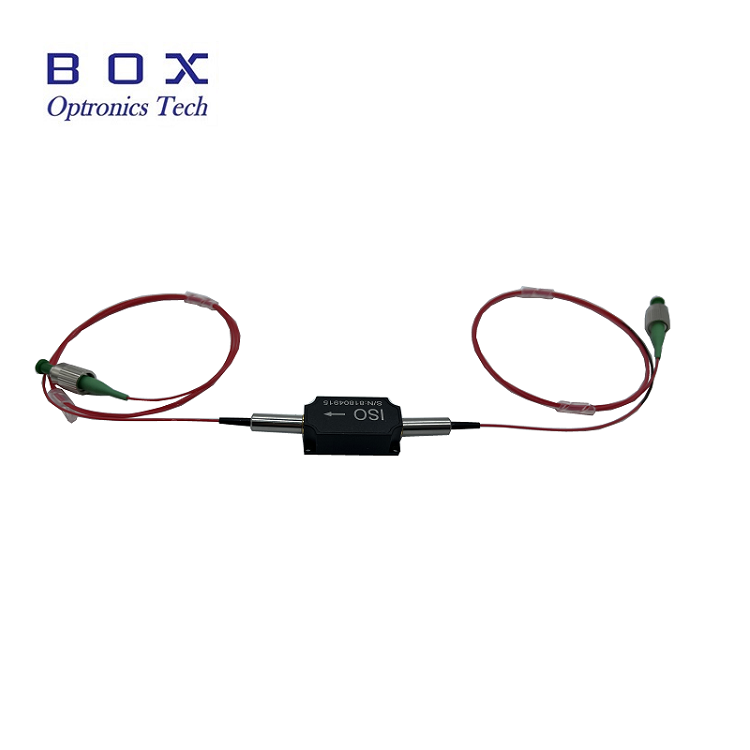

Izolator optic de mare putere de 1064 nm

Prezentare generală a produsului-Izolator optic de mare putere de 1064 nm

Box Optronics furnizează izolatorul optic de mare putere de 1064 nm, o componentă optică pasivă de înaltă performanță, concepută pentru a proteja sursele laser, laserele semințe și amplificatoarele optice de feedback-ul optic dăunător cauzat de lumina reflectată și retroîmprăștiată. Bazat pe efectul de rotație Faraday, acest izolator permite transmisia nereciprocă a luminii, permițând luminii să treacă în direcția înainte cu pierderi reduse în timp ce blochează lumina din direcția inversă cu o izolare ridicată.

Dispunând de pierderi de inserție tipice, izolație ridicată și raport mare de extincție, acest izolator de 1064 nm este optimizat pentru sistemele de amplificatoare și laser cu fibră de mare putere. Acceptă puterea medie de manipulare de până la 10W și puterea de vârf de până la 10kW pentru funcționarea cu impulsuri ns, făcându-l potrivit pentru aplicații industriale și științifice solicitante.

Caracteristici cheie-Izolator optic de mare putere de 1064 nm

• Izolare ridicată: izolare maximă tipică de 30 dB, minim 25 dB

• Pierdere redusă de inserție

• Pierdere mare de rentabilitate

• Pierdere scăzută dependentă de polarizare (PDL)

• Manevrarea puterii mari: putere medie de până la 10 W

• Design de pachet compact și robust: 58×28×26mm

• Disponibil în versiunile PM (Menținerea polarizării) și non-PM

• Multe opțiuni de lungime de undă: 980nm, 1030nm, 1064nm

Aplicații tipice-Izolator optic de mare putere de 1064 nm

• Sisteme laser cu fibră și lasere cu fibră MOPA

• Amplificatoare cu fibră

• Instrumente optice de testare și măsurare

• Sisteme de detectare prin fibră optică

• Protecția cu laser semințe în lanțurile amplificatoarelor

• Sisteme laser cu fibră de mare putere

• laboratoare de cercetare și dezvoltare

• Sisteme industriale de procesare cu laser

Specificații tehnice-Izolator optic de mare putere 1064nm

Specificații optice (T=25°C)

Specificații mecanice și de mediu

Detalii produs-Izolator optic de mare putere de 1064 nm

Ce este un izolator optic?

Un izolator optic, cunoscut și sub denumirea de izolator Faraday, este un dispozitiv optic pasiv cu două porturi care permite transmiterea preferențială într-o direcție, oferind în același timp o izolare ridicată în direcția inversă. Este o componentă esențială a sistemelor cu laser și fibră optică pentru a proteja sursele laser și amplificatoarele optice de feedback-ul optic cauzat de lumina reflectată și retroîmprăștiată.

Izolatorii optici se bazează pe efectul Faraday, care utilizează un material magneto-optic care rotește polarizarea luminii care trece prin acesta atunci când este supus unui câmp magnetic. Combinată cu polarizatoare, această rotație de polarizare permite transmisia optică înainte și izolarea ridicată a luminii cu propagare inversă.

Dimensiuni pachet

Izolatorul optic de mare putere de 1064 nm este ambalat într-o carcasă compactă, robustă, cu următoarele dimensiuni (unitate: mm):

• Dimensiunea pachetului: 58 × 28 × 26 mm (L×L×H)

• Configurație cu 2 porturi cu pigtails din fibră

• 4 găuri de montare (Ø3mm) pentru o instalare sigură

• Conceput pentru fiabilitate ridicată și stabilitate termică

De ce să alegeți Box Optronics?

• Control strict al calității cu testare 100% înainte de expediere

• Prețuri competitive cu capacitate stabilă de livrare în vrac

• Opțiuni de personalizare flexibile pentru lungime de undă, putere, fibră și conectori

• Eșantion de testare disponibilă pentru evaluare

• Livrare globală cu livrare expres DHL, UPS și FedEx

• Disponibile atât versiunile PM, cât și versiunile non-PM

• Multe opțiuni de putere nominală: 500mW până la 10W

• Acoperire cu lungime de undă largă: 980nm, 1030nm, 1064nm

• Aprovizionare fiabilă pe termen lung pentru cantitățile de producție

Informații de comandă-Izolator optic de mare putere de 1064nm

Nomenclatura modelului

HPMIS - XXXX - X - X - X - X - X - XX

Exemplu: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Izolator PM de mare putere de 1064 nm, funcționare lentă, axă rapidă blocată, fibră PM Panda, tub liber de 900 μm, lungime fibre de 1 m, pachet de 58 x 28 x 26 mm, putere de manipulare 10 W

Exemplu: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Izolator de mare putere de 1064 nm (non-PM), fibră Hi1060, tub liber de 900 μm, lungime fibre de 1 m, pachet 58x28x26mm, putere de manipulare 5W

Opțiuni de personalizare disponibile

• Lungimea de undă centrală: 980nm, 1030nm, 1064nm, alte lungimi de undă disponibile la cerere

• Putere nominală: 500mW, 1W, 2W, 5W, 10W, putere mai mare disponibilă pentru modele personalizate

• Tipul de polarizare: PM (Menținerea polarizării) sau non-PM (mod unic standard)

• Configurația axei PM: funcționează lentă, ambele axe funcționează

• Tip de fibră: fibre PM Panda, Hi1060, alte fibre speciale

• Lungimea fibrei: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (lungimi personalizate disponibile)

• Tip coadă: fibră goală de 250 μm, tub liber de 900 μm, tub liber de 3,0 mm

• Dimensiunea pachetului: standard 58x28x26mm sau dimensiunile pachetului personalizate

• Versiuni de izolare mai înaltă disponibile pentru aplicații solicitante

Pentru cerințe personalizate, vă rugăm să contactați echipa noastră de vânzări cu specificațiile dumneavoastră.

Fișă tehnică și raport de testare-Izolator optic de mare putere de 1064 nm

Fiecare unitate este livrată cu un raport de testare cuprinzător care documentează parametrii de performanță măsurați. Fișierul PDF de fișă de date conține specificații detaliate.

• Raport de testare individual inclus cu fiecare unitate

Fișa cu date

Condiții de ofertă și plată

Termenii de citare

• EXW

• DAP

• FOB

• Alți termeni: vă rugăm să ne contactați pentru a discuta.

Condiții de plată

• PayPal: plată rapidă și sigură pentru mostre și comenzi mici

• T/T (transfer bancar): metodă de plată standard pentru comenzile normale de producție

• Alibaba Trade Assurance: protecție securizată a comenzilor pentru tranzacțiile online cu garanția cumpărătorului

• Card de credit: PayPal  și Alibaba sunt disponibile

• Termeni flexibili de plată: negociabil

Perioada de graţie

• Producție standard: ~10-15 zile lucrătoare

• Configurații personalizate: 15-20 de zile lucrătoare

• Comenzi în volum: vă rugăm să contactați pentru programul de producție

• Livrare internațională: ~3-5 zile lucrătoare (DHL/UPS/FedEx express)

• Serviciul rapid: disponibil la cerere

Note de operare și manipulare-Izolator optic de mare putere de 1064 nm

Protecție ESD

În timp ce izolatoarele optice sunt dispozitive pasive, este necesară o manipulare adecvată pentru a menține performanța și fiabilitatea.

• Lucrați pe o suprafață curată, fără praf

• Evitați să atingeți direct capetele fibrei

• Păstrați capacele de praf pe conectori atunci când nu sunt utilizate

• Folosiți protecție ESD adecvată în timpul manipulării și instalării

• Manevrați cu grijă pentru a evita deteriorarea codițelor din fibre

Manipularea fibrelor

• Evitați îndoirea excesivă a fibrei

• Nu trageți și nu răsuciți codițele din fibre

• Curățați conectorii de fibre înainte de conectare, folosind instrumente de curățare adecvate

• Folosiți întotdeauna capace pentru praf când conectorul nu este utilizat

• Inspectați partea de capăt a fibrei pentru a nu se deteriora înainte de utilizare

• Nu depășiți sarcina maximă de tracțiune (5N)

Considerații privind manipularea puterii

• Asigurați-vă că puterea de intrare nu depășește valoarea maximă nominală

• Utilizați o monitorizare adecvată a puterii pentru a evita supraîncărcarea

• Permiteți o disipare adecvată a căldurii la niveluri ridicate de putere

• Montați pe un radiator pentru o funcționare continuă de mare putere

Instalare și Montare

• Montați izolatorul în siguranță folosind cele 4 găuri de montare

• Asigurați o aliniere adecvată pentru a minimiza pierderile suplimentare

• Lăsați suficient spațiu pentru raza de îndoire a fibrei

• Funcționați în intervalul de temperatură specificat pentru fiabilitate

• Evitați stresul mecanic pe coada fibrelor

• Asigurați-vă orientarea corectă a portului pentru direcția corectă a semnalului

• Verificați direcția înainte/înapoi înainte de instalare

Asigurarea calității

Box Optronics se angajează să furnizeze componente optice de înaltă calitate cu performanțe fiabile. Toate izolatoarele noastre optice de mare putere sunt supuse unor teste riguroase și control al calității înainte de expediere.

garanție

• Garanție limitată de 12 luni de la data expedierii

• Garanția acoperă defecte ale materialelor și de manoperă

• Reparație sau înlocuire gratuită pentru unitățile defecte aflate în garanție

• Garanția nu acoperă daune cauzate de utilizare greșită, manipulare greșită sau modificări neautorizate
