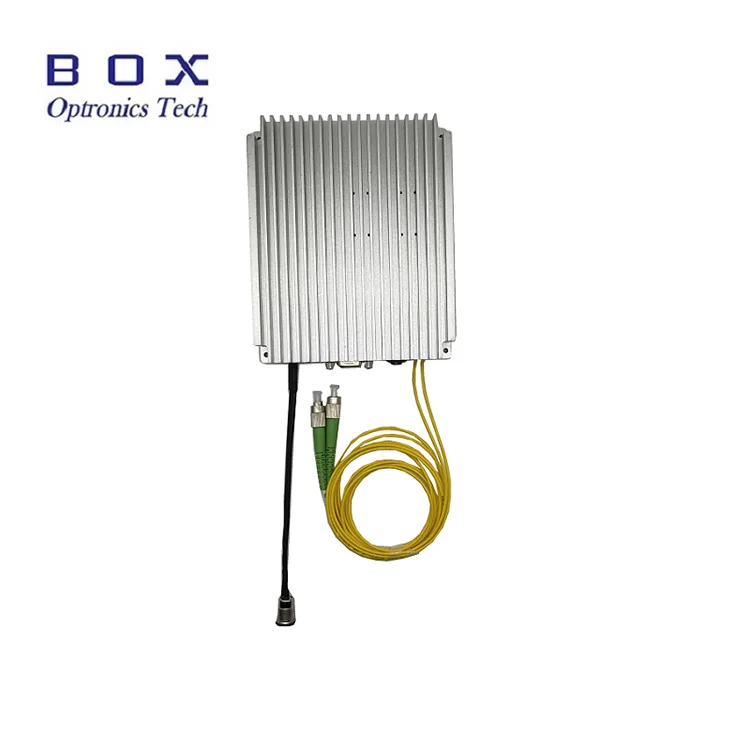

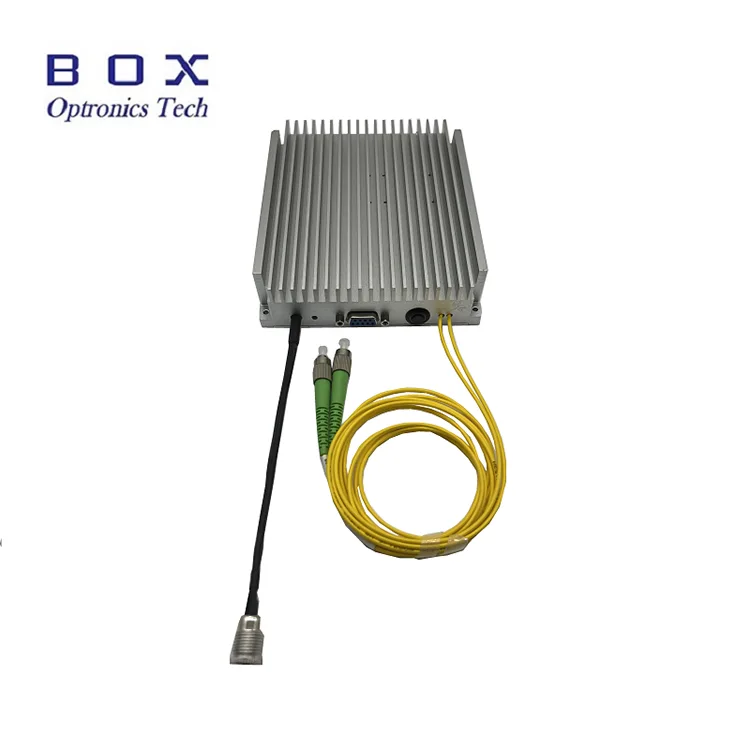

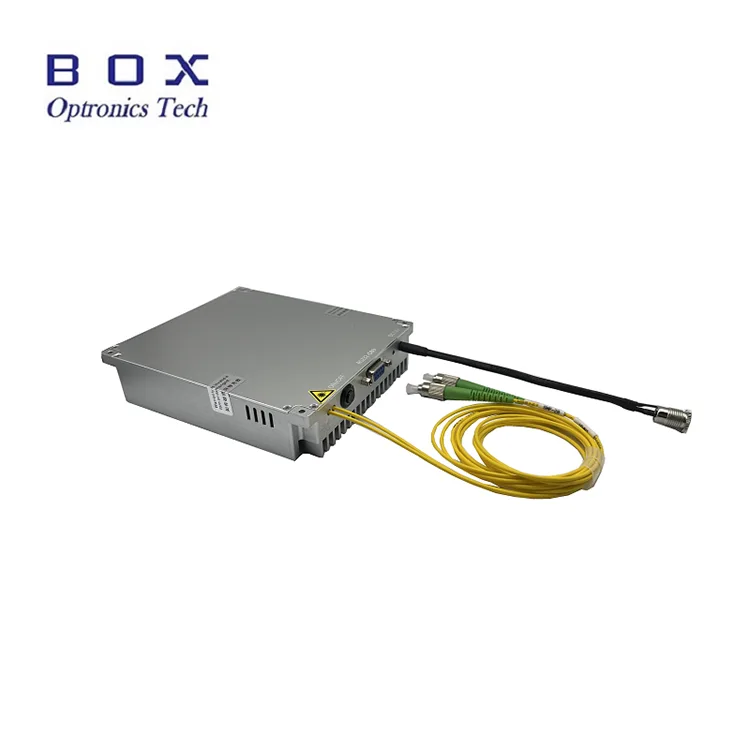

Amplificatorul cu fibre dopate cu itterbiu (YDFA) folosește un laser cu pompă semiconductoare pentru a excita fibra de câștig dopată cu itterbiu, oferind o amplificare optică eficientă în intervalul de lungimi de undă 1030-1080nm. Amplificatorul oferă o putere de ieșire saturată opțională și reglabilă continuu la 17/20/23/25/26/27/30/33/37/40dBm, oferind un câștig ridicat, zgomot redus și performanță stabilă de ieșire.
Disponibil atât în configurații de tip benchtop, cât și în modul compact, YDFA acceptă controlul de pe panoul frontal, comunicația serială și operarea software-ului pentru computer, făcându-l potrivit pentru aplicații precum amplificarea laser 1064nm în cercetarea științifică, sistemele laser industriale, aplicațiile laser cu fibră și sistemele de măsurare optică de precizie.
|
Parametrii |
Unitate |
Valori |
Note |
|
Lungime de undă de operare |
nm |
1030~1070, 1040~1080 |
|
|
Putere de intrare |
dBm |
0~10 |
Personalizat |
|
Putere de ieșire saturată |
dBm |
17/20/23/25/26/27/30/33/37/40 |
Intrare @0dBm |
|
Cifra de zgomot |
dB |
≤5,0 |
|
|
Câștig dependent de polarizare |
dB |
<0,3 |
Fibră SM |
|
Rata de stingere a polarizării |
dB |
>20 |
Fibră PM |
|
Izolare intrare/ieșire |
dB |
>35 |
|
|
Tipul fibrei |
- |
Hi1060 sau PM980 |
|
|
Conector |
- |
FC/APC |
|
|
Mod de operare |
- |
ACC/APC(1) |
|
|
Dimensiuni |
mm |
260(L)×280(D)×120(H) |
Bancă (17-26dBm) |
|
260(L)×320(D)×120(H) |
Bancă (27-33dBm) |
||
|
376(L)×340(D)×112(H) |
Banc (37-40dBm) |
||
|
125(L)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(L)×206(D)×27(H) |
Modul (23~26dBm) |
||
|
139(L)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
Alimentare electrică |
V |
AC 110~240V, <30W |
O bancă |
|
Alimentare electrică |
V |
5V DC, <15W |
Modul |
|
Modul de control |
- |
Comunicație serială RS232 |
Modul |
|
Interfață de comunicare |
- |
DB9 Femeie |
Modul |
|
Temperatura de functionare |
℃ |
-5~+35 |
|
|
Interval de umiditate de funcționare |
% |
0~70 |
|
● Gamă largă de lungimi de undă;
● Putere mare de ieșire de până la 40 dBm;
● Cifra redusă de zgomot;
● Hi1060 sau PM980 opțional.
● Optică neliniară; l
● Fotonica cu microunde;
● Sisteme LiDAR coerente.

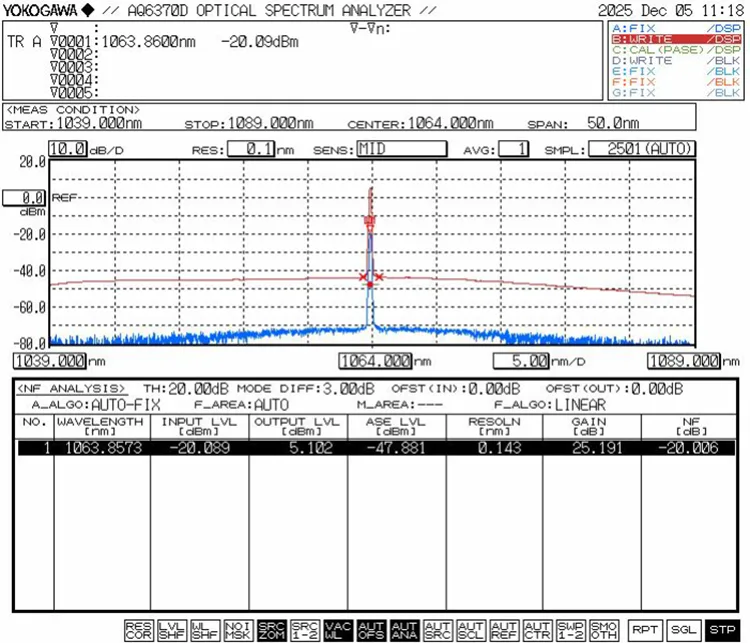

● Spectru optic al semnalului amplificat de 1064 nm 0 dBm putere de intrare, 3A
● Instabilitate de putere @ putere de ieșire 27dBm, 0dBm intrare 1064nm, modul APC

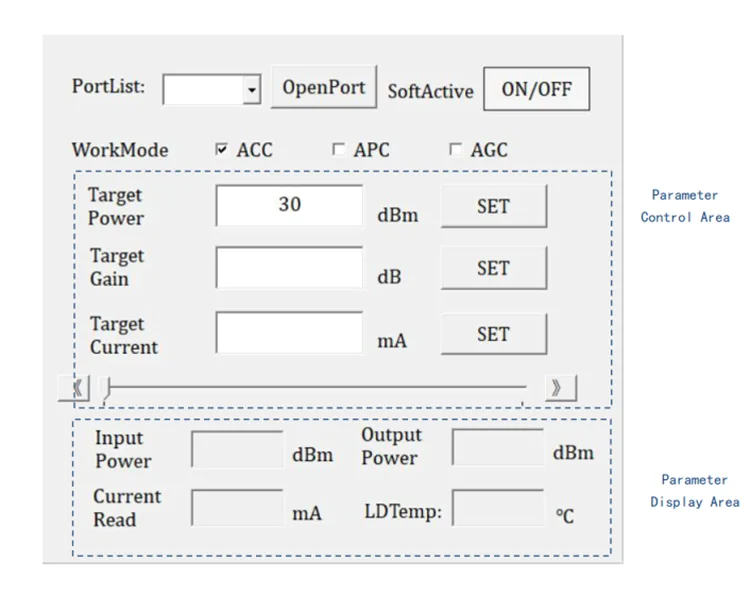

● Interfață software de control PC

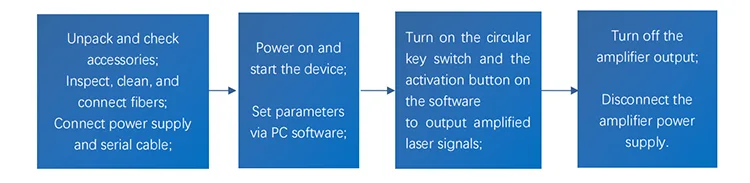

Pasul 1. Dezambalarea și asamblarea: înainte de asamblare, verificați dacă toate accesoriile sunt complete, inclusiv cablul de alimentare sau adaptorul de alimentare, jumperii de fibră, manualul de operare, raportul de testare etc.
Conectați sursa de alimentare: amplificatoarele de banc pot fi conectate direct la sursa de curent alternativ; amplificatoarele modulare ar trebui să fie conectate la o sursă de alimentare în comutație DC sau la o sursă de alimentare reglată care îndeplinește cerințele lor de alimentare.
Folosiți echipamente și instrumente speciale (inspector de capăt pentru fibră, kit de curățare a conectorului de fibră) pentru a inspecta și curăța suprafața de capăt a conectorului de fibră. Numai când este complet curat, utilizați jumperi de fibră pentru a conecta sursa de lumină de semnal la portul de intrare a amplificatorului.
Pasul 2. Porniți sursa de alimentare a amplificatorului, selectați modul de lucru în software-ul PC și setați parametri precum puterea de ieșire sau curentul pompei.
Notă: De fiecare dată când modulul amplificator este pornit, modul de lucru (APC/ACC) și curentul de lucru sau puterea de ieșire a amplificatorului sunt setările parametrilor de la ultima utilizare. Dacă este necesară o ajustare, aceasta poate fi modificată prin intermediul software-ului PC. Amplificatorul este de obicei setat la curentul minim de lucru și puterea de ieșire minimă în mod implicit din fabrică.
Pasul 3. Apăsați comutatorul cheie de activare (ACT) de pe modul și faceți clic pe comutatorul de activare soft (SOFTACTIVE) de pe software-ul PC. În acest moment, semnalul laser începe să fie amplificat și scos. În timpul experimentului, modul de lucru și puterea de ieșire pot fi ajustate în timp util, după cum este necesar.
Notă: atunci când amplificatorul se află în starea de emițăre a luminii (comutatorul de activare este pornit), este strict interzis să conectați, să deconectați sau să conectați conectorii jumperilor de fibră; în caz contrar, este posibil ca suprafața de capăt a conectorului jumperului de fibră și amplificatorul în sine să fie deteriorate, ceea ce duce la defecțiuni.
Setp4. După utilizare, opriți comutatorul cu cheie de activare (ACT) pentru a întrerupe ieșirea amplificatorului, opriți sursa de alimentare și deconectați conexiunea de fibră.
|
YDFA |
Putere de iesire |
Tipul fibrei |
Dimensiune |
|
YDFA |
-XX |
-XX |
-X |
|
Amplificator cu fibră dopată cu iterbiu |
17: 17dBm 20: 20dBm 23: 23 dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: Modul B: Bancă |
de exemplu: YDFA-27-PM-M
(Informații de comandă: Amplificator cu fibră dopată cu iterbiu, putere de ieșire 27dBm, cu fibră PM980, pachet modul).
● Condiții de ofertă
(1) EXW:
Dacă aveți un cont DHL/UPS/FedEx, Box Optronics vă sugerează să utilizați EXW. Expediem prin contul dvs.; nu percepem costul de transport.
(2) DAP:
Dacă nu aveți un cont, vă rugăm să plătiți în avans costul de transport pentru produse.
(3) Altele
● Condiții de plată
PayPal și T/T sunt disponibile.
Productie: 10-15 zile lucratoare. (Dacă există unele în stoc, va fi expediată mai rapid.)
Logistica internationala: 3-5 zile lucratoare.
● Amplificatorul ar trebui să funcționeze în lungimea de undă nominală a semnalului optic și în domeniul de putere. Nu introduceți semnale optice în afara intervalului specificat. Consultați raportul de testare a produsului pentru parametrii specifici.
● Înainte de a începe, asigurați-vă că întrerupătorul de alimentare și cheia sunt oprite, apoi conectați sursa de alimentare. La oprire, mai întâi opriți comutatorul cu cheie și deconectați sursa de alimentare după ce indicatorul de ieșire se stinge. Nu întrerupeți direct sursa de alimentare când amplificatorul funcționează.
● Conectarea/deconectarea frecventă a conectorilor de fibră de intrare și de ieșire nu este recomandată, deoarece poate provoca contaminarea cu praf, pierderea crescută de inserție sau arderea feței de capăt a conectorului de fibră.
● Conectorul FC/APC de la portul de ieșire principal este doar pentru testarea puterii; este strict interzisă conectarea acestuia la alți conectori de fibră. Dacă fibra de ieșire trebuie conectată la alte fibre, se recomandă îmbinarea prin fuziune cu un dispozitiv de îmbinare prin fuziune a fibrelor.
● Țineți dispozitivul departe de umiditate, praf și coroziune; depozitați-l într-un loc uscat.
● Perioada de garanție:
Reparație sau înlocuire gratuită pentru defecte non-induse de om în termen de 1 an de la cumpărare. Servicii de întreținere plătite disponibile după 1 an.
● Excluderi de la garanția gratuită:
În timpul perioadei de garanție gratuită, vor fi oferite servicii gratuite de reparații sau înlocuire pentru defecțiuni cauzate de problemele legate de calitatea produsului. Cu toate acestea, Box Optronics își păstrează dreptul de a refuza serviciile de reparații gratuite în următoarele cazuri în perioada de garanție:
(1) Daune cauzate de factori naturali (de exemplu, fulgere, praf) sau influențe ale mediului.
(2) Defecțiuni datorate funcționării necorespunzătoare de către utilizator.
(3) Daune fizice evidente cauzate de o eroare umană.
(4) Dezasamblare, modificare sau reparare neautorizată.
(5) Etichete de garanție modificate sau incomplete de pe carcasă.
(6) Daune sau pierderi în timpul transportului.
Abordare
